Chery Tiggo 5 (T21). Руководство по ремонту - часть 207

18-

4

18- ВАРИАТОР QR019CHB

5

6

7

8

9

10

4

3

2

1

13

12

11

RT21180010

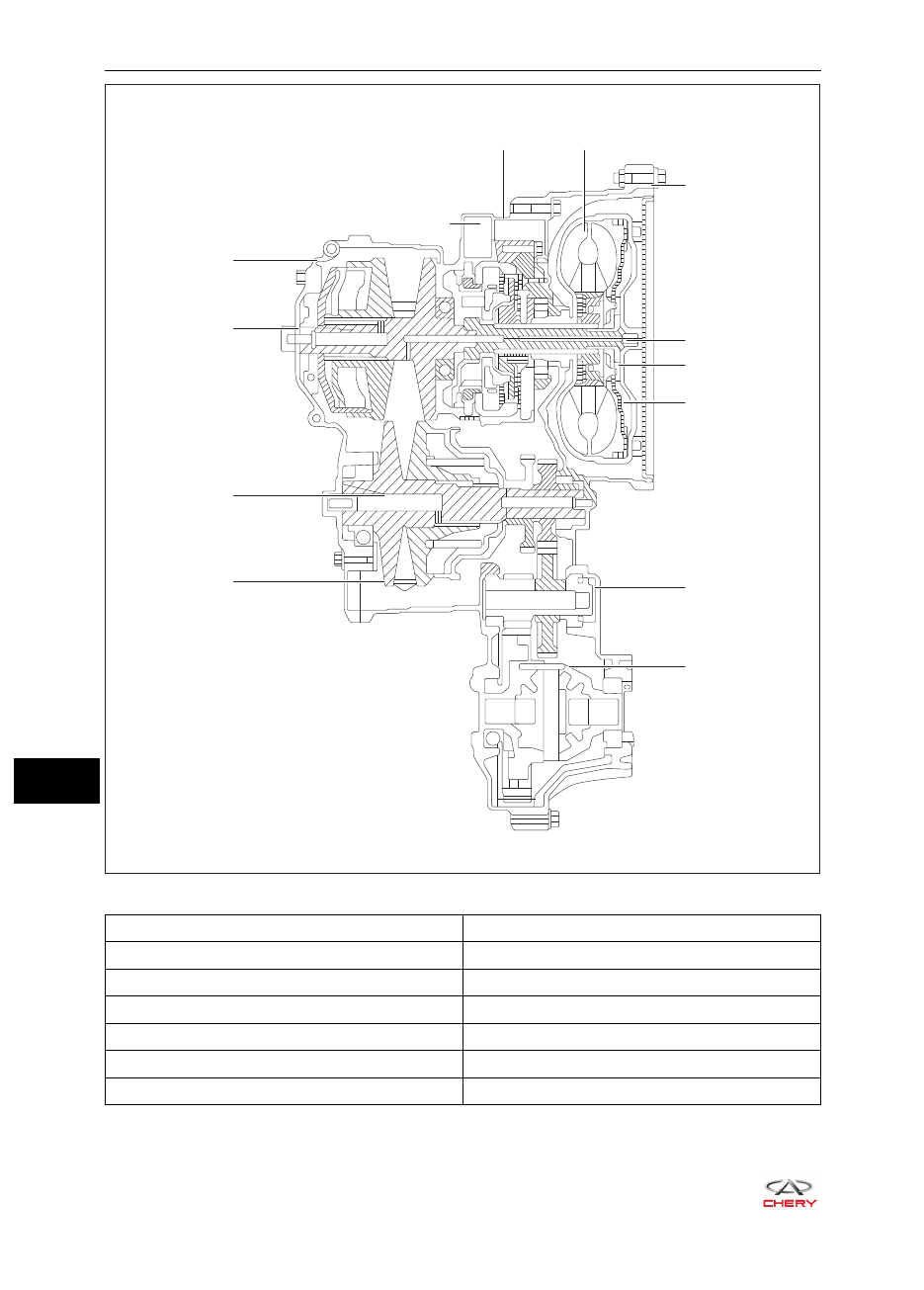

1 -  Задний картер

2 -  Муфта включения

3 -  Картер вариатора

4 -  Гидротрансформатор

5 -  Корпус гидротрансформатора

6 -  Первичный вал

7 -  Упорная шайба масляного насоса

8 -  Масляный насос

9 -  Вторичный вал

10 - Главная передача и дифференциал

11 - Стальной ремень

12 - Вал ведомого шкива

13 - Вал ведущего шкива

18-

5

18 - ВАРИАТОР QR019CHB

2

3

4

5

1

RT21180020

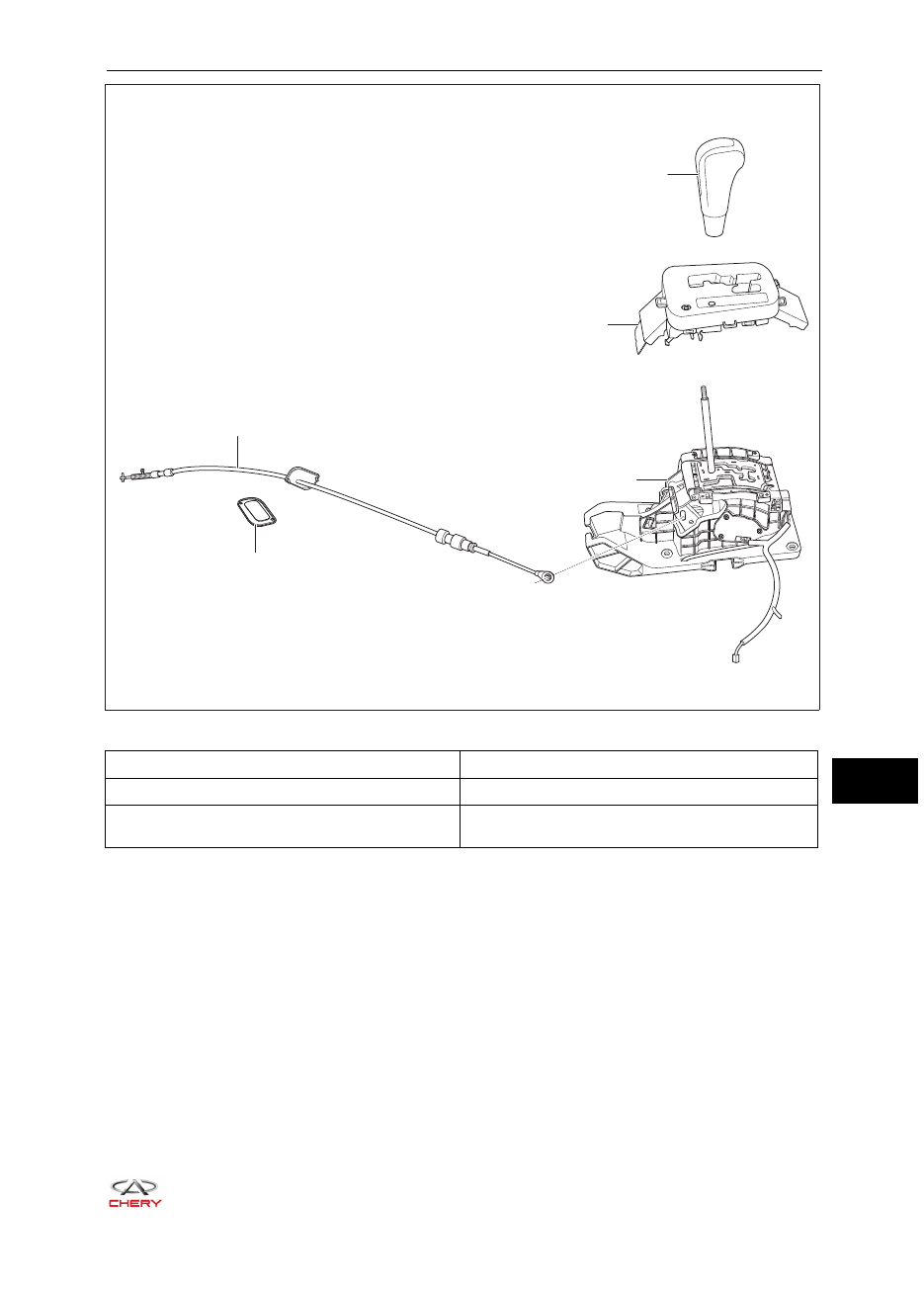

1 -  Трос механизма переключения передач

2 -  Рукоятка рычага переключения передач

3 -  Индикатор включенной передачи

4 -  Привод механизма переключения передач

5 -  Защитный чехол троса механизма переключения

передач

18-

6

18- ВАРИАТОР QR019CHB

3

4

5

1

2

6

RT21180030

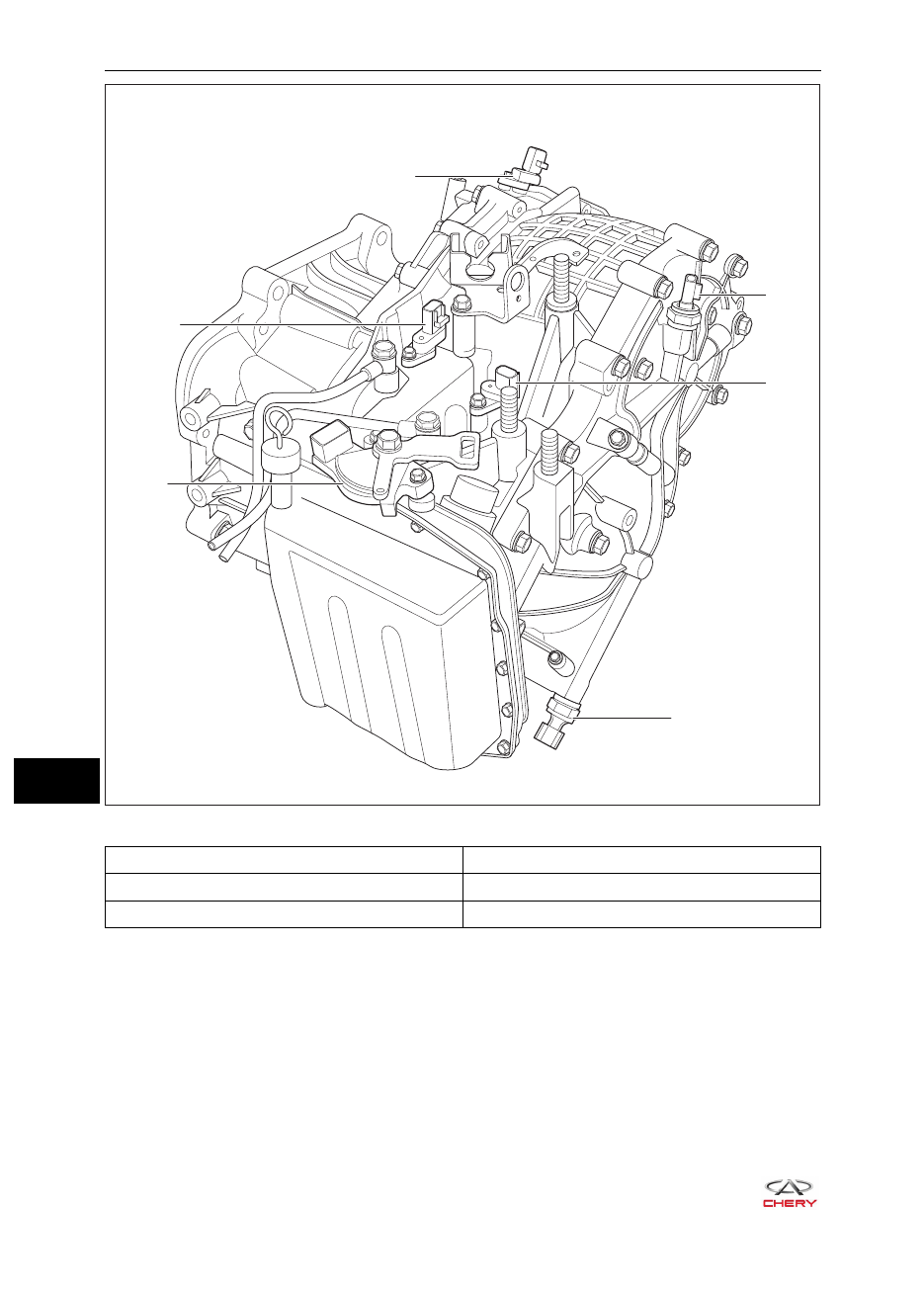

1 -  Датчик частоты вращения турбины

2 -  Датчик частоты вращения вторичного вала

3 -  Датчик давления для вторичного вала

4 -  Датчик частоты вращения первичного вала

5 -  Датчик давления для первичного вала

6 -  Датчик включенного диапазона вариатора

18-

7

18 - ВАРИАТОР QR019CHB

Предостережения

1.   При снятии и установке убедитесь, что рычаг переключения находится в положении N.
2.   При установке рычага механизма переключения и датчика включенного диапазона вариатора

используйте подходящий инструмент для их фиксации, а затем затягивайте болты указанным
моментом.

3.   Компоненты вариатора являются высокоточными изделиями, поэтому при снятии и установке

будьте осторожны, чтобы не поцарапать или не повредить ни один из них.

4.   При установке манжетного уплотнения усилие следует прикладывать равномерно и не допу-

скать его деформации или повреждения.

5.   При снятии и установке обеспечивайте чистоту компонентов, чтобы исключить попадание по-

сторонних частиц внутрь вариатора.

6.   При установке гидротрансформатора на вариатор убедитесь, что шлиц привода масляного на-

соса занимает правильное положение. В противном случае произойдет ненормальное повреж-
дение вариатора.

7.   При установке вариатора на двигатель убедитесь, что не забыты 4 болта крепления гидро-

трансформатора к маховику двигателя.

8.   При установке вариатора на двигатель убедитесь, что все болты крепления установлены пра-

вильно и полностью и момент их затяжки соответствует указанному.

9.   При снятии вариатора с двигателя и установке не допустите падения гидротрансформатора.
10. При установке вариатора на двигатель убедитесь, что не забыта пылезащитная перегородка.
11.  При замене датчиков и манжетных уплотнений вариатора убедитесь, что они находятся на ме-

сте и момент затяжки соответствует указанному.

12.  При снятии или установке трубок масляного радиатора и самого радиатора примите меры для

того, чтобы в них не попали посторонние частицы. После установки проверьте уровень рабочей
жидкости и убедитесь в герметичности соединений.

Принцип работы

Принцип изменения передаточного отношения

Для передачи крутящего момента в вариаторе используется металлический ремень и раздвигаю-
щиеся V-образные ведущий и ведомый шкивы. Ведущий и ведомый шкивы состоят из подвижных
и неподвижных дисков. Диск, связанный с гидроцилиндром, может перемещаться по валу шкива, а
диск на другой стороне шкива неподвижен. Подвижный и неподвижный диски имеют конусообраз-
ную форму. В результате эти диски образуют V-образное углубление для установки металлического
ремня V-образного поперечного сечения. При работе вариатора подвижный диск перемещается в
осевом направлении, что приводит к изменению рабочего радиуса при контакте дисков шкива с ме-
таллическим ремнем и изменению передаточного отношения.

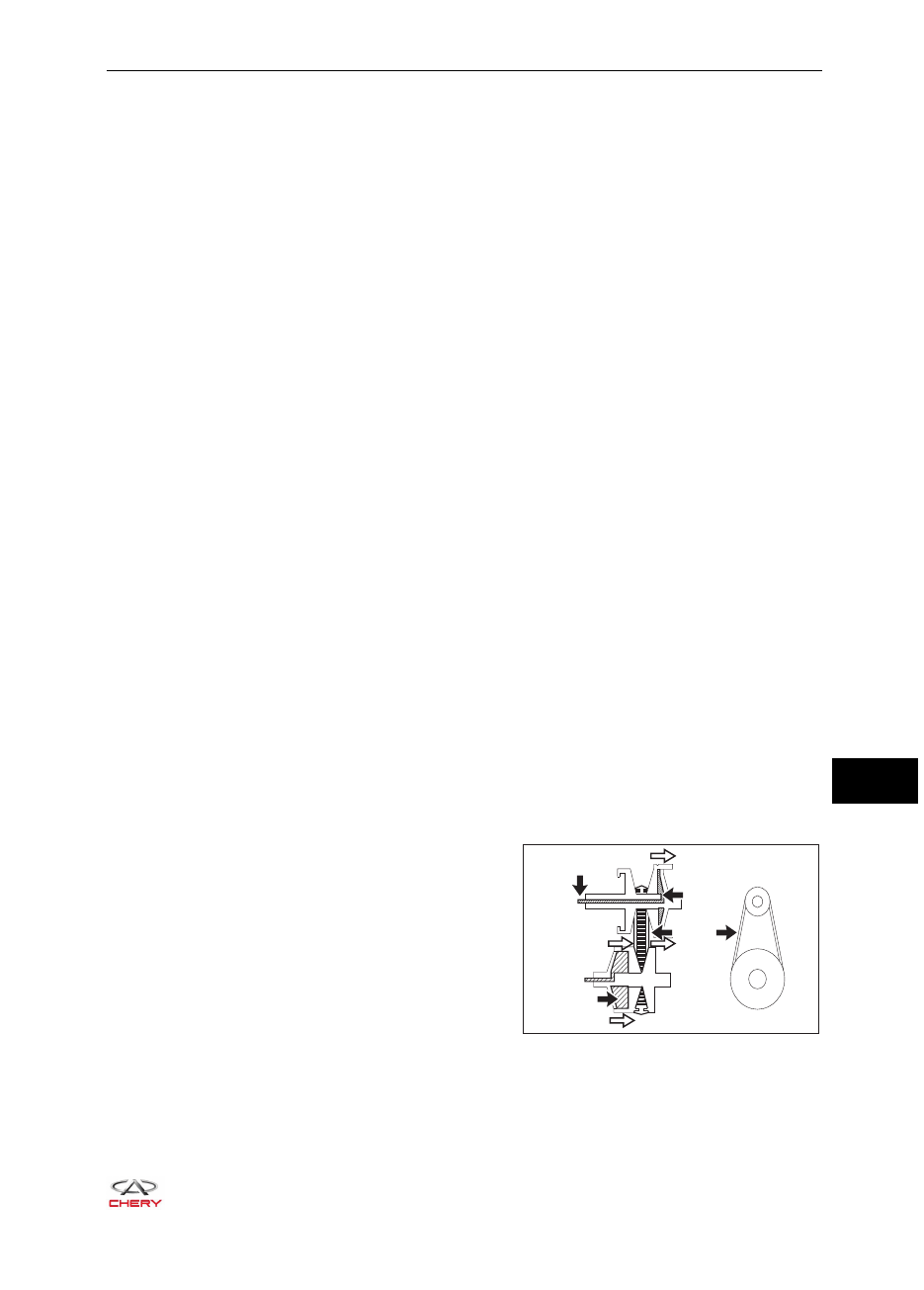

На рисунке справа показано низкое передаточное отношение:

1.   Ведущий шкив
2.   Ведомый шкив
3.   Рабочий диаметр ведущего шкива
4.   Рабочий диаметр ведомого шкива

2

1

3

4

RT21180040

Канал для рабочей

жидкости

Низкое давление

рабочей жидкости

Низкое

передаточное

отношение

Ремень
с V-образ-
ным попе-
речным
сечением

Рабочая

жидкость

под давлением

прижатия
