17 - КОРОБКА ПЕРЕДАЧ QR525MHE

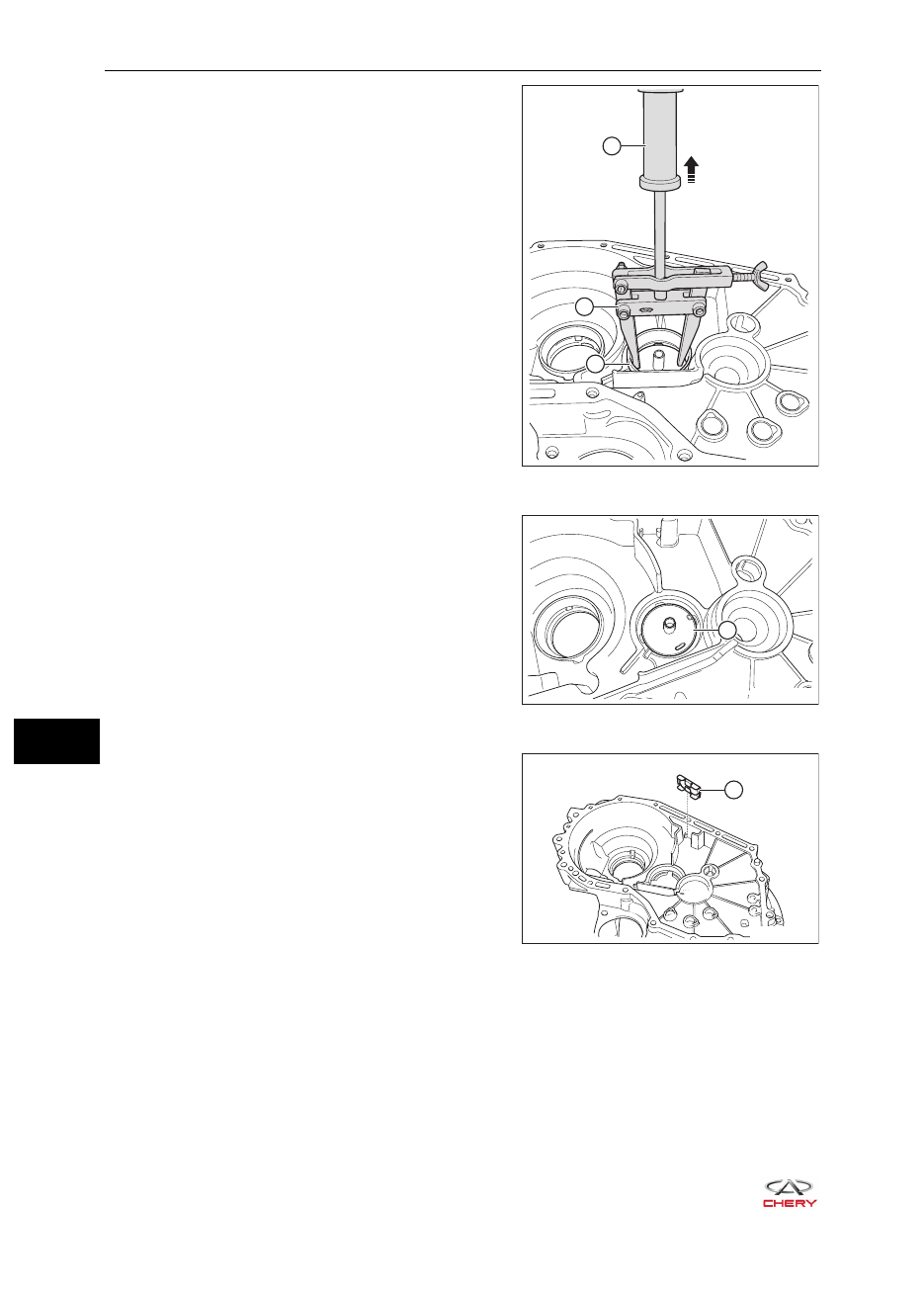

b.   Присоедините ударный съемник (1) к съемни-

ку наружных колец подшипников (2).

c.   С помощью ударного съемника извлеките на-

ружное кольцо подшипника вторичного вала
(3).

5.   Снимите масляный отражатель.

a.   Снимите масляный отражатель (1) с картера

сцепления.

6.   Снимите магнит.

a.   Снимите магнит (1) с картера сцепления.

RT21172040

2

3

1

1

RT21172050

1

RT21172060

17-

63

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

7.   Снимите маслоотводящую трубку.

a.   Снимите маслоотводящую трубку (1) с картера

коробки передач.

Сборка

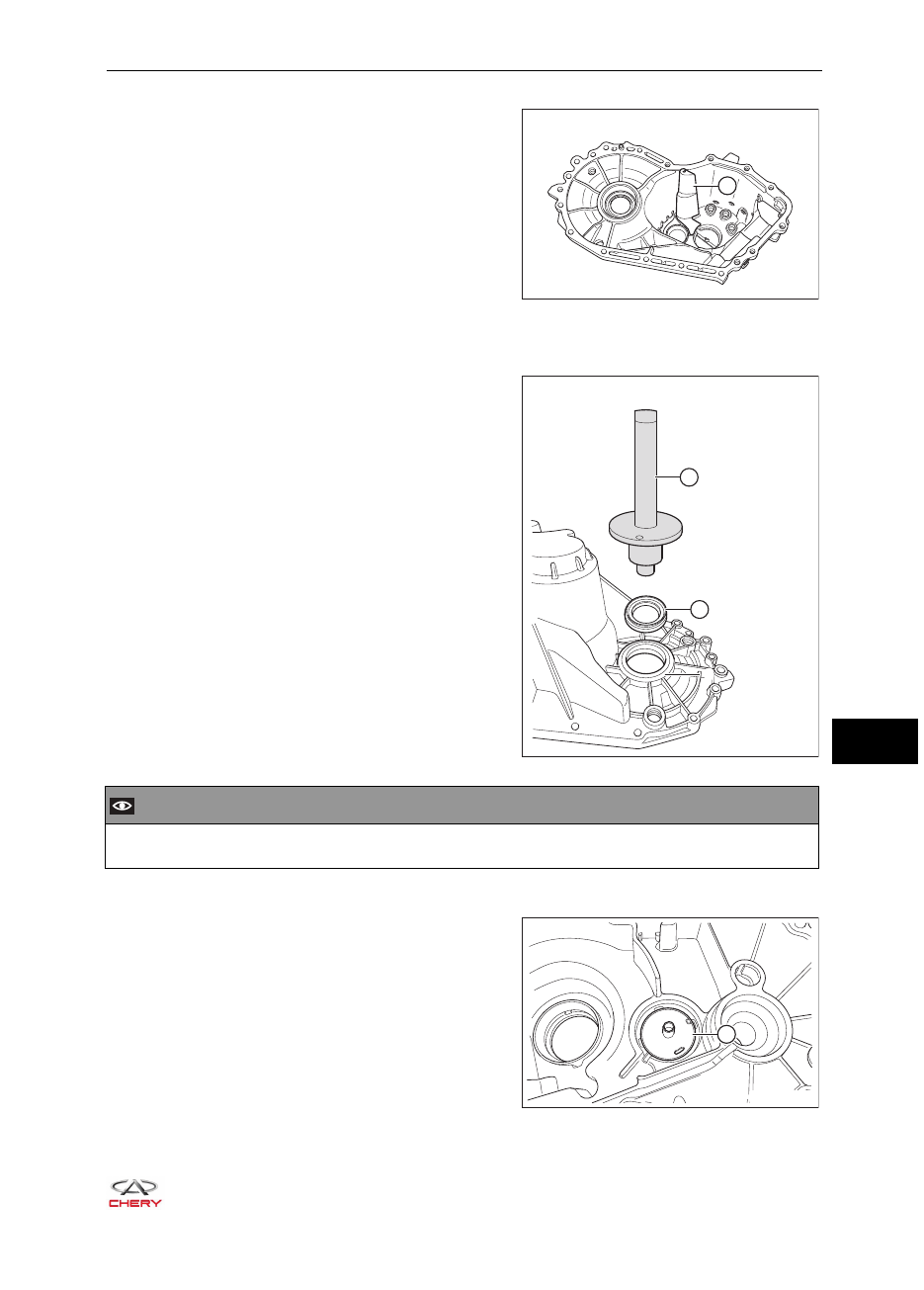

1.   Установите манжетное уплотнение приводного

вала.

a.   С помощью оправки (1) для установки манжет-

ного уплотнения приводного вала установите
манжету (2) в картер коробки передач (3).

 ВНИМАНИЕ

Перед установкой смажьте рабочую кромку нового манжетного уплотнения чистым маслом для



•

коробки передач.

2.   Установите масляный отражатель.

a.   Установите масляный отражатель (1) на картер

сцепления.

1

RT21172070

3

1

2

RT21172080

1

RT21172090

17-

64

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

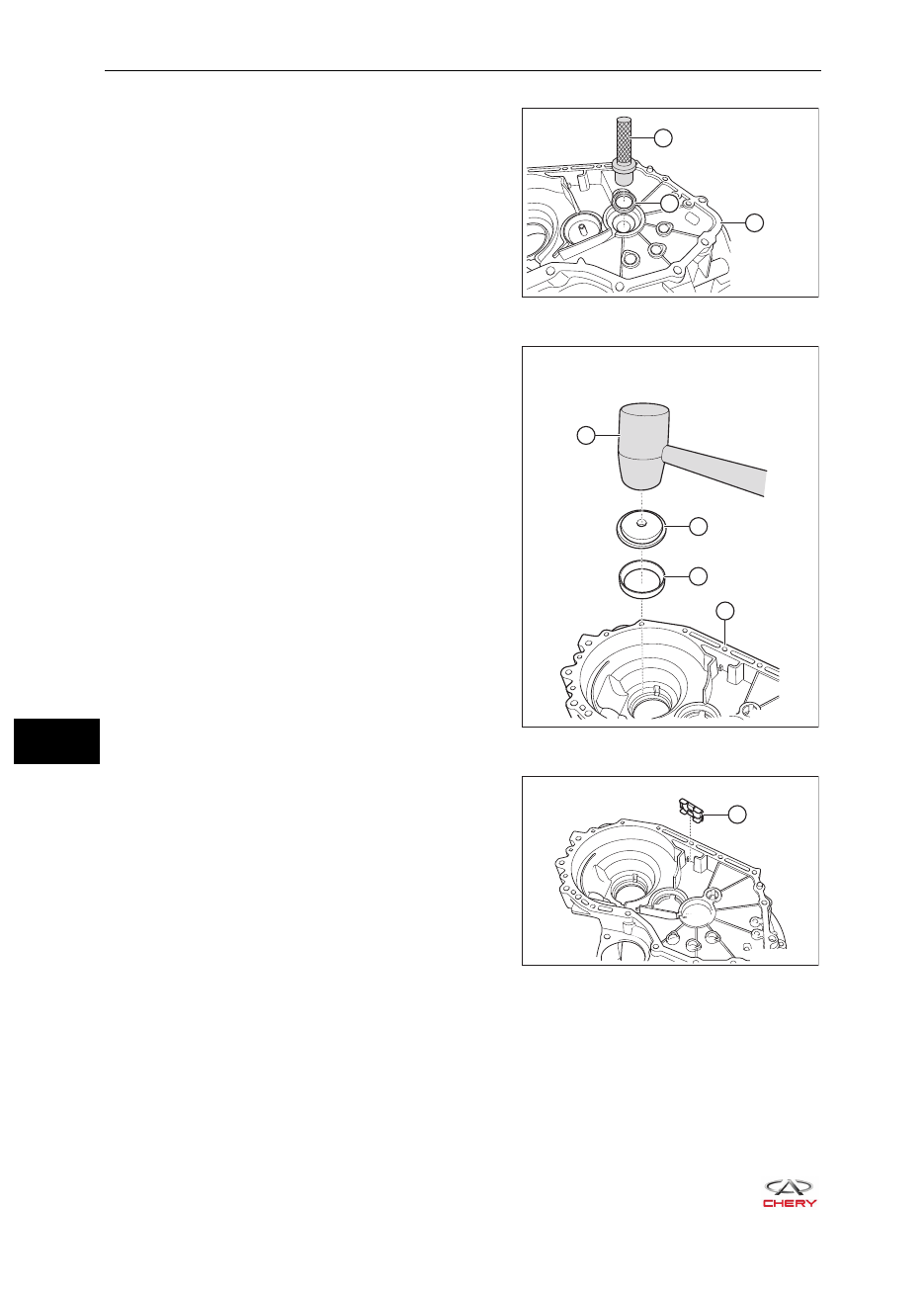

3.   Установите манжетное уплотнение первичного вала.

a.   С помощью оправки (1) для монтажа манжет-

ного уплотнения первичного вала установите
манжетное уплотнение первичного вала (2) в
картер сцепления (3).

4.   Установите наружное кольцо подшипника главной

передачи.

a.   Используя оправку (1), запрессуйте ударами

резинового молотка (4) наружное кольцо под-
шипника (2) в картер (3).

5.   Установите магнит.

a.   Установите магнит (1) в картер сцепления.

1

3

2

RT21173000

1

2

4

3

RT21173010

1

RT21173020

17-

65

17 - КОРОБКА ПЕРЕДАЧ QR525MHE

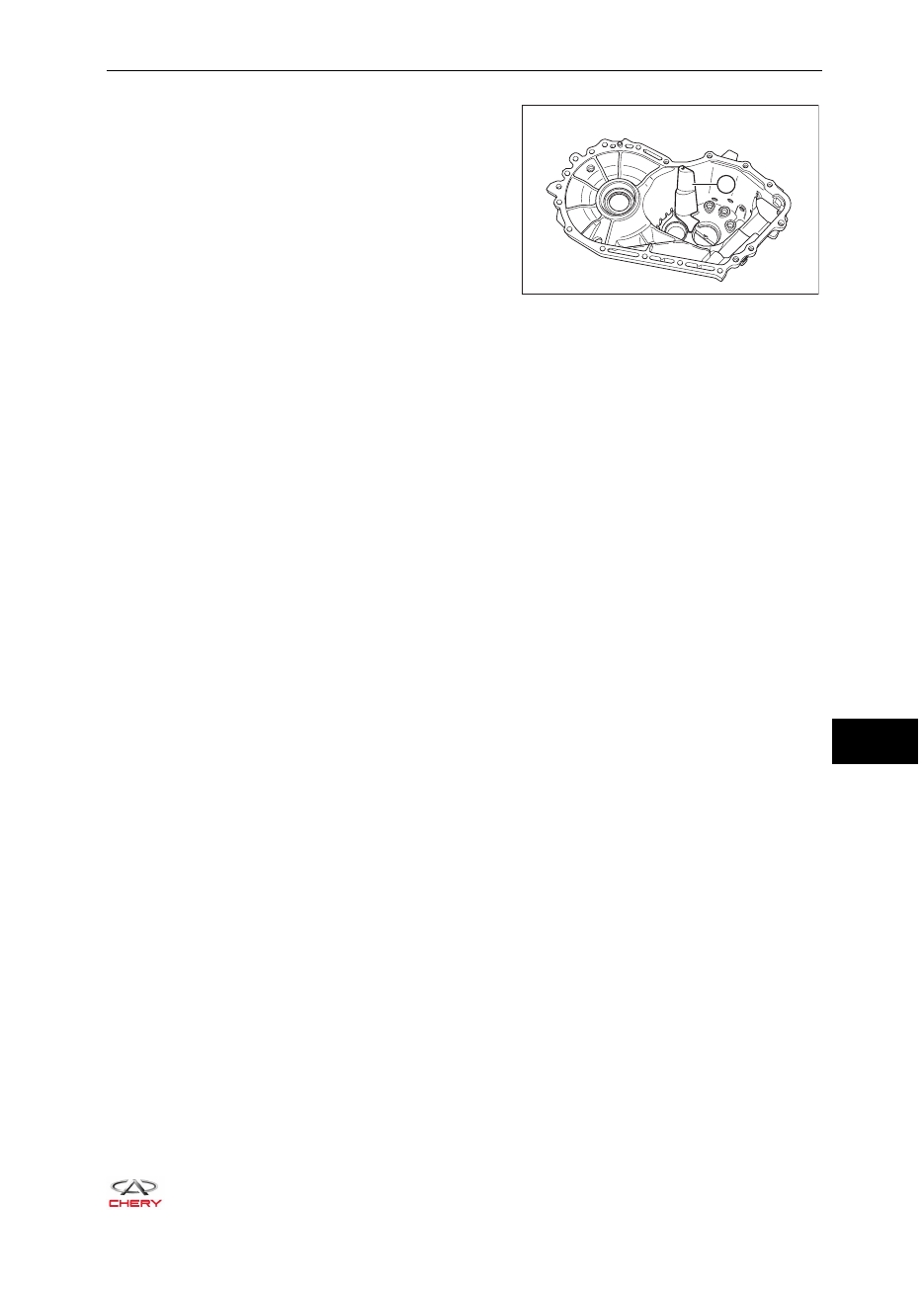

6.   Установите маслоотводящую трубку.

a.   Установите маслоотводящую трубку (1) в кар-

тер коробки передач.

1

RT21173030
