Chery Tiggo 5 (T21). Руководство по ремонту - часть 189

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

10

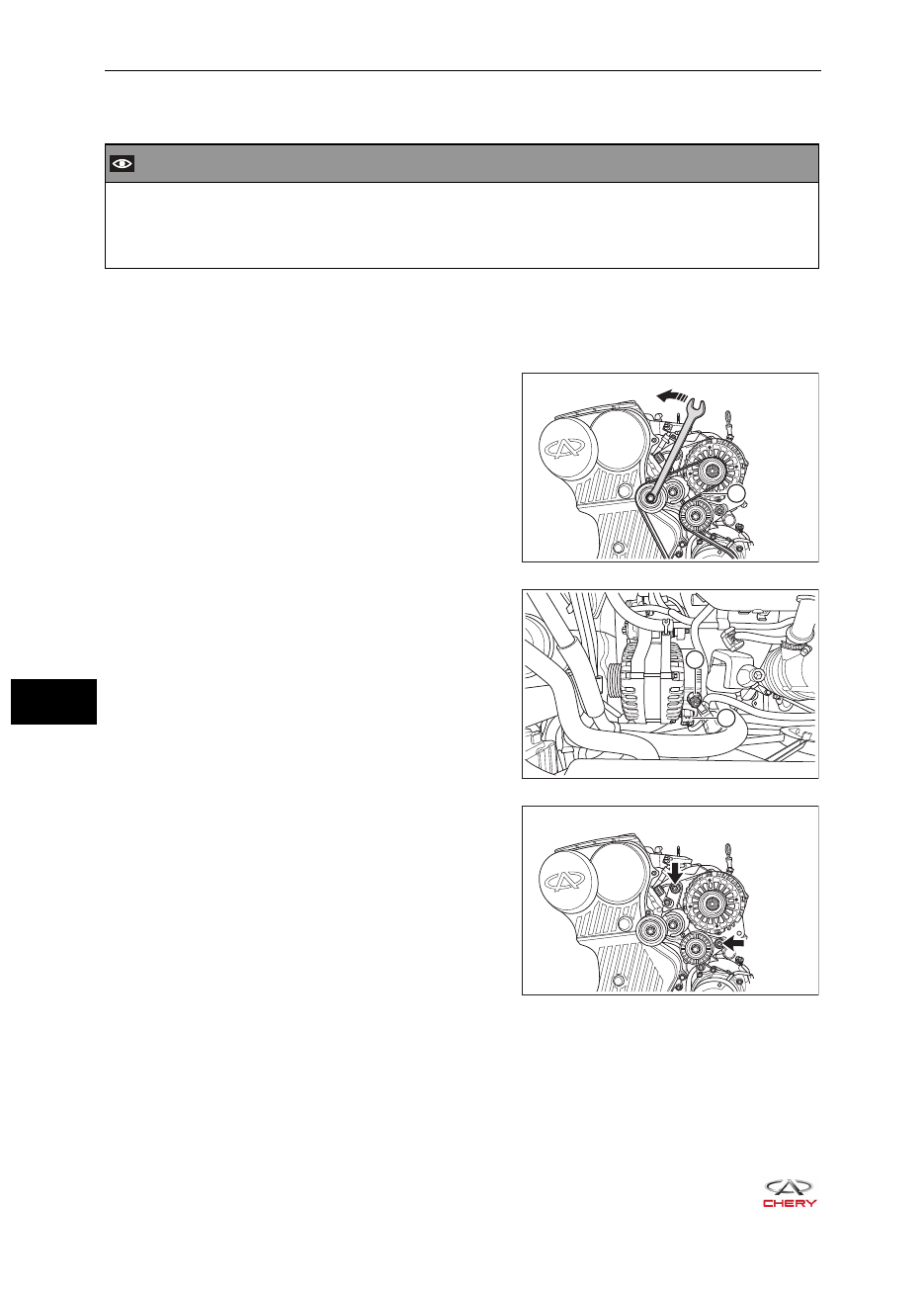

Генератор

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-



•

щиты для обеспечения безопасности.
При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие



•

кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Отсоедините «отрицательный» провод аккумуляторной батареи.
3.    Снимите защитный кожух двигателя (см. с. 10-10).
4.   Снимите нижнюю правую защиту двигателя (см. с. 48-29).
5.   Ослабьте ремень привода навесных агрегатов.

a.   Просуньте рожковый ключ на 15 (или накидную

головку) в пространство между двигателем и
правым лонжероном и установите его на болт
крепления ролика натяжителя.

b.   С усилием вращайте ключ в направлении про-

тив часовой стрелки, как показано на рисунке.
Освободите ремень привода навесных агрега-
тов (1) после ослабления его натяжения.

6.   Снимите генератор.

a.   Снимите защитную крышку, отверните гайку

(1) крепления выходного провода генератора
и отведите этот провод в сторону.



(Момент затяжки: 18 - 22 Н·м)

b.   Отсоедините разъем генератора (2).

c.   Отверните два болта (указаны стрелкой) кре-

пления генератора.
(Момент затяжки: 20 + 5 Н·м)

d.  Снимите генератор с кронштейна генератора.

1

RT21160060

1

2

RT21160070

RT21160080

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

11

Установка

Установка должна производиться в порядке, обратном снятию.

16-

- ДЛЯ ЗАМЕТОК -

17-

1

КОРОБКА ПЕРЕДАЧ QR525MHE

ОБЩИЕ СВЕДЕНИЯ  .......................17-3

Описание  .................................17-3
Принцип работы .........................17-8
Технические характеристики ........17-8
Техническое обслуживание ..........17-9
Инструменты .............................17-9

ДИАГНОСТИКА И ПРОВЕРКА ......... 17-12

Таблица признаков
неисправностей и их причин ....... 17-12
Проверка без снятия
с автомобиля ........................... 17-13

ОБСЛУЖИВАНИЕ
НА АВТОМОБИЛЕ ........................ 17-14

Масло для коробки передач ....... 17-14

Замена .......................................... 17-14

Манжетные уплотнения главной
передачи ................................ 17-16

Снятие ........................................... 17-16
Установка ...................................... 17-16

Тросовый привод переключения
передач .................................. 17-18

Снятие ........................................... 17-18
Установка ...................................... 17-19

Привод механизма переключения
передач .................................. 17-20

Снятие ........................................... 17-20
Установка ...................................... 17-20

Коробка передач ...................... 17-21

Снятие ........................................... 17-21

Разборка ....................................... 17-22
Сборка ........................................... 17-27
Установка ...................................... 17-32

Механизм переключения
передач .................................. 17-33

Разборка ....................................... 17-33
Сборка ........................................... 17-34

Вилка механизма переключения . 17-35

Разборка ....................................... 17-35
Проверка ....................................... 17-37
Сборка ........................................... 17-37

Первичный вал ......................... 17-38

Разборка ....................................... 17-38
Сборка ........................................... 17-42
Проверка ....................................... 17-47

Вторичный вал ......................... 17-48

Разборка ....................................... 17-48
Сборка ........................................... 17-52
Проверка ....................................... 17-56

Наружные компоненты коробки
передач .................................. 17-57

Снятие ........................................... 17-57
Установка ...................................... 17-58

Картер коробки передач ............ 17-60

Разборка ....................................... 17-60
Сборка ........................................... 17-63
