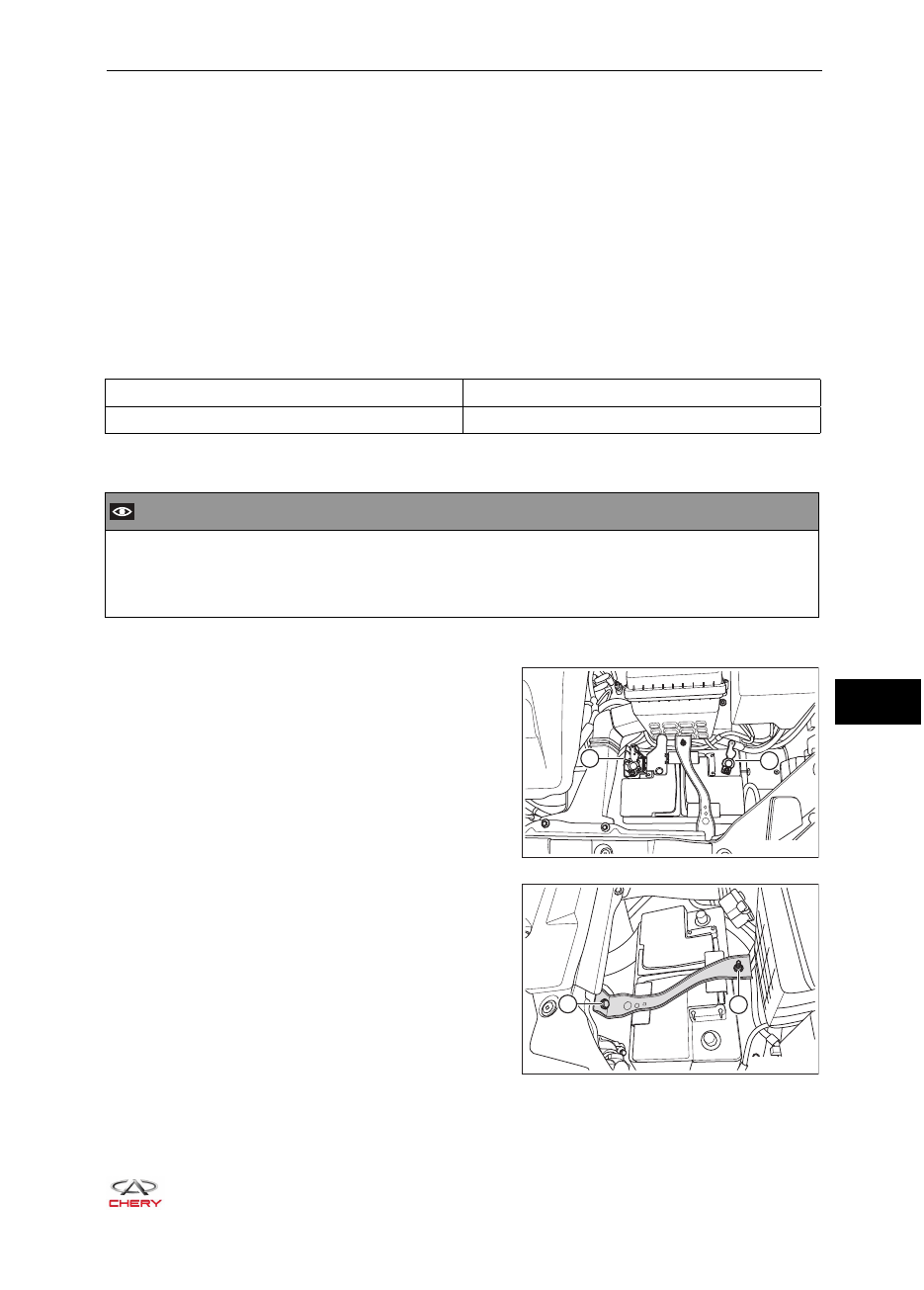

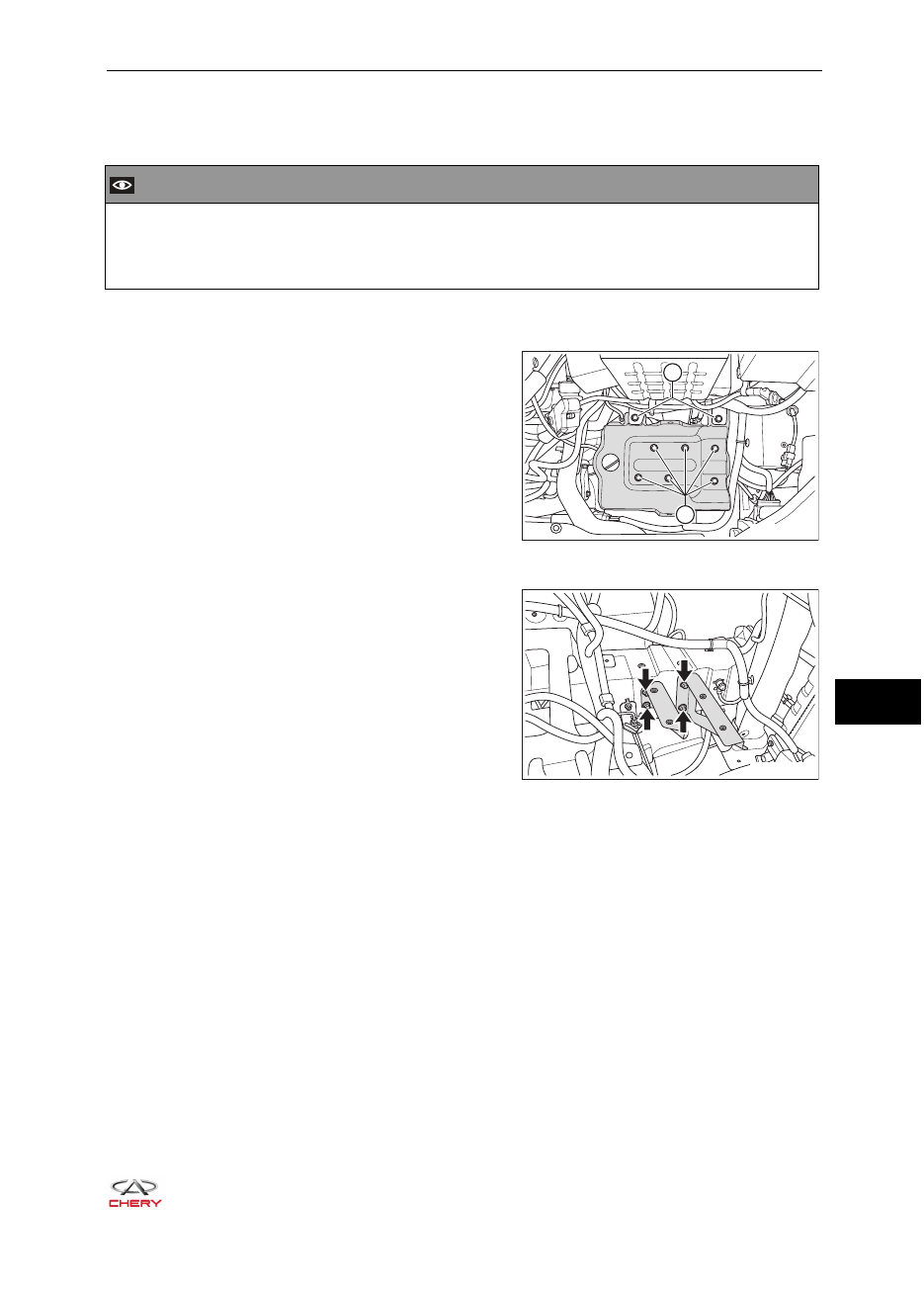

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

6

ДИАГНОСТИКА И ПРОВЕРКА

Таблица признаков неисправностей и их причин

Признак

Предполагаемая область поиска

причин неисправностей

Страница

Сигнализатор неисправности системы за-
рядки включается после пуска двигателя

Генератор

16-10

Панель приборов

38-42

Жгут проводов

-

После пуска двигателя слышен шум со сто-
роны генератора

Болты крепления (ослабление затяжки)

16-4

Ремень привода навесных агрегатов (сме-
щение, ослабление или повреждение)

07-23

Генератор

16-10

Проверка напряжения зарядки аккумуляторной батареи

1.   Выключите все потребители электроэнергии и оставьте двигатель работать на холостом ходу.

С помощью цифрового мультиметра измерьте напряжение на выводах аккумуляторной батареи.



Нормальное напряжение: 14,1-14,7В



Если результат не соответствует указанному значению, замените генератор (см. с. 16-10).

2.   Включите потребители электроэнергии и оставьте двигатель работать на холостом ходу.

С помощью цифрового мультиметра измерьте напряжение на выводах аккумуляторной батареи.



Условия выполнения проверки напряжения зарядки под нагрузкой:

Включите дальний свет фар;



•

Включите максимальную скорость вращения вентилятора системы отопления и вентиляции;



•

Включите кондиционер воздуха;



•

Установите рукоятку регулятора температуры воздуха в положение максимальной



•

температуры.



Нормальное напряжение: 14,1-14,7В



Если результат не соответствует указанному значению, замените генератор (см. с. 16-10).

 ВНИМАНИЕ

Если при работе двигателя горит сигнализатор неисправности системы зарядки, то вероятна



•

неисправность этой системы.
Если генератор издает повышенный шум или напряжение генератора слишком высокое или



•

слишком низкое, отремонтируйте или замените генератор в сборе.

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

7

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

Аккумуляторная батарея

Проверка

1.   Проверьте, не расшатаны ли выводы аккумуляторной батареи и нет ли на них следов коррозии.

При наличии коррозии очистите выводы аккумуляторной батареи.

2.   Проверьте аккумуляторную батарею на наличие признаков повреждений, деформации и течи

электролита. Если обнаружено серьезное повреждение, деформация или течь электролита,
замените аккумуляторную батарею.

3.   Проверьте напряжение аккумуляторной батареи.


Включите зажигание и фары. Выключите зажигание спустя 20-30 секунд после включения фар.
Тем самым будет устранен поверхностный заряд на аккумуляторной батарее. С помощью циф-
рового мультиметра измерьте напряжение на выводах аккумуляторной батареи.

Температура при выполнении проверки

Характеристики

20°C

12-13В

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-



•

щиты для обеспечения безопасности.
При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие



•

кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Снимите аккумуляторную батарею.

a.   Ослабьте затяжку гайки крепления «отрица-

тельного» провода аккумуляторной батареи и
снимите «отрицательный» (-) провод аккумуля-
торной батареи (1).

b.   Откройте защитную крышку «положительного»

вывода аккумуляторной батареи, ослабьте
затяжку гайки крепления «положительного» (+)
провода аккумуляторной батареи (2) и сними-
те этот провод.

c.   Отверните гайку крепления прижимной планки

аккумуляторной батареи (1).
(Момент затяжки: 7 ± 1 Н·м)

d.   Отверните болт крепления (2) прижимной

планки аккумуляторной батареи к верхней по-
перечине рамки радиатора.
(Момент затяжки: 7 ± 1 Н·м)

2

1

RT21160020

2

1

RT21160030

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

8

 ВНИМАНИЕ

Будьте осторожны, чтобы не допустить случайного замыкания металлическим инструментом



•

выводов аккумуляторной батареи между собой или случайного касания «положительного» вы-
вода аккумуляторной батареи и кузова автомобиля.

c.   Снимите аккумуляторную батарею.

Установка

Установка должна производиться в порядке, обратном снятию.

 ВНИМАНИЕ

При замене нужно использовать новую аккумуляторную батарею с такими же характеристиками.



•

Отработавшая аккумуляторная батарея содержит серную кислоту и свинец, поэтому запреща-



•

ется для ее утилизации использовать систему сбора бытового мусора. Сдавайте использован-
ные аккумуляторные батареи на специальные пункты сбора.

16 - СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ SQR484F

16-

9

Площадка для аккумуляторной батареи и кронштейн площадки
для аккумуляторной батареи

Снятие

 ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-



•

щиты для обеспечения безопасности.
При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие



•

кузова.

1.   Выключите все электрооборудование и выключите зажигание.
2.   Снимите аккумуляторную батарею (см. с. 16-7).
3.   Снимите площадку аккумуляторной батареи.

a.   Отверните два болта (1) крепления площадки

аккумуляторной батареи к кронштейну возду-
хоочистителя.



(Момент затяжки: 7 ± 1 Н·м)

b.   Отверните 6 болтов крепления (2) площадки

аккумуляторной батареи.
(Момент затяжки: 20 ± 2 Н·м)

c.   Снимите площадку аккумуляторной батареи.

4.   Снимите кронштейн площадки аккумуляторной

батареи.

a.   Отверните 4 болта крепления (указаны стрел-

кой) кронштейна площадки аккумуляторной
батареи.
(Момент затяжки: 20 ± 2 Н·м)

b.   Снимите 2 кронштейна площадки аккумуляторной батареи.

Установка

Установка должна производиться в порядке, обратном снятию.

1

2

RT21160040

RT21160050
