       10

10-26

Проверка

1.  Очистите и проверьте привалочную поверхность впускного коллектора к головке блока цилин-

дров.

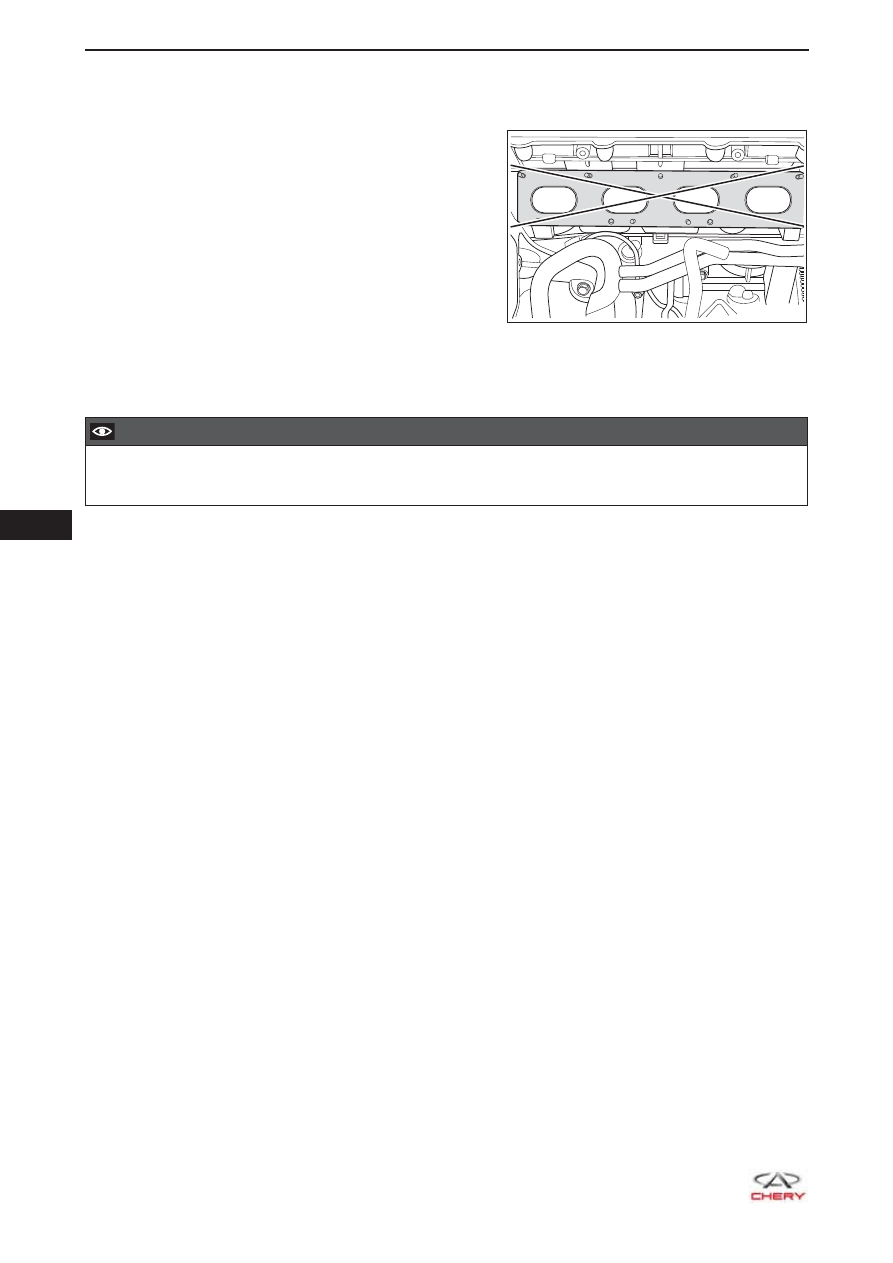

2.  Измерьте величину коробления поверхности сто-

роны впуска головки блока цилиндров с помощью
точной поверочной линейки и плоского щупа в на-
правлении по диагонали, как показано на рисунке.
Если коробление поверхности превышает 0,04 мм,
то головку блока цилиндров следует заменить.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Очистите внутреннюю поверхность впускного коллектора и привалочную поверхность.

•

Замените прокладку впускного коллектора.

•

RT21100290

  10

10-27

Электронн ая педаль акселератора

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

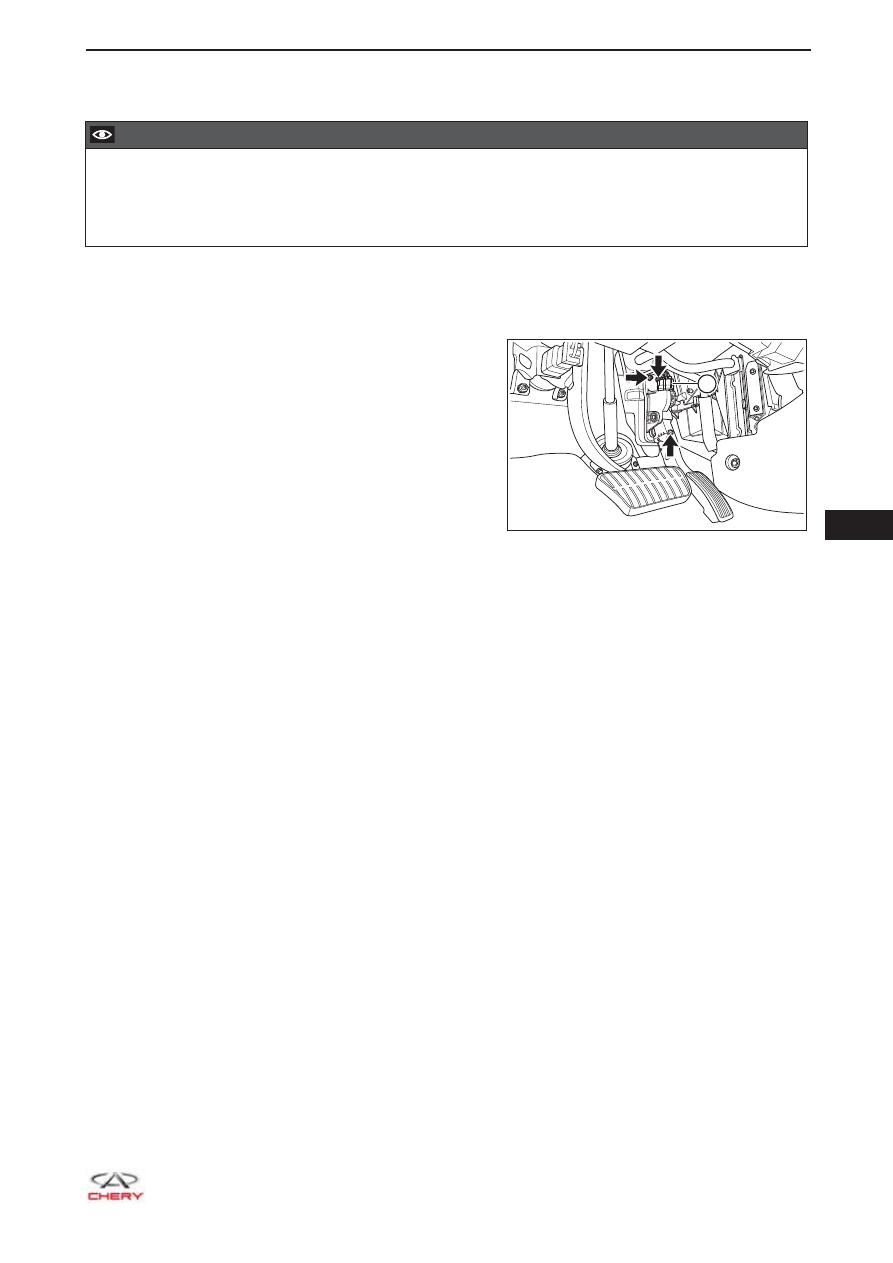

3.  Снимите электронную педаль акселератора.

a.  Отсоедините разъем электронной педали

акселератора (1).

b.  Отверните 3 болта крепления (указаны

стрелкой) электронной педали акселератора.



(Момент затяжки: 10 ± 2 Н·м)

c.   Снимите электронную педаль акселератора.

Установка

Установка должна производиться в порядке, обратном снятию.

1

RT21100300

10-28

- ДЛЯ ЗАМЕТОК -

11-

1

СИСТЕМА ВЫПУСКА ДВИГАТЕЛЯ SQR484F

ОБЩИЕ СВЕДЕНИЯ .......................11-3

Описание  .................................11-3

Технические характеристики ........11-4

Инструменты .............................11-5

ДИАГНОСТИКА И ПРОВЕРКА ...........11-6

Таблица признаков неисправностей
и их причин  ...............................11-6

Проверка выпускной системы на
наличие утечки отработавших
газов ........................................11-6

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ ..11-7

Выпускной коллектор ..................11-7

Снятие ............................................. 11-7

Проверка ......................................... 11-8

Установка ........................................ 11-9

Предварительный каталитический
нейтрализатор ......................... 11-10

Снятие ........................................... 11-10

Установка ...................................... 11-12

Основной каталитический
нейтрализатор ......................... 11-13

Снятие ........................................... 11-13

Установка ...................................... 11-14

Средняя труба ......................... 11-15

Снятие ........................................... 11-15

Установка ...................................... 11-16

Глушитель ............................... 11-17

Снятие ........................................... 11-17

Установка ...................................... 11-19
