Chery Tiggo 5 (T21). Руководство по ремонту - часть 119

       07

07-64

Опоры двигателя

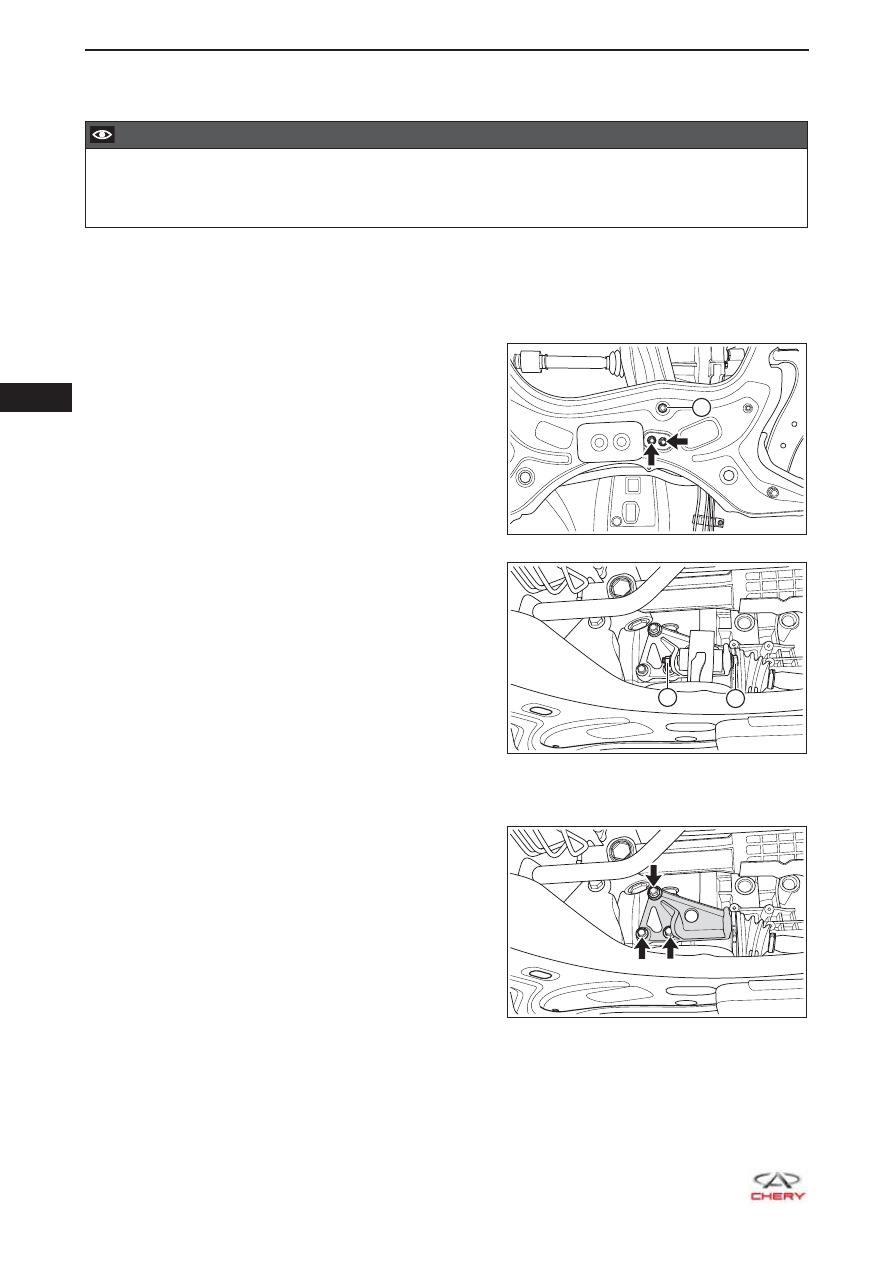

Снятие и установка – задняя опора

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Поставьте под коробку передач опору для коробки передач.

4.  Снимите подушку задней опоры двигателя (автомобиль с механической коробкой передач).

a.  Отверните 2 соединительных болта (указаны

стрелкой) подушки задней опоры двигателя и
переднего подрамника.



(Момент затяжки: 70 ± 5 Н·м)

b.  Отверните гайку крепления (1) подушки задней

опоры.



(Момент затяжки: 70 ± 5 Н·м)

c.   Отверните гайку (1) сквозного болта между

кронштейном задней опоры и подушкой задней
опоры, а затем извлеките сквозной болт (2).



(Момент затяжки: 70 ± 5 Н·м)

d.   Снимите подушку задней опоры двигателя.

5.  Снимите кронштейн задней опоры двигателя (авто-

мобиль с механической коробкой передач).

a.  Отверните 3 болта крепления (указаны

стрелкой) кронштейна задней опоры к картеру
коробки передач.



(Момент затяжки: 55 ± 5 Н·м)

b.  Снимите кронштейн задней опоры двигателя с картера коробки передач.

1

RT21070600

2

1

RT21070610

RT21070620

  07

07-65

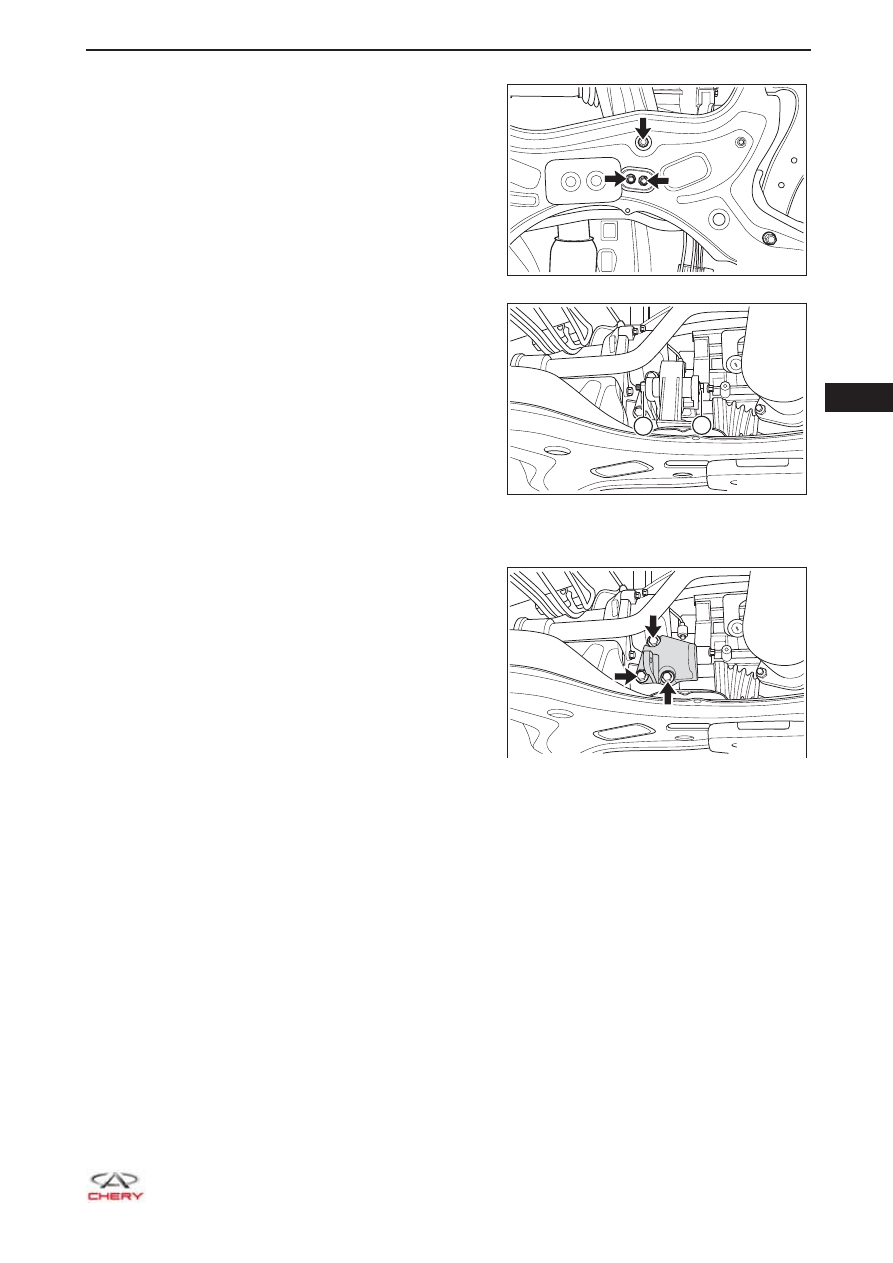

6.  Снимите подушку задней опоры двигателя (автомобиль с вариатором).

a.  Отверните 3 соединительных болта (указаны

стрелкой) подушки задней опоры двигателя и
переднего подрамника.



(Момент затяжки: 70 ± 5 Н·м)

b.  Отверните гайку (1) сквозного болта между

кронштейном задней опоры и подушкой задней
опоры, а затем извлеките сквозной болт (2).



(Момент затяжки: 70 ± 5 Н·м)

c.   Снимите подушку задней опоры двигателя.

7.  Снимите кронштейн задней опоры двигателя (авто-

мобиль с вариатором).
a.  Отверните 3 болта крепления (указаны

стрелкой) кронштейна задней опоры к картеру
коробки передач.



(Момент затяжки: 80 ± 6 Н·м)

b.  Снимите кронштейн задней опоры двигателя с картера коробки передач.

8.  Установка должна производиться в порядке, обратном снятию.

RT21070621

2

1

RT21070622

RT21070623

       07

07-66

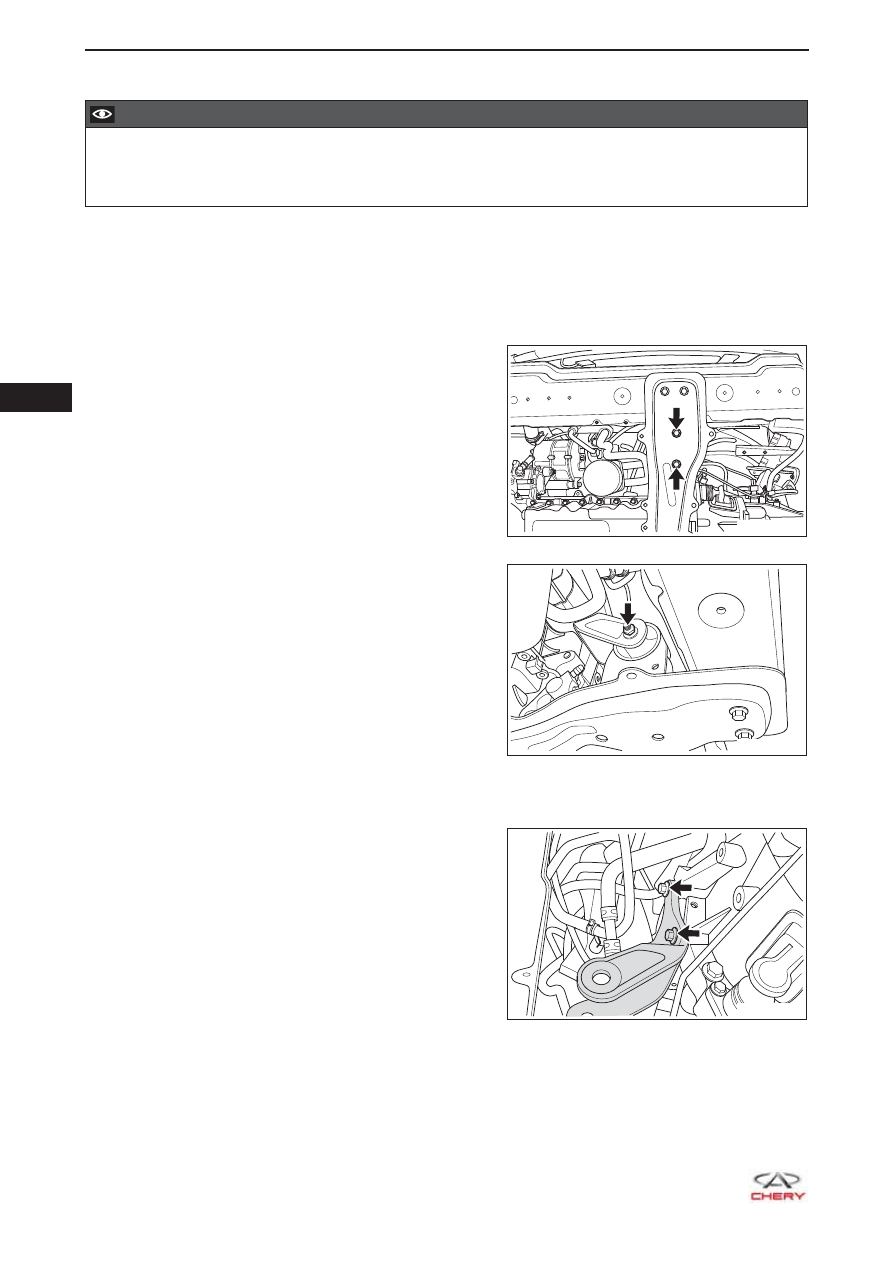

Снятие и установка – правая опора

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите нижнюю защиту двигателя (

см. с. 48-29

).

4.  Поставьте под коробку передач опору для коробки передач.

5.  Снимите подушку передней опоры двигателя.

a.  Отверните 2 соединительных болта (указаны

стрелкой) подушки передней опоры двигателя и
продольного усилителя.



(Момент затяжки: 70 ± 5 Н·м)

b.  Отверните гайку (указана стрелкой) сквозного

болта между подушкой передней опоры
и кронштейном передней опоры, а затем
извлеките сквозной болт.



(Момент затяжки: 70 ± 5 Н·м)

c.   Снимите подушку передней опоры двигателя.

6.  Снимите кронштейн передней опоры двигателя.

a.  Отверните 2 болта крепления (указаны

стрелкой) кронштейна передней опоры к
картеру коробки передач.



(Момент затяжки: 55 ± 5 Н·м)

b.  Снимите кронштейн передней опоры двигателя с картера коробки передач.

7.  Установка должна производиться в порядке, обратном снятию.

RT21070630

RT21070640

RT21070650

  07

07-67

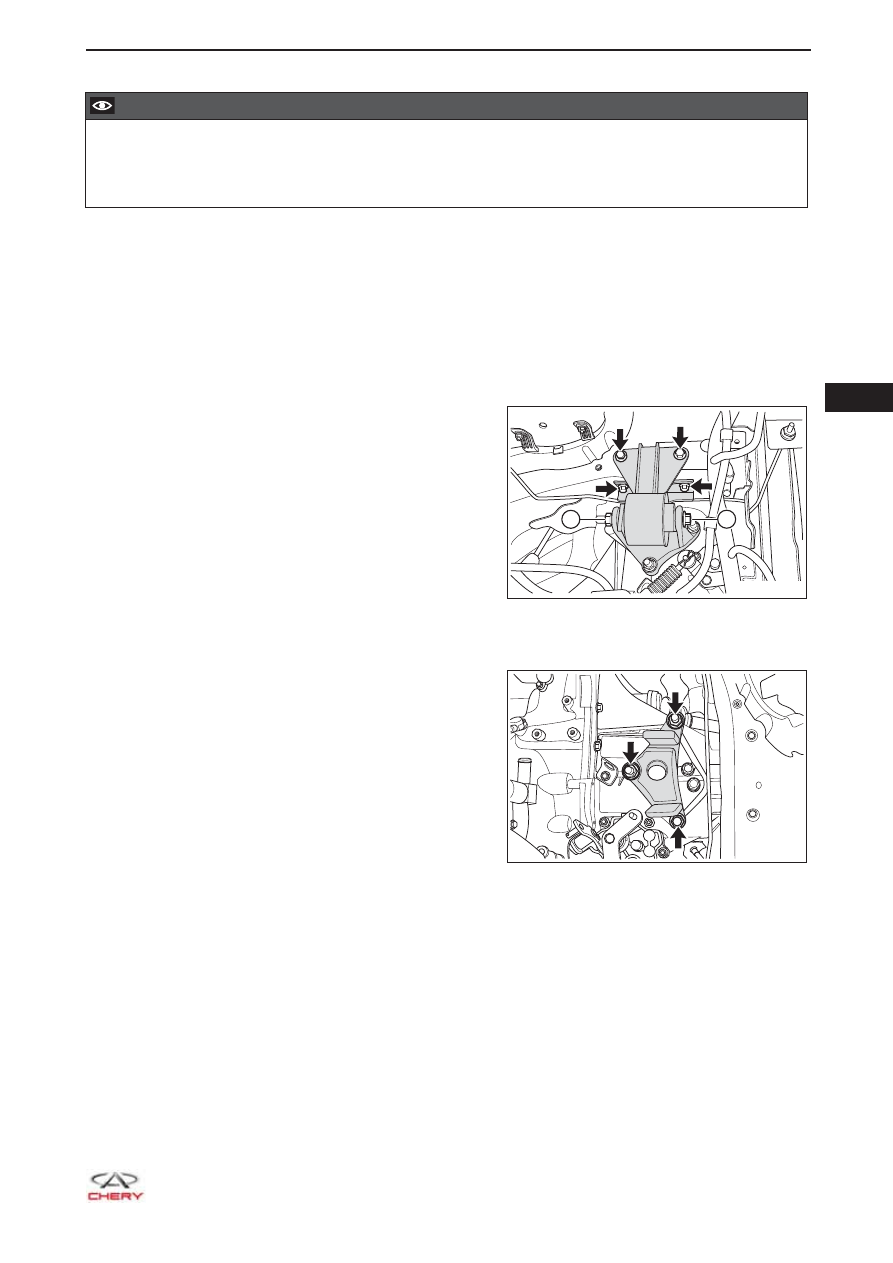

Снятие и установка – левая опора

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Для вывешивания двигателя воспользуйтесь устройством для выравнивания двигателя.

4.  Снимите воздухоочиститель в сборе и его кронштейн (

см. с. 10-17

).

5.  Снимите аккумуляторную батарею (

см. с. 16-7

).

6.  Снимите площадку аккумуляторной батареи и кронштейн площадки аккумуляторной батареи

(

см. с. 16-9

).

7.  Снимите подушку левой опоры двигателя (автомобиль с механической коробкой передач).

a.  Отверните гайку (1) сквозного болта между

подушкой левой опоры и кронштейном левой
опоры, а затем извлеките сквозной болт (2).



(Момент затяжки: 105 ± 10 Н·м)

b.  Отверните 4 болта крепления (указаны

стрелкой) подушки левой опоры к кузову.



(Момент затяжки: 70 ± 5 Н·м)

c.   Снимите подушку левой опоры.

8.  Снимите кронштейн левой опоры двигателя (авто-

мобиль с механической коробкой передач).

a.  Отверните 3 гайки крепления (указаны

стрелкой) кронштейна левой опоры к картеру
коробки передач.



(Момент затяжки: 80 ± 6 Н·м)

b.  Снимите кронштейн левой опоры.

1

2

RT21070660

RT21070670
