Chery Tiggo 5 (T21). Руководство по ремонту - часть 110

       07

07-28

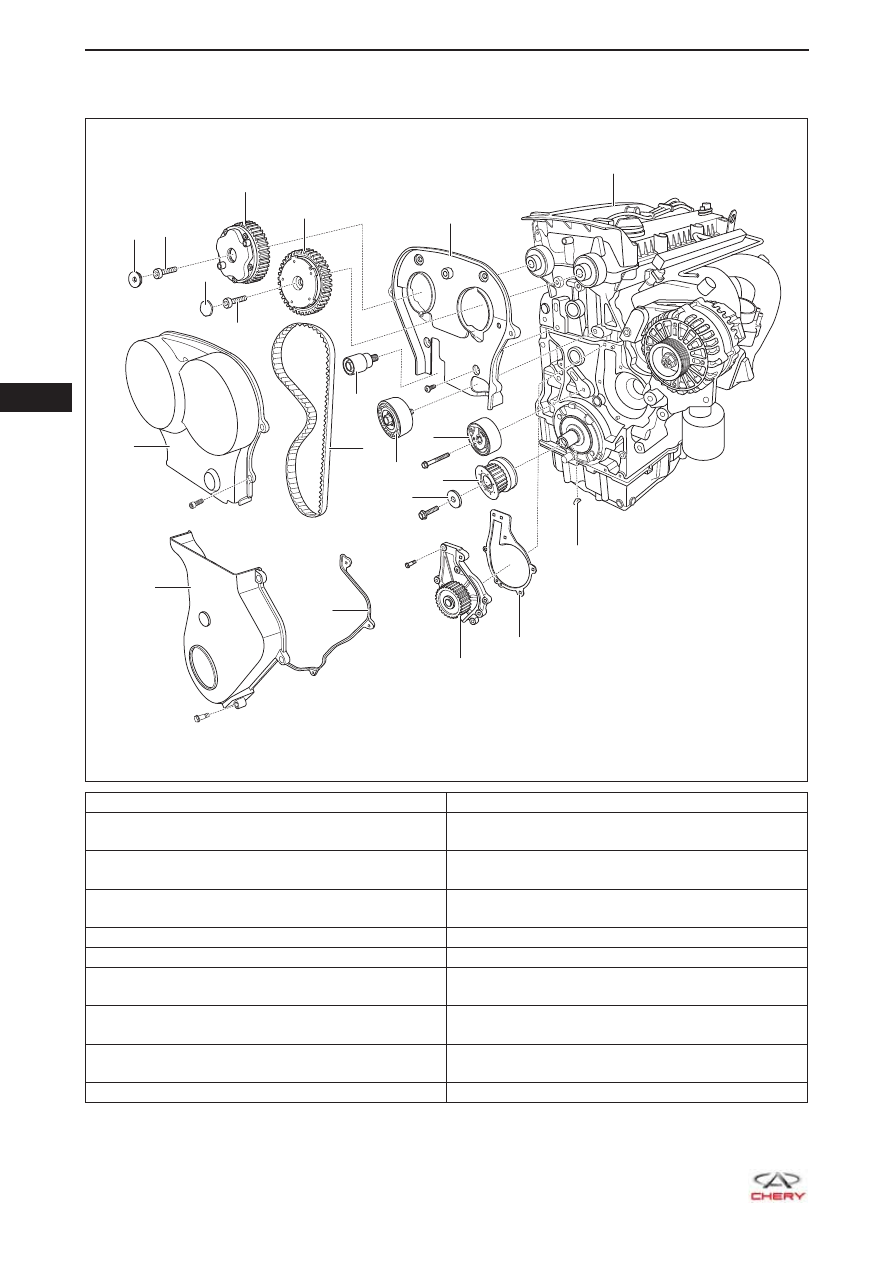

Ремень привода механизма газораспределения

Описание

RT21070070

3159B

5/

8

1

3

×6

×5

×5

×6

12

18

19

20

9

8

6

7

5

4

2

3

1

11

13

15

17

16

14

10

1 -   Двигатель

2 -   Задняя крышка ремня ГРМ

3 -   Муфта регулирования фаз газораспреде-

ления на впуске

4 -   Муфта регулирования фаз газораспределе-

ния на выпуске

5 -  Болт крепления муфты регулирования фаз

газораспределения на выпуске

6 -   Крышка муфты регулирования фаз газора-

спределения на выпуске

7 -  Крышка муфты регулирования фаз газора-

спределения на впуске

8 -   Болт крепления муфты регулирования фаз

газораспределения на впуске

9 -  Контактный промежуточный ролик

10 -  Нижняя часть передней крышки ремня ГРМ

11 -  Ремень ГРМ

12 -  Промежуточный ролик ремня ГРМ

13 -  Натяжитель ремня ГРМ

14 -  Приводной шкив ремня ГРМ на коленчатом

вале

15 - Шайба болта крепления зубчатого колеса

привода распределительного вала

16 -  Нижняя часть крышки ремня ГРМ

17 -  Прокладка нижней передней крышки ремня

ГРМ

18 -  Насос системы охлаждения в сборе

19 – Прокладка насоса системы охлаждения

20 -  Полукруглая шпонка

  07

07-29

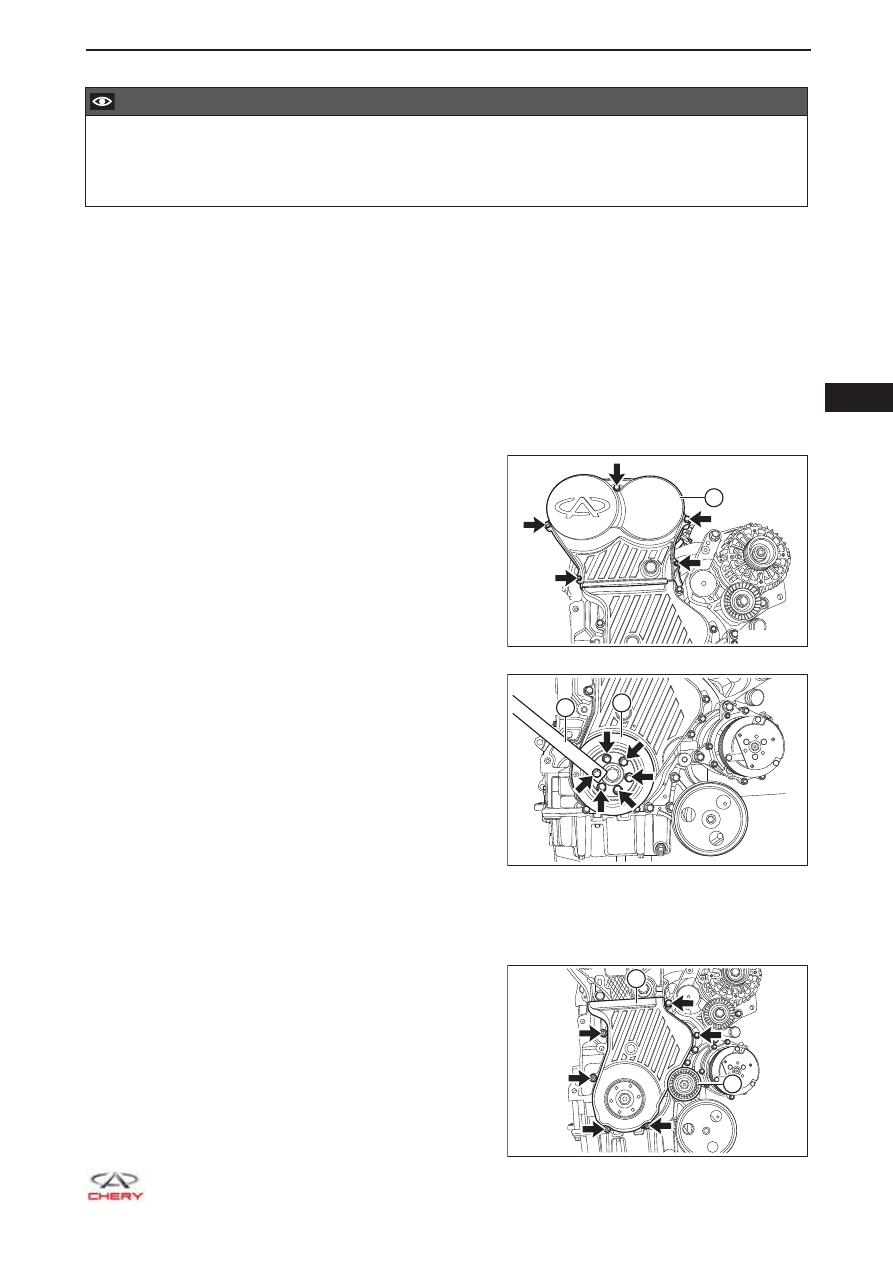

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.   Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите нижнюю правую защиту двигателя (

см. с. 48-29

).

5.  Снимите ремень привода навесных агрегатов (

см. с. 07-24

).

6.  Снимите натяжитель ремня (

см. с. 07-27

).

7.  Для вывешивания двигателя воспользуйтесь устройством для выравнивания двигателя и правой

подъемной проушиной двигателя.

8.  Снимите правую опору двигателя (

см. с. 07-68

).

9.  Снимите переднюю крышку ремня ГРМ.

a.  Отверните и выньте 5 болтов крепления (указаны

стрелкой) верхней крышки ремня ГРМ, а затем
снимите верхнюю крышку ремня ГРМ (1).
(Момент затяжки: 7 Н·м)

b.  Отверните и выньте 6 болтов крепления шкива

коленчатого вала (указаны стрелкой), а затем
снимите шкив коленчатого вала (1).

 (Момент

затяжки:

этап  1: момент затяжки 25 ± 5 Н·м;



этап 2: доверните на 30° ± 5°)

К СВЕДЕНИЮ:



Включите 5 ступень (автомобиль с механической
коробкой передач) или положение D (автомо-
биль с вариатором) при отворачивании болта
крепления звездочки коленчатого вала, чтобы
соединить коленчатый вал с карданным валом.
При этом другой техник должен нажать педаль
тормоза, чтобы зафиксировать положение ко-
ленчатого вала с помощью зубчатой передачи.

c.   Отверните и выньте болт крепления нижнего

промежуточного ролика ремня привода
навесных агрегатов и снимите нижний
промежуточный ролик ремня привода навесных
агрегатов (1).
(Момент затяжки: 40 + 5 Н·м)

d.  Отверните и выньте 6 болтов крепления

(указаны стрелкой) нижней передней крышки
ремня ГРМ, а затем снимите нижнюю часть
передней крышки ремня ГРМ (2).



(Момент затяжки: 7 Н·м)

RT21070080

1

RT21070090

2

1

RT21070100

2

1

       07

07-30

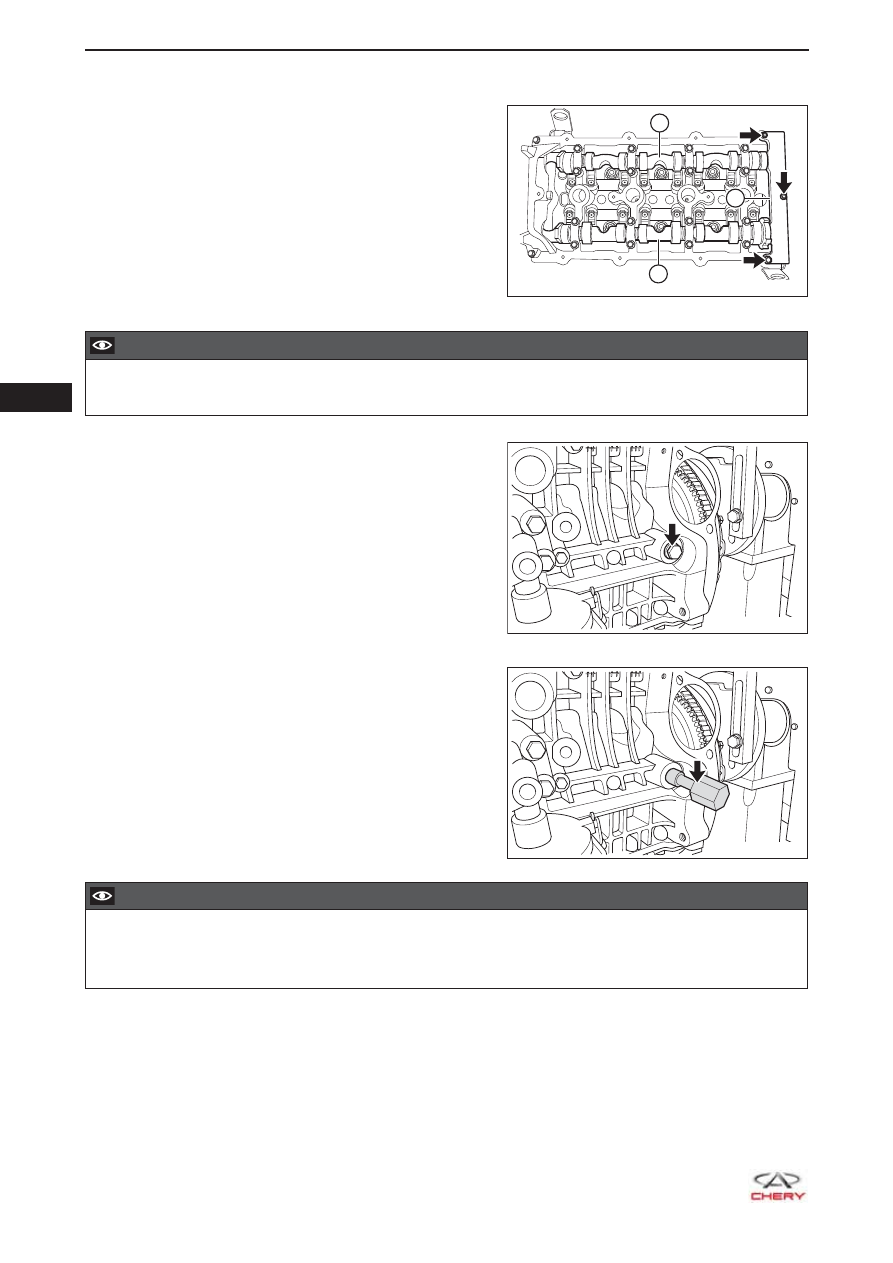

10. Снимите ремень ГРМ.

a.  Снимите крышку головки блока цилиндров (

см. с. 07-46

)

b.  Поверните распределительный вал,

установите инструмент для позиционирования
распределительного вала (1), затяните болты
крепления (указаны стрелкой) и зафиксируйте
распределительный вал выпускных клапанов (2)
и распределительный вал впускных клапанов (3).

  ВНИМАНИЕ

После установки инструмента для фиксации распределительного вала коленчатый вал будет

•

находиться в согласованном положении и в это время можно установить инструмент для пози-
ционирования распределительного вала.

c.   Отверните заглушку (указана стрелкой) для

установки инструмента позиционирования
коленчатого вала в нижней части блока
цилиндров. (Момент затяжки: 40 + 5 Н·м)

d.   Осторожно вворачивайте инструмент

позиционирования коленчатого вала (указан
стрелкой) до тех пор, пока коленчатый вал не
будет полностью блокирован.

  ВНИМАНИЕ

Данная операция требует терпения и очень осторожных действий, чтобы не повредить колен-

•

чатый вал.

Если коленчатый вал полностью блокирован, то поршни в 4 цилиндрах двигателя находятся на

•

одном и том же уровне.

481H

EX

481H

IN

RT21070110

1

2

3

RT21070120

RT21070130

  07

07-31

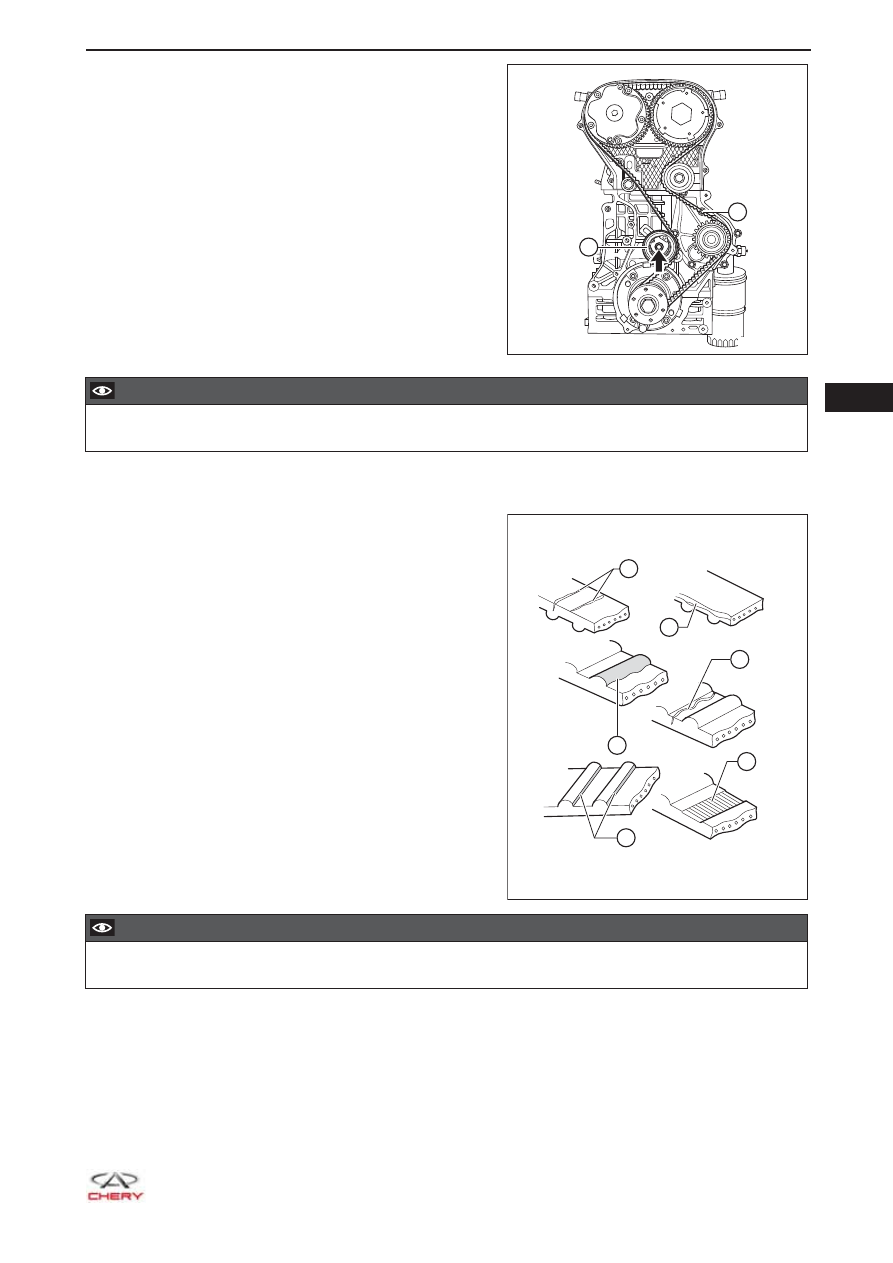

e.   Отверните болт крепления (указан стрелкой)

натяжителя ремня привода ГРМ и снимите этот
натяжитель (1).



(Момент затяжки: 20 + 5 Н·м)

f.   Снимите ремень ГРМ (2).

Проверка

1.  Проверка ремня ГРМ.

  ВНИМАНИЕ

Перед установкой тщательно проверьте ремень ГРМ и замените его, чтобы предотвратить любые из

•

перечисленных ниже признаки.

Если ремень ГРМ имеет следующие признаки, замените его.

a.  Трещины на задней стороне ремня: как показано

на рисунке (1).

b.  Трещины на нижней стороне или в слое кордной

ткани ремня: как показано на рисунке (2), (3) и
(5).

c.   Износ ремня: как показано на рисунке (6).
d.   Отсутствуют или повреждены зубья ремня: как

показано на рисунке (4) и (6).

  ВНИМАНИЕ

Перед установкой тщательно проверьте ремень ГРМ. При наличии любого указанного выше де-

•

фекта замените ремень ГРМ.

1

2

RT21070140

RT21070150

1

2

4

3

6

5
