Проверка формы сигнала датчика положения распределительного вала

a.  Поверните замок зажигания в положение ON, запустите двигатель и проверьте форму сигнала

датчика положения распределительного вала с помощью осциллографа.

Осциллограф

Нормальная форма сигнала

10,0 мс

2,00 В

RT21060230

ДА



Переходите к этапу 8

НЕИСПРАВНОСТЬ

3

Проверка разъема датчика положения распределительного вала

a.  Отсоедините разъем E-020 (1) датчика положения

распределительного вала впускных клапанов (1).

b.  Отсоедините разъем E-015 (2) датчика положения

распределительного вала выпускных клапанов.

c.  Проверьте разъемы датчика положения распреде-

лительного вала.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем



ДА

RT21060351

2

1

  06

06-203

4

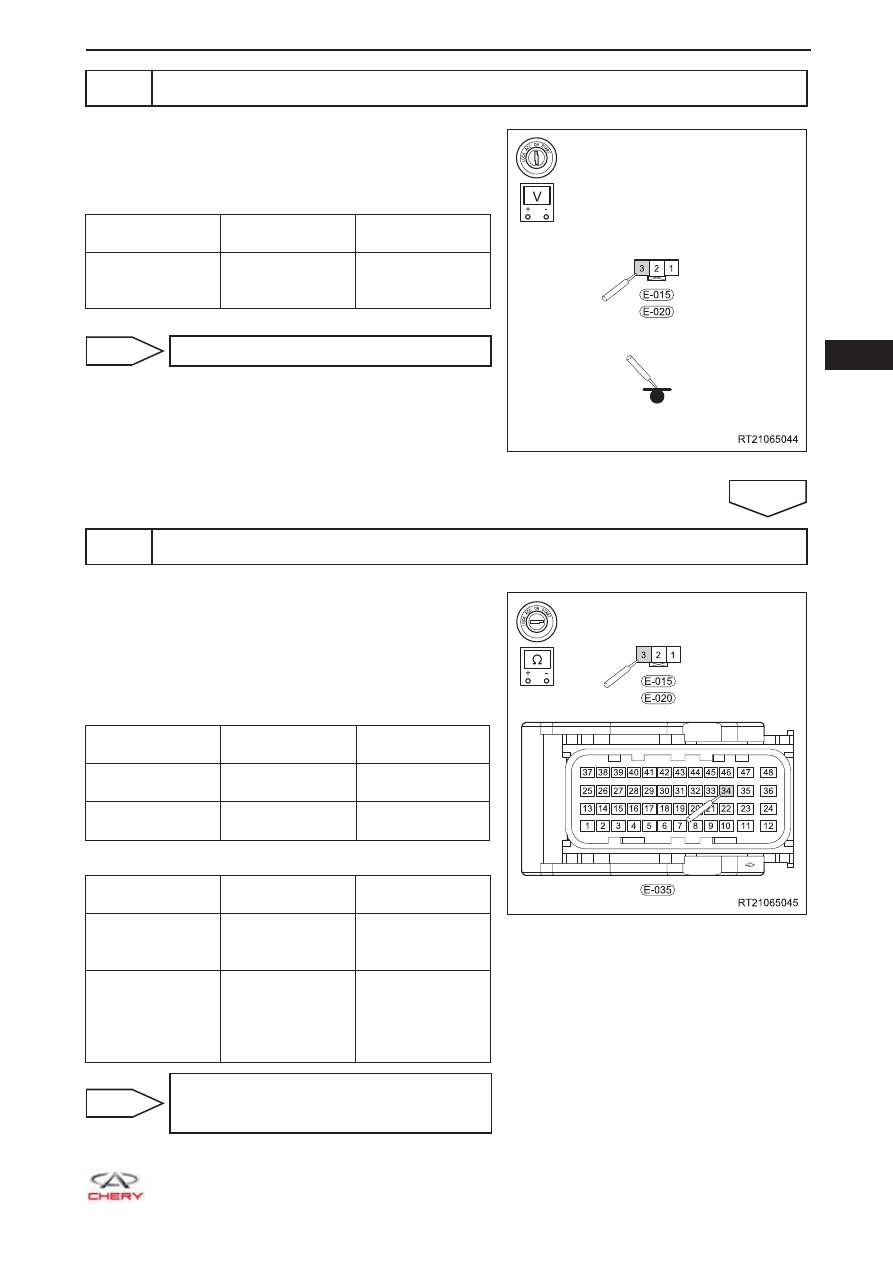

Проверка напряжения питания датчика положения распределительного вала

a.  Поверните замок зажигания в положение ON.

b.  Проверьте напряжение между контактом 3 разъема

E-020 или E-015 датчика положения распредели-
тельного вала и «массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-020 (3) - E-015

(3) - «Масса»

кузова

Замок зажигания

в положении ON

5 В

ДА



Переходите к этапу 6

НЕИСПРАВНОСТЬ

5

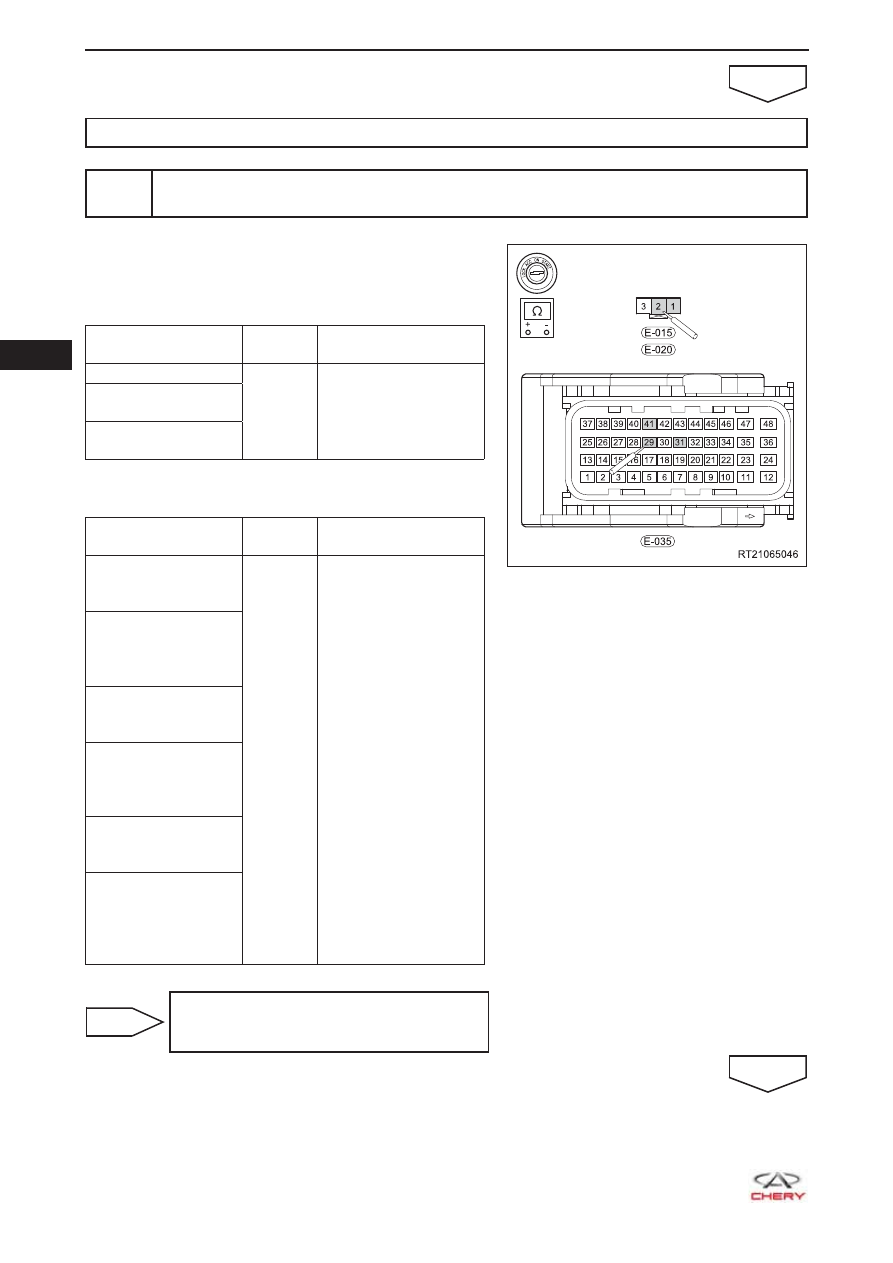

Проверка цепи питания датчика положения распределительного вала

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM.

c.  Проверьте жгут проводов между контактами разъе-

ма датчика положения распределительного вала и
контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-020 (3) - E-035

(34)

Всегда

Проводимость

имеется

E-015 (3) - E-035

(34)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-020 (3), E-015

(3) или E-035 (34)

- «Масса» кузова

Всегда

Отсутствие про-

водимости

E-020 (3), E-015

(3) или E-035 (34)

- «положительный»

вывод аккумуля-

торной батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут про-
водов или разъем (датчик положения
распределительного вала – блок ECM)

       06

06-204

ДА

Замените блок ECM

6

Проверка цепи сигнала и цепи соединения на «массу» датчика положения распре-
делительного вала

a.  Проверьте жгут проводов между контактами разъе-

ма датчика положения распределительного вала и
контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия проверки

E-020 (2) - E-035 (29)

Всегда

Проводимость име-

ется

E-015 (2) - E-035

(41)

E-020 (1), E-015 (1) -

E-035 (31)



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия проверки

E-020 (2) или E-035

(29) - «Масса» ку-

зова

Всегда

Отсутствие проводи-

мости

E-020 (2) или E-035

(29) - «положитель-

ный» вывод аккумуля-

торной батареи

E-015 (2) или E-035

(41) - «Масса» ку-

зова

E-015 (2) или E-035

(41) - «положитель-

ный» вывод аккумуля-

торной батареи

E-020 (1), E-015

(1) или E-035 (31) -

«Масса» кузова

E-020 (1), E-015 (1)

или E-035 (31) - «по-

ложительный» вывод

аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(датчик положения распределительно-
го вала – блок ECM)

ДА

  06

06-205

7

Проверка датчика положения распределительного вала

a.  Снимите датчик положения распределительного вала.

b.  Проверьте и очистите датчик положения распределительного вала и место его установки, а так-

же наличие повреждений, посторонних частиц, чрезмерной подвижности и т.д., которые могут
стать причиной некорректности сигнала.

НЕИСПРАВНОСТЬ



Очистите место установки или замени-
те датчик положения распределитель-
ного вала

ДА

Замените блок ECM

8

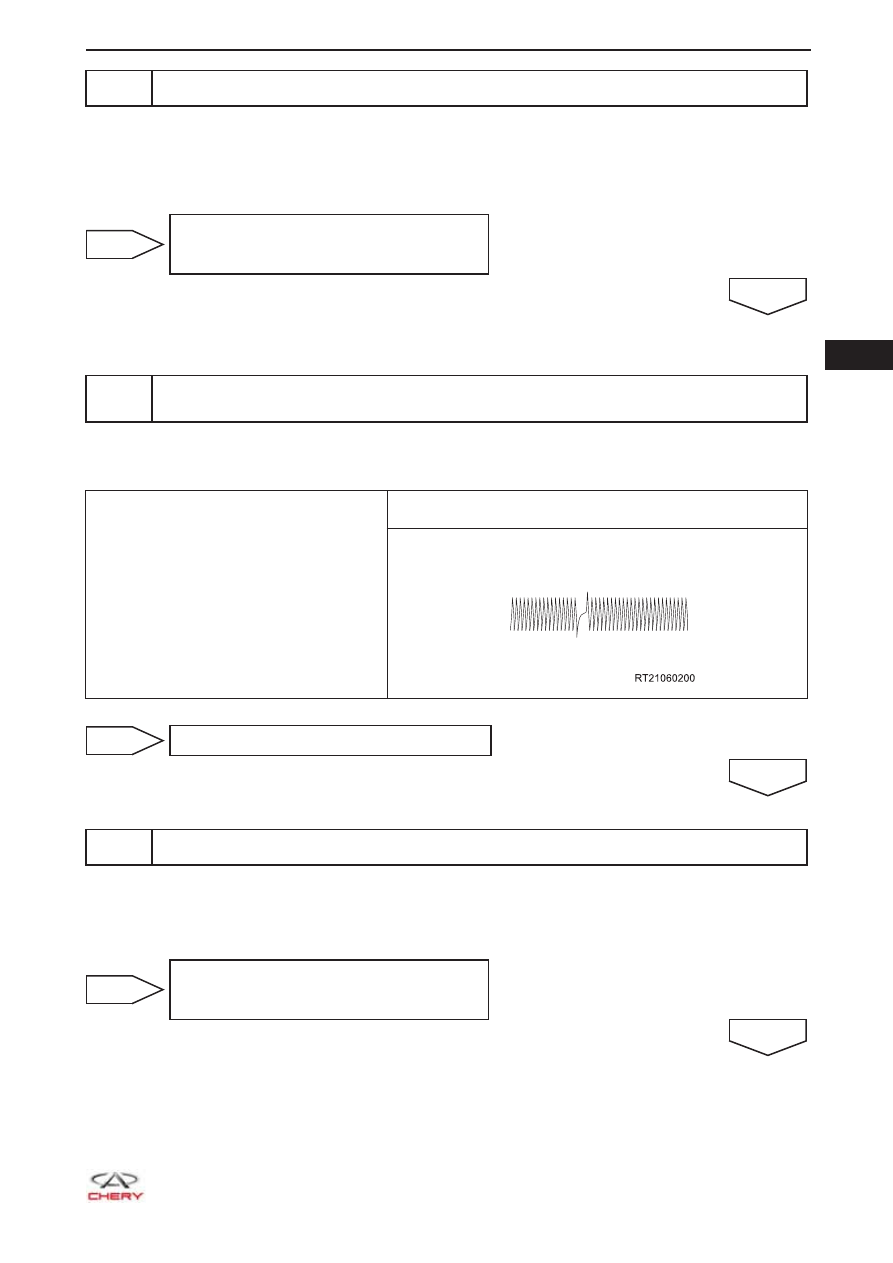

Проверка формы сигнала датчика частоты вращения коленчатого вала двигате-
ля

a.  Поверните замок зажигания в положение ON, запустите двигатель и проверьте форму сигнала

датчика частоты вращения коленчатого вала двигателя с помощью осциллографа.

Осциллограф

Нормальная форма сигнала датчика частоты вращения

коленчатого вала двигателя

ДА



Переходите к этапу 15

НЕИСПРАВНОСТЬ

9

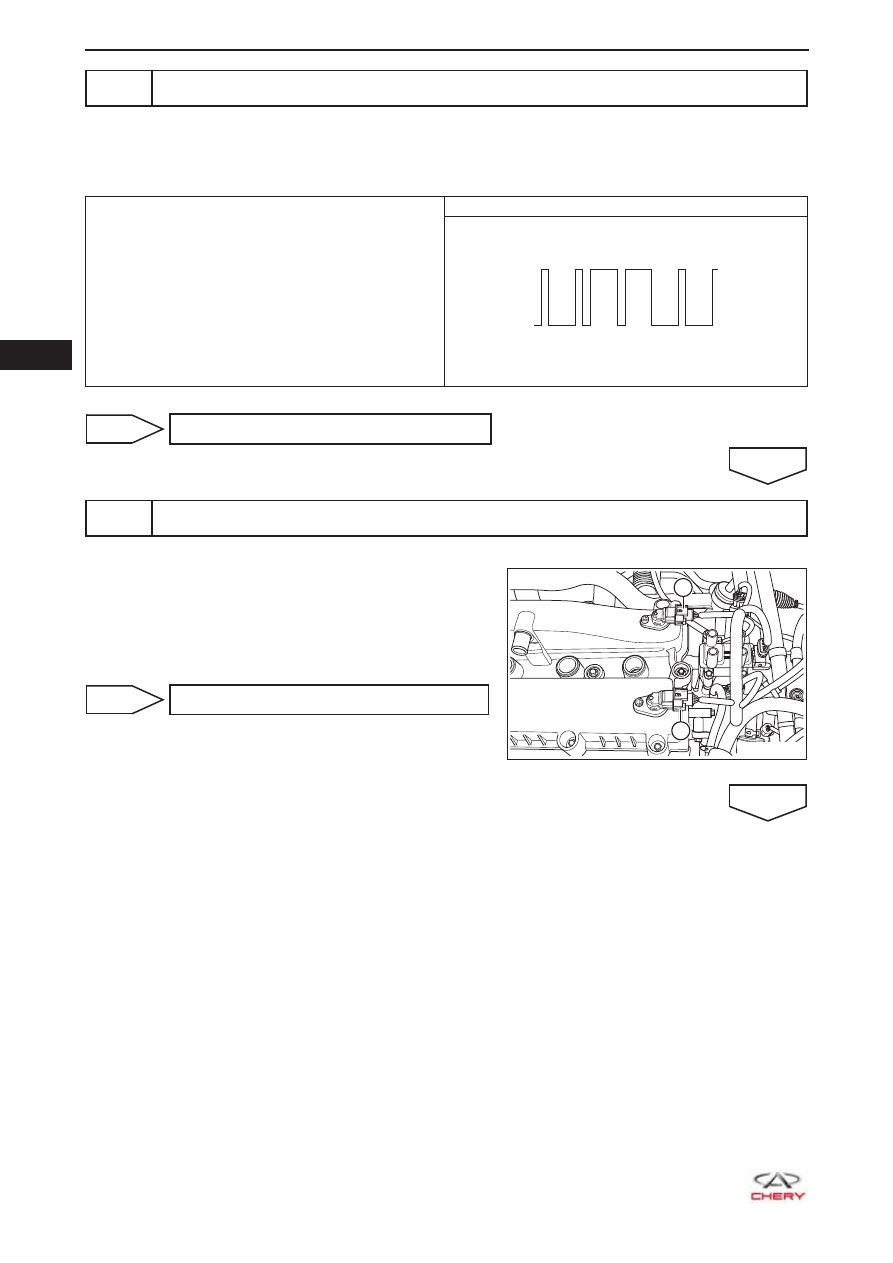

Проверка разъема датчика частоты вращения коленчатого вала двигателя

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-016 датчика частоты вращения коленчатого вала двигателя.

c.  Проверьте разъем датчика частоты вращения коленчатого вала двигателя.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем
датчика частоты вращения коленчато-
го вала двигателя

ДА
