       06

06-194

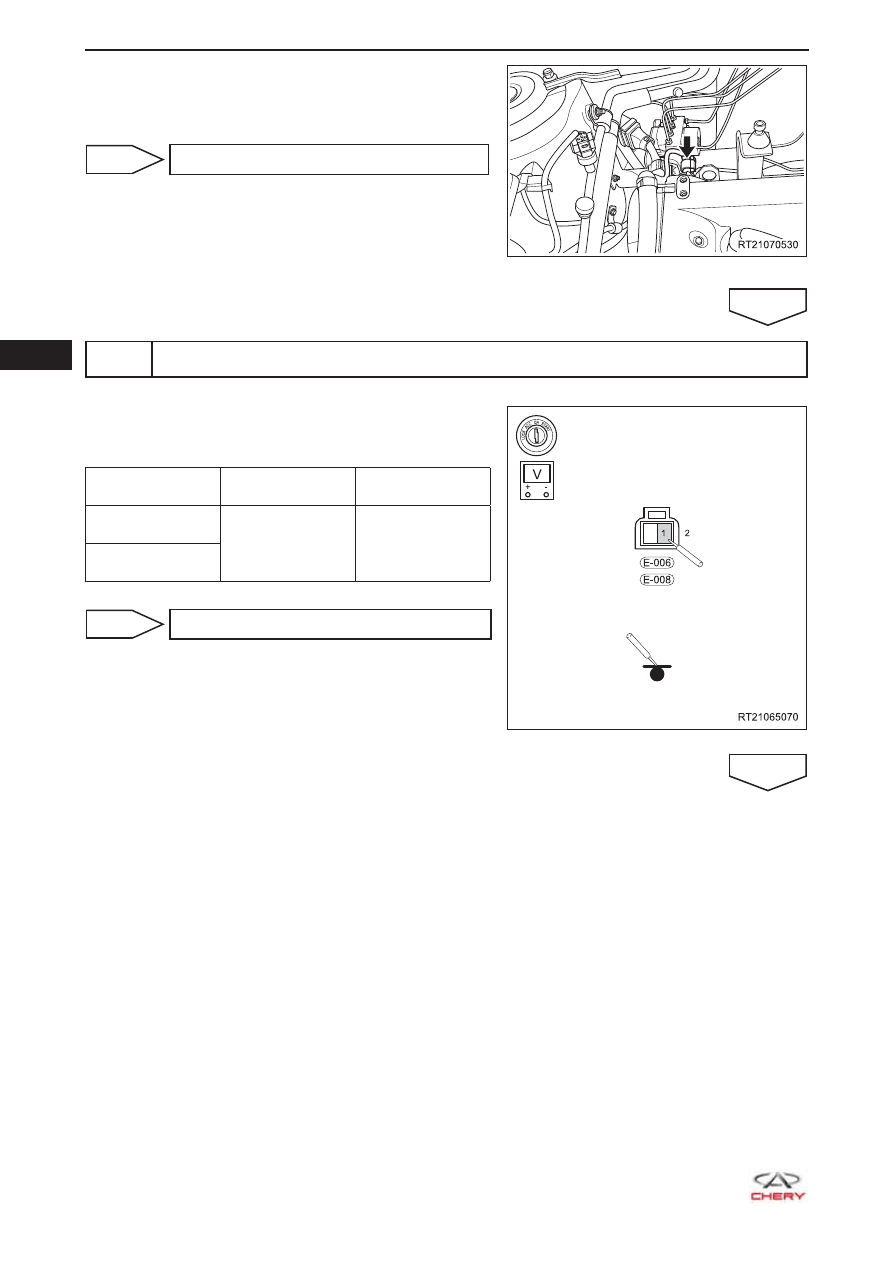

b.  Отсоедините разъем E-008 клапана управления си-

стемы VVT на выпуске.

c.  Проверьте разъемы клапана управления системы

VVT.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка напряжения питания клапана управления системы VVT

a.  Поверните замок зажигания в положение ON.

b.  Проверьте величину напряжения между контактами

разъема и «массой» кузова.

Подключение

мультиметра

Условия

Условия про-

верки

E-006 (1) - "Мас-

са" кузова

Замок зажигания

в положении ON

11 - 14 В

E-008 (1) - "Мас-

са" кузова

ДА



Переходите к этапу 5

НЕИСПРАВНОСТЬ

  06

06-195

4

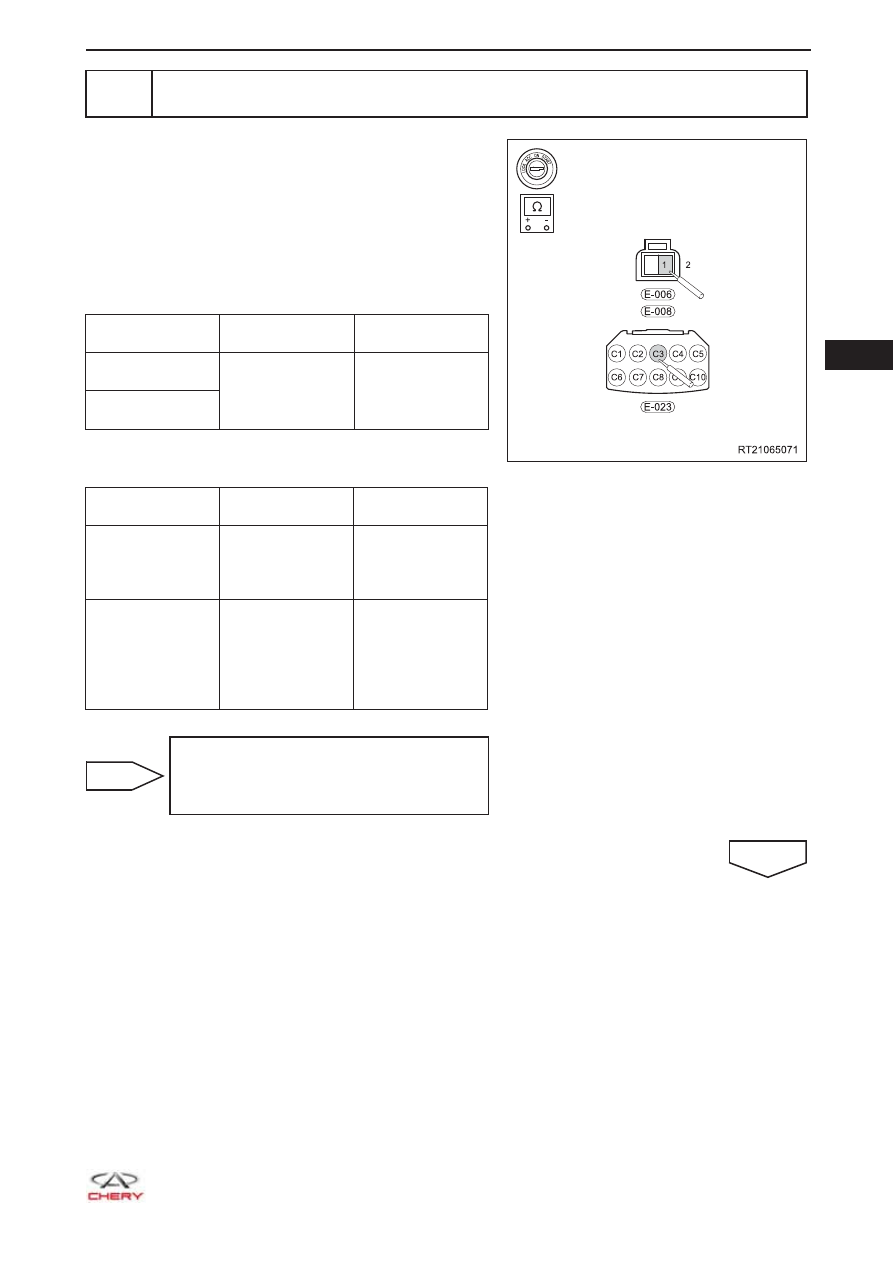

Проверка цепи питания клапана управления системой VVT и предохранитель
EF08

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте, исправен ли предохранитель EF08.

с.  Отсоедините разъем E-023 блока предохранителей

и реле в моторном отсеке.

d.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-006 (1) - E-023

(C3)

Всегда

Проводимость

имеется

E-008 (1) - E-023

(C3)



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-006 (1) E-008

(1) или E-023
(C3) - «масса»

кузова

Всегда

Отсутствие про-

водимости

E-006 (1), E-008

(1) или E-023

(C3) - «положи-

тельный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (клапан управле-
ния системы VVT - блок предохраните-
лей и реле в моторном отсеке)

ДА

       06

06-196

5

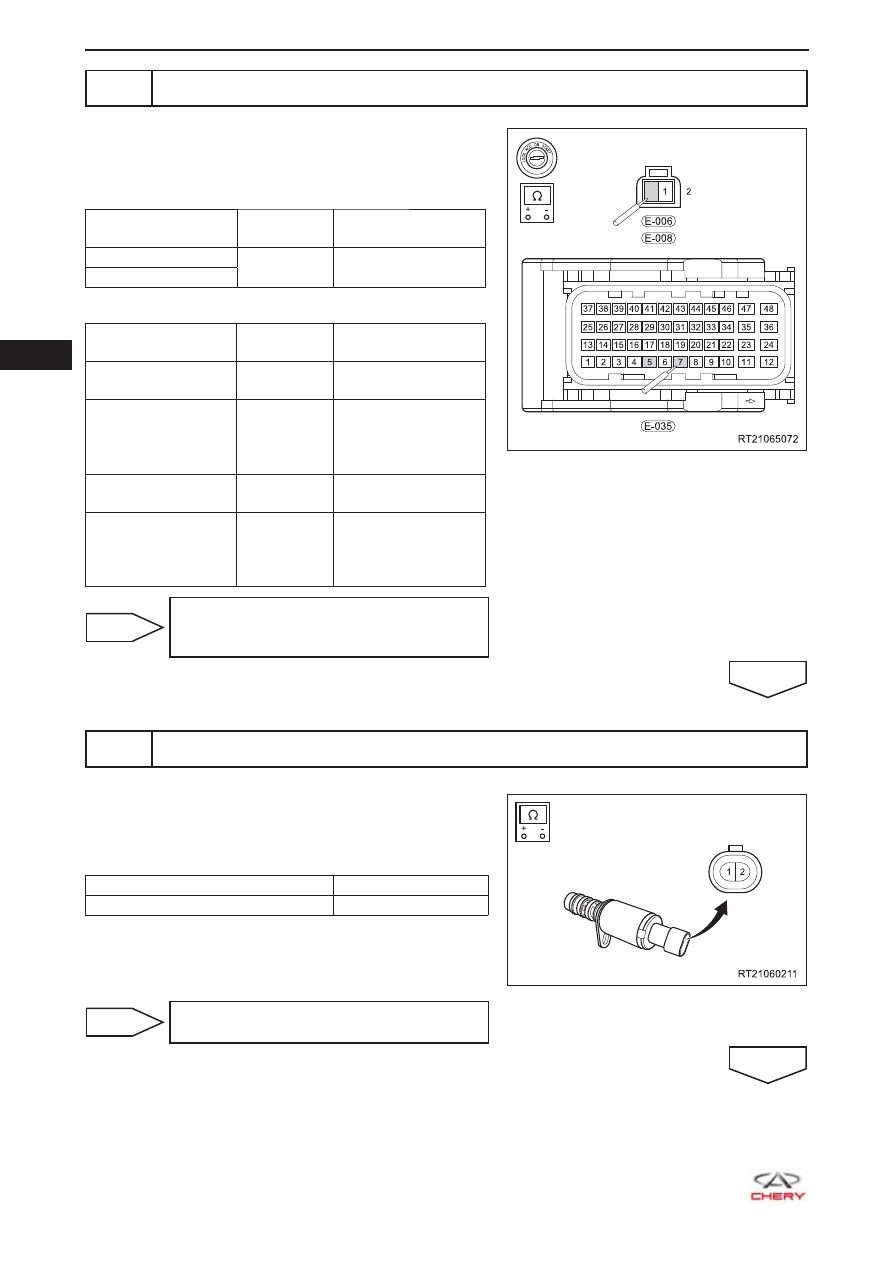

Проверка цепи управления клапаном управления системы VVT

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъема.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия проверки

E-006 (2) - E-035 (7)

Всегда

Проводимость

имеется

E-008 (2) - E-035 (5)



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия проверки

E-006 (2) или E-035

(7) - «масса» кузова

Всегда

Отсутствие прово-

димости

E-006 (2) или E-035

(7) - «положитель-

ный» вывод аккуму-

ляторной батареи

Всегда

Отсутствие прово-

димости

E-008 (2) или E-035

(5) - «масса» кузова

Всегда

Отсутствие прово-

димости

E-008 (2) или E-035

(5) - «положитель-

ный» вывод аккуму-

ляторной батареи

Всегда

Отсутствие прово-

димости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (клапан управле-
ния системы VVT - блок ECM)

ДА

6

Проверка клапана управления управления системы VVT на впуске/выпуске

a.  Снимите клапаны управления системы VVT на впу-

ске/выпуске.

b.  Проверьте клапаны управления системы VVT на впу-

ске/выпуске.

Подключение мультиметра

Условия проверки

Контакт 1 - контакт 2

8 Ом

c.  При подаче напряжения аккумуляторной батареи

между контактами 1 и 2 клапан управления должен
перемещаться быстро.

НЕИСПРАВНОСТЬ



Замените клапан управления управле-
ния системы VVT на впуске/выпуске

ДА

  06

06-197

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0010-00 или P0013-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
