       06

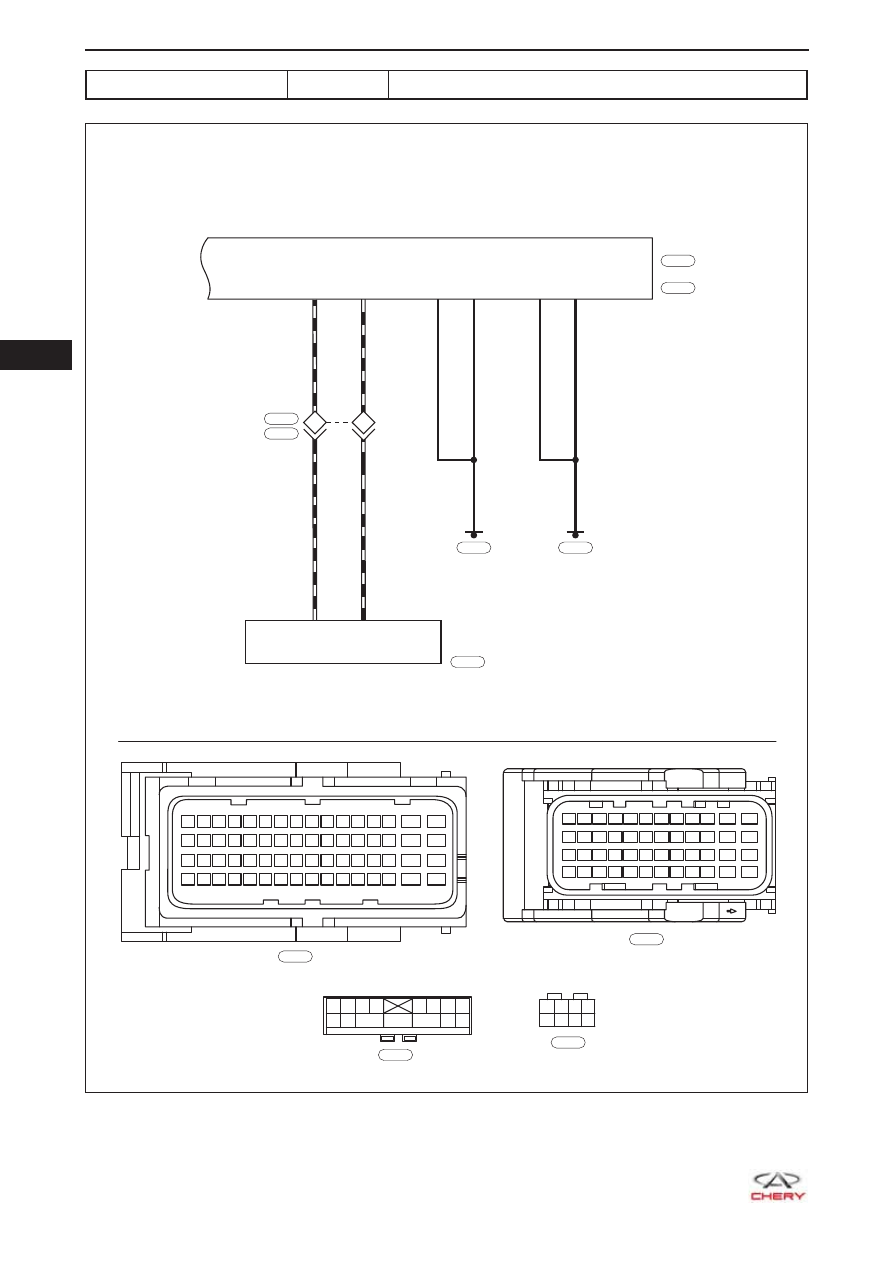

06-186

Диагностический код

U0167-87

Потеря связи с иммобилайзером

ET21065024

2-1

2-17

8

CAN H1

CAN L1

CAN H1

CAN L1

6

OB

O

OB

O

ECM-2

ECM-1

E-033

E-035

2-63

2-64

1-47

Br

Br

B

B

Br

B

1-48

E-026

E-028

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

E-027

I-034

9

10

1 2 3 4

5 6 7 8

9 10

11

12

13 14 15

W

E-027

I-018

БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ИММО
БИЛАЙЗЕРА

7

5

3

1

8

6

4

2

B

I-018

  06

06-187

Диагностический код

Описание диагности-

ческого кода

Условия появления

диагностического

кода

Возможная причина

U0167-87

Потеря связи с иммо-
билайзером

Замок зажигания в по-
ложении ON

Линия CAN или

•

разъем

Блок ECM

•

Блок иммобилайзе-

•

ра двигателя

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверьте разъем блока ECM и разъем блока иммобилайзера двигателя

a.  Отсоедините разъем E-033 блока ECM.

b.  Отсоедините разъем I-018 блока иммобилайзера двигателя.

c.  Проверьте, исправны ли разъемы.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъе-
мы

ДА

       06

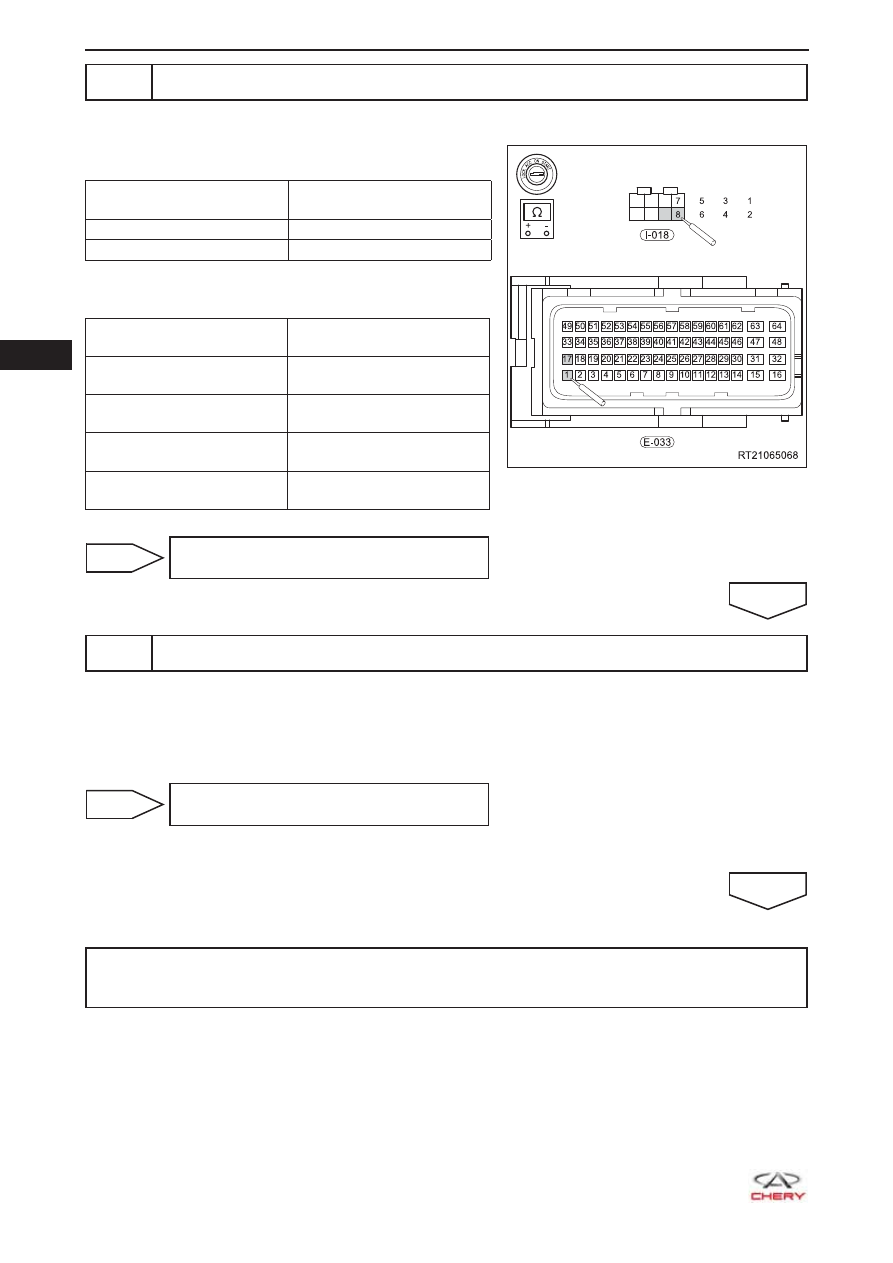

06-188

3

Проверка линии CAN (блок ECM - блок иммобилайзера двигателя)

a.  Проверьте линию CAN.



Проверка на обрыв

Подключение мульти-

метра

Условия проверки

E-033 (1) - I-018 (8)

Проводимость имеется

E-033 (17) - I-018 (6)

Проводимость имеется



Проверка на короткое замыкание

Подключение мульти-

метра

Условия проверки

E-033 (1) или I-018 (8) -

«Масса» кузова

Отсутствие проводимости

E-033 (1) или I-018 (8) -

«Масса» кузова

Отсутствие проводимости

E-033 (17) или I-018 (6) -

«Масса» кузова

Отсутствие проводимости

E-033 (17) или I-018 (6) -

«Масса» кузова

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените линию
CAN

ДА

4

Замените блок ECM и проверьте наличие диагностических кодов

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код U0167-87.

НЕИСПРАВНОСТЬ



Замените блок иммобилайзера двига-
теля

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-189

Диагностический код

P000A-00

Замедленная реакция изменения положения рас-
пределительного вала «A»

Диагностический код

P000B-00

Замедленная реакция изменения положения рас-
пределительного вала «B»

Диагностический код

Описание диагности-

ческого кода

Условия появления

диагностического

кода

Возможная причина

P000A-00

Замедленная реакция
изменения положения
распределительного
вала «A»

Замок зажигания в по-
ложении ON
Двигатель работает

Муфта регулирова-

•

ния фаз газораспре-
деления

Клапан управления

•

системы VVT

Жгут проводов или

•

разъем

Блок ECM

•

P000B-00

Замедленная реакция
изменения положения
распределительного
вала «B»

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА
