       06

06-166

b.  Проверьте разъем датчика давления хладагента.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

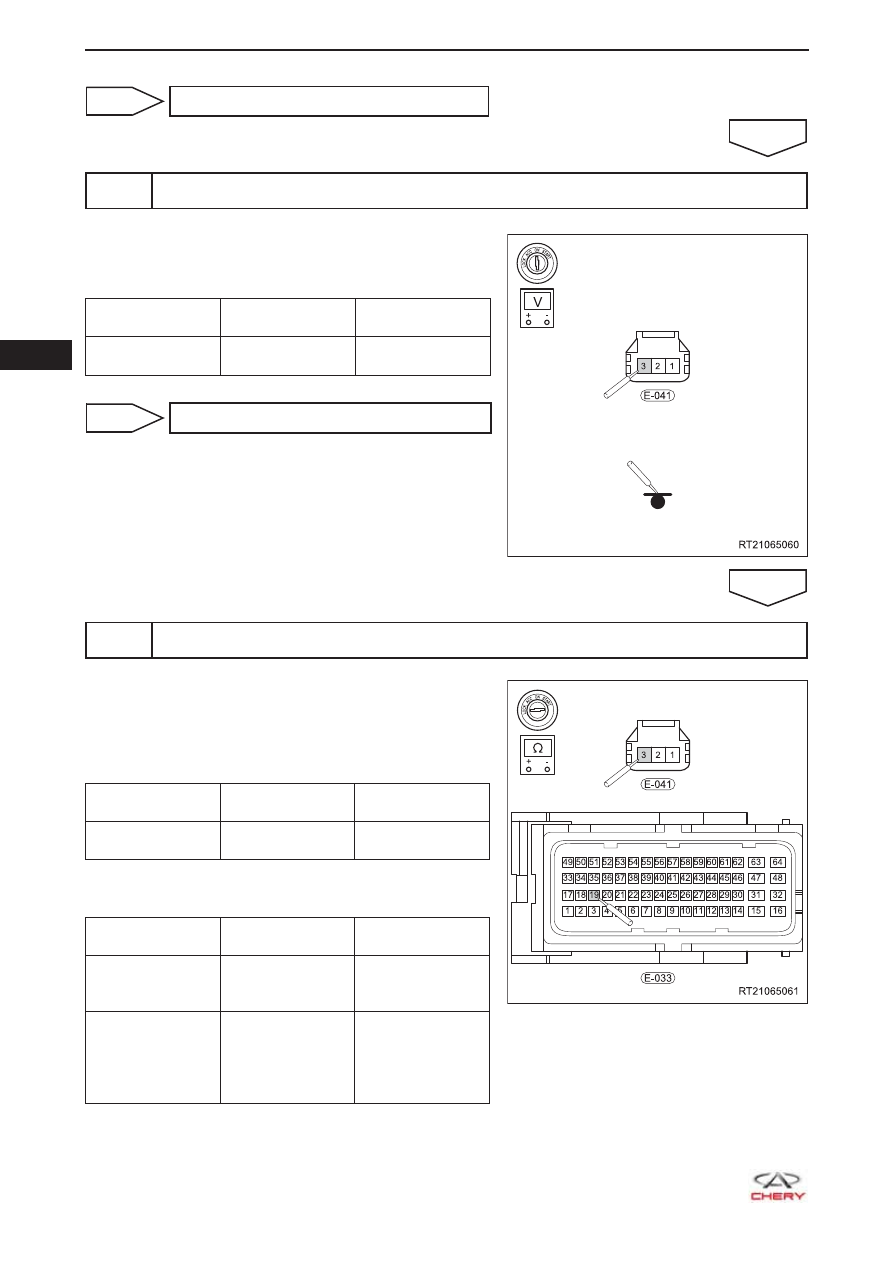

Проверка напряжения питания датчика давления хладагента

a.  Поверните замок зажигания в положение ON.

b.  Проверьте напряжение между контактом разъема

датчика давления хладагента и «массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-041 (3) - "Мас-

са" кузова

Замок зажигания

в положении ON

5 В

ДА



Переходите к этапу 5

НЕИСПРАВНОСТЬ

4

Проверка цепи питания датчика давления хладагента

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-033 блока ECM.

c.  Проверьте жгут проводов между контактами разъема.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-041 (3) - E-033

(19)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия

проверки

E-041 (3) - E-033

(19) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-041 (3) или

E-033 (19) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

  06

06-167

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (датчик давле-
ния хладагента - блок ECM)

ДА

5

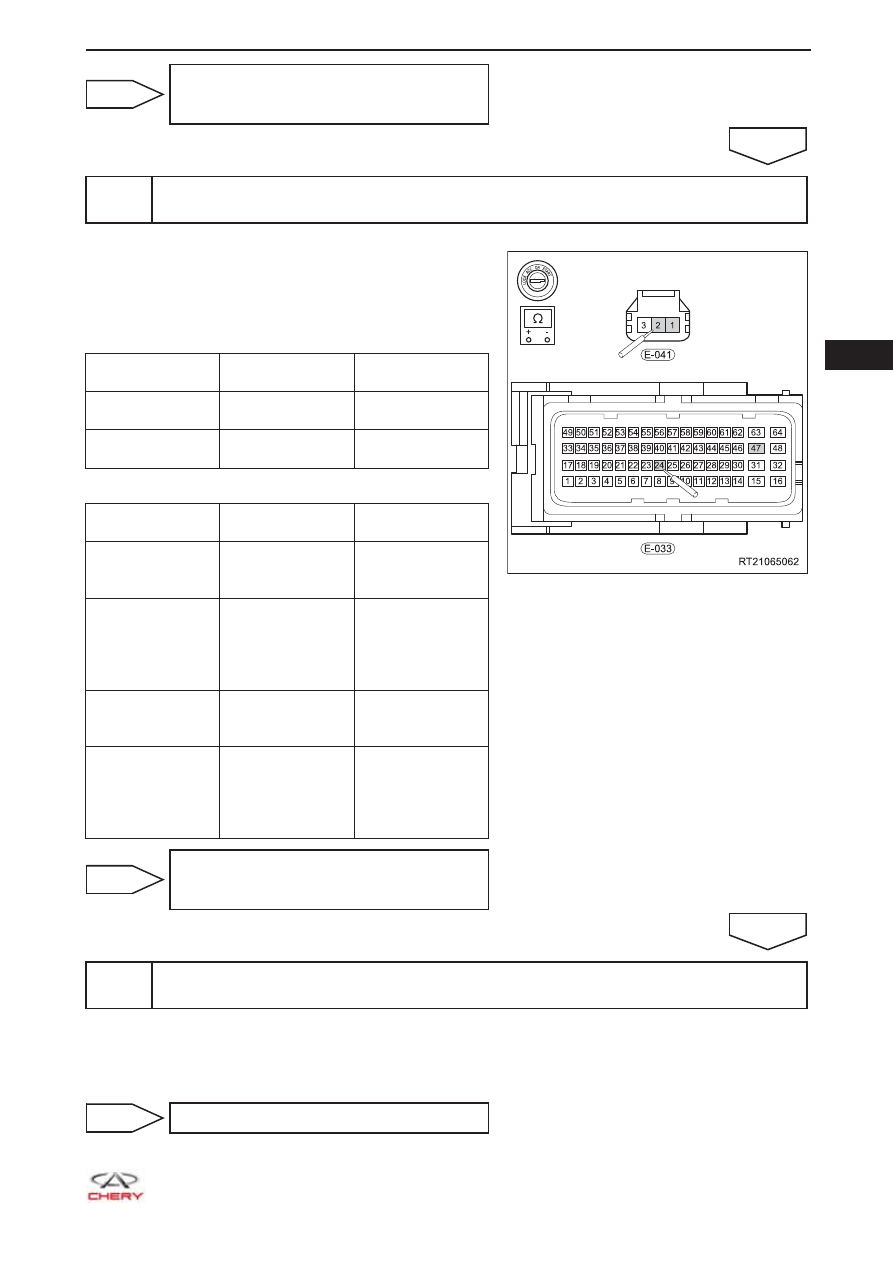

Проверка цепи сигнала и цепи соединения на «массу» датчика давления хлада-
гента

a.  Отсоедините разъем E-033 блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма датчика давления хладагента и контактами разъ-
ема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-041 (2) - E-033

(24)

Всегда

Проводимость

имеется

E-041 (1) - E-033

(47)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-041 (2) - E-033

(24) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-041 (2) или

E-033 (24) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

E-041 (1) - E-033

(47) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-041 (1) или

E-033 (47) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (датчик давле-
ния хладагента - блок ECM)

ДА

6

Замените датчик давления хладагента и проверьте наличие диагностических ко-
дов

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431 3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0531-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

       06

06-168

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-169

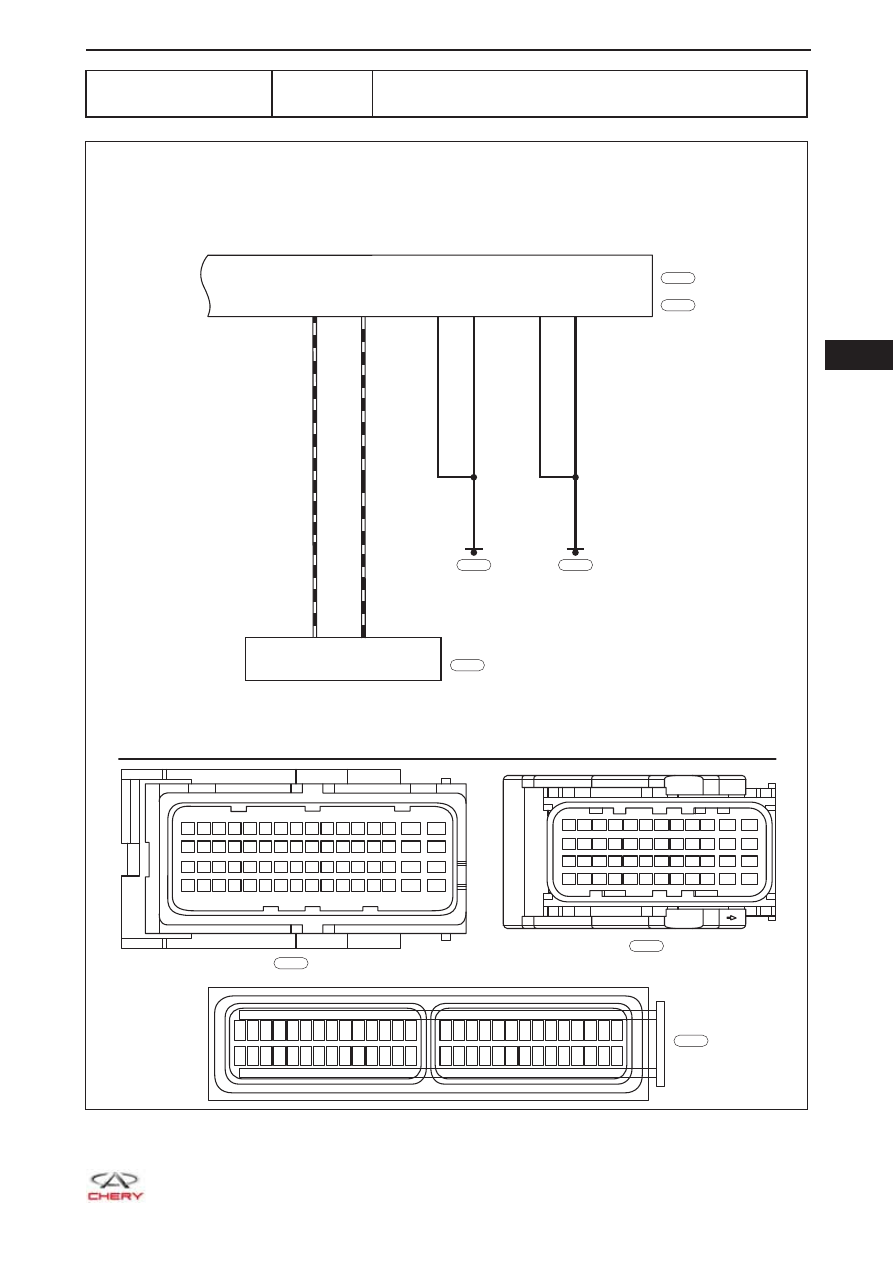

Диагностический код

U0101-87

Потеря соединения с блоком TCM (только автомоби-
ли с вариатором)

ET21065019

29 30 31 32 33 34 35 36 37 38 39 40 41 42

1 2 3 4 5 6 7 8 9 10 11 12 13 14

43 44 45 46 47 48 49 50 51 52 53 54 55 56

15 16 17 18 19 20 21 22 23 24 25 26 27 28

TCU

2-1

2-17

41

CAN H1

CAN L1

CAN H1

CAN L1

42

OB

O

OB

O

E-030

B

E-030

ECM-2

ECM-1

E-033

E-035

2-63

2-64

1-47

Br

Br

B

B

Br

B

1-48

E-026

E-028

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14
