       06

06-158

4

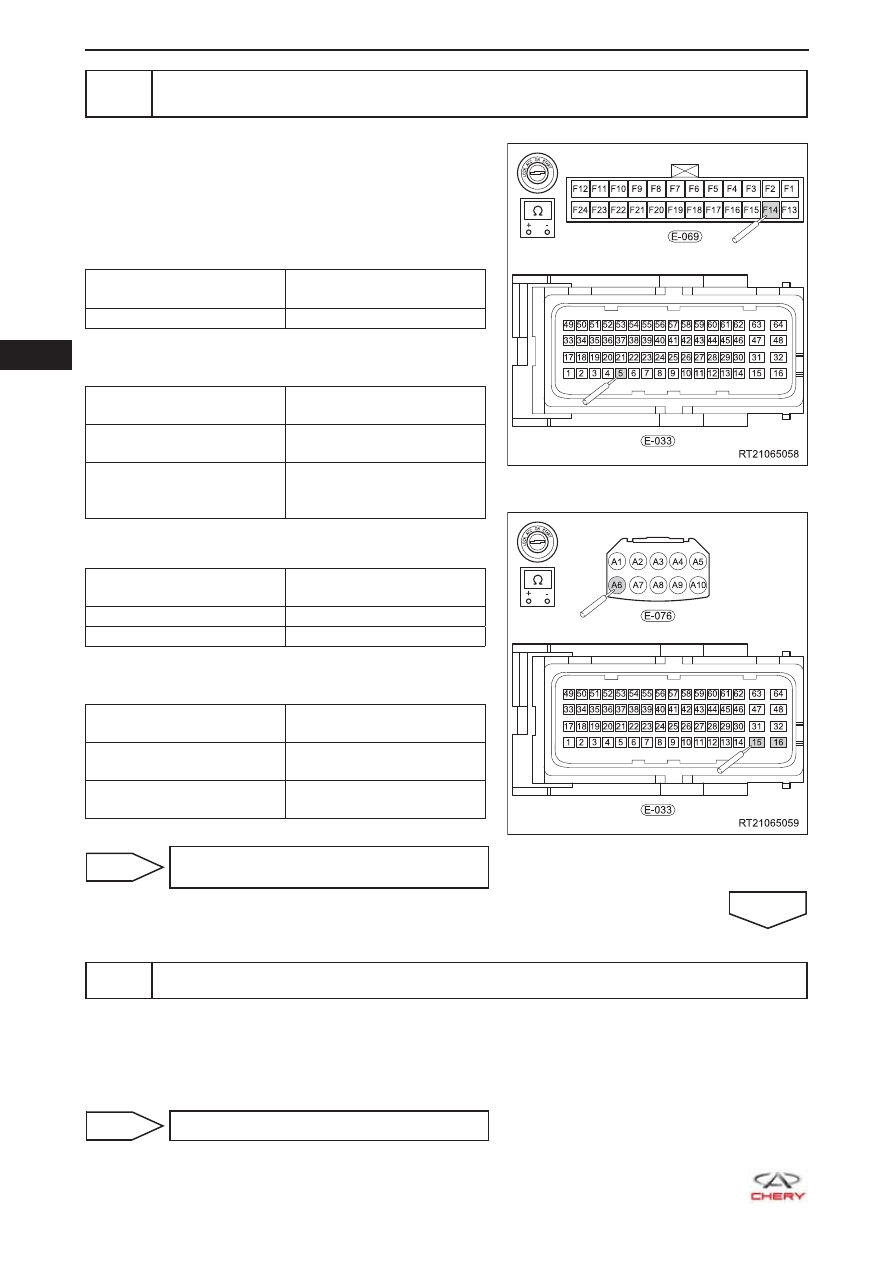

Проверка жгута проводов и разъема (блок ECM - блок предохранителей и реле в
моторном отсеке)

a.  Отсоедините разъемы E-069 и E-076 блока предо-

хранителей и реле в моторном отсеке.

b.  Отсоедините разъем E-033 блока ECM.

c.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение мульти-

метра

Условия проверки

E-033 (5) - E-069 (F14)

Проводимость имеется



Проверка на короткое замыкание

Подключение мульти-

метра

Условия проверки

E-033 (5) или E-069 (F14) -

«Масса» кузова

Отсутствие проводимости

E-033 (5) или E-069 (F14)

– «Положительный» вывод

аккумуляторной батареи

Отсутствие проводимости



Проверка на обрыв

Подключение мультиме-

тра

Условия проверки

E-033 (15) - E-076 (A6)

Проводимость имеется

E-033 (16) - E-076 (A6)

Проводимость имеется



Проверка на короткое замыкание

Подключение мульти-

метра

Условия проверки

E-033 (15) или E-076 (A6) -

«Масса» кузова

Отсутствие проводимости

E-033 (15, 16) или E-076

(A6) - «Масса» кузова

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

5

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0688-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

  06

06-159

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

       06

06-160

Диагностический код

P0604-00

Сбой ОЗУ внутреннего блока управления

Диагностический код

P0605-00

Сбой ПЗУ внутреннего блока управления

Диагностический код

Описание диагности-

ческого кода

Условия появления

диагностического

кода

Возможная причина

P0604-00

Сбой ОЗУ внутреннего
блока управления

Замок зажигания в по-
ложении ON

Жгут проводов или

•

разъем

Блок ECM

•

P0605-00

Сбой ПЗУ внутреннего
блока управления

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверка разъема блока ECM

a.  Отсоедините разъемы E-033 и E-035 блока управления двигателем (ECM).

b.  Проверьте, исправен ли разъем.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

  06

06-161

ДА

Замените блок ECM
