       06

06-142

6

Проверка предохранителя блока ECM

a.  Извлеките предохранитель EF19 (10 A) блока ECM из блока предохранителей и реле в моторном

отсеке.

b.  Проверьте сопротивление предохранителя EF19.



Нормальное значение сопротивления: менее 1 Ом

НЕИСПРАВНОСТЬ



Замените предохранитель блока ECM

ДА

7

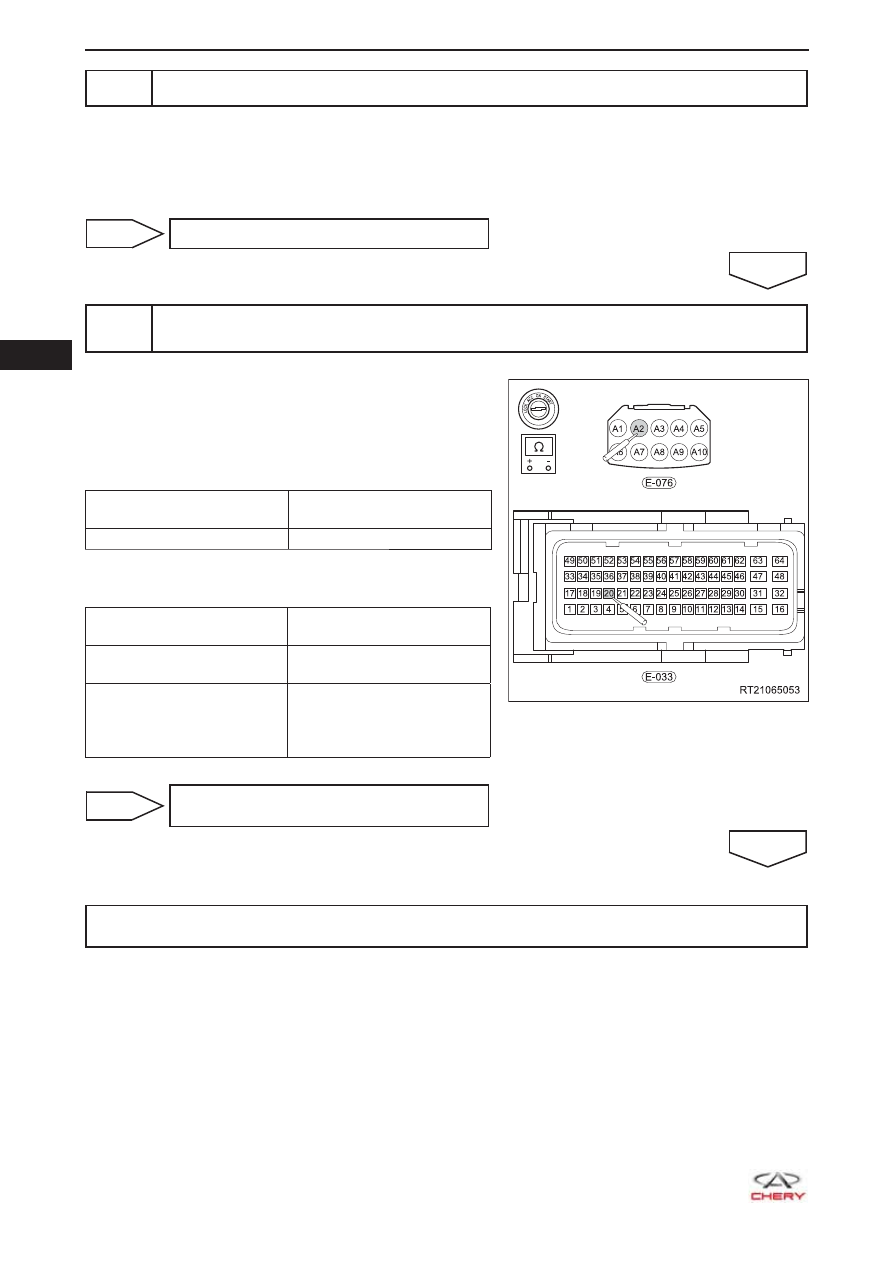

Проверка жгута проводов и разъема (блок ECM - блок предохранителей и реле в
моторном отсеке)

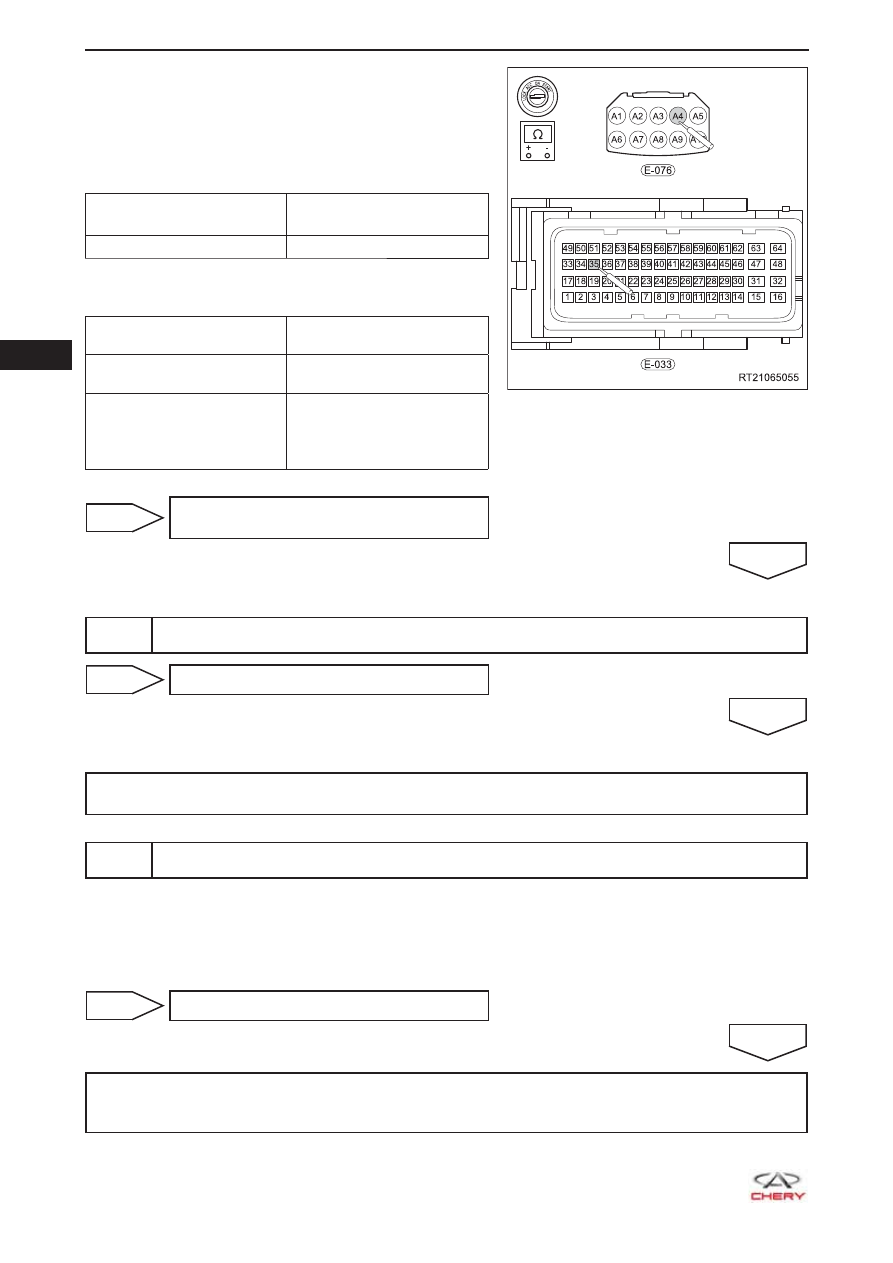

a.  Отсоедините разъем E-076 блока предохранителей

и реле в моторном отсеке.

b.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение мульти-

метра

Условия проверки

E-033 (20) - E-076 (A2)

Проводимость имеется



Проверка на короткое замыкание

Подключение мульти-

метра

Условия проверки

E-033 (20) или E-076 (A2) –

«Масса» кузова

Отсутствие проводимости

E-033 (20) или E-076

(A2) – «Положительный»

вывод аккумуляторной

батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

Отремонтируйте или замените блок предохранителей и реле в моторном отсеке или жгут
проводов (блок предохранителей и реле в моторном отсеке - аккумуляторная батарея)

  06

06-143

8

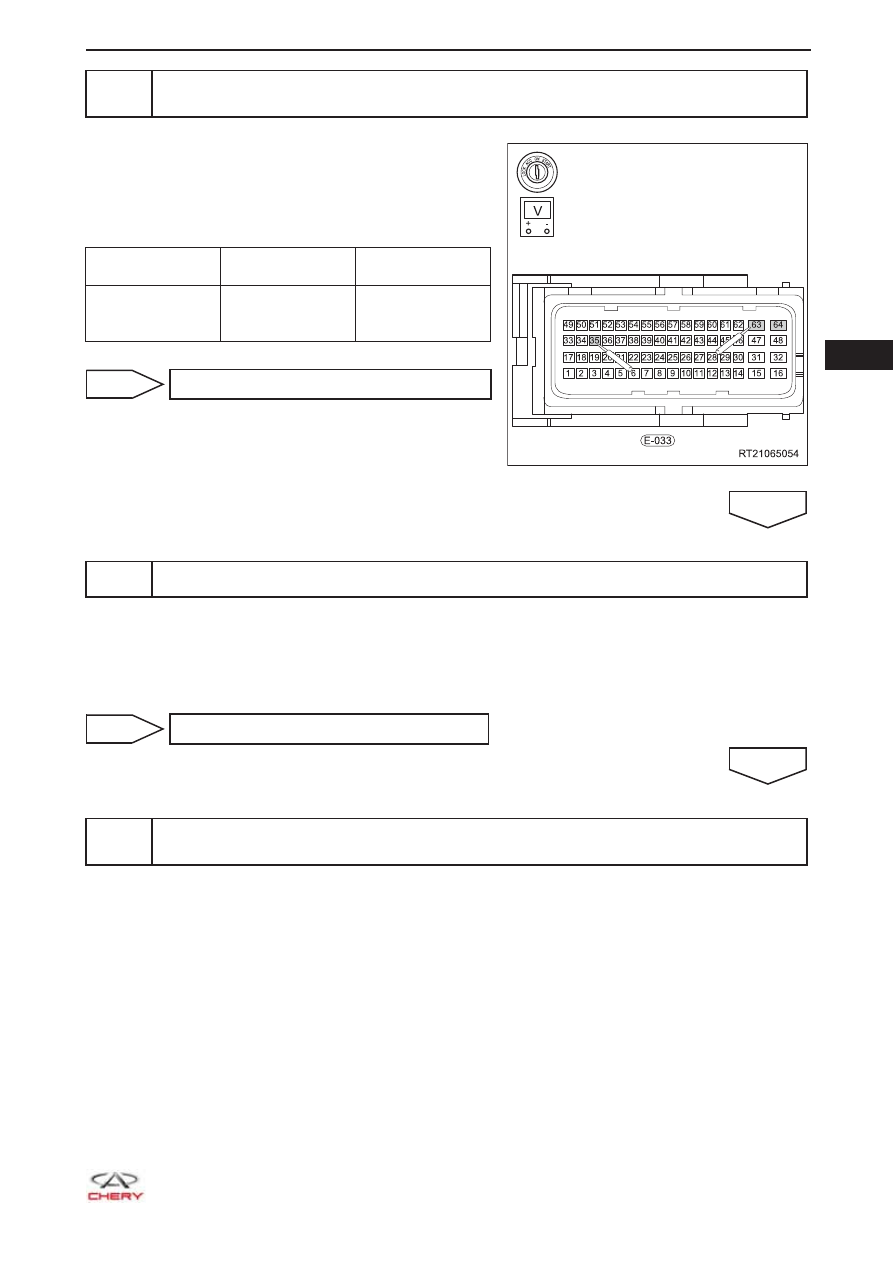

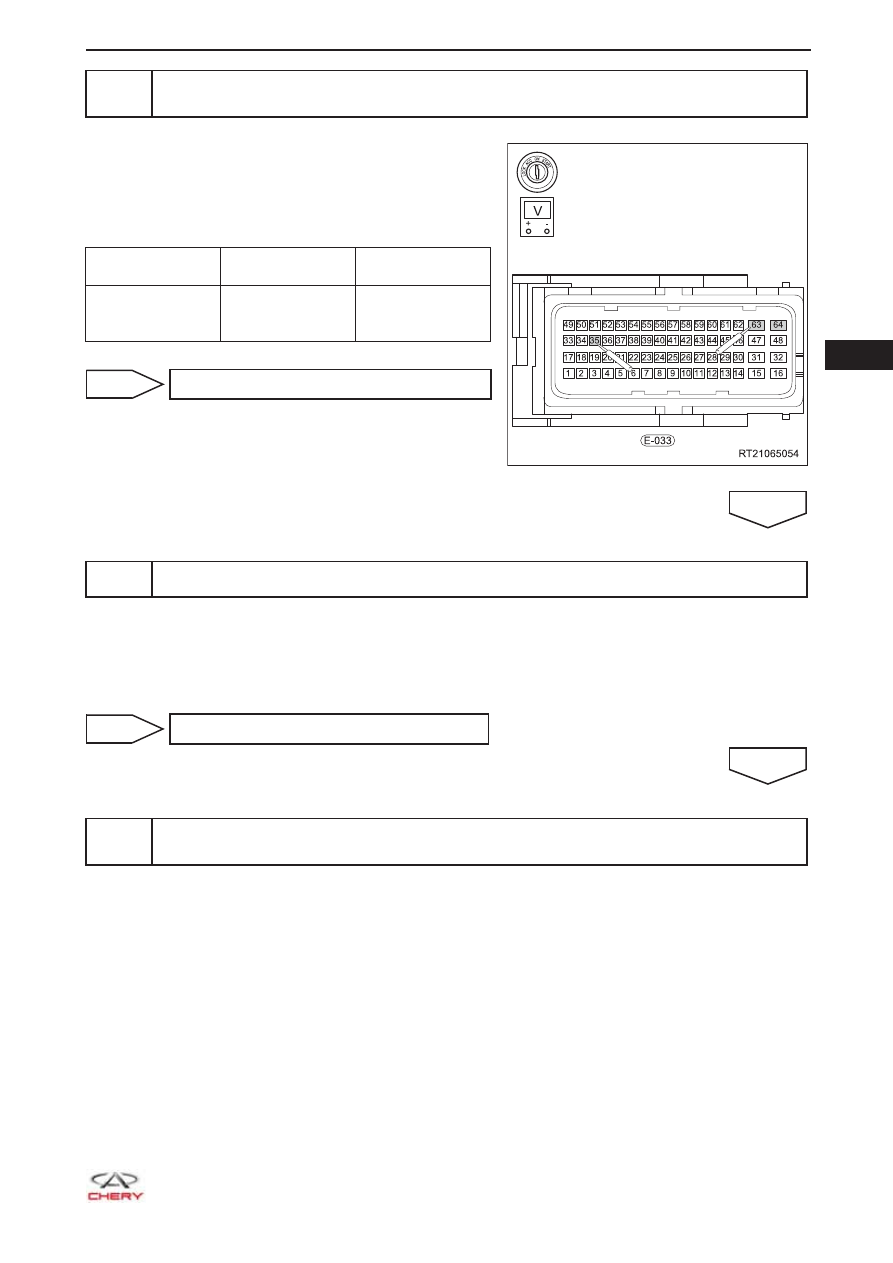

Проверка напряжения питания блока ECM (напряжение на контактах замка за-
жигания)

a.  Присоедините разъем E-076 блока предохраните-

лей и реле в моторном отсеке.

b.  Поверните замок зажигания в положение ON.

с.  Проверьте напряжение между контактами разъема

E-033 блока ECM.

Подключение

мультиметра

Условия

Условия

проверки

E-033 (35) -

E-033 (63) или

E-033 (64)

Замок зажигания

в положении ON

11 - 14 В

ДА



Переходите к этапу 12

НЕИСПРАВНОСТЬ

9

Проверка предохранителя блока ECM

a.  Извлеките предохранитель EF17 (10 A) из блока предохранителей и реле в моторном отсеке.

b.  Проверьте сопротивление предохранителя EF17.

Нормальное значение сопротивления: менее 1 Ом

НЕИСПРАВНОСТЬ



Замените предохранитель

ДА

10

Проверка жгута проводов и разъема (блок ECM - блок предохранителей и реле в
моторном отсеке)

       06

06-144

a.  Отсоедините разъем E-076 блока предохранителей

и реле в моторном отсеке.

b.  Проверьте жгут проводов между контактами разъе-

ма блока ECM и контактами разъема блока предо-
хранителей и реле в моторном отсеке.



Проверка на обрыв

Подключение мульти-

метра

Условия проверки

E-033 (35) - E-076 (A4)

Проводимость имеется



Проверка на короткое замыкание

Подключение мульти-

метра

Условия проверки

E-033 (35) или E-076 (A4)
– «Масса» кузова

Отсутствие проводимости

E-033 (35) или E-076 (A4)
– «Положительный» вывод
аккумуляторной батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

11

Проверка замка зажигания в сборе (

см. с. 15-67

)

НЕИСПРАВНОСТЬ



Замените замок зажигания в сборе



ДА

Отремонтируйте или замените блок предохранителей и реле в моторном отсеке или жгут
проводов (блок предохранителей и реле в моторном отсеке - замок зажигания)

12

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел “Процедура подтверждения диагностических кодов”.

c.  Проверьте, сохраняется ли диагностический код P0560-00, P0562-00 или P0563-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-145

Диагностический код

P0627-00

Цепь «A» управления топливным насосом/Обрыв

Диагностический код

P0628-00

Цепь «A» управления топливным насосом, низкий
уровень сигнала

Диагностический код

P0629-00

Цепь «A» управления топливным насосом, высокий
уровень сигнала
