Chery Tiggo 5 (T21). Руководство по ремонту - часть 72

       06

06-134

Диагностический код

Описание диагности-

ческого кода

Условия появления

диагностического

кода

Возможная причина

P0480-00

Цепь управления вен-
тилятором 1 системы
охлаждения воздуха

Замок зажигания в по-
ложении ON

Реле вентилятор

•

системы охлажде-
ния

Блок управления

•

вентилятором си-
стемы охлаждения

Предохранитель

•

Жгут проводов или

•

разъем

Блок ECM

•

P0481-00

Цепь управления вен-
тилятором 2 системы
охлаждения воздуха

P0691-00

Цепь управления вен-
тилятором 1 системы
охлаждения воздуха,
низкий уровень сигнала

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

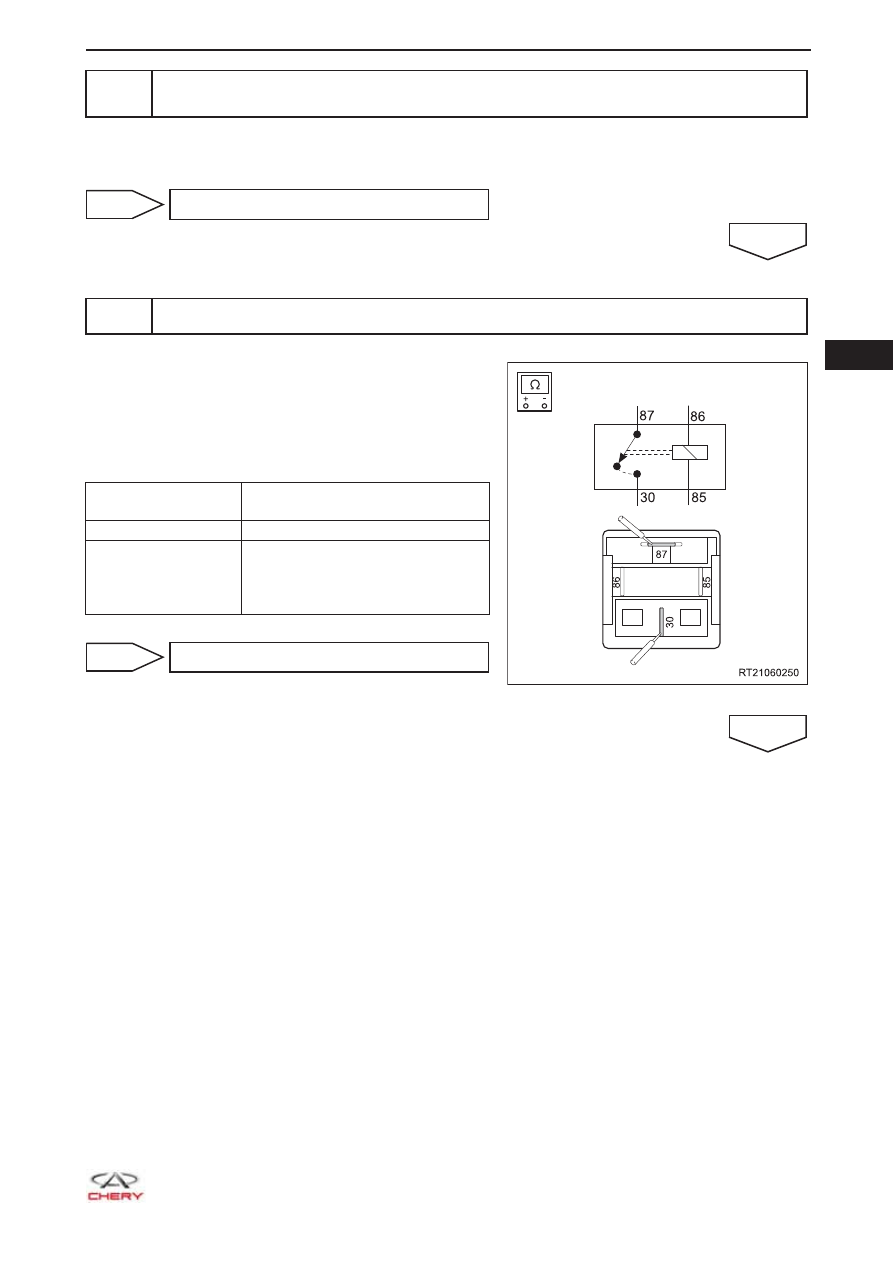

  06

06-135

2

Проверка разъема блока управления вентилятором системы охлаждения двига-
теля

a.  Отсоедините разъем E-046 блока управления вентилятором системы охлаждения.

b.  Проверка разъема блока управления вентилятором системы охлаждения двигателя.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверьте предохранитель и реле вентилятора системы охлаждения двигателя

a.  Извлеките предохранитель и реле вентилятора си-

стемы охлаждения двигателя из блока предохрани-
телей и реле в моторном отсеке.

b.  Проверьте, исправен ли предохранитель.

c.  Проверьте реле вентилятора системы охлаждения

двигателя.

Подключение

мультиметра

Условия проверки

30 - 87

Отсутствие проводимости

30 - 87

Проводимость имеется (если

напряжение аккумуляторной

батареи приложено к контактам

85 и 86)

НЕИСПРАВНОСТЬ



Замените предохранитель или реле

ДА

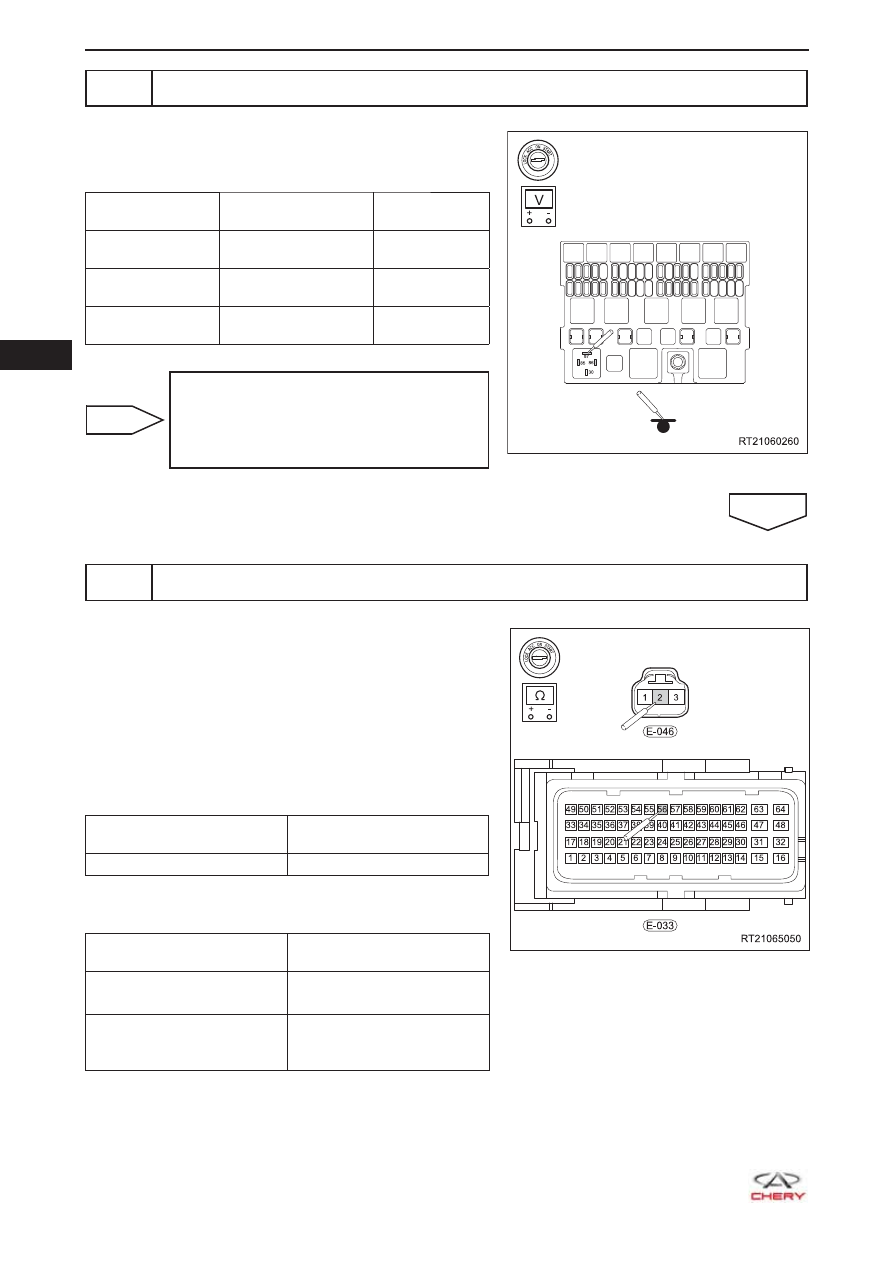

       06

06-136

4

Проверка напряжения в цепи реле вентилятора системы охлаждения двигателя

a.  Проверьте напряжение на контактах реле вентиля-

тора системы охлаждения двигателя (сторона блока
предохранителей и реле в моторном отсеке).

Подключение

мультиметра

Условия

Условия про-

верки

Контакт 87 -

"Масса" кузова

Всегда

11 - 14 В

Контакт 86 -

"Масса" кузова

Замок зажигания в

положении ON

11 - 14 В

Контакт 85 -

"Масса" кузова

Всегда

0 V

НЕИСПРАВНОСТЬ



Проверьте блок предохранителей и
реле в моторном отсеке двигателя,
отремонтируйте или замените жгут
проводов или разъем (реле вентиля-
тора - аккумуляторная батарея)

ДА

5

Проверьте жгут проводов и разъемы

a.  Отсоедините разъем E-059 блока предохранителей

и реле.

b.  Отсоедините разъем E-033 блока ECM.

c.  Проверьте жгут проводов между разъемом блока

управления вентилятором системы охлаждения и
разъемом блока управления двигателем, разъемом
блока предохранителей и реле в моторном отсеке и
«массой» кузова.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-033 (56) - E-046 (2)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-033 (56) - E-046 (2) -

«Масса» кузова

Отсутствие проводимости

E-033 (56) или E-046 (2)

- «положительный» вывод

аккумуляторной батареи

Отсутствие проводимости



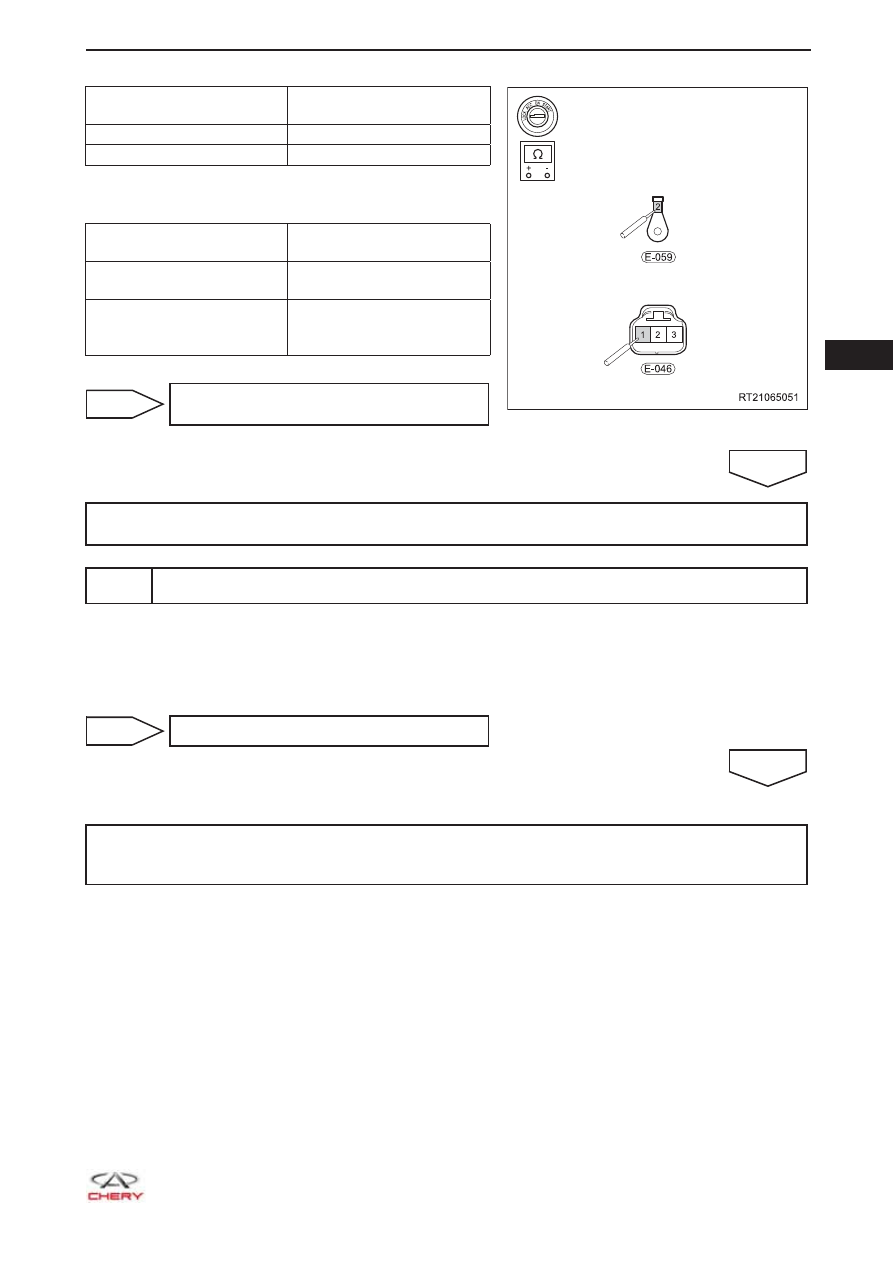

  06

06-137



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-059 (2) - E-046 (1)

Проводимость имеется

E-046 (3) - "Масса" кузова

Проводимость имеется



Проверка на короткое замыкание

Подключение мульти-

метра

Условия проверки

E-059 (2) - E-046 (1) -

«Масса» кузова

Отсутствие проводимости

E-059 (2) или E-046 (1) - «по-
ложительный» вывод аккуму-

ляторной батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

Замените блок управления вентилятором системы охлаждения двигателя и переходите к
этапу 6

6

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0480-00, P0481-00 или P0691-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
