Chery Tiggo 5 (T21). Руководство по ремонту - часть 71

       06

06-130

5

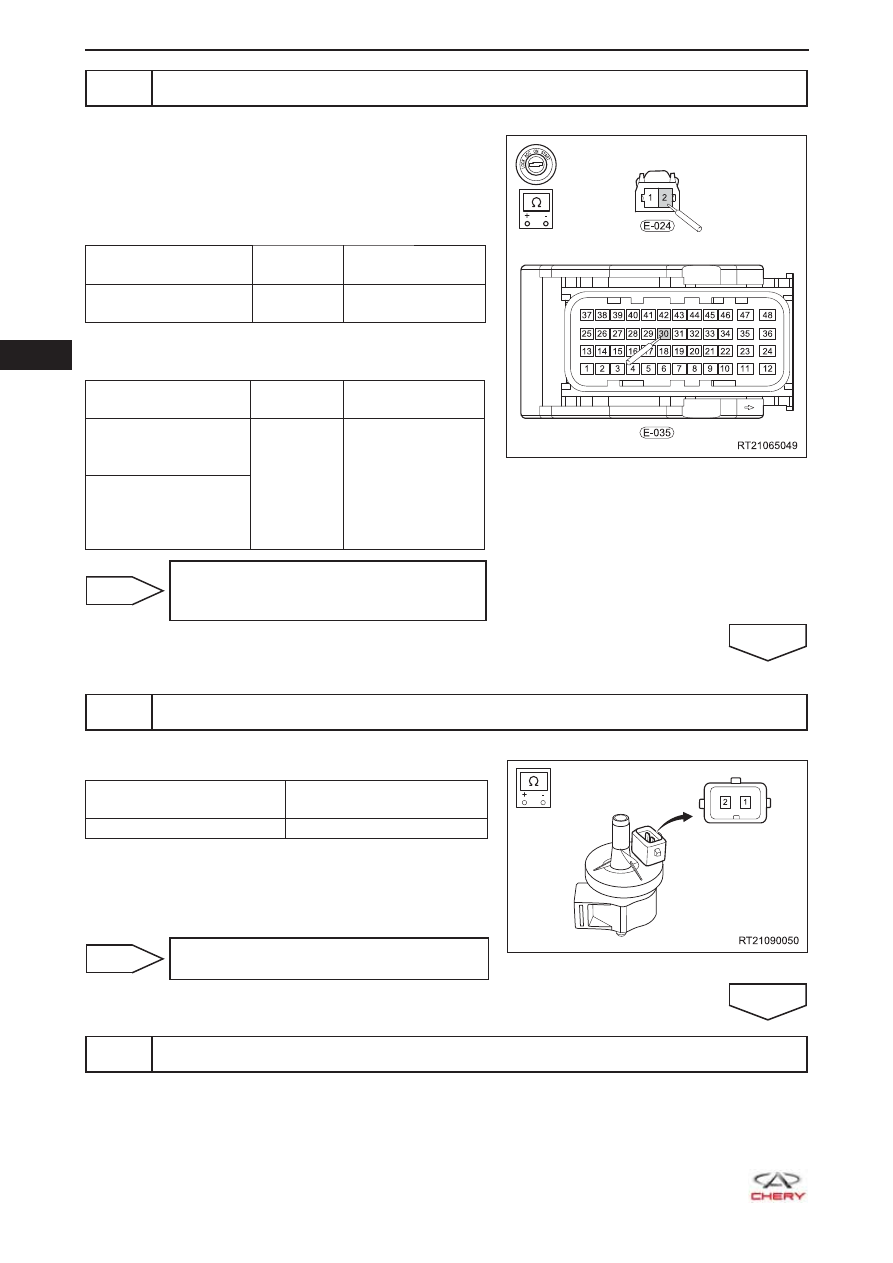

Проверка цепи управления электромагнитного клапана адсорбера

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма электромагнитного клапана адсорбера и контак-
тами разъема блока ECM.



Проверка на обрыв

Подключение муль-

тиметра

Условия

Условия про-

верки

E-024 (2) - E-035 (30)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение муль-

тиметра

Условия

Условия про-

верки

E-024 (2) или E-035

(30) - «Масса» кузова

Всегда

Отсутствие про-

водимости

E-024 (2) или E-035

(30) - «положительный»

вывод аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (электромагнит-
ный клапан адсорбера – блок ECM)

ДА

6

Проверка электромагнитного клапана адсорбера

a.  Проверьте электромагнитный клапан адсорбера.

Подключение мульти-

метра

Условия проверки

1 - 2

26 ± 4 Ом (20°C)

b.  При подаче напряжения аккумуляторной батареи

на контакты 1 и 2 клапан должен открываться, когда
воздух всасывается в клапан. При отсутствии подачи
напряжения аккумуляторной батареи клапан должен
закрыться, если воздух засосан в клапан.

НЕИСПРАВНОСТЬ



Замените электромагнитный клапан
адсорбера

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431 3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0444-00, P0458-00 или P0459-00.

  06

06-131

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

       06

06-132

Диагностический код

P0480-00

Цепь управления вентилятором 1 системы охлажде-
ния воздуха

Диагностический код

P0481-00

Цепь управления вентилятором 2 системы охлажде-
ния воздуха

Диагностический код

P0691-00

Цепь управления вентилятором 1 системы охлажде-
ния воздуха, низкий уровень сигнала

  06

06-133

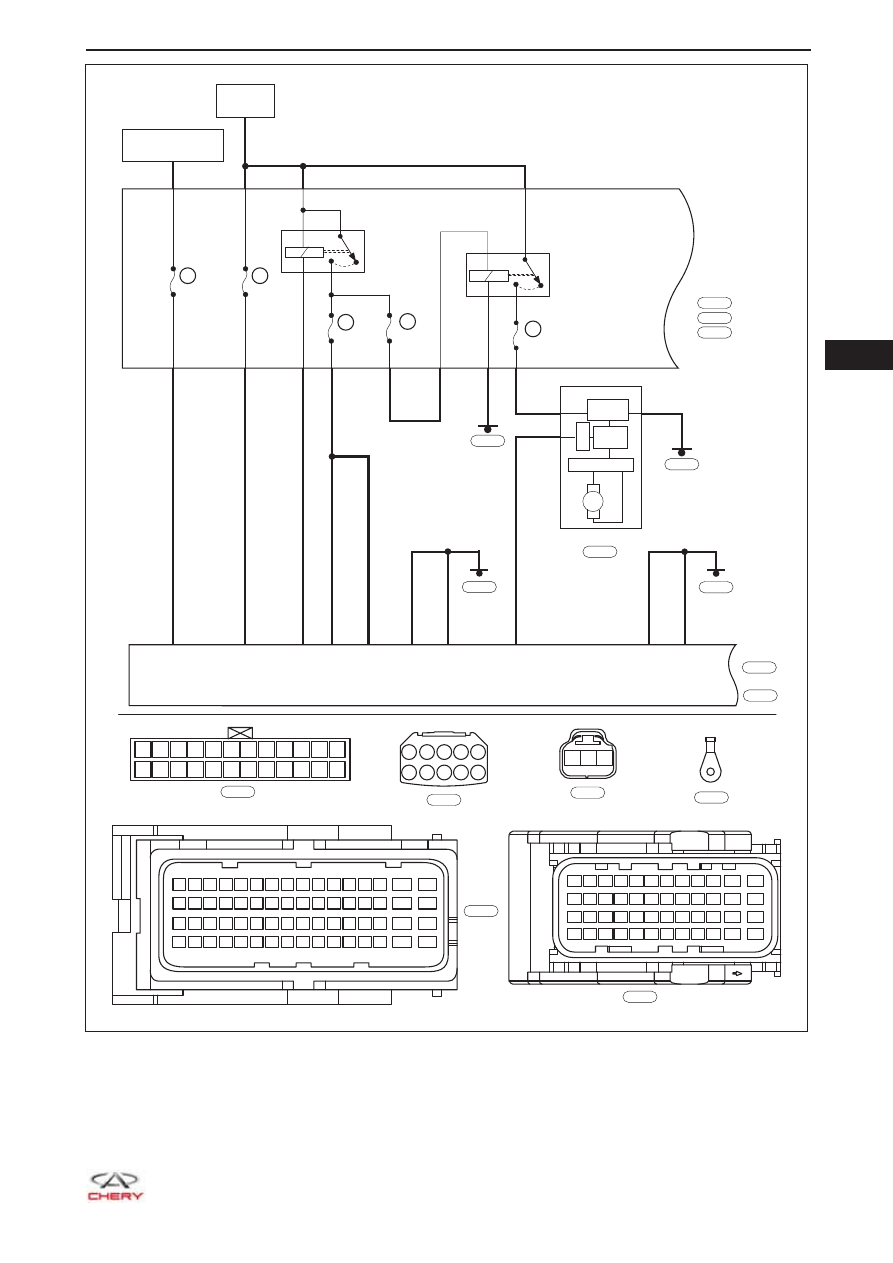

ET21065014

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

ECM-1

E-035

EF38

7.5A

Gr

E-046

1 2

3

2

E-059

A8

RL

F21

85

87

86

30

MF02

60A

B

BY

R

F22 2

1

2

2-56

B

3

RL

M

E-059

E-078

E-046

E-051

1-47

Br

Br

1-48

E-028

2-63

B

B

2-64

E-026

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ
РЕЛЕ БЛОКА
ECM

РЕЛЕ
ВЕНТИ
ЛЯТОРА

БЛОК
ПРЕДОХРАНИТЕЛЕЙ
И РЕЛЕ
В МОТОРНОМ ОТСЕКЕ

БЛОК УПРАВЛЕНИЯ ВЕНТИЛЯТОРАМИ

РЕГУЛЯТОР

НАПРЯЖЕНИЯ

ВЫХОД

ВХОД

МИКРОПРО

ЦЕССОР

ПОЛОЖЕНИЕ ON ИЛИ START

ЗАМКА ЗАЖИГАНИЯ
