Chery Tiggo 5 (T21). Руководство по ремонту - часть 50

       06

06-46

ET21065004

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

10A

EF27

RL

LR

LG

LG

LR

LY

LG

LG

LR

C9

1-38 1-21

1-27 1-45

3

1

2

4

5

16

23

18

17

E-007
E-038

E-017

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

3

6

2

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

L

E-023

E-023

B

E-007

1 2 3 4 5

B

E-017

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

ECM-1

E-035

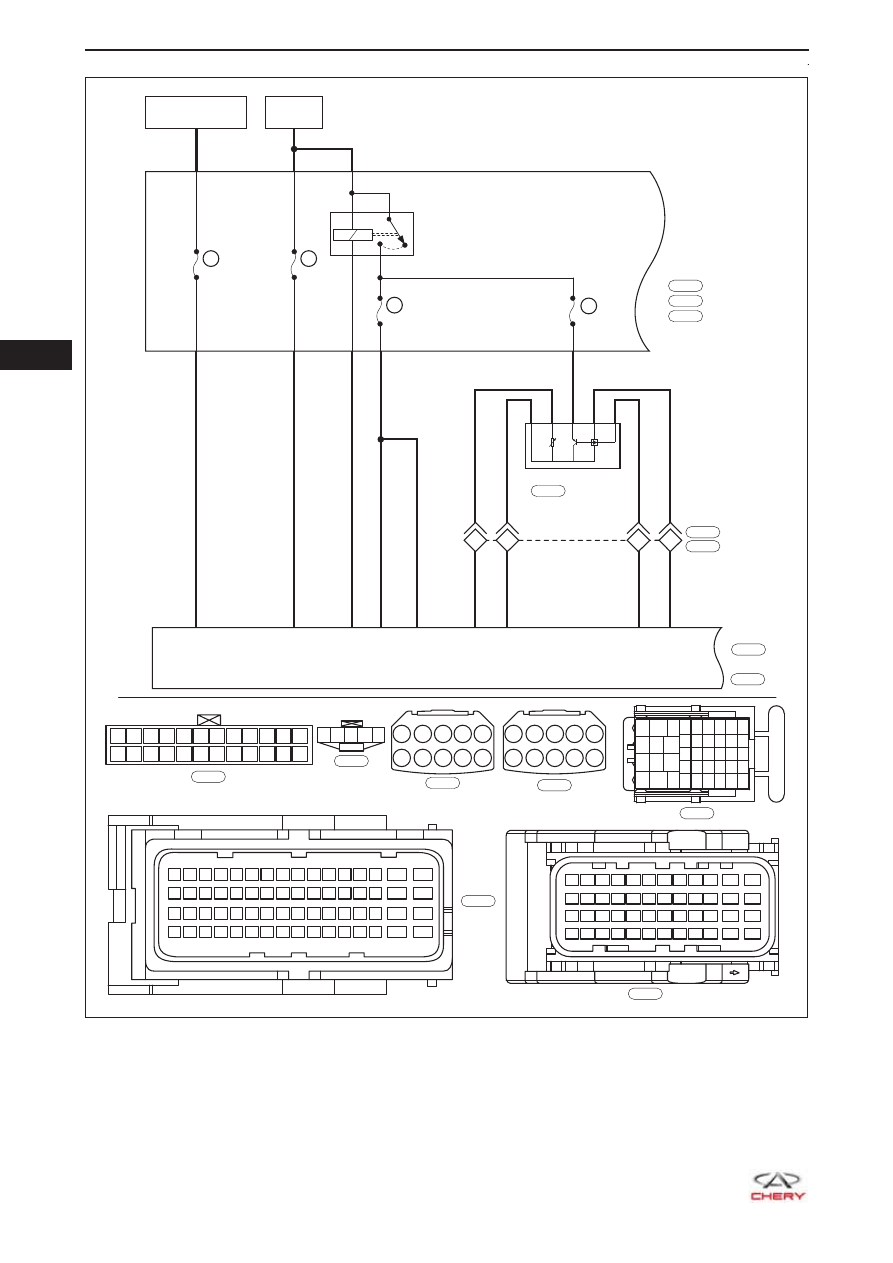

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ
БЛОКА ECM

БЛОК
ПРЕДОХРА
НИТЕЛЕЙ И РЕЛЕ
В МОТОРНОМ ОТСЕКЕ

МАССОВЫЙ РАСХОДОМЕР ВОЗДуХА

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

  06

06-47

Диагностический

код

Описание

диагностического кода

Условия появления

диагностического

кода

Возможная причина

P0101-00

Диапазон/характеристики
цепи датчика массового или
объемного расхода воздуха

Замок зажигания в
положении ON
Двигатель работает

Расходомер воз-

•

духа

Жгут проводов

•

или разъем

Блок ECM

•

P0102-00

Цепь датчика массового или
объемного расхода возду-
ха, низкий уровень сигнала

P0103-00

Цепь датчика массового
или объемного расхода
воздуха, высокий уровень
сигнала

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

       06

06-48

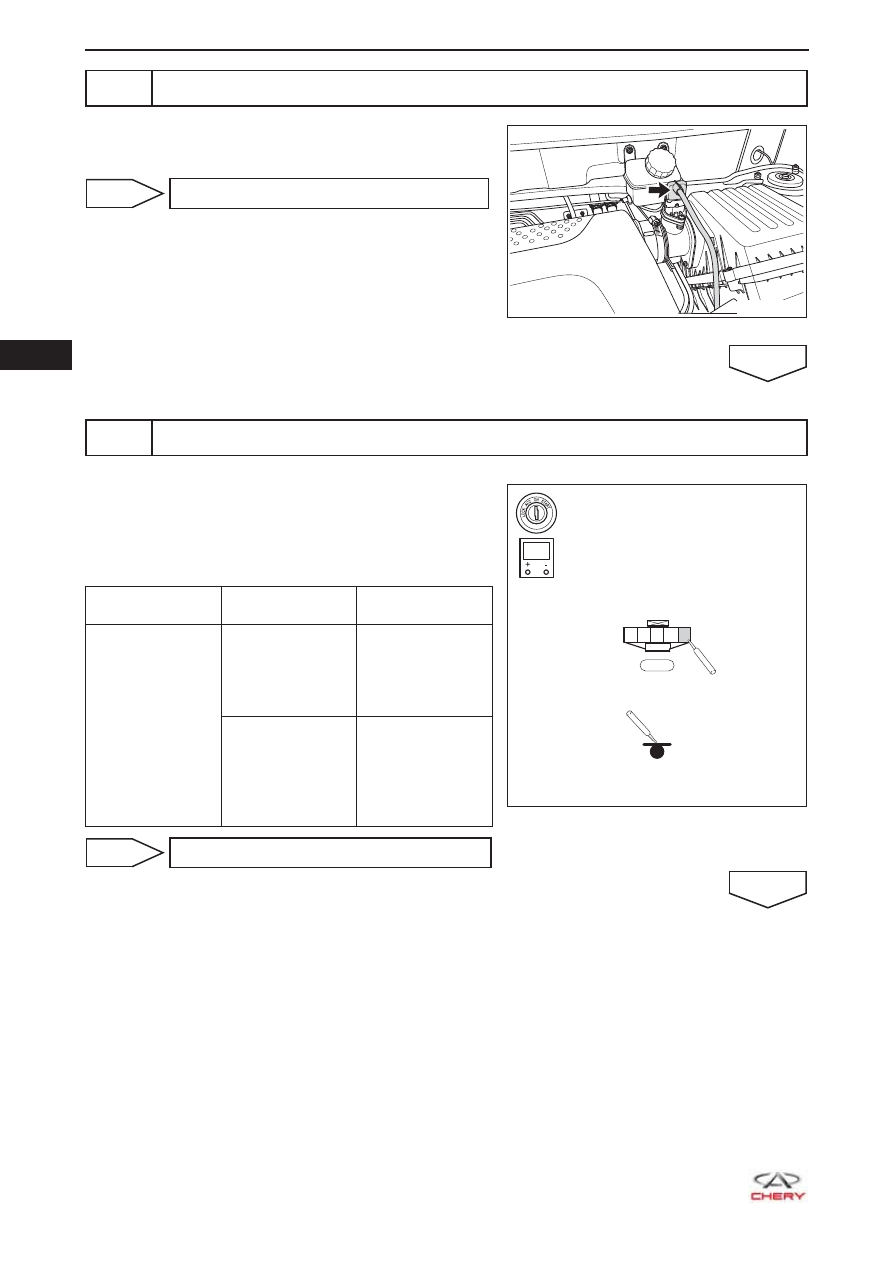

2

Проверьте разъем расходомера воздуха

a.  Отсоедините разъем E-017 расходомера воздуха.

b.  Проверьте разъем расходомера воздуха.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем



ДА

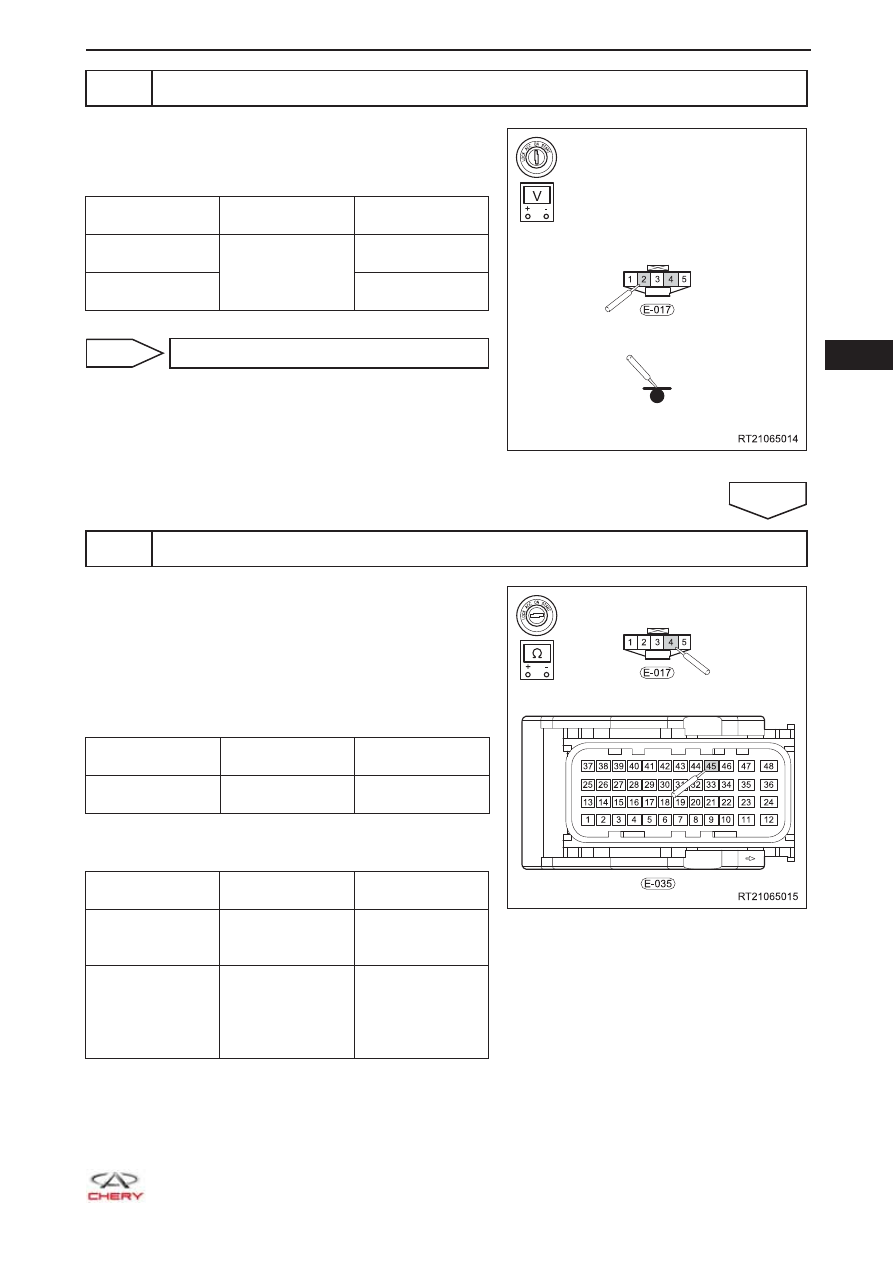

3

Проверка напряжения сигнала расходомера воздуха

a.  Присоедините разъем E-017 расходомера воздуха.

b.  Поверните замок зажигания в положение ON и запу-

стите двигатель.

c.  С помощью мультиметра измерьте напряжение меж-

ду контактом 5 разъема E-017 и «массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-017 (5) - "мас-

са" кузова

Холостой ход

Напряжение

составляет

примерно 1,3В

(величина зави-

сит от модели)

Быстрое нажатие

педали акселе-

ратора

Мгновенное
напряжение

составляет при-

мерно 4 В (вели-

чина зависит от

модели)

ДА



Переходите к этапу 8

НЕИСПРАВНОСТЬ

RT21060050

E-017

1 2 3 4 5

V

RT21060060

  06

06-49

4

Проверьте напряжение питания расходомера воздуха

a.  Отсоедините разъем E-017 расходомера воздуха.

b.  Проверьте напряжение между контактами разъема

расходомера воздуха и «массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-017 (4) - "мас-

са" кузова

Замок зажигания

в положении ON

5 В

E-017 (2) - "мас-

са" кузова

11 - 14 В

ДА



Переходите к этапу 6

НЕИСПРАВНОСТЬ

5

Проверьте цепь питания расходомера воздуха

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM и разъем

E-023 блока предохранителей и реле в моторном от-
секе.

c.  Проверьте жгут проводов между контактами разъе-

ма.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия

проверки

E-017 (4) - E-035

(45)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия

проверки

E-017 (4) - E-035

(45) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-017 (4) или

E-035 (45) - «по-

ложительный»

вывод аккумуля-

торной батареи

Всегда

Отсутствие про-

водимости
