Chery Tiggo 5 (T21). Руководство по ремонту - часть 49

       06

06-42

4

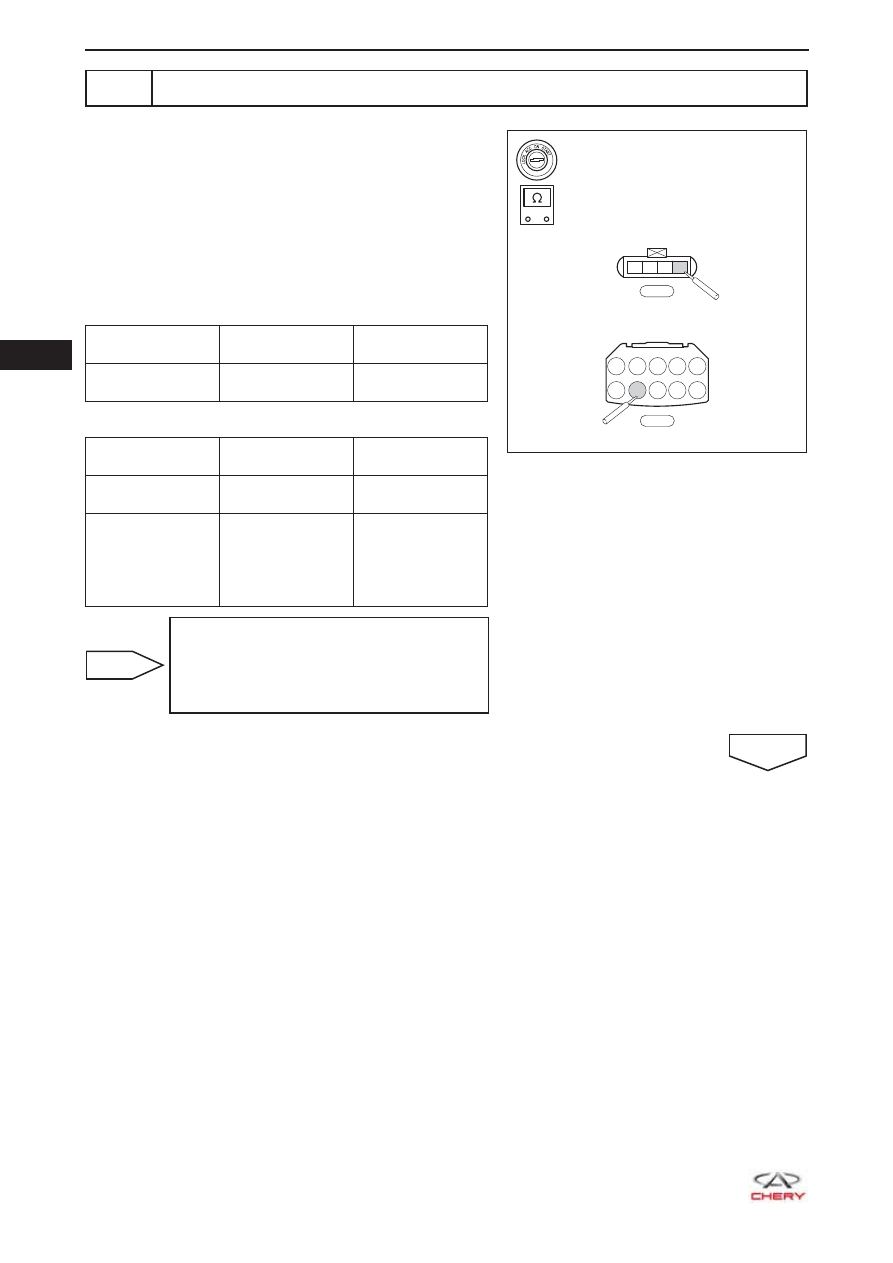

Проверка цепи питания заднего кислородного датчика

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте предохранитель EF39 и главное реле.

с.   Отсоедините разъем E-076 блока предохранителей

и реле в моторном отсеке.

d.  Проверьте жгут проводов между контактами разъ-

ема заднего кислородного датчика и контактами
разъема блока предохранителей и реле в моторном
отсеке.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-043 (4) - E-076

(A7)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-043 (4) или

E-076 (A7)

Всегда

Отсутствие про-

водимости

E-043 (4) или

E-076 (A7) - «По-

ложительный»

вывод аккумуля-

торной батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените предохранитель, глав-
ное реле, жгут проводов или разъем
(задний кислородный датчик - блок
предохранителей и реле в моторном
отсеке)

ДА

E-076

E-043

1 2

3 4

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

-

+

RT21065012

  06

06-43

5

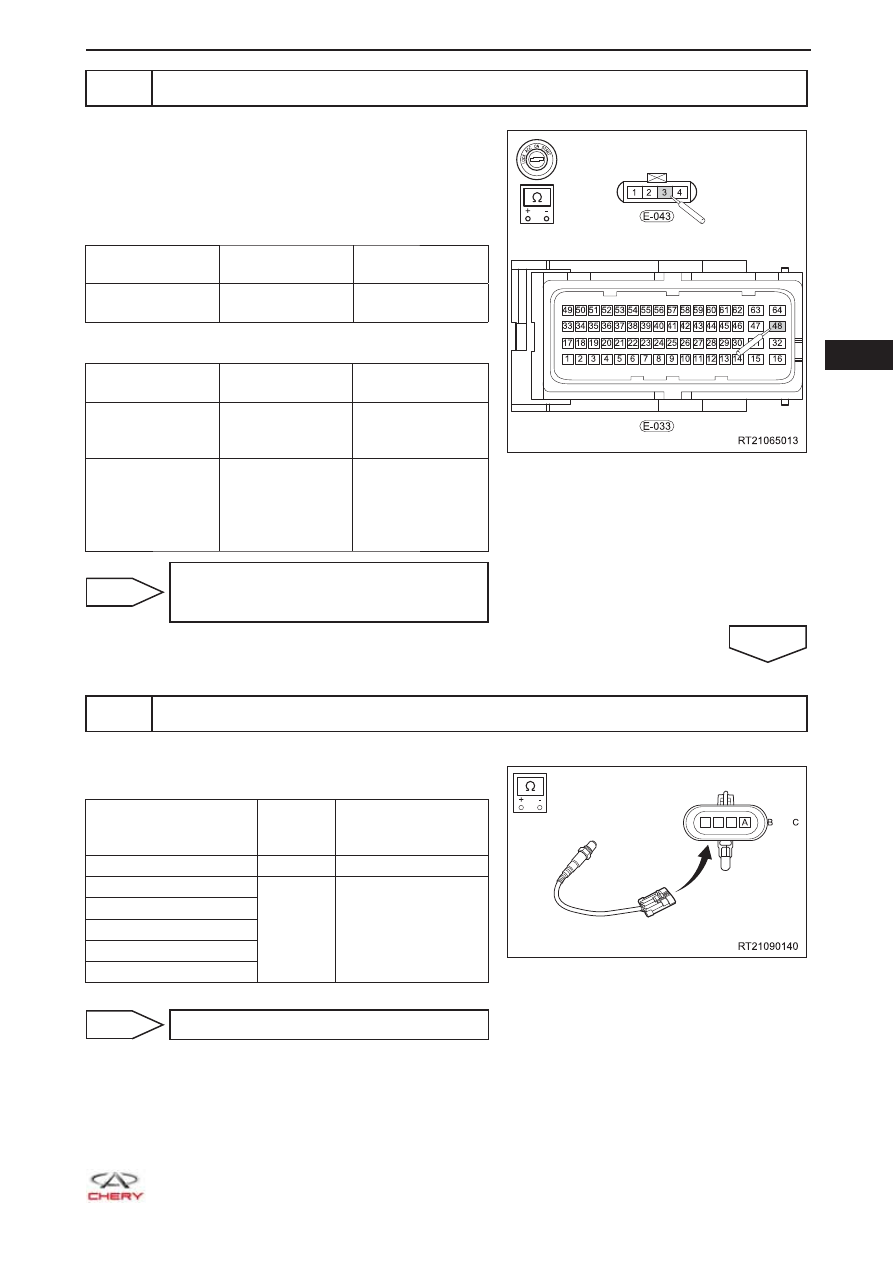

Проверка цепи управления подогревателем заднего кислородного датчика

a.  Отсоедините разъем E-033 блока ECM.

b.  Проверьте жгут проводов между контактами разъ-

ема заднего кислородного датчика и контактами
разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-043 (3) - E-033

(48)

Всегда

Проводимость

имеется

Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-043 (3) - E-033

(48) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-043 (3) или

E-033 (48) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (задний кисло-
родный датчик - блок ECM)

ДА

6

Проверка подогревателя заднего кислородного датчика

a. Измерьте сопротивление заднего кислородного

датчика.

Проверка подогре-

вателя заднего кис-

лородного датчика

Условия Условия проверки

Контакт C - контакт D

20°C

7 - 11 Ом

Контакт A - контакт B

Всегда

Отсутствие прово-

димости

Контакт A - контакт C
Контакт A - контакт D

Контакт B - контакт C
Контакт B - контакт D

НЕИСПРАВНОСТЬ



Замените задний кислородный датчик

       06

06-44

ДА

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняются ли диагностические коды P0036-00, P0037-00, P0038-00 или P0054-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.
