Chery Tiggo 5 (T21). Руководство по ремонту - часть 45

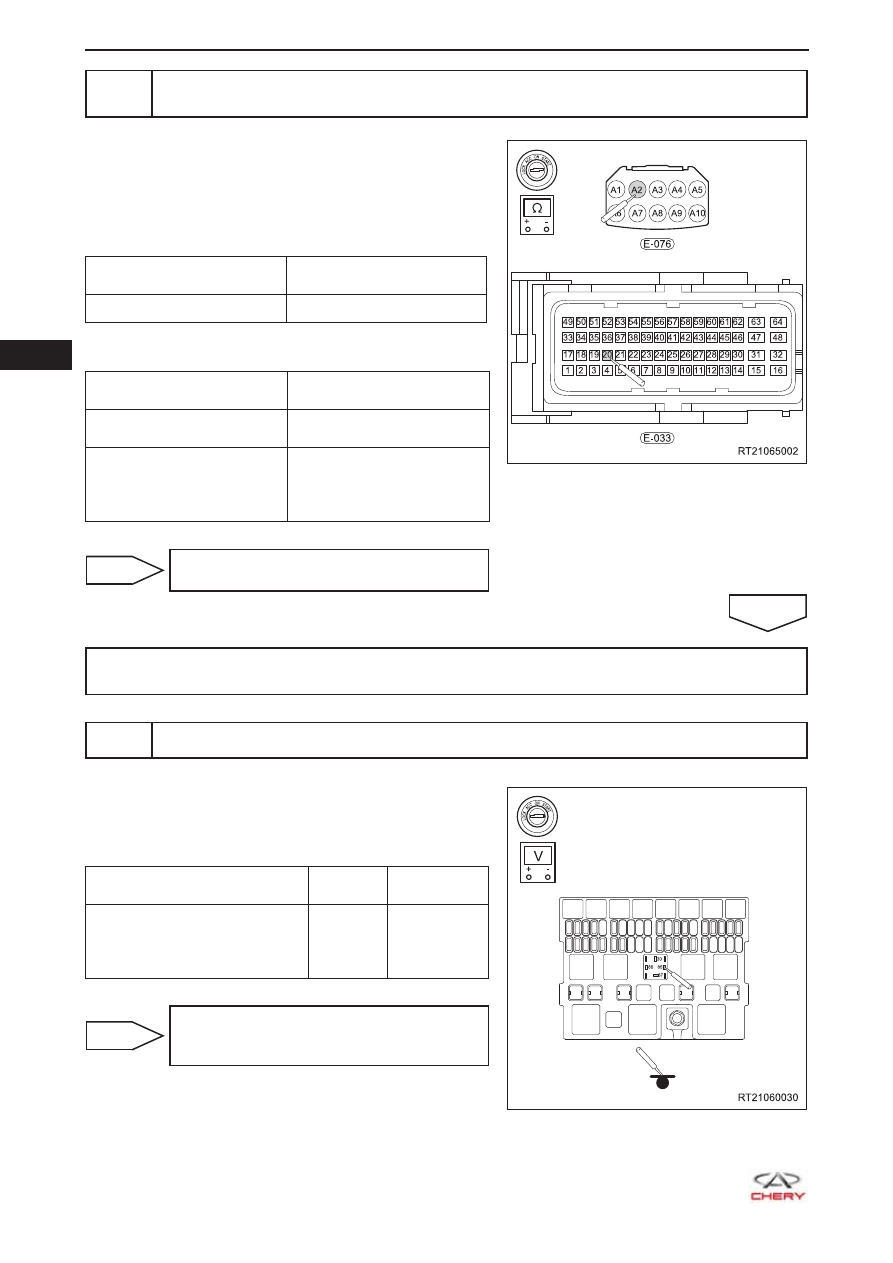

       06

06-26

3

Проверка жгута проводов и разъема (блок ECM - блок предохранителей и реле в
моторном отсеке)

a.  Отсоедините разъем E-076 блока предохранителей

и реле в моторном отсеке.

b.  Проверьте жгут проводов между контактами разъе-

ма со стороны жгута проводов.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-033 (20) - E-076 (A2)

Проводимость имеется





Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-033 (20) или E-076 (A2) –
«Масса» кузова

Отсутствие проводимости

E-033 (20) или E-076 (A2)
– «Положительный» вывод
аккумуляторной батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

Отремонтируйте или замените блок предохранителей и реле в моторном отсеке или жгут
проводов (блок предохранителей и реле в моторном отсеке - аккумуляторная батарея)

4

Проверка напряжения в цепи главного реле

a.  Выньте главное реле из блока предохранителей и

реле в моторном отсеке.

b.  Измерьте напряжение между контактами главног

реле и «массой» кузова.

Подключение мультиметра Условия

Условия

проверки

Контакты 85 и 87 главного

реле (сторона блока предо-

хранителей и реле в мотор-

ном отсеке) - «масса» кузова

Всегда

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (главное реле -
аккумуляторная батарея)

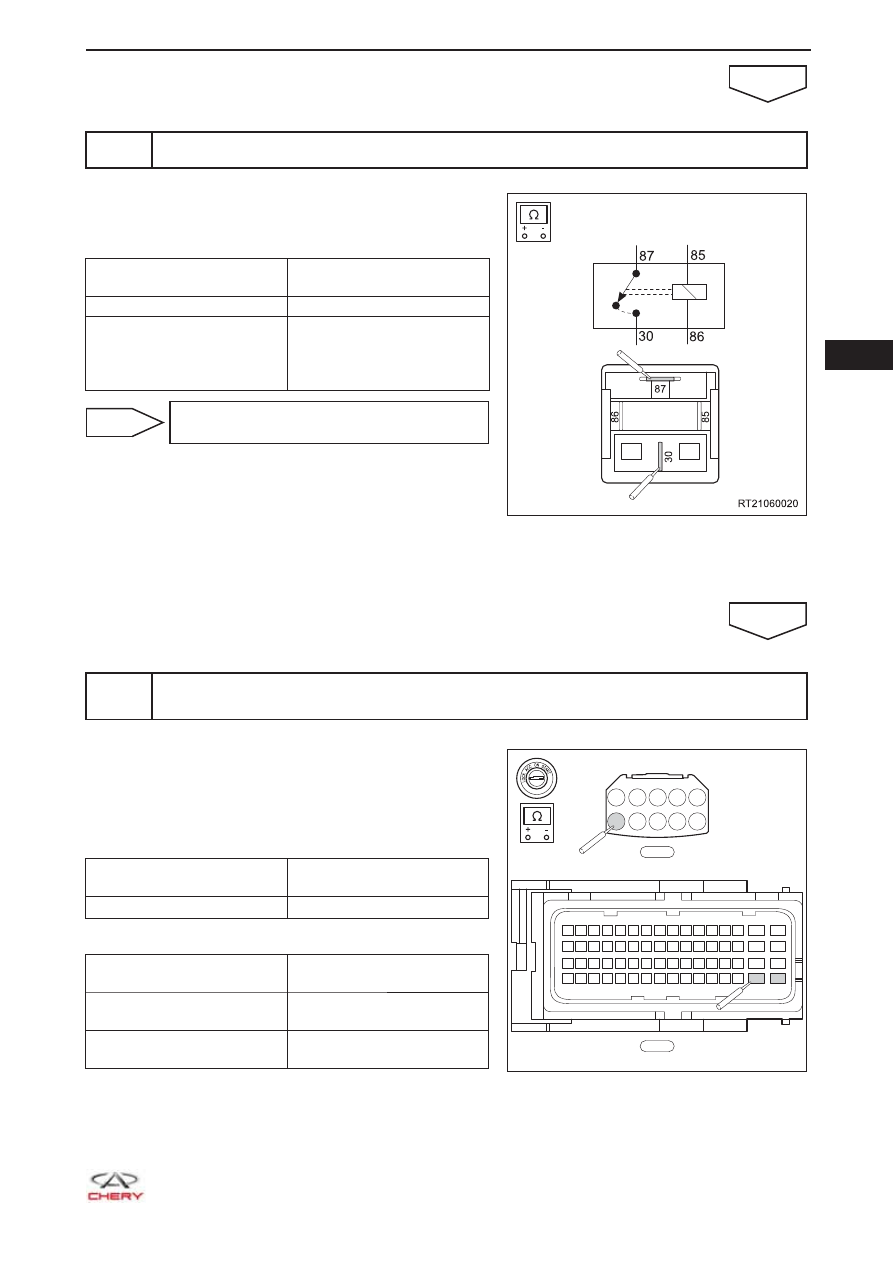

  06

06-27

ДА

5

Проверка главного реле и предохранителя EF40

a.  Проверьте, исправен ли предохранитель EF40.

b.  Проверьте электрическую проводимость между кон-

тактами главного реле.

Подключение

мультиметра

Условия проверки

30 - 87

Отсутствие проводимости

30 - 87

Проводимость имеется

(если напряжение аккуму-

ляторной батареи прило-
жено к контактам 85 и 86)

НЕИСПРАВНОСТЬ



Замените предохранитель или главное
реле

ДА

6

Проверка жгута проводов и разъема (блок ECM - блок предохранителей и реле в
моторном отсеке)

a.  Проверьте жгут проводов между контактами разъе-

ма.

b.  Отсоедините разъем E-069 блока предохранителей

и реле в моторном отсеке.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-033 (15, 16) - E-076 (A6)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-033 (15) или E-076 (A6) -

«Масса» кузова

Отсутствие проводимости

E-033 (15, 16) или E-076

(A6) - «Масса» кузова

Отсутствие проводимости

E-076

E-033

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1 2 3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4 5 6 7 8 9 10 11 12 13 14

RT21065003

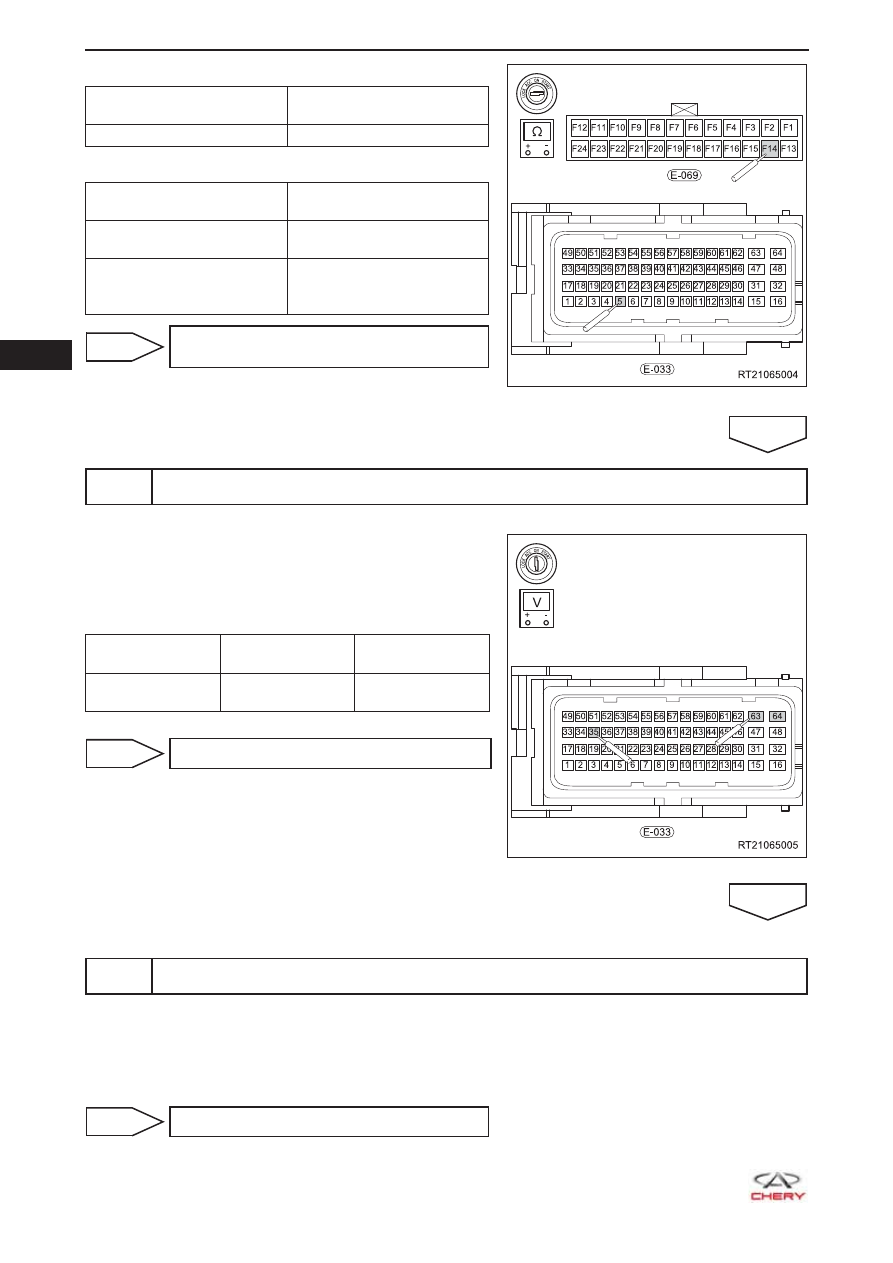

       06

06-28



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-033 (5) - E-069 (F14)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-033 (5) или E-069 (F14) -

«Масса» кузова

Отсутствие проводимости

E-033 (5) или E-069 (F14)

– «Положительный» вывод

аккумуляторной батареи

Отсутствие проводимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

7

Проверка цепи питания блока ECM (напряжение на контактах замка зажигания)

a.  Соедините разъем E-076 блока предохранителей и

реле.

b.  Поверните замок зажигания в положение ON.

c.  Проверьте напряжение между контактами разъема

блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35) -

E-033 (63, 64)

Замок зажигания

в положении ON

11 - 14 В

ДА



Замените блок ECM

НЕИСПРАВНОСТЬ

8

Проверка предохранителя блока ECM

a.  Извлеките предохранитель EF17 (10A) блока ECM из блока предохранителей и реле в моторном

отсеке.

b.  Проверьте сопротивление предохранителя.



Нормальное значение сопротивления: менее 1 Ом

НЕИСПРАВНОСТЬ



Замените предохранитель блока ECM

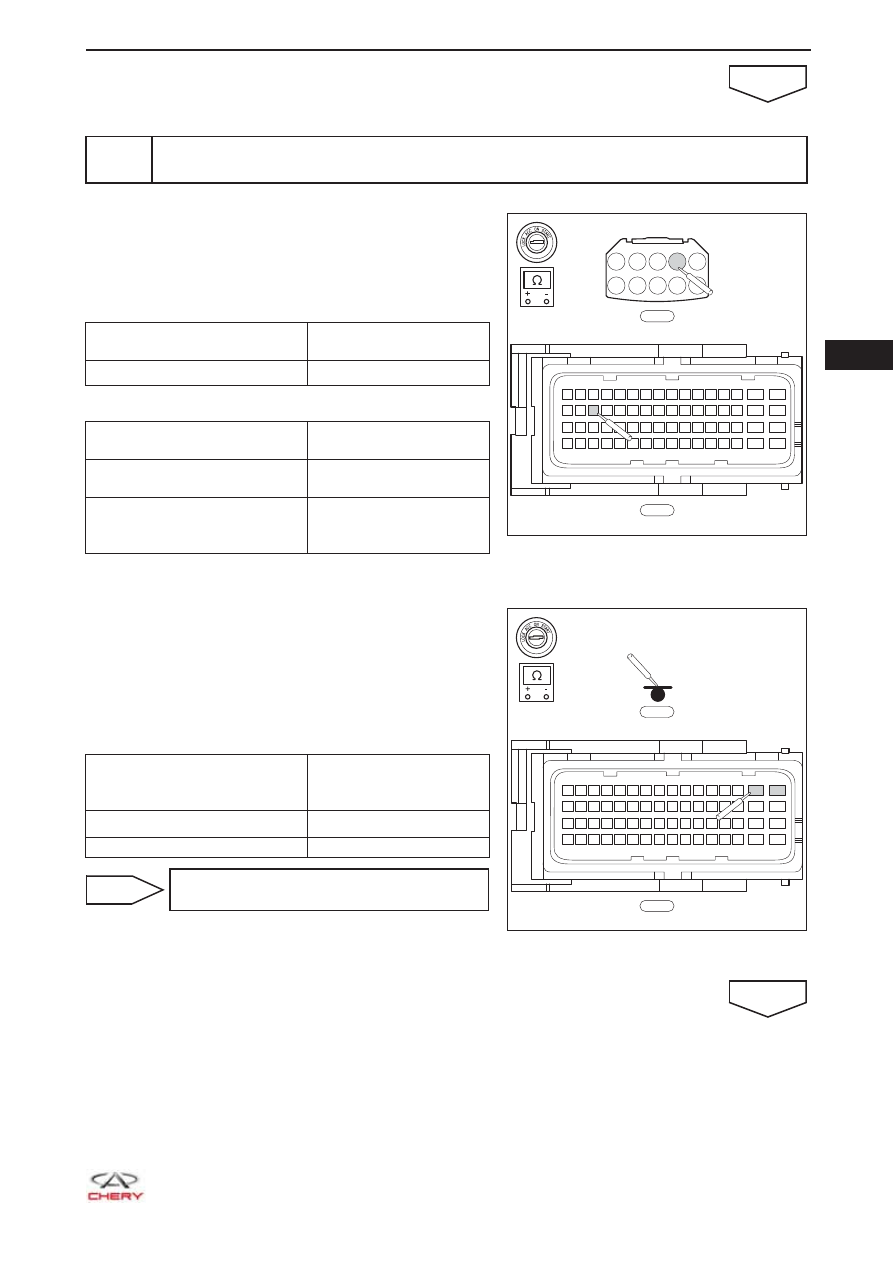

  06

06-29

ДА

9

Проверка жгута проводов и разъема (блок ECM - «масса» кузова и блок предохра-
нителей и реле в моторном отсеке)

a.  Отсоедините разъем E-076 блока предохранителей

и реле в моторном отсеке.

b.  Проверьте жгут проводов между контактами разъе-

ма со стороны жгута проводов.



Проверка на обрыв

Подключение

мультиметра

Условия проверки

E-033 (35) - E-076 (A4)

Проводимость имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия проверки

E-033 (35) или E-076 (A4) –

«Масса» кузова

Отсутствие

проводимости

E-033 (35) или E-076 (A4)

– «Положительный» вывод

аккумуляторной батареи

Отсутствие

проводимости

c.  Разъедините точки E-026 and E-028 соединения на

«массу» блока ECM.

d.  Проверьте точку соединения на «массу» блока ECM

(

см. с. 06-18

).

e.  Проверьте жгут проводов соединения на «массу»

блока ECM.



Проверка на обрыв

Отремонтируйте или

замените жгут проводов

или разъем

Условия проверки

E-033 (63, 64) - E-026

Проводимость имеется

E-035 (47, 48) - E-028

Проводимость имеется

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем

ДА

E-076

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1 2 3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4 5 6 7 8 9 10 11 12 13 14

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

RT21065006

E-033

E-026

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1 2 3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4 5 6 7 8 9 10 11 12 13 14

RT21065007
