Chery Tiggo 5 (T21). Руководство по ремонту - часть 3

02 - ВВЕДЕНИЕ

02-

11

RT21020090

LVTDBXXXXXXXXXXXX

*

*

LVTDBXXXXXXXXXXXX

*

*

RT21020100

RT21020110

S

S

D

V

I

V

WMI

6

5

4

3

2

1

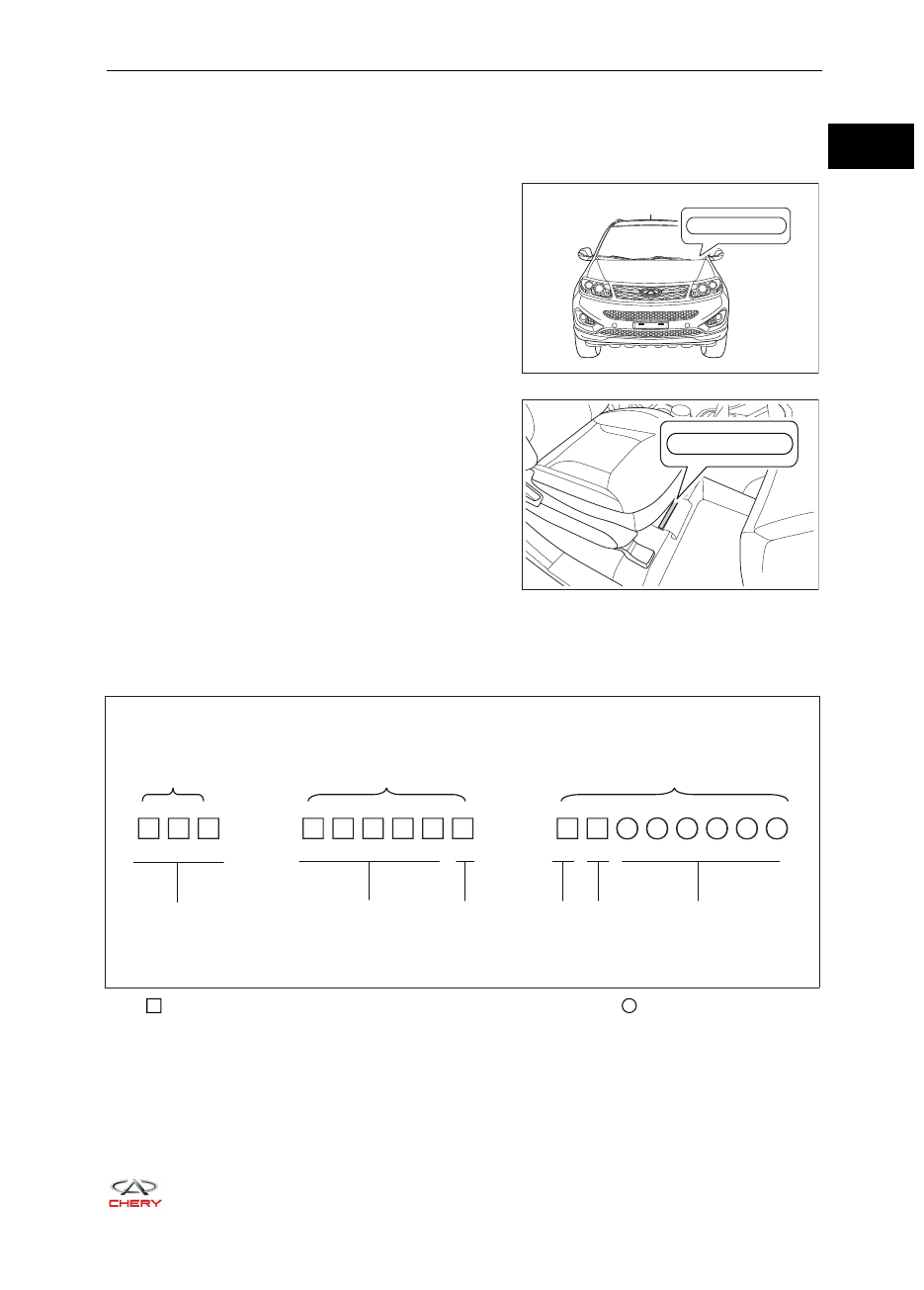

ИНФОРМАЦИЯ ОБ АВТОМОБИЛЕ

Идентификационные данные автомобиля

1.   Идентификационный номер автомобиля (VIN)

Идентификационный номер автомобиля (VIN)
нанесен в левой части передней панели и виден
снаружи автомобиля через ветровое стекло

Кроме того, идентификационный номер автомоби-
ля (VIN) выбит на поперечине под сиденьем перед-
него пассажира

Идентификационный номер автомобиля (VIN)

Идентификационный номер автомобиля (VIN) содержит международный идентификатор про-
изводителя (WMI), секцию идентификатора автомобиля (VDS) и секцию указателя автомобиля
(VIS), состоя из 17 знаков. Ниже приведены подробные описания:



 : состоит из буквы или цифры (буквы I, O и Q не используются);   : состоит из цифры.

02 - ВВЕДЕНИЕ

02-

12

№

Описание

1

Международный идентификатор производителя

2

Особенности автомобиля

3

Разряд проверки точности записи

4

Модельный год

5

Завод-изготовитель

6

Порядковый номер

Первые три цифры номера VIN представляют собой международный идентификатор



•

производителя.

№

Код WMI

Категория автомобиля

1

LVV

Категория M1 (для номера типа

автомобиля, начиная с 7)

Четвертая цифра номера VIN указывает тип автомобиля.



•

Буква "D" означает все автомобили в категории M1.



–

Пятая цифра номера VIN указывает тип кузова и привода автомобиля.



•

Буква "C" означает 4-дверный седан с колесной формулой 4



–

× 2.

Шестая цифра номера VIN указывает тип коробки передач.



•

Цифра "1" обозначает механическую коробку передач.



–

Седьмая цифра номера VIN указывает динамические характеристики.



•

Цифра "4" указывает на то, что рабочий объем бензинового двигателя составляет 2,0-2,5 л



–

(кроме 2,5 л).

Восьмая цифра номера VIN указывает на системы пассивной безопасности.



•

Буква "B" означает ремень безопасности и подушку безопасности.



–

Восьмая цифра номера VIN представляет собой контрольную цифру.



•

Она предназначена для проверки точности записи номера VIN и генерируется после



–

проверки остальных шестнадцати разрядов номера VIN.

Десятая цифра номера VIN указывает на модельный год.



•

Буква "E" означает 2014 год.



–

Одиннадцатая цифра номера VIN представляет код завода-изготовителя.



•

Буква "C" обозначает отделение Dalian корпорации "Chery Automobile Co., Ltd.".



–

Последние шесть цифр номера VIN представляют серийный номер изделия.



•

Этот номер означает фактический заводской номер этой модели.



–

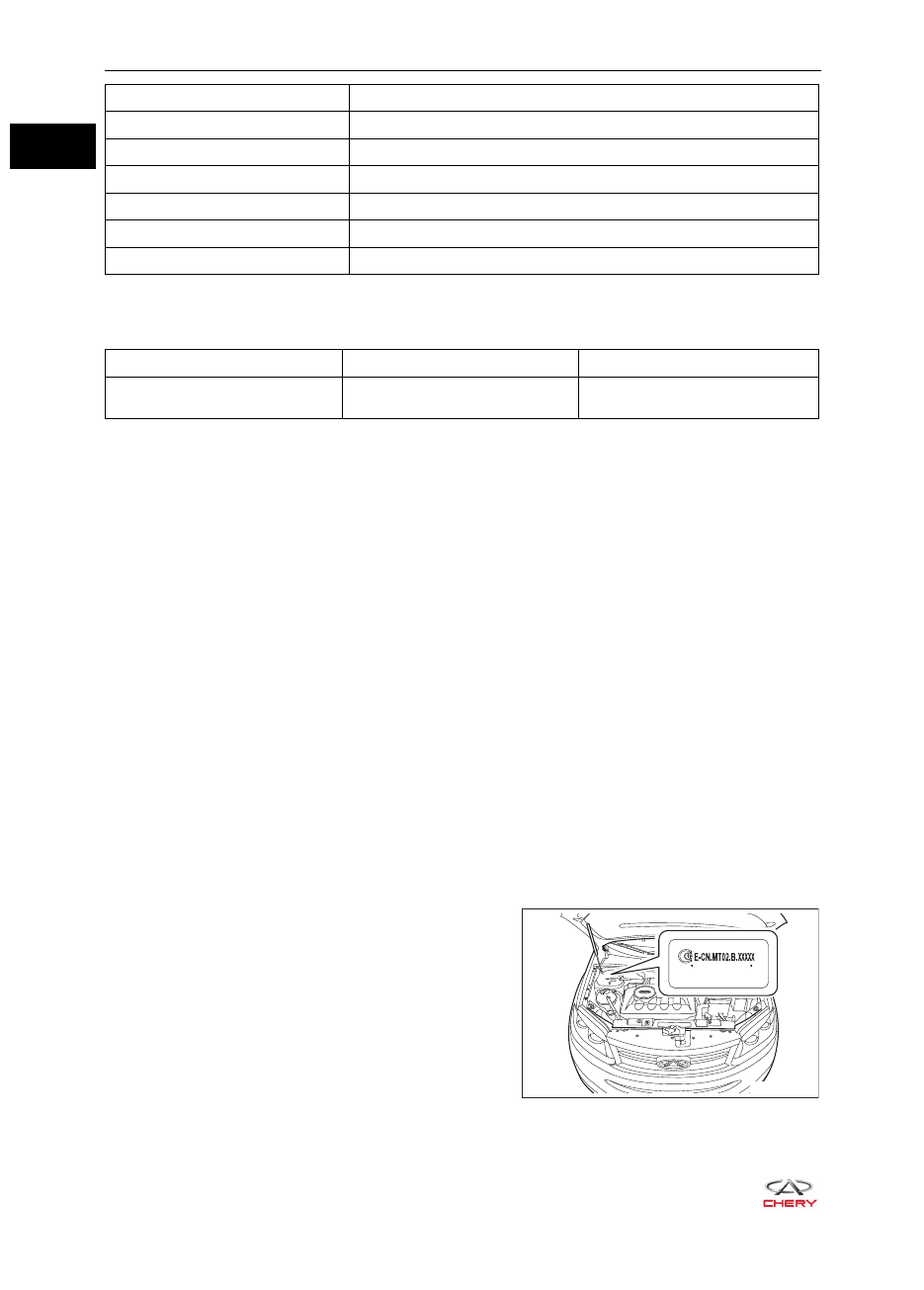

2.  Табличка с данными автомобиля

Табличка с данными автомобиля расположена на
правой опоре амортизаторной стойки в моторном
отсеке.

RT21020120

CHERY AUTOMOBILE COMPANY Ltd.,CHINA

1870 kg

LVTDBXXXXXXXXXXXX

1- 1012 kg
2- 971  kg

02 - ВВЕДЕНИЕ

02-

13

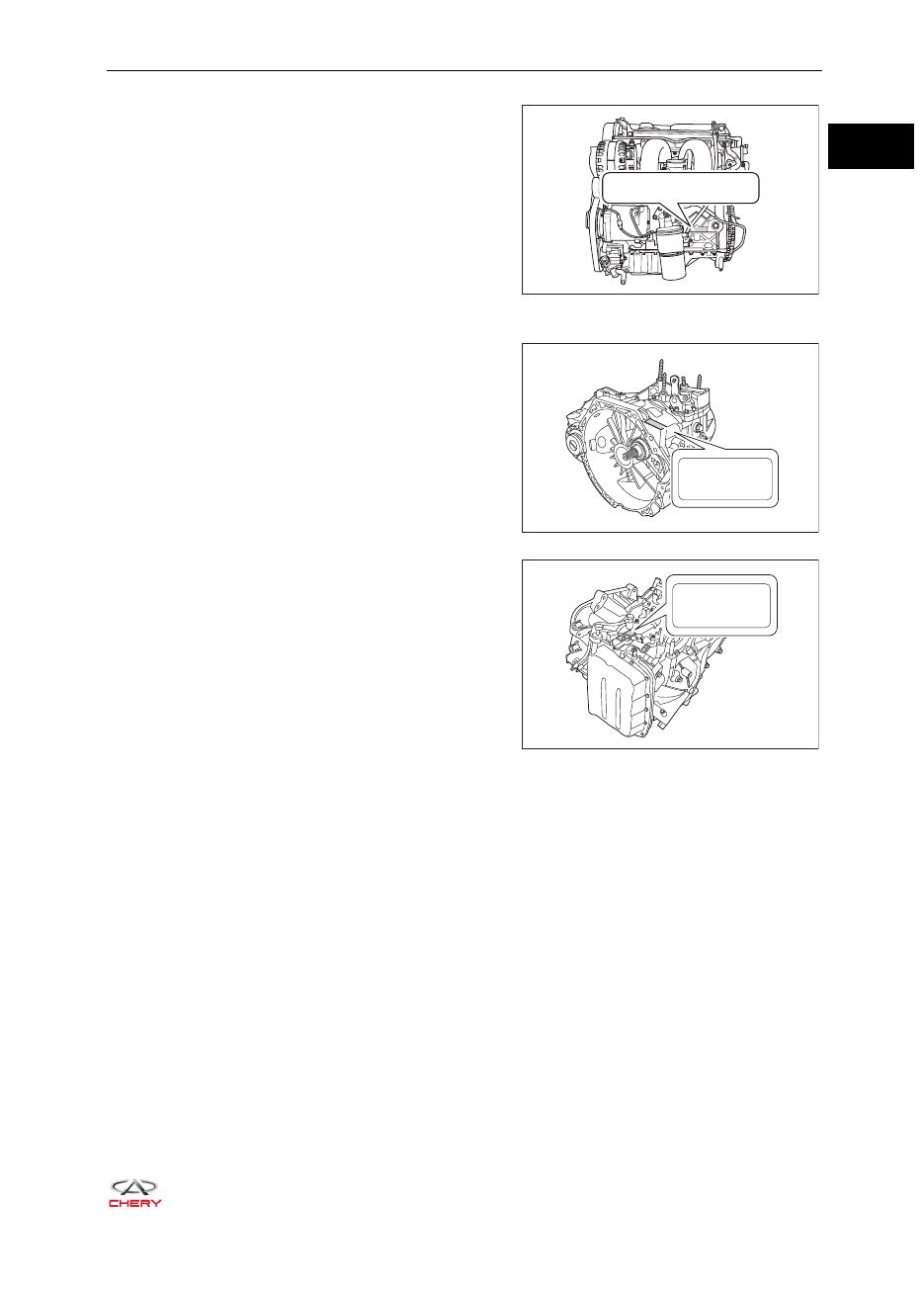

3.   Номер двигателя.

Номер двигателя выбит на блоке цилиндров между
выпускным коллектором и генератором.

4.   Номер коробки передач

Номер коробки передач (для автомобиля с механи-
ческой коробкой передач) выбит на картере короб-
ки передач.

Номер коробки передач (для автомобиля с вариа-
тором) выбит на картере коробки передач рядом с
масляным щупом.

SQR484F XXXXXXXXX

*

*

*

RT21020130

QR525MHE

XXXXXXXXX

RT21020140

QR019CHA

XXXXXXXXX

RT21020150

02 - ВВЕДЕНИЕ

02-

14

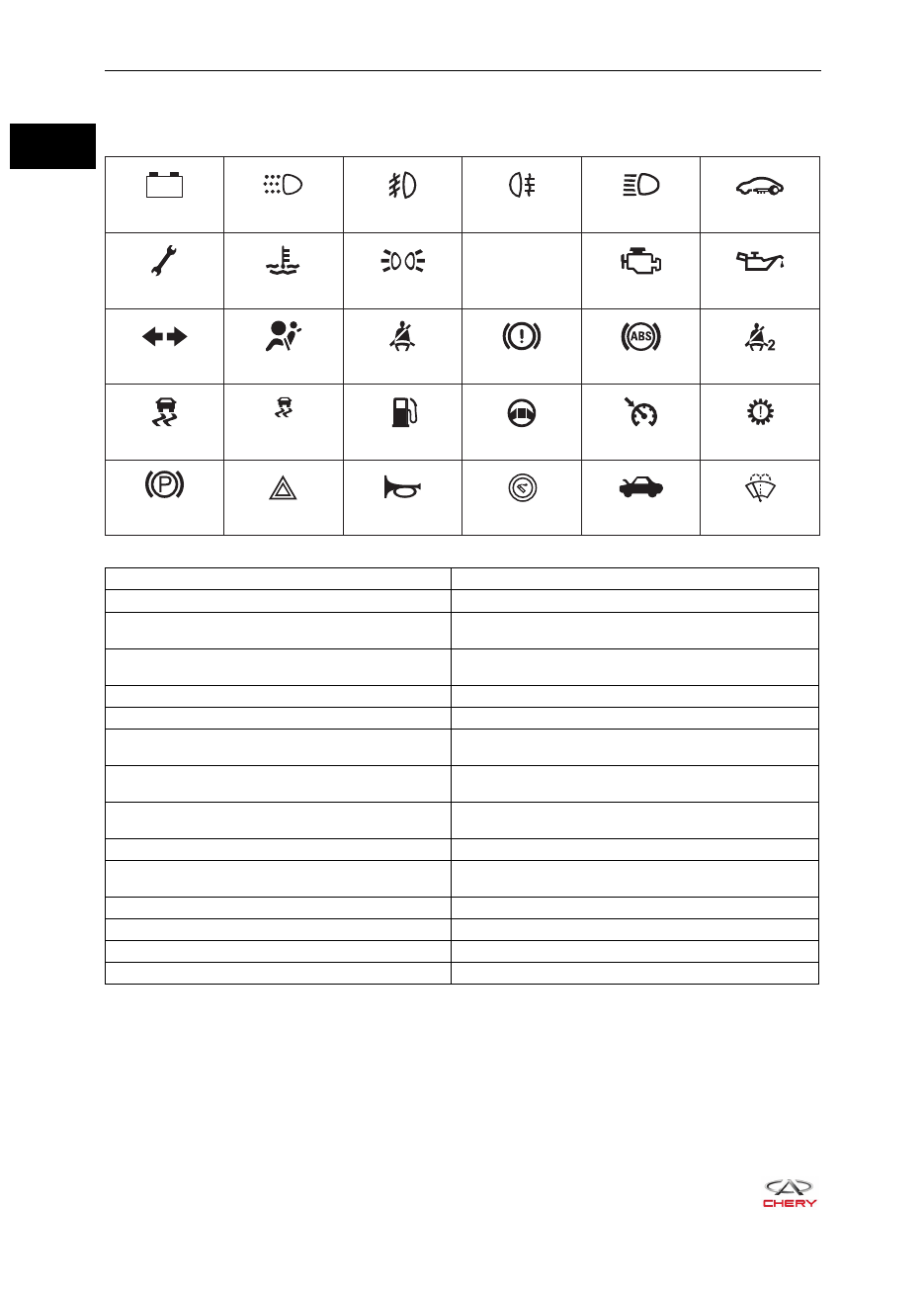

Обозначение на схеме

Приведенные ниже символы являются символами, используемыми на панели приборов, и символа-
ми, соответствующими некоторым международным стандартам.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

-

+

EPC

OFF

1 -  Сигнализатор неисправности системы зарядки

2 -  Индикатор включения дневных ходовых огней

3 -  Индикатор включения противотуманных фар

4 -  Индикатор включения заднего противотуманного фонаря

5 -  Индикатор включения дальнего света фар

6 -  Сигнализатор неисправности системы иммобилайзера

двигателя

7 -  Индикатор необходимости очередного технического

обслуживания

8 -  Сигнализатор перегрева охлаждающей жидкости двига-

теля

9 -  Индикатор включения габаритных фонарей

10 -   Сигнализатор неисправности систем двигателя

11 -   Сигнализатор неисправности двигателя

12 -   Сигнализатор низкого давления моторного масла

13 -   Индикатор указателя поворота

14 -   Сигнализатор дополнительной системы пассивной

безопасности

15 -   Сигнализатор напоминания о не пристегнутом рем-

не безопасности водителя

16 -   Сигнализатор неисправности тормозной системы

17 -   Сигнализатор системы ABS

18 -   Сигнализатор напоминания о не пристегнутых ремнях

безопасности передних сидений

19 -   Сигнализатор системы ESP

20 -   Сигнализатор ESP OFF выключения системы ESP

21 -   Сигнализатор минимального уровня топлива

22 -   Сигнализатор неисправности электрического усилителя

рулевого управления

23 -   Индикатор системы круиз-контроля

24 -   Сигнализатор неисправности коробки передач

25 -   Сигнализатор стояночного тормоза

26 -   Индикатор работы аварийной световой сигнализации

27 -   Звуковой сигнал

28 -   Прикуриватель

29 -   Сигнализатор незакрытого капота

30 -   Омыватель ветрового стекла
