Chery Tiggo 5 (T21). Руководство по ремонту - часть 1

02 - ВВЕДЕНИЕ

02-

3

ИНФОРМАЦИЯ О ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ

Как пользоваться данным Руководством

1. Общие

сведения

Данное Руководство содержит описание всех необходимых процедур для проведения ремонт-
ных работ.
Эти процедуры можно разделить на следующие три категории:

Диагностика



•

Снятие и установка, замена, разборка и сборка, проверка и регулировка



•

Проверка



•
Из настоящего Руководства исключено описание следующих операций. Однако эти операции
являются необходимыми.

Использование опоры или подъемника для выполнения операций.



•

Очистка всех снятых компонентов.



•

Выполнение внешнего осмотра.



•
Данное Руководство содержит следующую справочную информацию:

ПРЕДУПРЕЖДЕНИЕ

Указывает на возможность получения травмы

вами или другими людьми.

ВНИМАНИЕ

Указывает на возможность повреждения

ремонтируемых компонентов.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизируйте отходы в соответствии с местным

законодательством.

СОВЕТ

Приведена дополнительная информация

в помощь при выполнении ремонтных работ.

2. Процедура

ремонта

Иллюстрации, сопровождающие описание ремонтной процедуры, предназначены для опреде-
ления компонентов. Они показывают соответствие деталей при сборке и поясняют проведение
визуальной проверки компонентов. Процедуры снятия и установки представлены в виде тек-
ста.
Ремонтные процедуры включают:

Подробные инструкции по снятию и установке компонента



•

Иллюстрация



•

Значения моментов затяжки соединений



•

Технические характеристики



•
Иногда приводятся иллюстрации аналогичных моделей автомобиля. В этом случае возможно
некоторое расхождение между изображенным и действительным автомобилями.

3. Процедура

диагностики

Процедуры диагностики делятся следующим образом:

Диагностирование по коду неисправности (DTC)



•

Код неисправности является важным ориентиром при поиске тех неисправностей, которые
трудно воспроизвести. Неисправность может быть диагностирована быстро и точно, если
проводить диагностику и проверку по соответствующему коду неисправности.
Таблица признаков неисправностей



•

Места нахождения неисправностей можно быстро определить с помощью поиска по призна-
ку неисправности.

4. Технические

характеристики

Данное Руководство содержит технические характеристики следующих групп:

Значения моментов затяжки соединений



•

Величины зазоров



•

Заправочные емкости



•

02 - ВВЕДЕНИЕ

02-

4

Подготовка

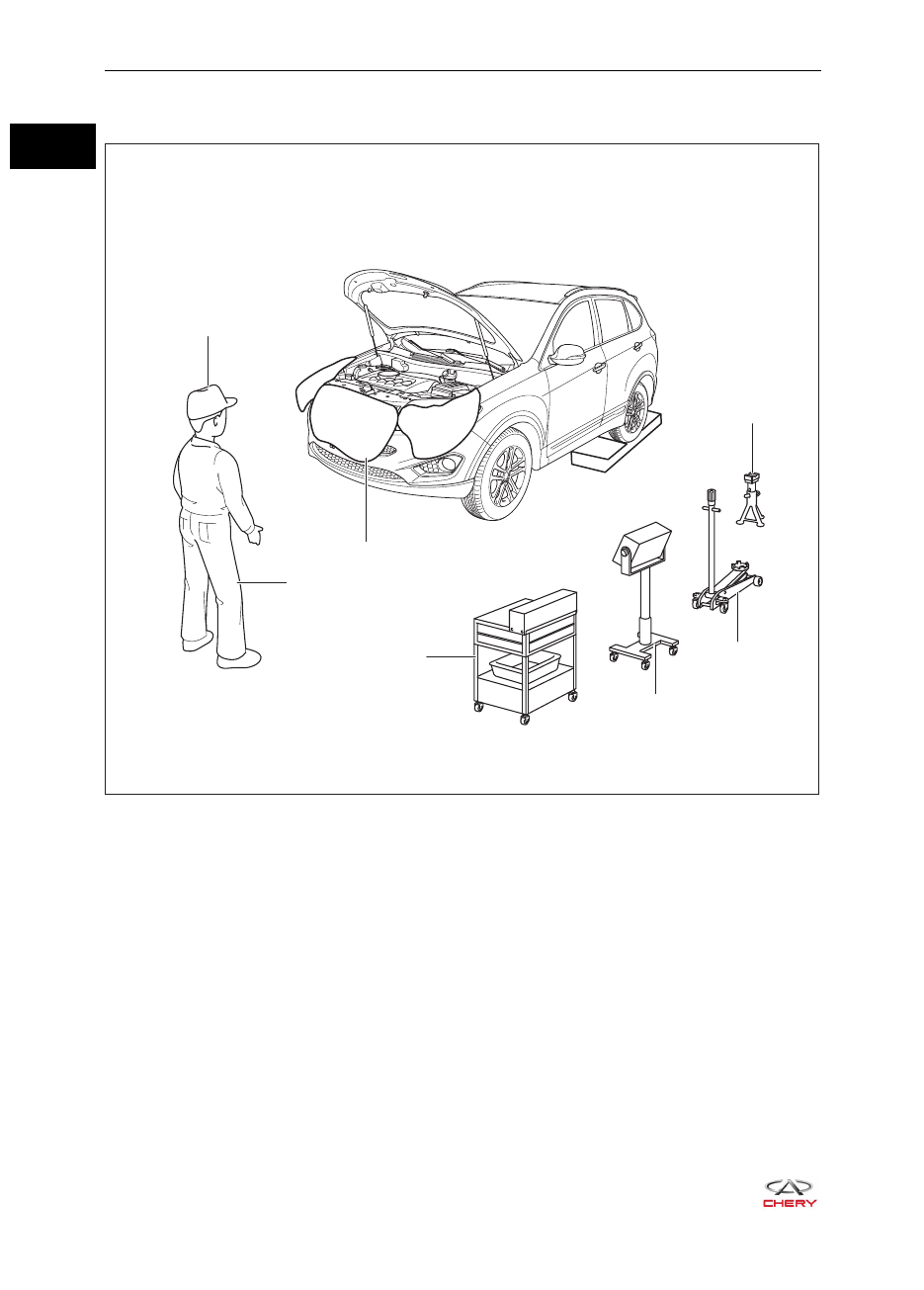

1.   Подготовка автомобиля к проведению технического обслуживания

RT21020010

5

6

4

3

1

3

2

02 - ВВЕДЕНИЕ

02-

5

1

Спецодежда

Спецодежда всегда должна быть чистой.



•

Всегда нужно носить головной убор и травмобезопасную



•

обувь.

2

Защита автомобиля от
повреждений

Перед началом работ нужно подготовить чехлы для решетки
радиатора, крыльев, сидений и ковриков.

3

Безопасность при
проведении работ

Если в работе принимает участие два и более человек, то



•

они должны проявлять взаимную заботу о безопасности друг
друга.
Если выполняются операции при работающем двигателе, то в



•

помещении должна быть обеспечена вытяжка отработавших
газов.
При работе с нагретыми до высокой температуры



•

компонентами, с магистралями высокого давления,
с вращающимися, движущимися или вибрирующими
компонентами используйте соответствующие защитные
средства и будьте особенно внимательны, чтобы не получить
травму самому и не травмировать других.
При работе с домкратом обязательно устанавливайте



•

страховочные стойки под предусмотренные для этого места.
При подъеме автомобиля нужно использовать



•

соответствующее страховочное оснащение.

4

Подготовка инструмента и
средств измерения

Перед началом работы подготовьте стойку для инструментов,
специальные инструменты и приспособления, средства
измерения, масло и новые детали.

5

Снятие и установка,
разборка и сборка

Тщательно проанализируйте суть жалобы клиента,



•

представляя при этом необходимые операции для
устранения заявленной проблемы.
Перед тем как снимать компоненты, проверьте их общее



•

состояние, наличие любых деформаций или повреждений.
Ведите записи при работе со сложной сборочной единицей.



•

Например, нужно записать общее количество отсоединяемых
электрических разъемов, отворачиваемых болтов или
снимаемых шлангов.
Наносите метки для того, чтобы при сборке каждый



•

компонент занял правильное положение. При необходимости
наносите временную метку на шланги и их штуцеры.
Очистите и, если необходимо, вымойте снятые детали,



•

устанавливайте их обратно после тщательной проверки.

6

Снятые детали

Снятые детали следует укладывать в отдельный лоток, чтобы



•

они не смешивались с новыми деталями.
Детали одноразового применения, такие как прокладки,



•

кольцевые уплотнения и самоконтрящиеся гайки заменяйте в
соответствии с содержащимися в Руководстве инструкциями.
При необходимости сохраните замененные детали для



•

последующего предъявления клиенту.

02 - ВВЕДЕНИЕ

02-

6

2.  Подъем автомобиля домкратом и использование страховочных стоек.

При работе с домкратом и использовании страховочных стоек следует соблюдать осторож-

ность. Поднимать автомобиль домкратом и ставить под него страховочные стойки можно
только в предназначенных для этого точках кузова.

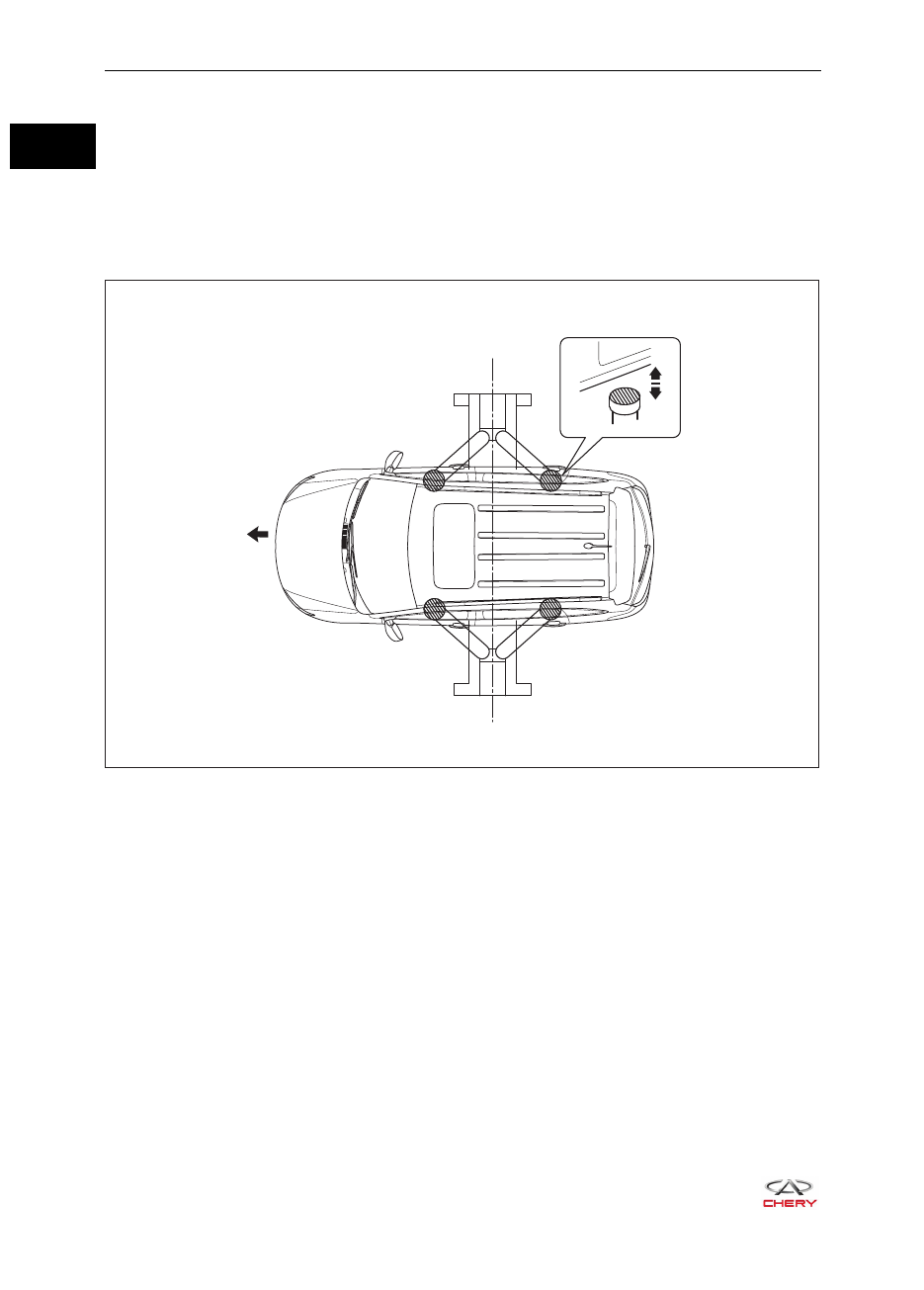

a.  Меры предосторожности при работе с двухстоечным подъемником

Следуйте рекомендациям по технике безопасности, изложенным в Руководстве



•

изготовителя подъемника.
При использовании подъемника обеспечивайте устойчивость автомобиля во избежание



•

его опрокидывания. Обеспечивайте устойчивость автомобиля, регулируя длину лап
подъемника и меняя положение автомобиля.

RT21020020

Осевая линия подъемника

Передняя часть

автомобиля
