Chery SQR 7160 sedan. Manual - part 16

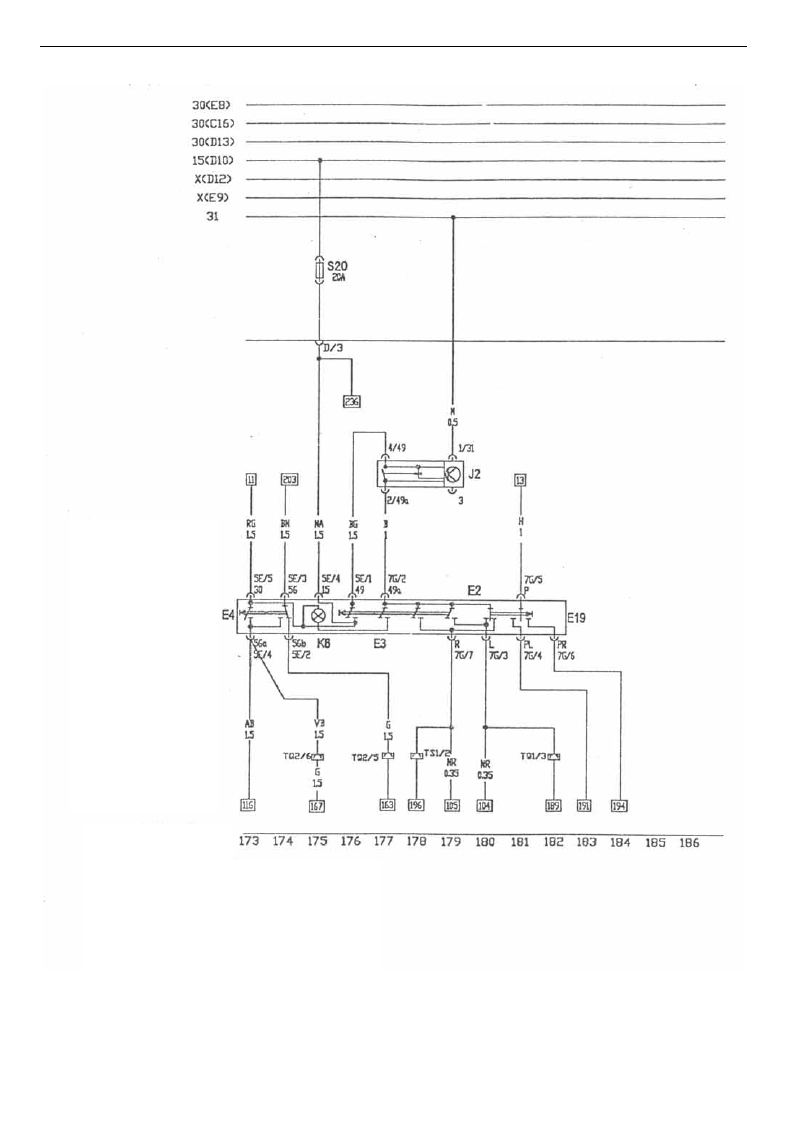

CIRCUIT

TURN LIGHT, PARKING LIGHT SWITCH, EMERGENCY WARNING RELAY



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E2   Turn Light Switch

E3   Emergency Warning Light Switch

E4   Dimmer and Turn Light Switch

E19  Parking Light Switch

J2   Emergency Warning Light Relay

K6  Emergency Warning Light

S17  Fuse 10A

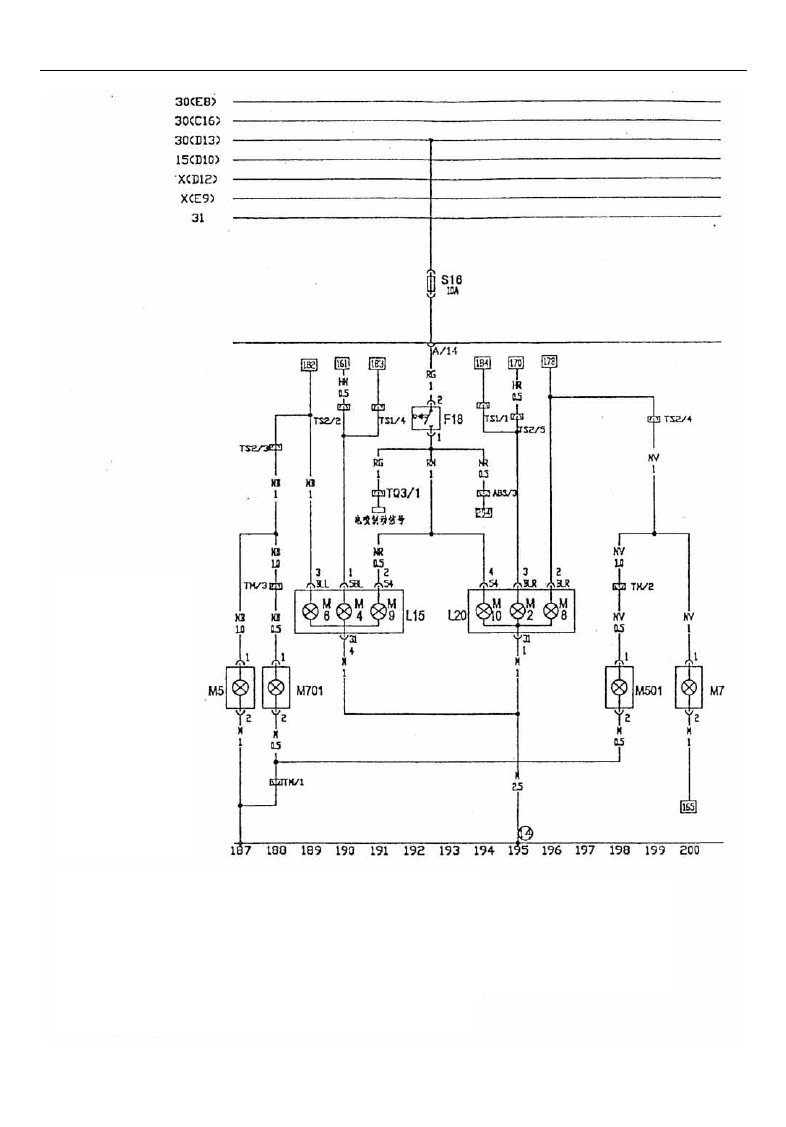

CIRCUIT



TAILLIGHT, SIDELIGHT, BRAKELIGHT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

S20  Fuse 10A
S7   Fuse 10A
S8   Fuse 10A
T3   3 holes connector
T1   single hole connector

○

14     ground in rear light

F18  brake light switch



M9    left brake light

L15  left taillight





M10   right brake light

L20  right taillight





M501  right side turn light

M2    rear right position light

M701    left side turn light

M4    rear left position ligh
M5    front left turn light
M6    rear left turn light
M7    front right turn light
M8    rear right turn light

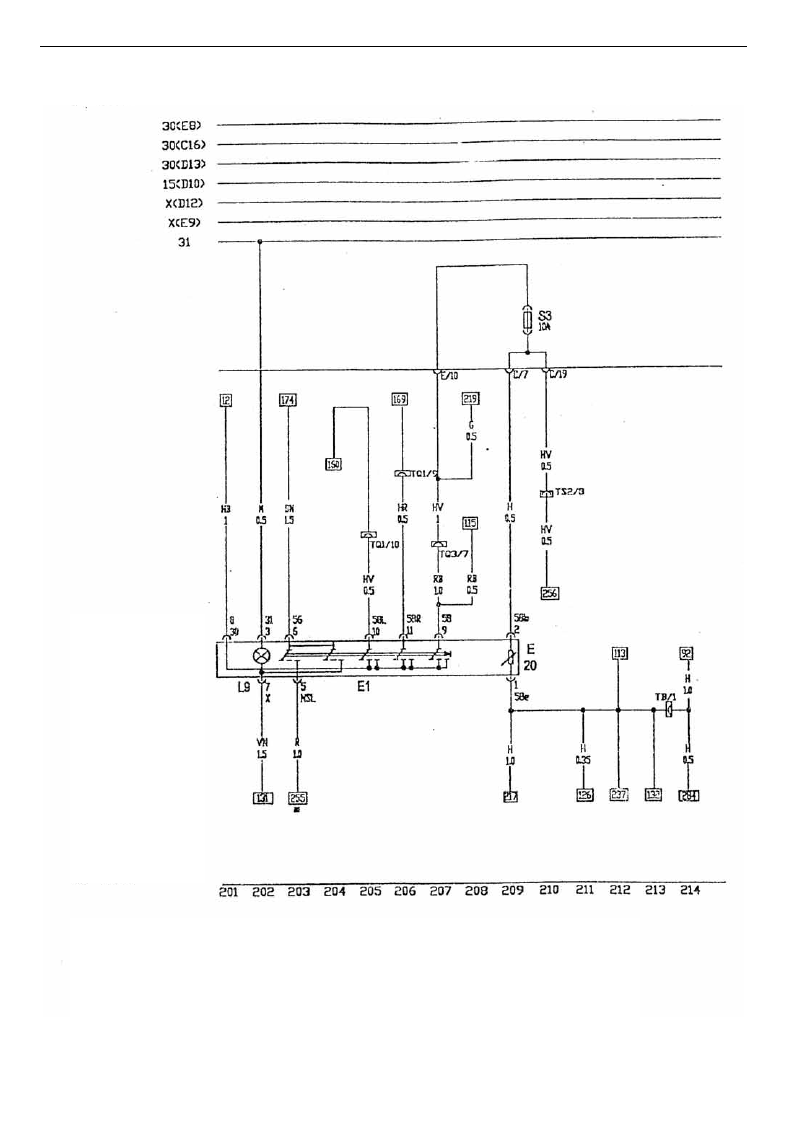

CIRCUIT

LIGHT SWITCH




B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E1  Light Switch

E20    Panel indicator / instruments illumination light variable resistance

L9  Panel indicator

S3  Fuse 10A

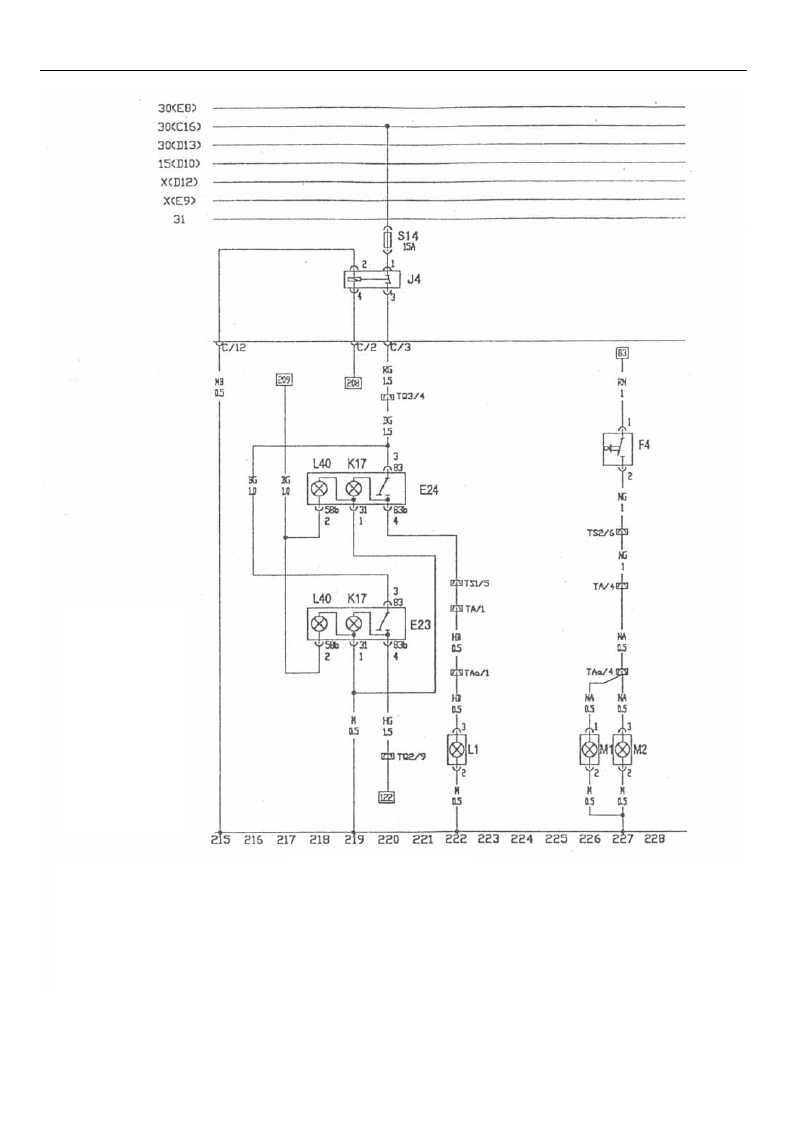

CIRCUIT



BACKLIGHT, REAR FOG LIGHT



B=WHITE

N=BLACK

R=RED

M=BROWN

V=GREEN

A=BLUE

H=GREY

Z=PURPLE

G=YELLOW

E23  Front Fog Lamp Switch















○

8     In Rear Taillight Moving Parts Wiring

F4   Back Light Switch

















   T3   3 Holes Connector

J4   Fog Lamp Relay (in electrical box)











   T3a  3 Holes Connector

K17  Rear Fog Lamp Indicator











        T2   2 Holes Connector

L1





Rear

Fog

Lamp









T1



Single

Hole

Connector

L40  Front & Rear Fog Lamp Switch Illumination Light                   T1a  Single Hole Connector

M1  Left Back Light

M2  Right Back Light



S10  Fuse 15A

S14  Fuse 10A

E24    Rear Fog Lamp Switch
