  Chery    QQ    Maintenance Manual                                                    Body System

-

84















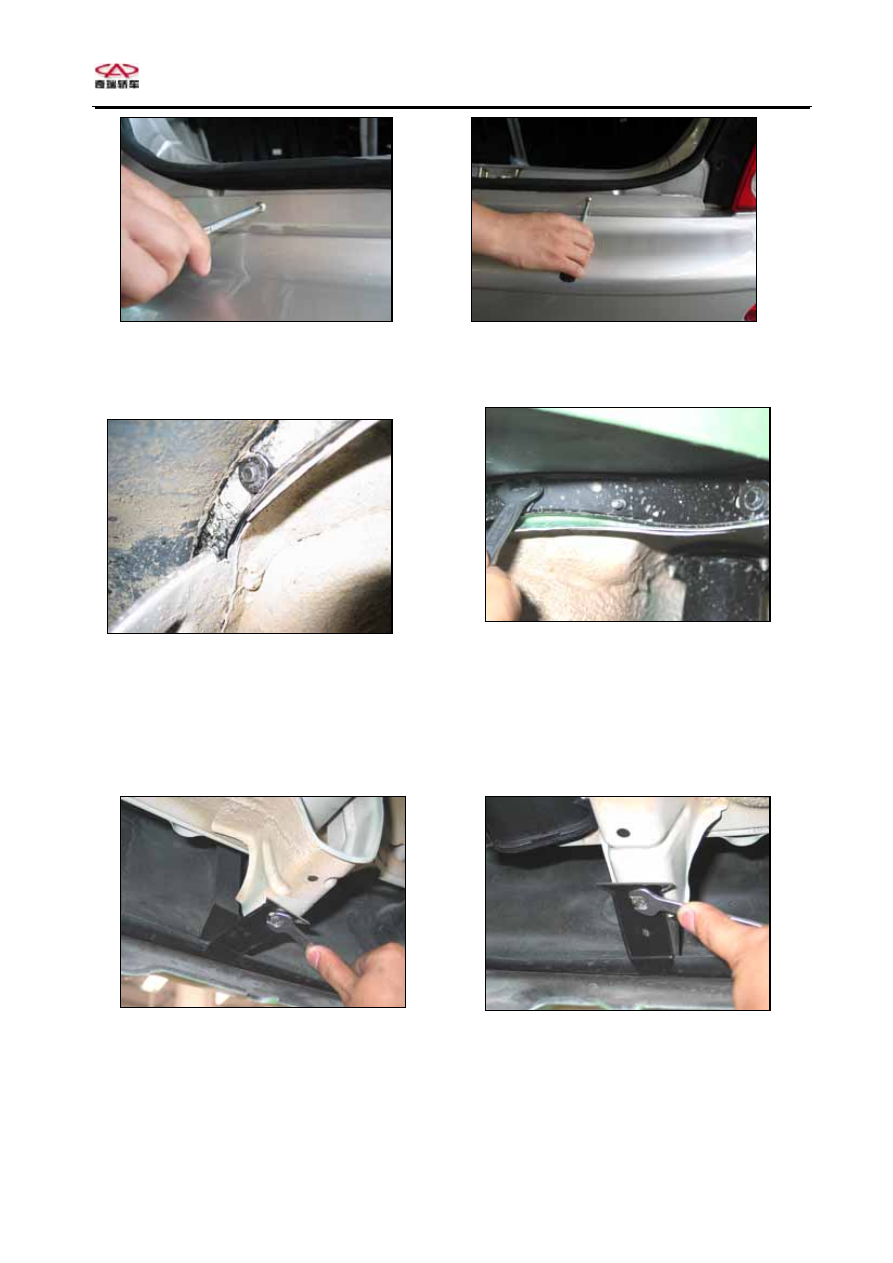

3 Loosen 4 set bolts (left/right).


















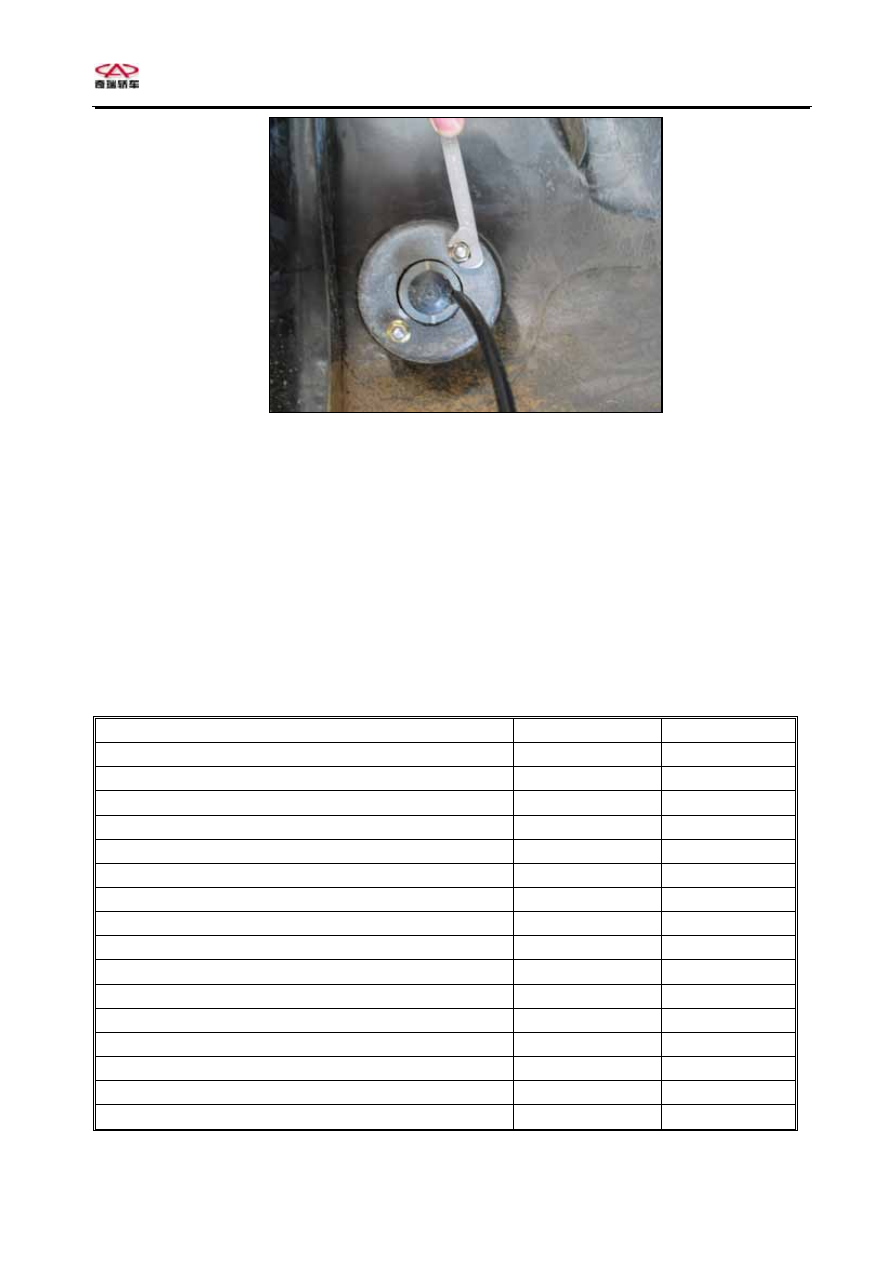

Loosen set bolt, take out the lamp.

















4 Loosen 2 set bolts, take off rear bumper.










10.1.11 Removal of rear bumper lamp






  Chery    QQ    Maintenance Manual                                                    Body System












0.1.12 Notice items of

he order of installation is just reversed to removal procedures.

ppendix:





Regulation of maintenance    Regulation of torque

Fixture parts

N/m

Kg/cm






1

 installation

T
A








Engine hood

-

-

Cowl hinge× cowl

11.5

115

Cowl lock×Body 7.8

80

Cowl spreader×cowl 22

225

Cowl spreader×Body 22

225

front door

-

-

Vehicle window winder×front door

5.5

56

Door lock×front door

5.0

51

Rear door

-

-

Vehicle window winder×rear door

5.5

56

Door lock×rear door

5.0

51

Trunk door

-

-

Trunk door hinge×trunk door

11.5

115

Trunk door lock hole

-

-

Trunk door

5.4

55

Trunk door lifter×trunk door hinge

22

225

-

85





  Chery    QQ    Maintenance Manual                                                    Body System

Wiper×jet purifier

-

-

Wiper motor and connecting rod assembly×Body 5.4  55
Auxiliary arm stay alignment bolt×wiper motor and

 rod assembly

connecting

5.4 55

Wiper arm and shaving chip assembly×wiper motor
and connecting rod

22 225

Seat -

-

front seat

-

-

Back rest assembly×seat cushion assembly

1

18

85

Rear seat

-

-

Rear back rest×Body 18

185

Seat belt

-

-

front seat belt

-

-

Shoulder belt fastener×adjustable fastener

43

440

Outside safety belt fastener×front seat

43

440

Seat belt contractor×Body (upper side)

7.8

80

Seat belt contractor×Body (lower side)

43

440

front seat belt×electrical motive seat regulator

43

440

Hand seat regulator×Body 43

440

Rear seat belt

-

-

Rear seat outboard seat belt lower part×vehicle body

43

440

Rear seat inner seat belt× vehicle body

43

440



-

86





Chery    QQ    Maintenance Manual                                            Chassis System



Chapter 1    Braking System

Section one:  Hydraulic brake

I. Special features of brake system configuration

The model QQ cars are equipped with the dual pipe channel vacuum actuated

hydraulic system with diagonal arrays. The braking system consists of the two
braking devices for dynamic braking and static braking. The front wheel braking
adopts the disc brake while the rear wheel braking adopts the drum brake with
automatically adjusted horse-shoe type spacing. The whole system is equipped
with the highly efficient vacuum actuator and dual pipe channel hydraulic braking
main cylinder.

The QQ cars (for some models) are also equipped with the ABS system. By

applying the ABS system, the control for steering in the process of braking as
well as the efficiency for braking has been greatly improved. The adoption of
the ABS system can avoid the abrupt braking of the wheels, and keep the tires
always in the status of maximum vertical adhesion force, which ensures both the
operability of the front wheels and the prevention of side slips of the rear
wheels so as to ensure that the car brake can be made under the maximum road
surface adhesion factors.















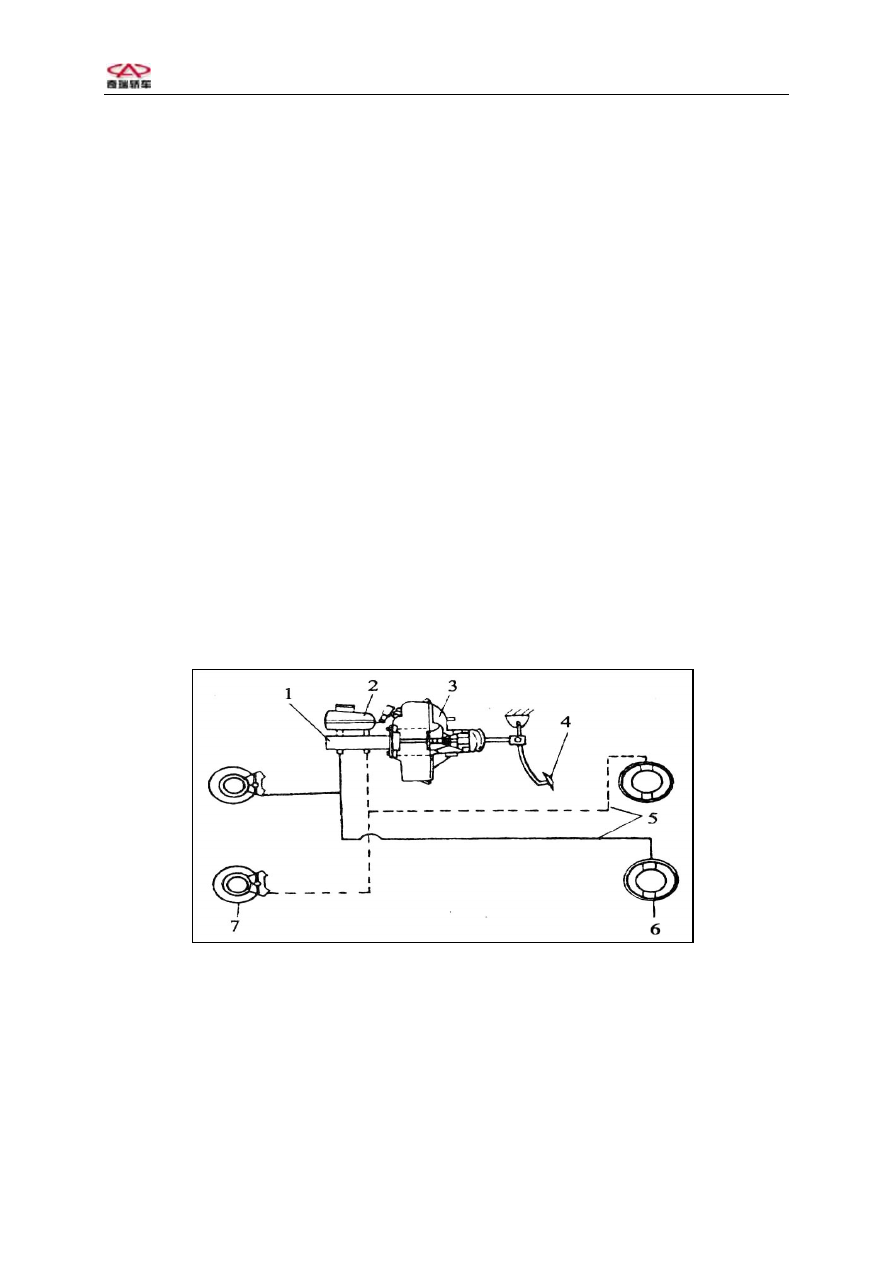

QQ Car Brake System

1-Brake mast cylinder; 2- Liquid storage tank;3 -Vacuum actuator; 4-Brake

pedal;5-B raking line;6-Rear wheel drum type brake;7-Front wheel disc type
brake;


The static status braking control mechanisms are arranged in between the

front seats, which directly act on the brake arms of the two rear wheels by way
of the sheathed wires with small friction resistance. The rear wheel brake also




1
