CHERY SQR7080 EZ Drive SERVICE MANUAL





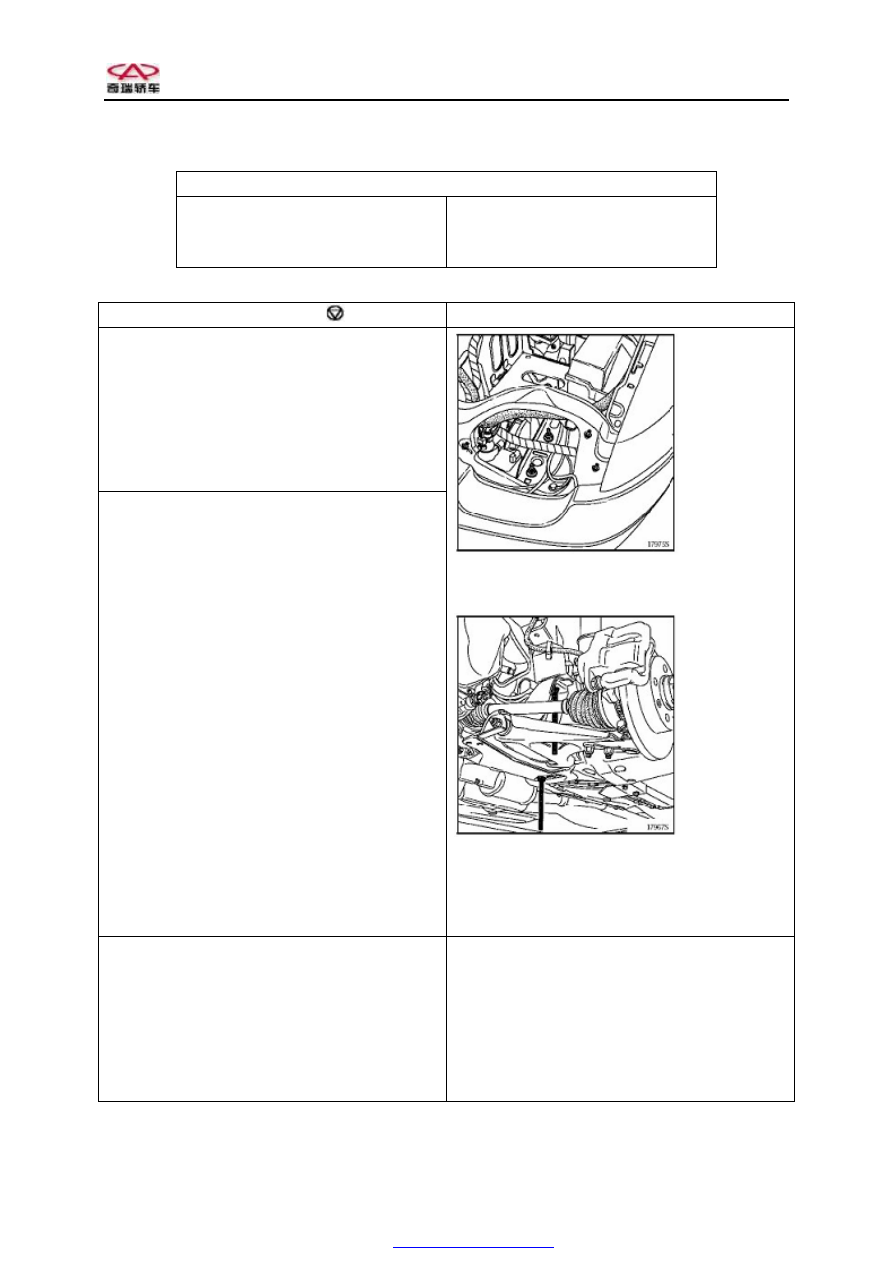

CONTROL OF MACHINE PARTS – SERVO BRAKE

Indispensable special tools

ELE 1294-01

MOT. 1453

2* TAV. 1233-01

Glass cleaning tool

Engine bracket

Seat frame tool



Tightening torque (unit: DAN.M)





M10×100

1.3

Main cylinder bolt

1.5

Servo brake bolt

2

Housing bracket bolt

4.5

Seat frame bolt

6.5

Nut for upper glass cleaning

1.6

Nut for lower glass cleaning

1.2

Servo  brake  cannot  be  repaired  and  you  can  only

maintain the following parts:

n  Air filter
n  Check valve

Disconnect the battery.

Reassembly:

Remove  the  main  cylinder.  See  the  disassembly

procedure described on the previous page.

Use  the  tool  ELE.  1294-01  to  remove  two  fixing

bolts for glass cleaning.

Disassembly:

n  Air inlet DURIT
n  Three  fixing  bolts  for  glass  cleaning

engine

n  Glass cleaning engine
n  Check valve on the servo brake
n  Left front mirror

Keep the MOT.1453 bracket bolts in place.

Disassembly the housing bracket bolts.



Put  the  two  AV.  1233-01  tools  that  have  the  same

diameter of 8MM.



Disassembly:

–  Remove the clip and then the bracket shaft

connecting footbrake and pushrod.



Gradually  lower  the  mechanical  power  set  and  its

seat frame so as for the servo brake to be taken off.

Assembly:

Carry  out  the  reassembly  procedure,  which  is

opposite to the removal procedure.

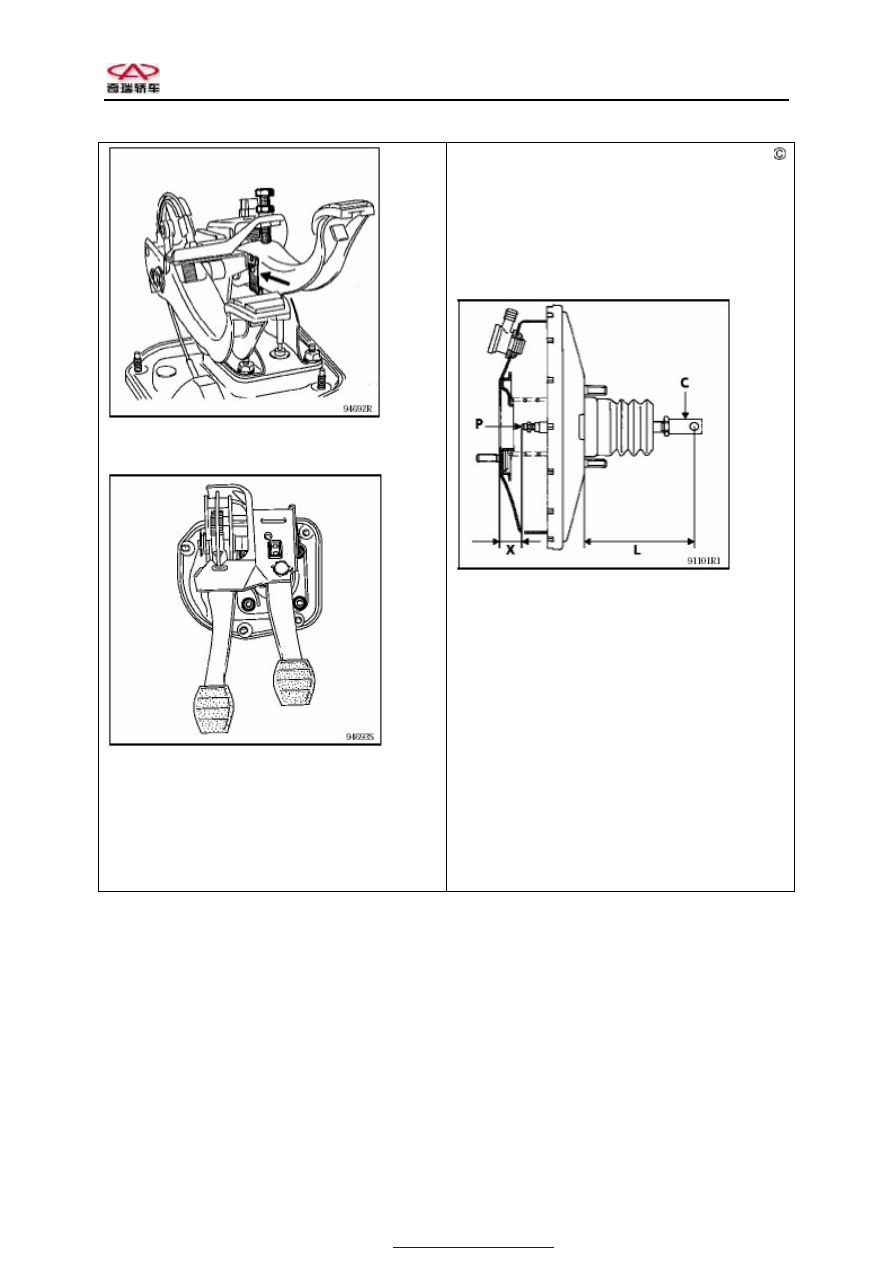

Before reassembly, you shall check:

Size, L = 94.5MM

PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL







–  Servo brake fixing bolts



–  Steering cover nut

–  Two bolts for connecting rod used to gain force

moment



It  can  be  adjusted  by  using  the  measuring  rod



according to its particular model.

Size: X = 22.3mm

It  can  be  adjusted  by  using  the  measuring  rod  (P)

according to its particular model.



Put the master cylinder in place (refer to the relevant

chapter).

Clean the brake line.



PDF created with pdfFactory Pro trial version

www.pdffactory.com



CHERY SQR7080 EZ Drive SERVICE MANUAL





CONTROL OF MACHINE PARTS

– AIR FILTER & SERVO BRAKE CHECK VALVE



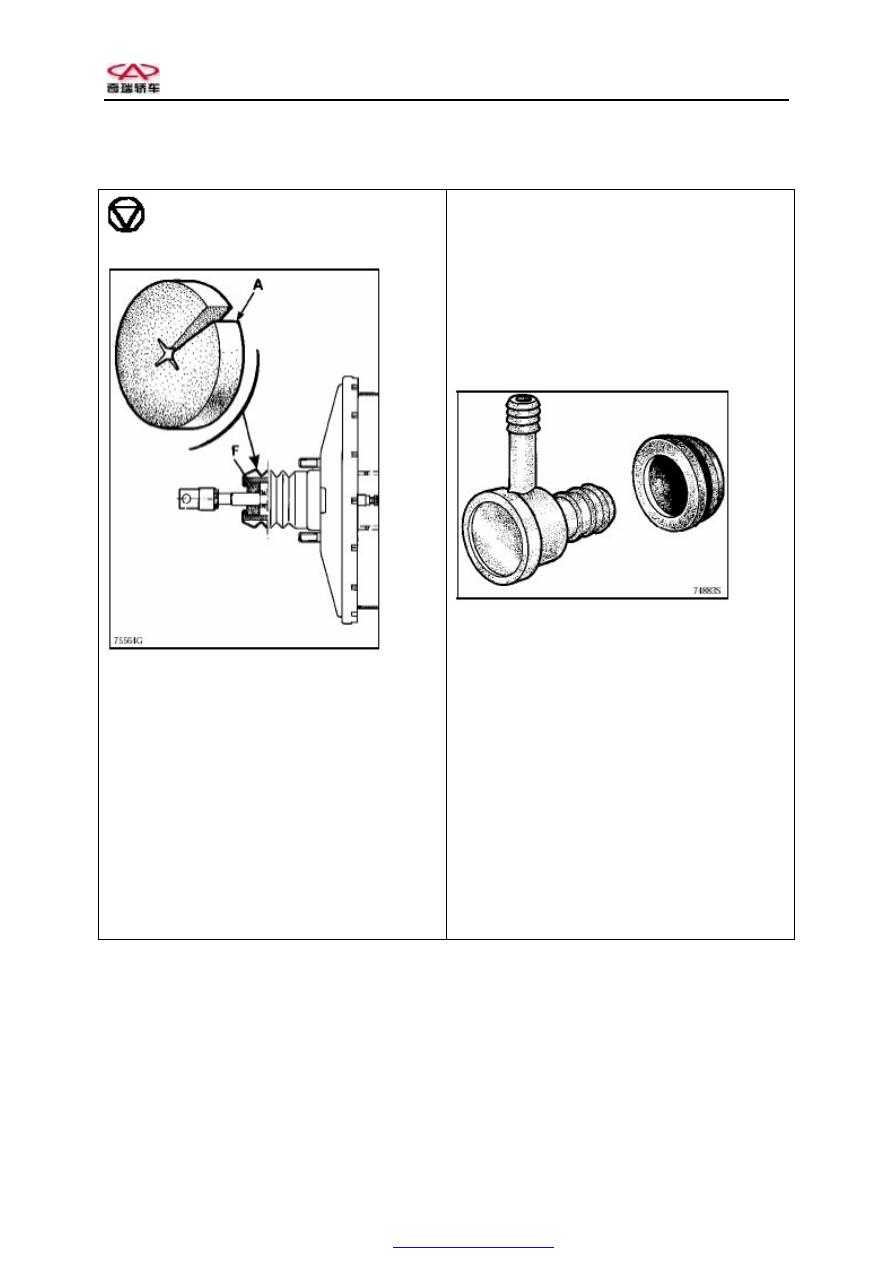

Change of air filter





When  replacing  the  air  filter  element,  it  is

unnecessary to remove the servo brake.

Take out the worn filter element (F) from below the

pedal support by using a screwdriver or metal hook.

Cut  the  new  filter  element  into  the  shape  “A”  (see

the figure), mount it around the pushrod, and sent it

into  the  chamber  slowly.  Make  sure  that  it  shall

fully  stretch  in  the  boring  hole  to  prevent  the

unfiltered air from going through.







Replace the check valve

This operation can be carried out in the vehicle.



Disassembly:

Disconnect the servo relief inlet pipe.

Move  the  rubber  seal  ring  by  rotating  the  check

valve and take it out.



Reassembly:

Check the seal washer and check valve.

Replace any faulty parts.

Place back the assembly.
