Chery QQ6 (S21) / S12LHD. Manual - part 26

101

3.17 The fit dimensions of side outer plate and fuel filler opening door outer panel at
W-W are: 4±1mm;
                                                                                            4±0.5mm;
                                                                                            0.25±0.25mm, respectively
































Uniformity: 0.5

Uniformity: 1.0

Uniformity: 1.0

Uniformity: 0.5

fuel filler opening door outer panel

side outer plate

side outer plate

102


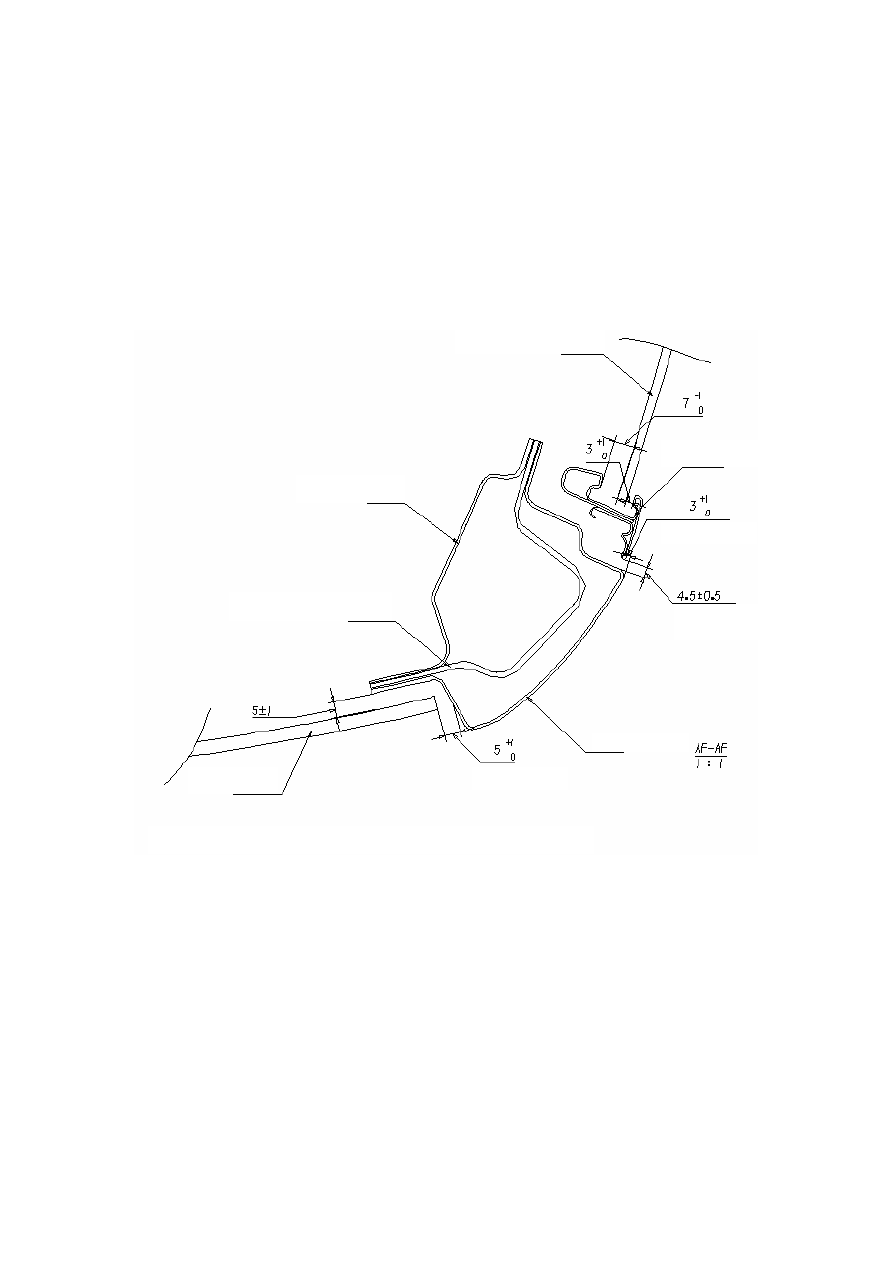

3.18 The fit dimensions of front door window glass and front door window frame at
AF-AF are: 3.5±0.5mm;

6.5±0.5mm;
2.5±0.5mm, respectively;

  The  fit  dimensions  of  front  door  window  frame  and  A  pillar  outer  panel  are:
4.5±0.5mm
  The  fit  dimensions  of  front  windscreen  and  A  pillar  outer  panel  are:  4.5±0.5mm;
5±1mm


















Uniformity: 1.0

Uniformity: 0.5

Uniformity: 1.0

Front Door Window Glass

Front Door Window Frame

A Pillar Inner Panel

A Pillar Outer Panel

A Pillar Reinforcement Plate

Front Windscreen

The uniformity at the right and left symmetrical positions doesn’t exceed 1 mm.

103

3.19 The fit dimensions of side outer plate and fender at AG-AG are: 1.75±0.75mm;

0.25±0.25mm, respectively.





Uniformity: 1.0

Uniformity: 0.5

Side Inner Plate

Side Outer Plate

Fender

104

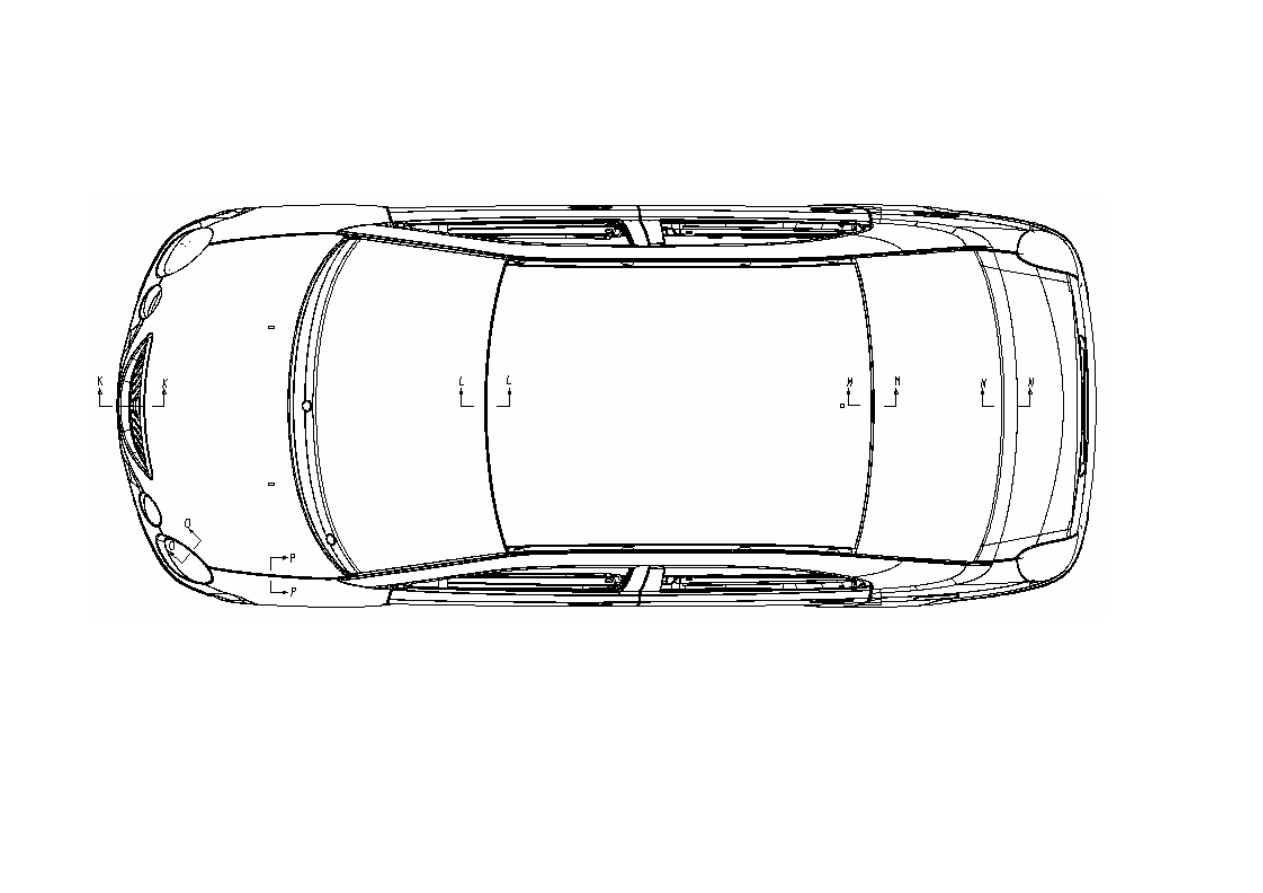

4. Top View
