97

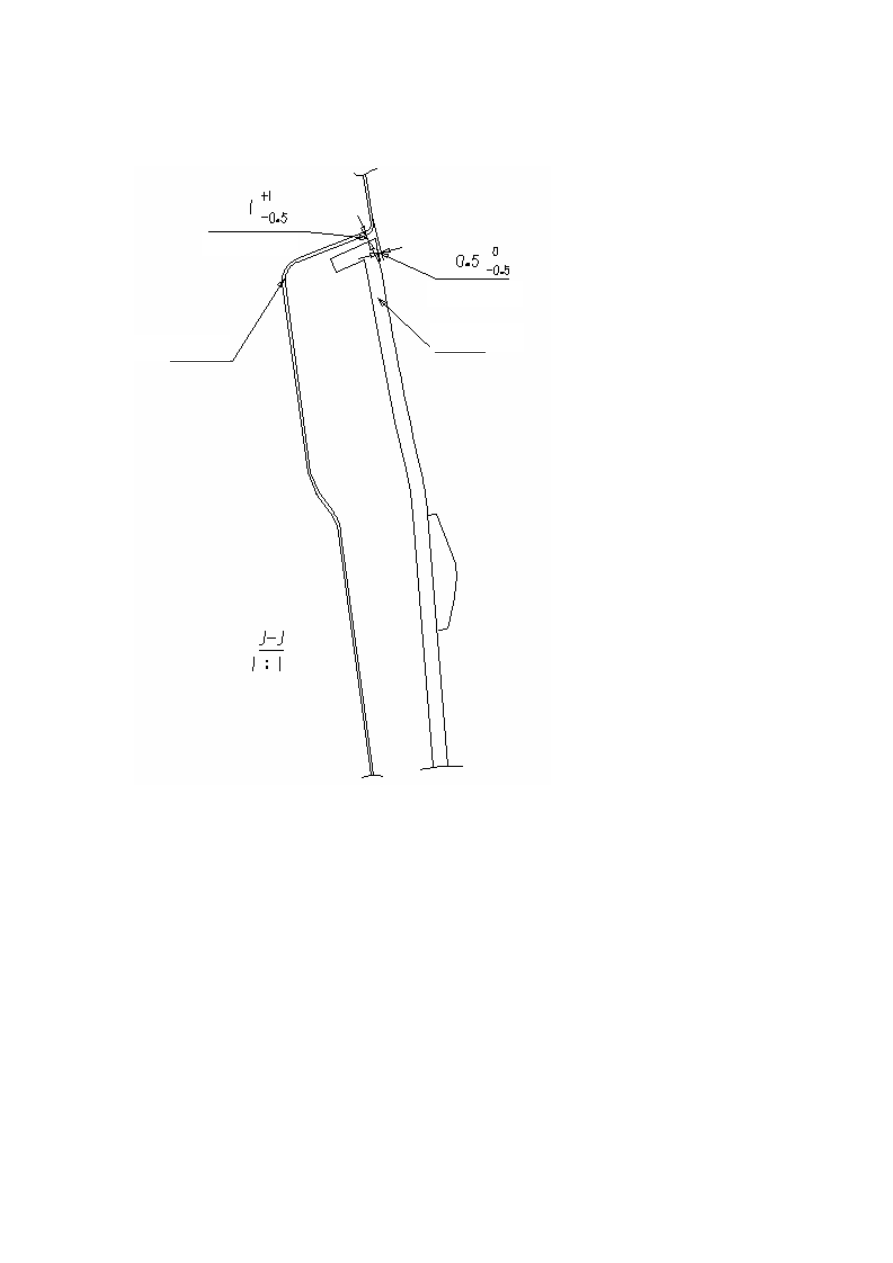

3.10    The  installation  clearances  of  side  outer  plate  and  rear  bumper  at  J-J  are:
1.25±0.75mm; 0.25±0.25mm, respectively.






Uniformity: 0.5

Uniformity: 0.5

Side Outer Plate

Rear Bumper

98

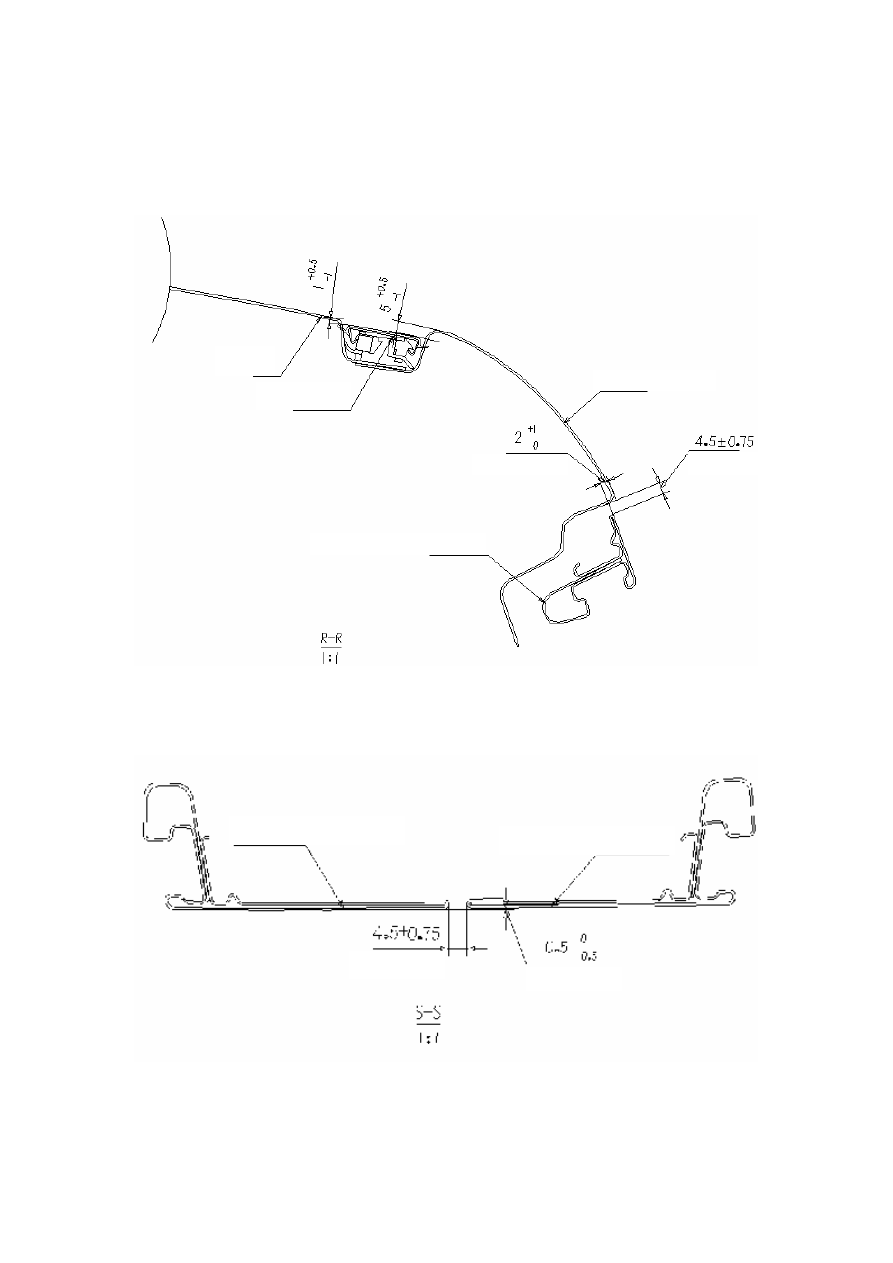

3.11    Installation dimension of top cap and top cap trim at R-R: 0.75±0.75mm
            Installation dimension of side outer plate and top cap trim: 4.75±0.75mm
            Installation  dimension  of  side  outer  plate  and  front  door  window  frame:
2.5±0.5mm; 4.5±0.75mm, respectively







3.12    Clearance between the upper part of front left door and the upper part of front
right door at S-S: 4.5±0.75mm



Uniformity: 1.0

Uniformity: 1.0

Top Cap

Top Cap Trim

Side Outer Plate

Front Door Window Frame

Uniformity: 1.0

Uniformity: 0.5

Upper Part of Front Left Door

Upper Part of Rear Left Door

99

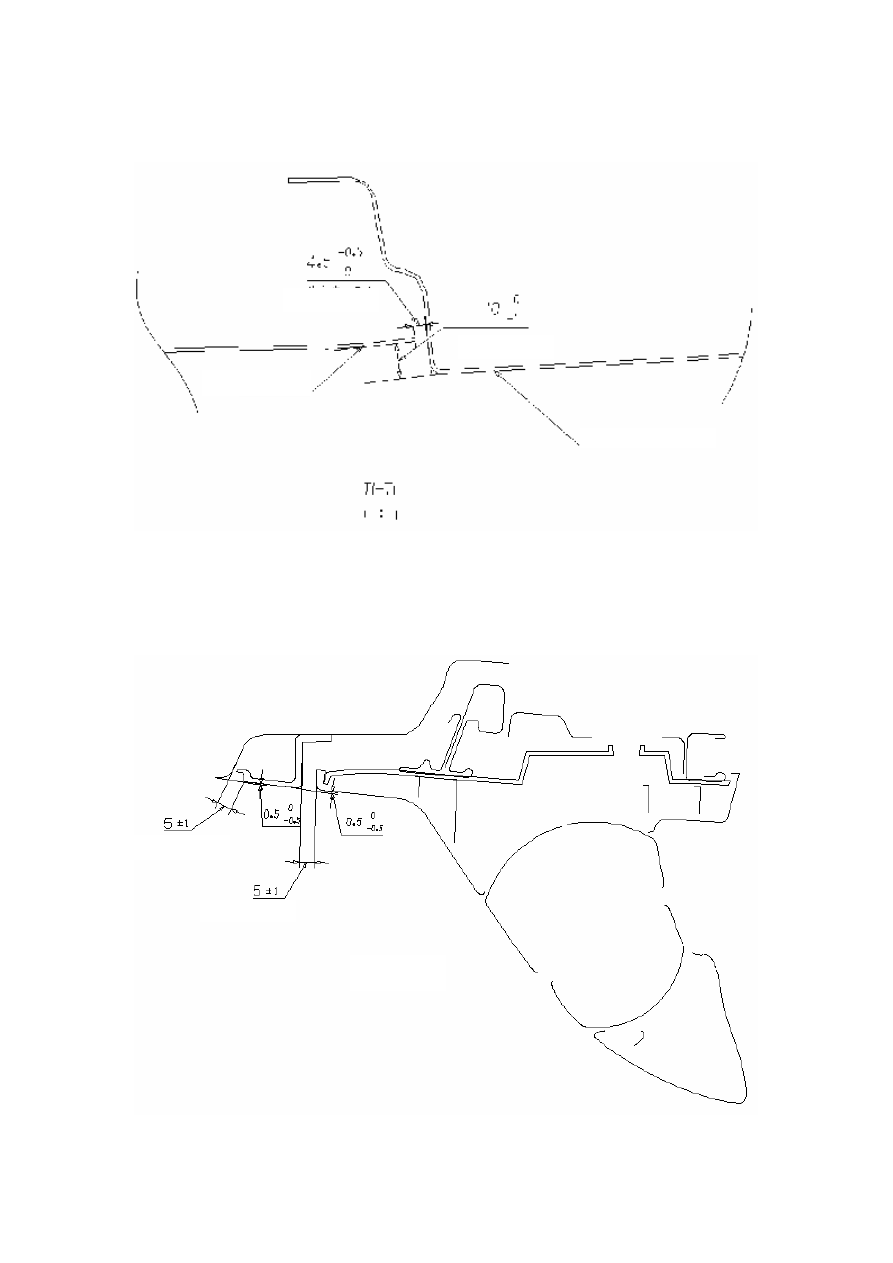

3.13 The fit clearances of rear door outer trim board and side outer plate at T1-T1 are:
4.75±0.25mm; 9.5±0.5mm, respectively.






3.14    The fit dimensions of front door outer quarter window and front door window
frame at T2-T2 are: 5±1mm; 5±1mm, respectively.







Uniformity: 1.0

Uniformity: 0.5

Rear  Door  Outer  Trim
Board

Side Outer Plate

Uniformity: 0.5

Uniformity: 0.5

T2-T2
Scale: 1:1

100

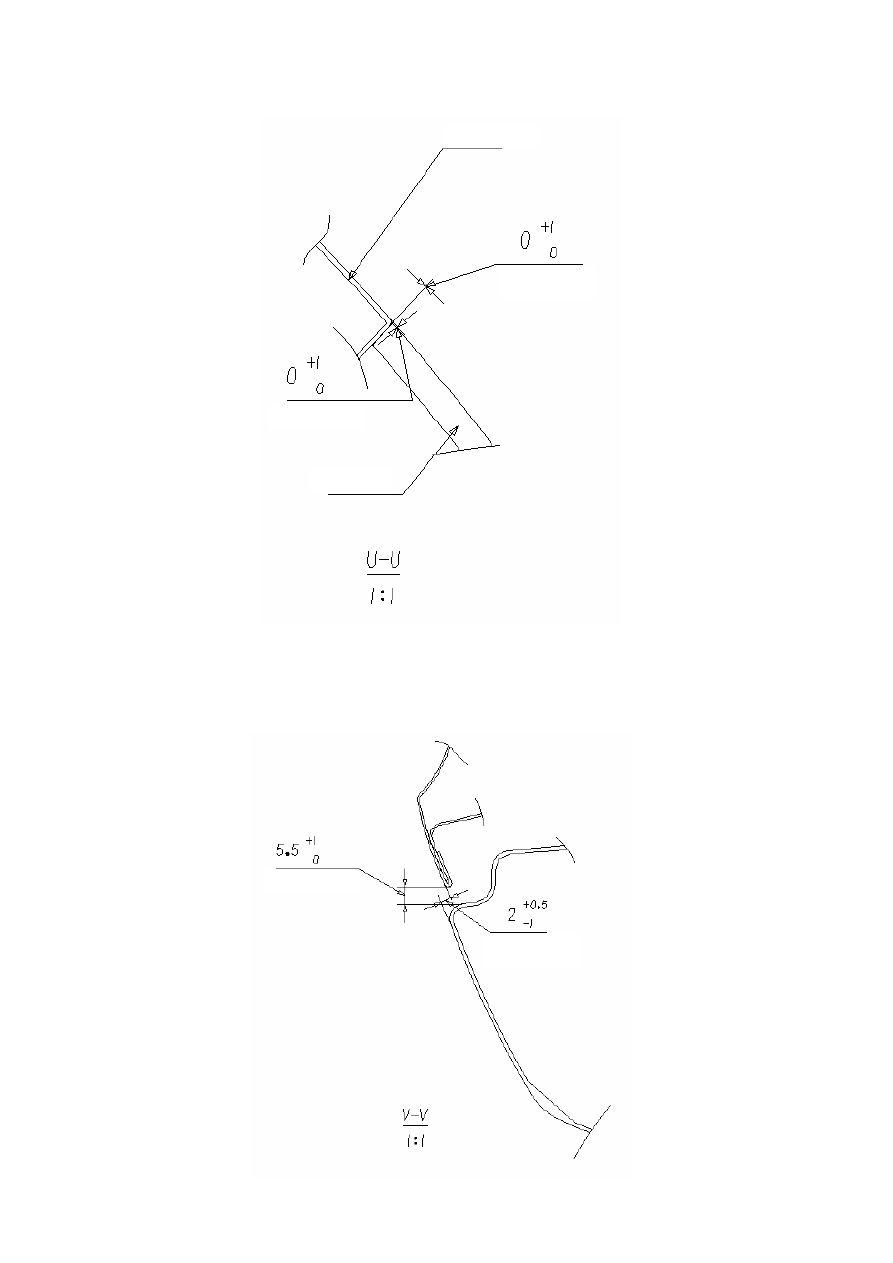

3.15    The clearance between the fender and bumper at U-U: 0.5±0.5mm



3.16 The fit clearances of rear door outer panel and side skirt outer plate at V-V are:
6±0.5mm; 1.75±0.75mm, respectively.


























Uniformity: 1.0

Uniformity: 1.0

Uniformity: 0.5

Uniformity: 0.5

Fender

Front Bumper
