CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

11

l  Idle speed control

l  Knock control

l  Provide sensor power: 5V/100mA

l  Closed loop control

l  Control carbon canister solenoid valve

l  Air conditioner switch

l  engine malfunction indicator

l  Fuel fix quantity modification

l  Engine speed signal output(TN signal)

l  Input of speed signal

l  Malfunction self diagnosis

l  Accept engine loading signal etc.

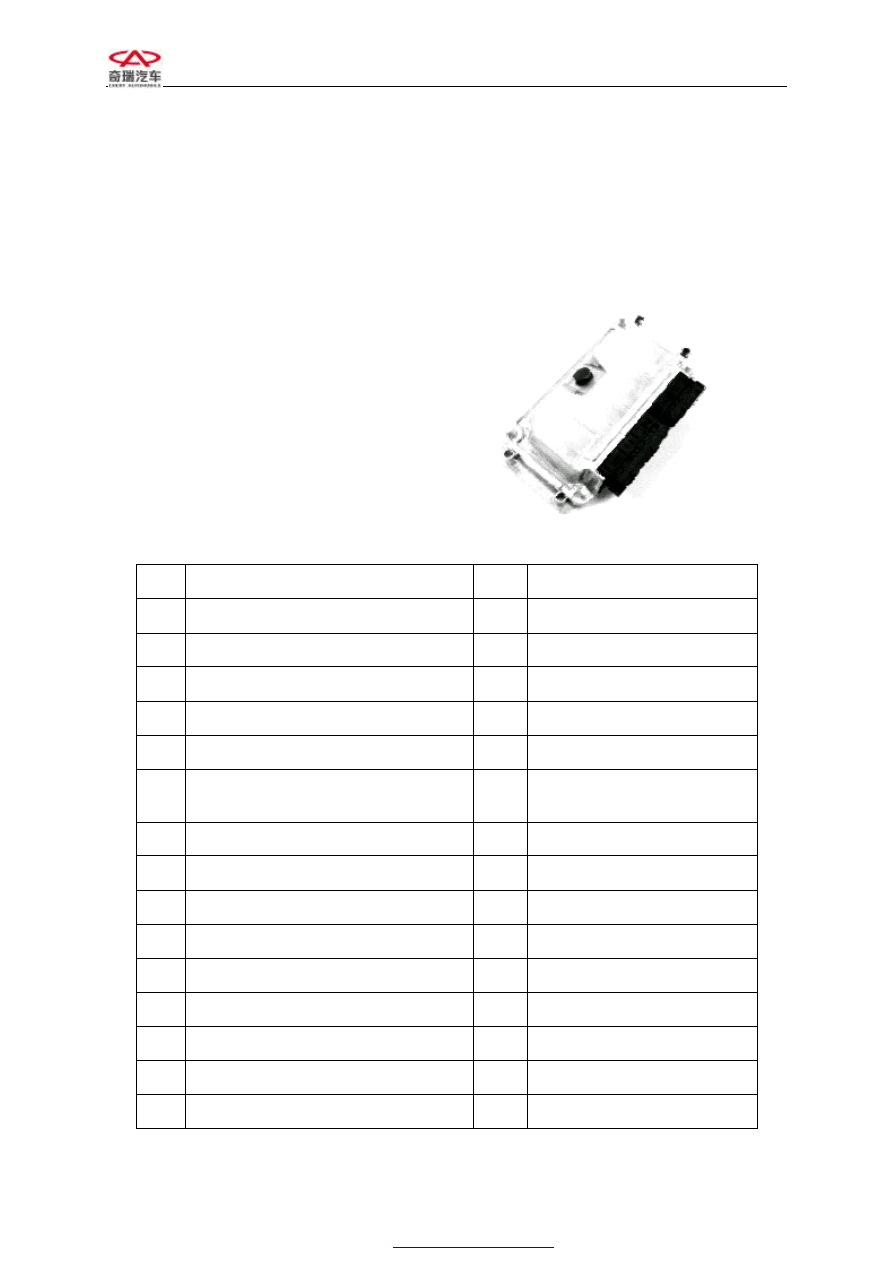

5)Definition of pin

Pin

point

Pin

Connection point

1

Oxygen sensor heating

42

Air intake temperature

2

Ignition coil 2

43



3

Ignition

44

Non persistent power

4

Oxygen sensor heating

45

Non persistent power

5

Ignition coil 1

46

Canister valve

6

Injection nozzle 4(cylinder No. 2)

47

Injection nozzle 3(cylinder

No.4)

7

Injection nozzle 2(cylinder No.3)

48



8

Engine speed

49



9

Coolant temperature

50

Fan control 1

10

Fuel consuming

51

electronically 2

11

Trouble light

52



12

Persistent power

53

electronically 1

13

Ignition coil

54

Electronic throttle valve

position

14

Main relay

55

Downstream oxygen sensor

15

Engine speed sensor A

56



CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

12

16

Accelerator position sensor

57



17

Sensor 1

58

Brake switch

18

Upstream oxygen sensor

59

Speed signal

19

Knock sensor A

60

Medium switch

20

Knock sensor B

61

Power 1

21

Brake light

62

CAN communication

22



63

Non persistent power

23

Accelerating sensor

64

Electronic throttle valve

control

24



65

Electronic throttle valve

control

25



66

Electronic throttle valve

control

26



67

Electronic throttle valve

control

27

Injection nozzle 1(cylinder No.1)

68

Cooling fan

28



69

Air conditioner relay

29



70

Fuel pump relay

30



71

Diagnosis K cable

31

EOBD inspection light

72



32

5V power supply 2

73

Anti theft device

33

5V power supply 1

74

Clutch switch

34

Engine speed sensor B

75

Air conditioner switch

35

Sensor 3

76

Power steering switch

36

Sensor 2

77

Headlamp switch

37

Air flow sensor

78

Sensor

38

Electronic throttle valve control

79

Phase sensor

39

Engine coolant temperature sensor

80

Power 2

40

Accelerator position sensor

81

CAN communication

41

Air conditioner pressure





6)Normal working voltage: 9--16V

Normal working temperature: -40--70℃

7)Malfunction phenomena and diagnosis method

CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

13

l  Malfunction phenomena: idle speed not stable, accelerating not good, can not start, idle

speed  is  too  high,  exhaust  gas  exceed  standard, difficult to  start, air  conditioner  failure,
injector control failure, engine dies out etc..

l  Reasons  for  general  malfunction:  1,  ECU  component  was  burnt  down  caused  by

overloading  of  the  exterior  connected  electrical  device;  2,  circuit  board  was  rust  and
erode caused by water in ECU.

l  Service notice: 1, do not disassemble ECU at random during the service; 2, disassemble

accumulator  5  minutes  prior  to  disassemble  ECU;  3,  keep  the  disassembled  ECU
carefully; 4, prohibit to connect any circuit to ECU connecting line.

l  Simple measurement method:

1、(connect ECU joint)Read engine malfunction record by K line.

2、(disassemble  ECU  joint)Check  the  connecting  line  of  ECU,  and  pay  more  attention  to

check the power supply and ground line of ECU;

3、Check the working conditions of exterior sensor and its output signal and its circuit;

4、Check actuator and its circuit;

5、At last change ECU and have a test.

CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

14

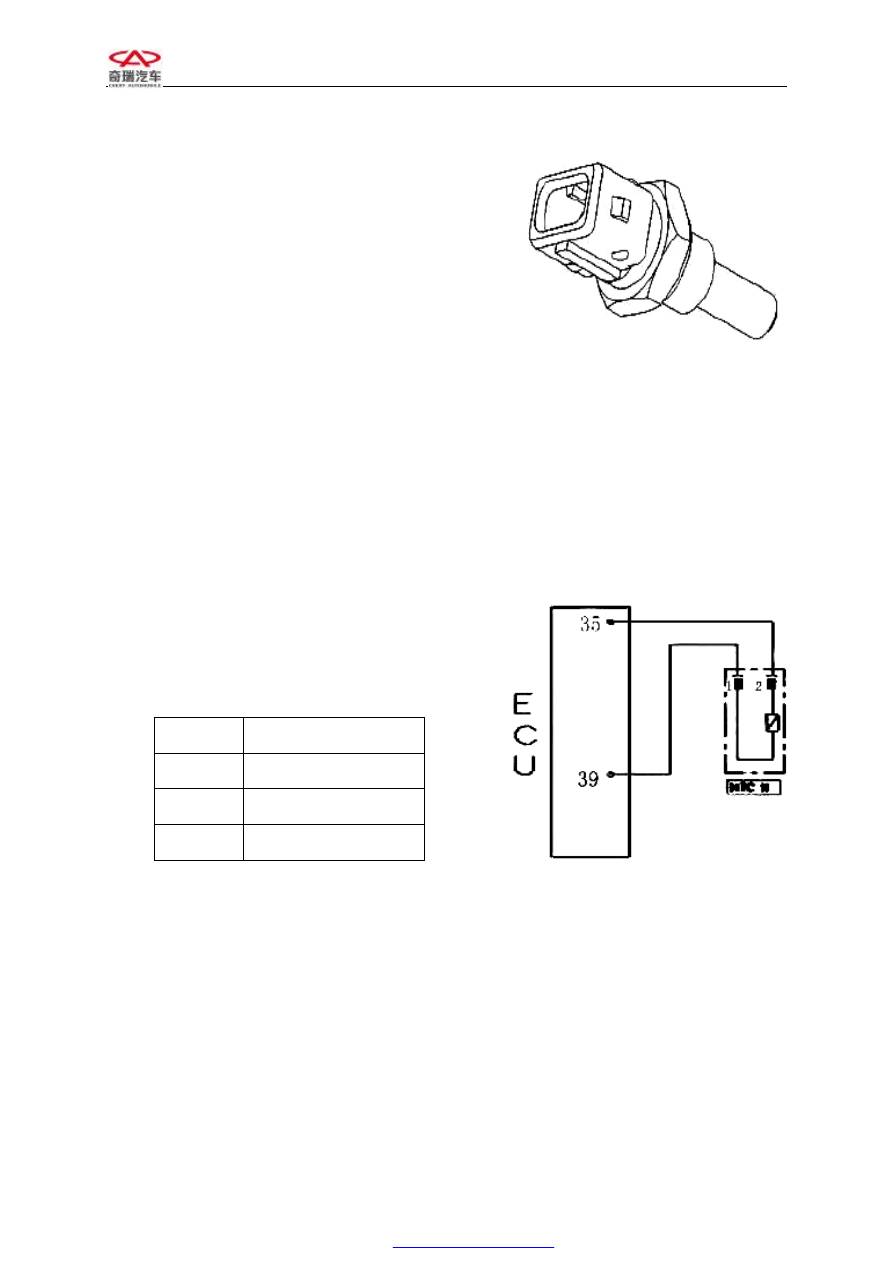

3.2 COOLANT TEMPERATURE SENSOR

1)exterior drawing and pin

This sensor has two exchangeable pins.

2)Purpose:  The  sensor  provide  the  coolant
temperature  signal  to  ECU  for  ignition  timing
and  modifying  fuel  injection  of  starting,  idle
speed and normal working.

3)Installation position

Coolant temperature sensor was installed on the
water  outlet  of  cylinder  block  and  the  copper
heat  conducted  socket  was  inserted  into  water.
There  are  thread  on  the  socket,  and  screw  in
coolant  temperature  sensor  onto  the  threaded
hole  on  cylinder  block  by  the  hexagon  head  of
the socket. The maximum moment is 20Nm.

4)Working principle

This  sensor  is  a  thermistor  of  negative
temperature  coefficient  (NTC),  and  its  value
will  decrease  with  the  coolant  temperature
increasing  but  the  changes  are  not  linearity.
There  are  several  different  resistance  values  at
different temperature:

T(℃)

Resistance value(kΩ)

-10

8.62----10.28

20

2.37----2.63

80

0.299----0.345

5)Normal working temperature: -30----130 ℃

Normal working voltage: 5V DC

6)Malfunction  phenomenon  and  diagnosis

method

l  Malfunction  phenomenon:  Difficult  to

start.

l  Reasons of malfunction: man made

l  Simple measurement method:

Chart 3-2 Outlook drawing of the

coolant temperature sensor

Chart 3-3 Circuit diagram of coolant

temperature sensor

Coolant Temperature Sensor
