  CHERY A520 SERVICE MANUAL                                                        CHASSIS

51

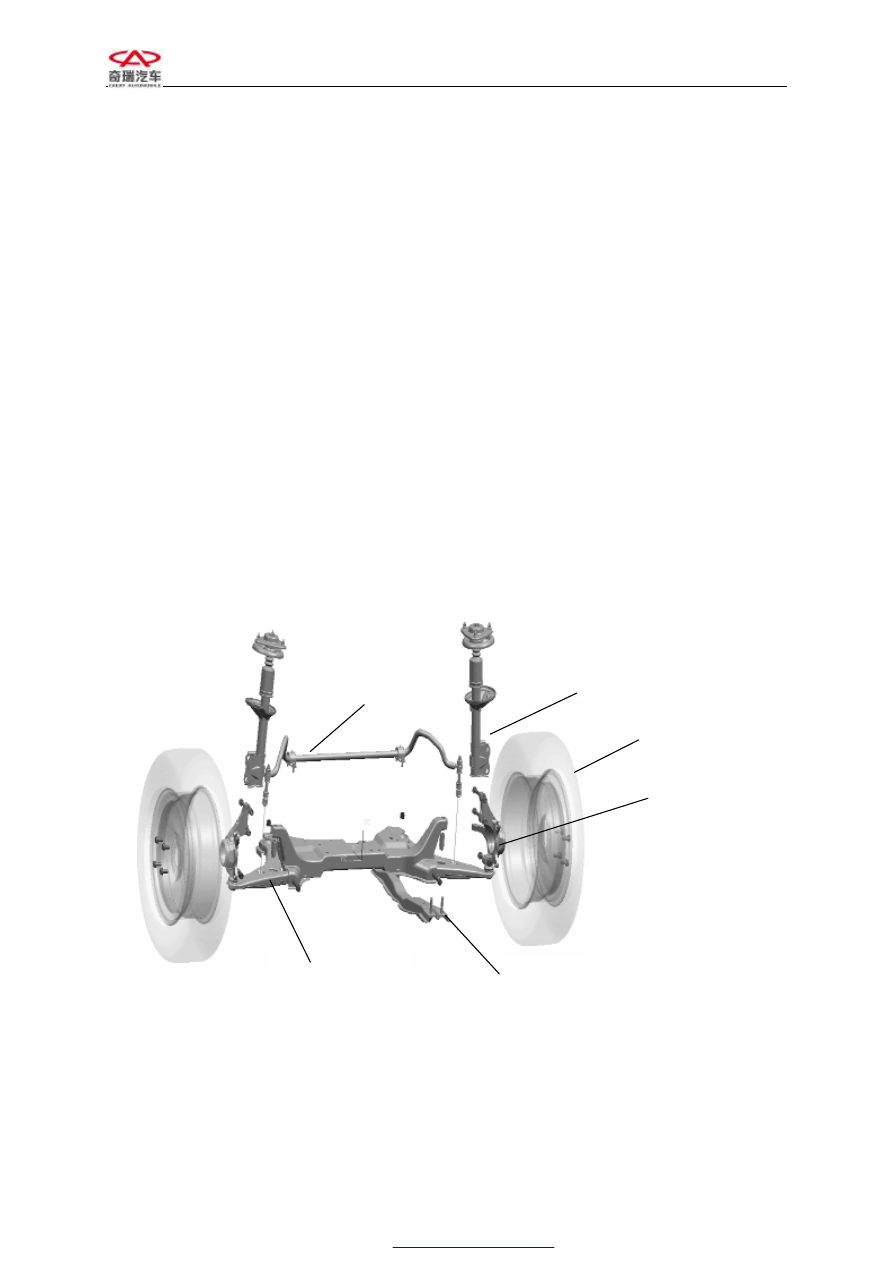

CHAPTER IV SUSPENSION DRIVE AND AXLE

SECTION I FRONT SUSPENSION

STRUCTURE FEATURE

Adopt  McPherson  independent  suspension,accompanying  with  stabilizer  bar,  coil  spring,
double acting telescopic shock absorber.

McPherson  suspension  structure:  In  McPherson  suspension,  the  coil  spring  combines  with
vibration damper, and the lower part of front strut tightly connects with the steering knuckle,
so  that  the  strut  and  the  steering  knuckle  shall  rotate  simultaneously  when  the  wheels  are
rotating.  On  the  top,  the  rubber  cushion  directly  connects  with  vehicle  body.  The  rubber
cushion  can  insulate  some  noise,  and  can  damp  the  vibration  passed  from  the  road.
Accordingly, the upper part of strut is fixed on the vehicle body, and moves slightly. However,
the lower part of strut shall rotate simultaneously with the wheels and bounces up and down,
thus the strut shall be influenced by the side force in the process of operation. The middle part
of strut connects with coil spring as well as damping block and bearing parts. This structure
features low cost, simple and compact structure, so that it can provide a large room to engine
deployment.























Stabilizer Bar

Front Vibration Damper

Wheel

Steering Knuckle

Side Member of Engine

Control Arm

  CHERY A520 SERVICE MANUAL                                                        CHASSIS

52



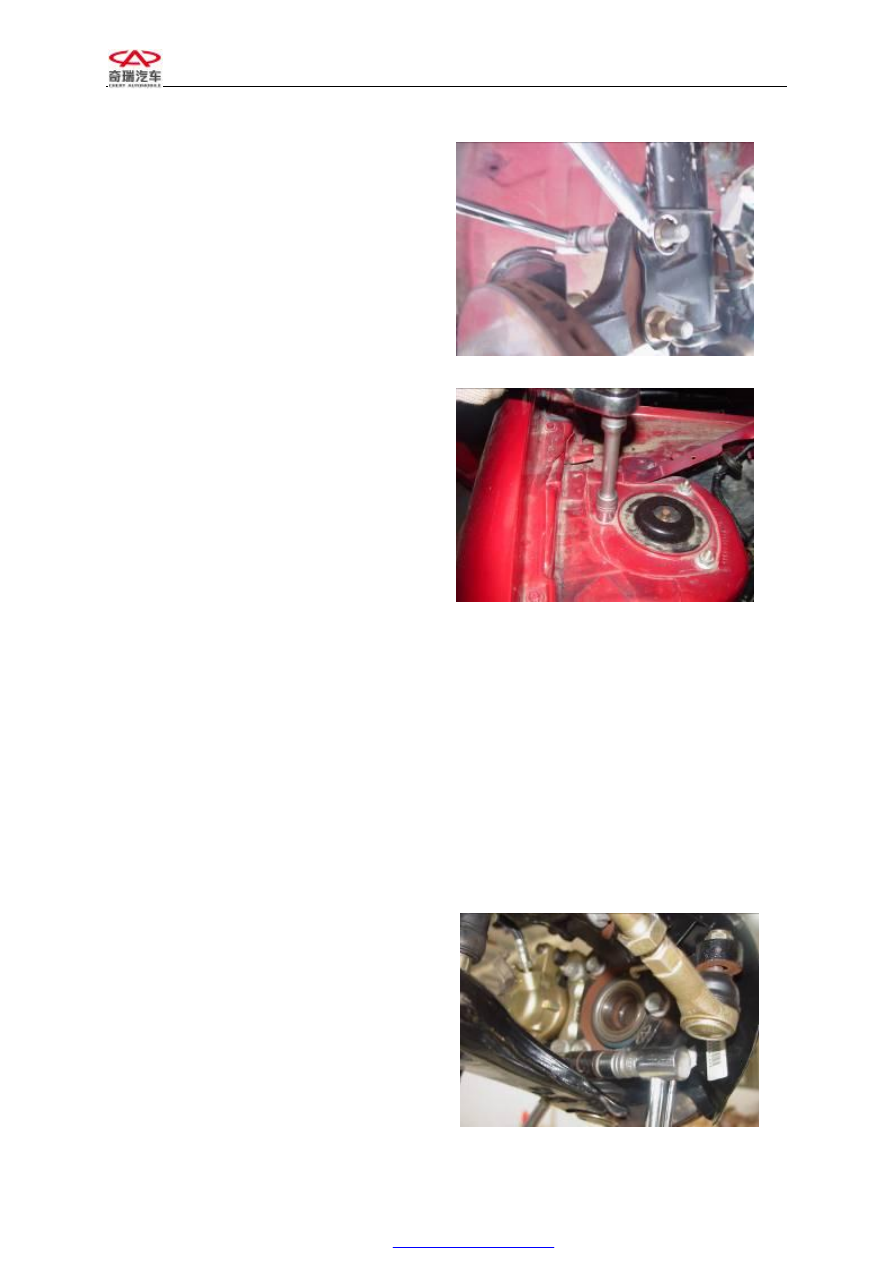

I.  DISASSEMBLY  AND  ASSEMBLY
OF FRONT VIBRATION DAMPER

Disassembly  sequence:  (Take  the  right
vibration damper for example)

1.



Use jack to uplift the car, dismount the
two  bolts  connecting  the  vibration
damper and steering knuckle.

Bolt mounting torque: 110±5Nm.



2.



Put  down  the  car,  open  the  hood,
dismount the three bolts connecting the
vibration  damper  with  vehicle  body,
and dismount the vibration damper and
spring.

Bolt

mounting

torque:

50±10Nm



Assembly sequence:

1.



Assemble  the  front  vibration  damper
according to the disassembly sequence.

2.



Precautions:

①



After  assembly,  all  bolts  must  be
fastened  to  reach  up  to  specified
torque.

②



Please  check  four  wheel  alignment
after assembly.



II.  DISASSEMBLY  AND  ASSEMBLY
OF CONTROL ARM

Disassembly  sequence:  (Take  the  right
control arm for example).

1.



Dismount  tires,  uplift  the  car,  and
remove  the  bolts  and  nuts  connecting
the control arm and steering knuckle.

Mounting  torque:  110±5Nm  (the  left  and
right sides are the same.)









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

53



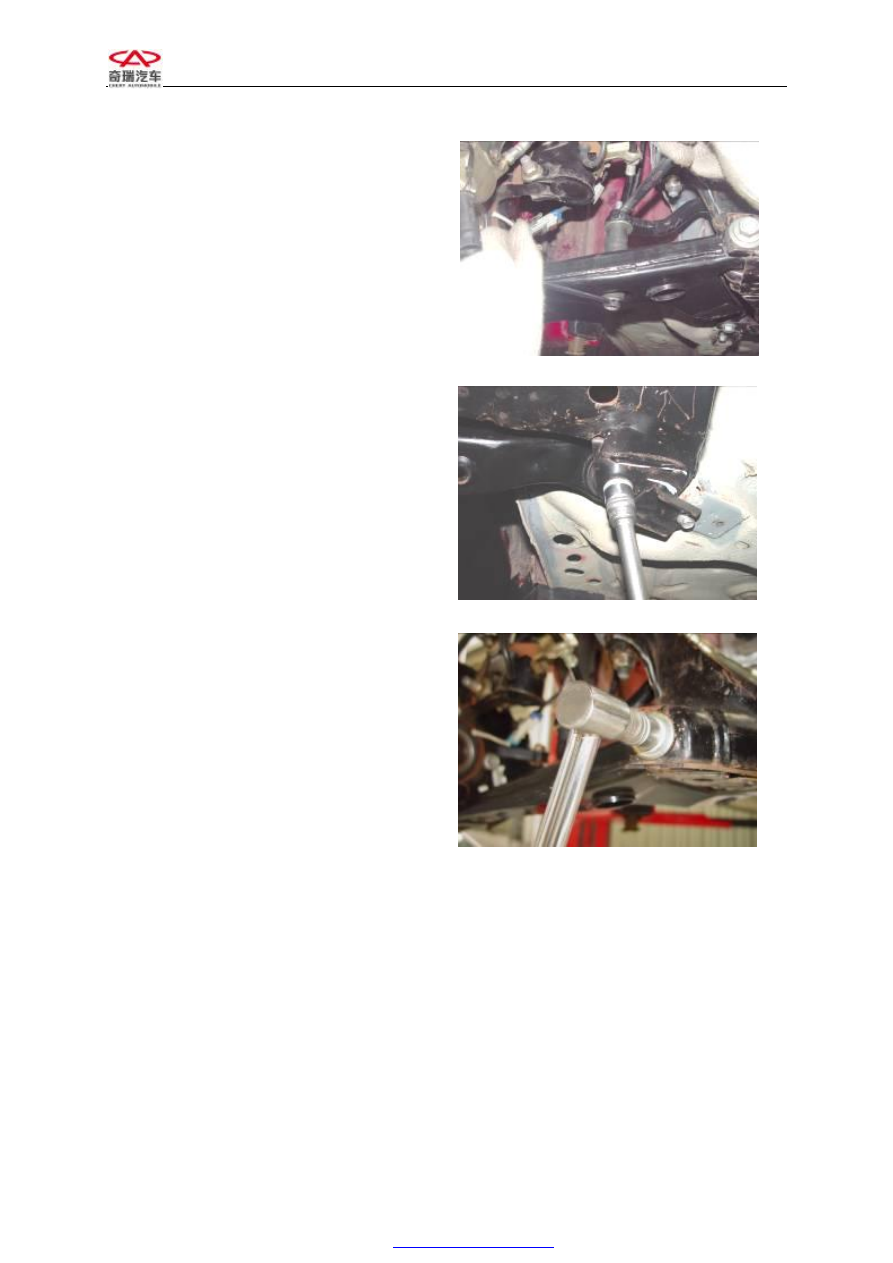

2.



Dismount  the  bolts  connecting  the
control arm and stabilizer bar.

Mounting  torque:  50±3Nm  (The  left  and
right sides are the same.)



3.



Dismount  the  bolts  connecting  the
control arm and vehicle body.

Bolt mounting torque: 180±15 Nm (The left
and right sides are the same).



4.



Dismount  the  bolts  connecting  the
control  arm  and  under-frame,  and
remove the control arm.

Mounting  torque:  180±15N.m(The  left  and
right sides are the same).

Prevent  the  control  arm  from  dropping
when loosening the bolts.



Assembly sequence:

1.



Assemble the control arm according to
the disassembly sequence.

2.



After  assembly,  the  bolts  must  be
fastened  to  reach  up  to  specified
torque.









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

54



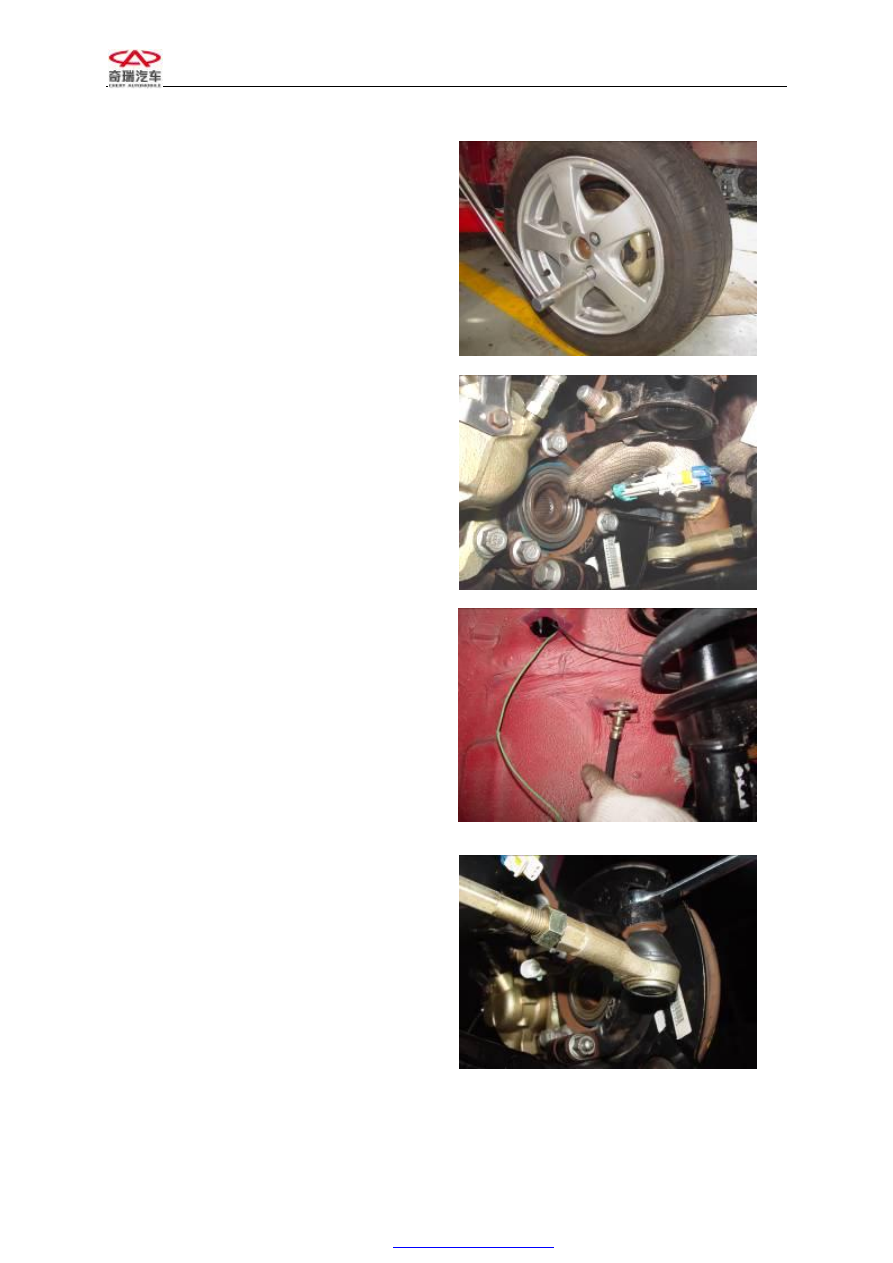

III.  DISASSEMBLY  AND  ASSEMBLY
OF STEERING KNUCKLE

Disassembly  sequence:  (Take  the  right
steering  knuckle  for  example.  The  left  and
right  steering  knuckles  have  the  same
disassembly process.)

1.



Dismount tire

Mounting torque: 110±10Nm



2.



Dismount  the  plug  of  wheel  speed
sensor  and  plug  of  the  brake-disk
thickness alarm.



3.



Dismount  the  brake  oil  pipe  and  avoid
the loss of brake oil.



4.



Dismount  the  bolts  connecting  the
steering  tie  rod  and  the  steering
knuckle.

Mounting torque: 35±3N.m
