  CHERY A520 SERVICE MANUAL                                                        CHASSIS

43

SECTION II FRONT WHEEL ALIGNMENT



I.  CHECK  AND  REGULATE  THE
FRONT-WHEEL  KINGPIN  CASTER
ANGLE,

FRONT-WHEEL

CAMBER

ANGLE,

FRONT-WHEEL

TOE-IN

ANGLE AND STEERING ANGLE:

Criteria: Front  wheel  alignment  should  meet
the requirements as follows:

Kingpin caster

angle

2

0

50′±30′

Front wheel

camber angle

0

0

±10′

Front wheel

toe-in

5′47＂±5′(or

1mm)

Kingpin

inclination angle

12

0

35′±30′



II.  FRONT  WHEEL  TOE-IN  AND
STEERING ANGLE ADJUSTMENTS

1.  Front wheel toe-in

Toe-in  adjustment  can  be  done  by  use  of
optical  test  instrument  or  mechanical  toe-in
regulator.  Wheel  aligner  or  alignment  tester
should be installed on the wheels.

Installation  should  be  carried  out  according
to the concrete instructions of the equipment
manufacturers.

(1)  To  meet  the  requirement  of  test

instruments,

you

should

make

preparations  for  the  wheel  alignment,
and  use  the  steering  wheel  limiter
purchased  on  the  market  to  fix  the
steering  wheel  in  the  right  ahead
position  .(  The  steering  wheel  must  be
at  the  central  position  ±5°,  and  the
lower clamping  flange  bolts of steering
shaft must be horizontal.)







  CHERY A520 SERVICE MANUAL                                                        CHASSIS

44



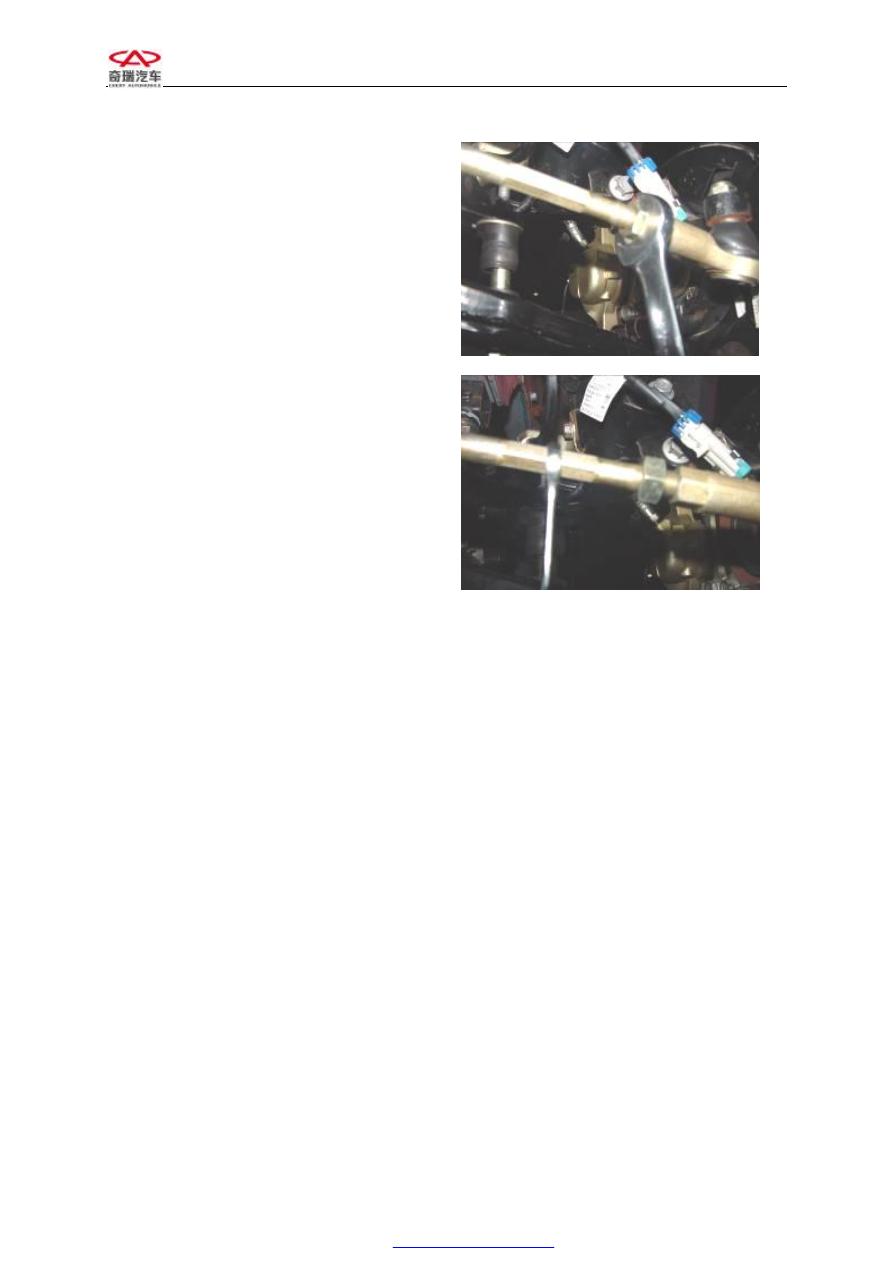

(2)



Loosen  the  locknut  of  right  steering  tie
rod and rubber sleeve clamp, and screw
down  the  toe-in  adjusting  lever  to
regulate  the  length  as  per  requirements
until  it  reaches  the  specified  numerical
value.























(3)



Fasten the  locknuts, reinstall  the  rubber
sleeve  clamp,  and  check  whether  the
locknut  is  fastened  and  the  sheath  is  at
the proper position.

(4)



After  the  front  wheel  toe-in  is  well
adjusted,  you  should  check  whether  the
steering  wheel  is  horizontal  or  not.
Otherwise,  you  should  loosen  the
locknuts of steering wheel to regulate it
to the horizontal position and fasten the
locknuts to meet the torque requirement
(30±3Nm).









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

45



2.



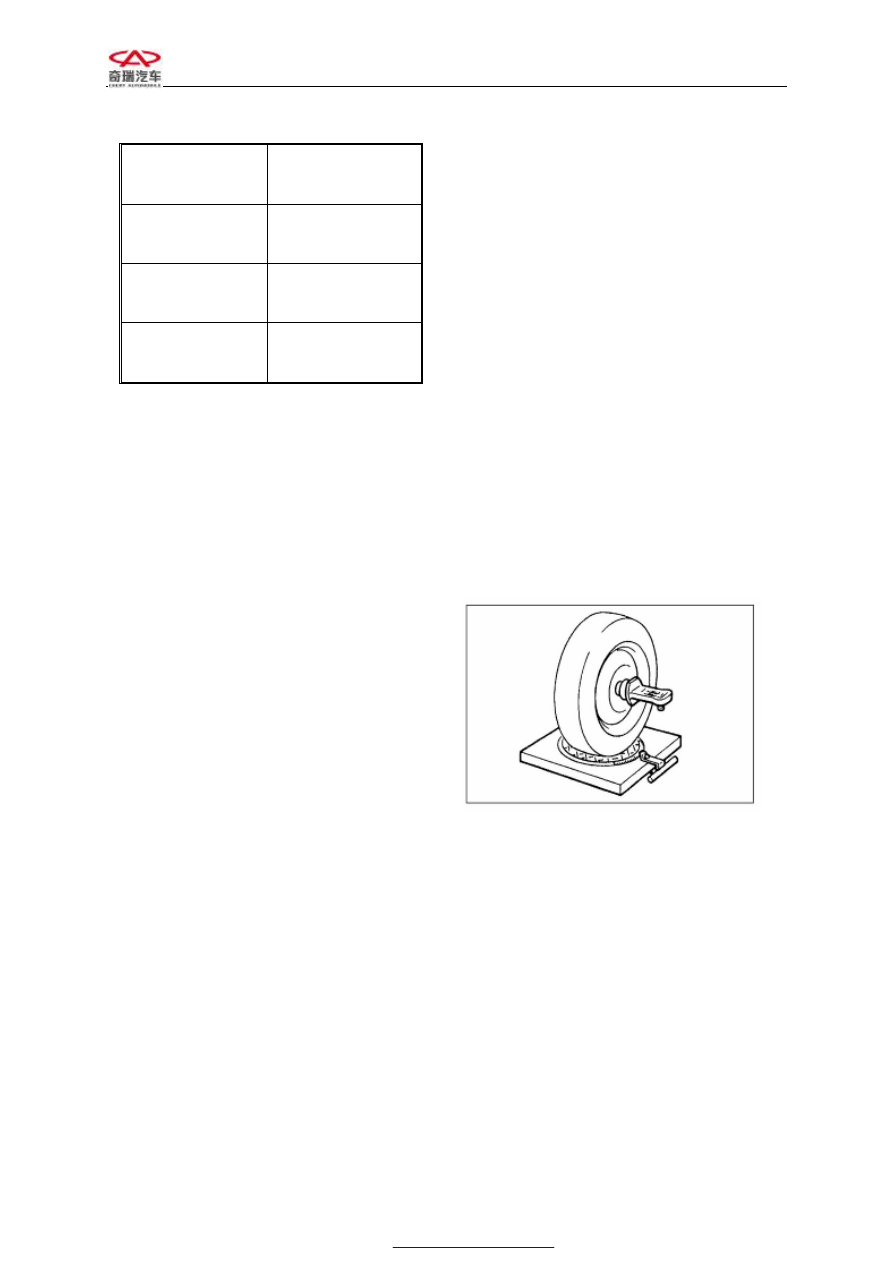

Check the front wheel steering angle

After  replacing  tie  rod  joints  or  regulate
toe-in,  you  should  check  the  steering  angle.
If  the  front  wheel  steering  angle  doesn't
comply  with  relevant  standards,  you  should
check  and  regulate  the  length  of  left  and
right tie rods.

3.



Kingpin caster angle

Kingpin caster angle is determined in design
structure; therefore, it need not be regulated.

Influence of caster angle

The  main  functions  of  caster  angle  are  to
keep the car driving towards the right ahead.
If the caster angle is of positive value, in the
case of front wheel steering, the inner side of
the  car  shall  descend  and  the  chassis  shall
ascend, which shall add  loads to the steering
knuckle.  If  the  caster  angles  of  front  wheel
and  rear  wheel  are  the  same,  the  car  shall
return  to  the  right  ahead  position  after
steering.  The  increasing  of  positive  caster
angle  shall  improve  the  stability  of  steering
wheel, but the force shall become stronger in
the  case  of  steering;  while  the  decreasing of
positive  caster  angle  shall  lower  down  the
stability of steering wheel, but the force shall
become  weaker  in  the  case  of  steering.  The
degree  of  caster  angle  shall  not  impose
influence  on  the  tire  wearing,  which  is  used
to  stabilize  the  driving  direction  of  car  and
make

the

car

return

to

alignment

automatically  in  the  case  of  steering.  If  the
car  is  quipped  with  traditional  mechanical
steering device, the degree of caster angle  is
very  small  and  even  inclines  to  negative
caster  angle,  which  can  make  it  easy  for
steering. If the car is furnished with dynamic
steering  device,  the  caster  angle  is  often
designed as bigger positive angle, which can
make  the  driver  sensitive  to  steering.  The
increasing  of  positive  caster  angle  shall



Maximum rotating angle of

outer wheel

33

0



Maximum rotating angle of

inner wheel

41

0



  CHERY A520 SERVICE MANUAL                                                        CHASSIS

46

enhance  the  steering  force,  but  can  improve
the stability of straight driving.

4.



Camber angle

Under  normal  circumstances,  there  is  no
need  to  regulate  the  camber  angle  of  the
installed  independent suspensions and wheel
steering  knuckle.  If  the  wheel  camber  angle
deviates  from  the  tolerance  range  due  to
other  reasons,  the  connecting  bolt  of
independent suspension and steering knuckle
can be used to rectify the camber angle.

(1)



Prior  to  rectification,  you  should  firstly
inspect  (visual  inspection)  whether  the
driving  components  are  damaged,  and
replace the damaged components;

(2)



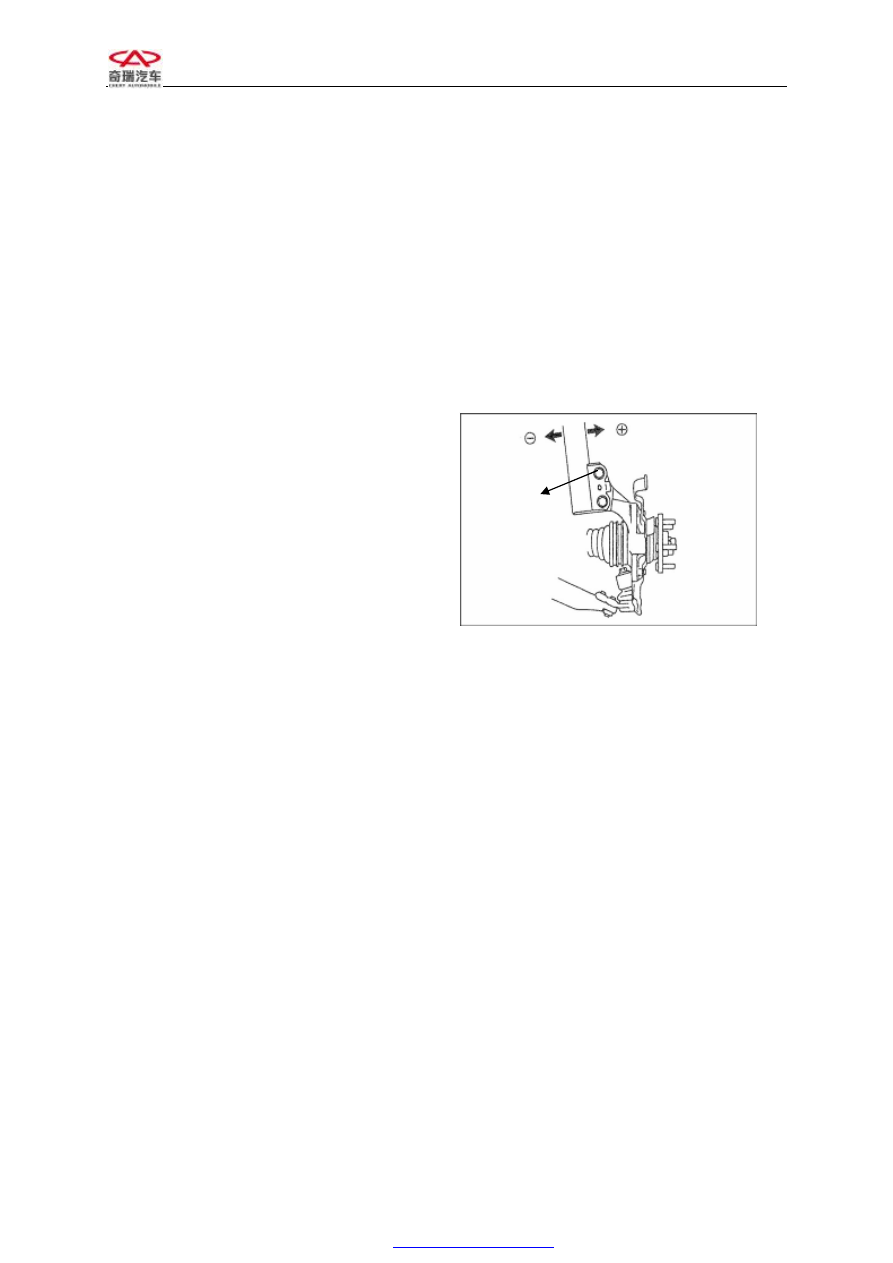

If  the  front-wheel  camber  angle  is
found  to  exceed  the  deviation,  you
should  loosen  the  connecting  bolt①  of
front  vibration  damper  and  steering
knuckle,  and  move  the  wheel  to  rectify
the camber angle.





Adjust the Bolt①
