CHAPTER III    FOUR-WHEEL ALIGNMENT CHECK & ADJUSTMENT

SECTION I BASIC CHECK

ADJUSTMENT

WORK

PRIOR

TO

CHECK

I.  PREPARATION  WORK  PRIOR  TO
ADJUSTMENT

1.

Check  tire  pressure  and  adjust  it  to
specified pressure

Standard inflation pressure of cold tire (Kpa)

Item

195/55R15  Spare tire

Front wheel

230

Rear wheel

210

250

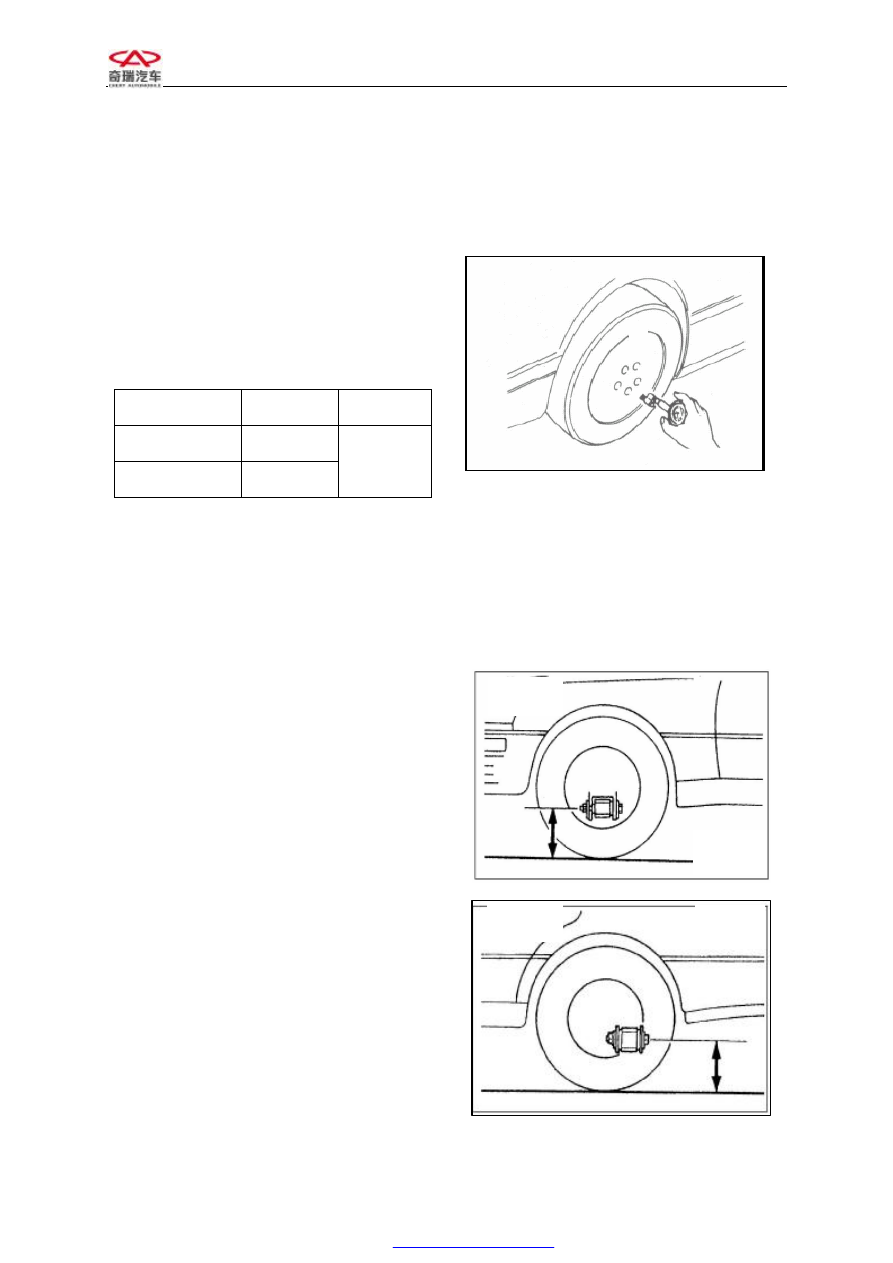

2.  Check the height of vehicle body

First  of  all,  you  should  inflate  the  tire
pressure  to  standard  specified  value  before
measuring  the  height  of  vehicle  body  (the
pressures of  the  left  and  right tires  should  be
consistent with each other.)



① Front measuring point

Measure  the  height  from  the  ground  to  the
central point of the bolt connecting the lower
control  arm  assembly  and  the  front  steering
knuckle. The height of the vehicle body at the
left wheel side should be as basically same as
that  of  the  vehicle  body  at  the  right  wheel
side.



② Rear measuring point

Check  the  height  from  the  ground  to  the
central  point  of  the  bolt  connecting  the  rear
axle  and  the  vibration  damper.  The  height  of
the vehicle body at the left wheel side should
be  as  basically  same  as  that  of  the  vehicle
body at the right wheel side.

Note:  Before  checking  the  wheel  alignment,
you  should  regulate  the  car  to  specified
height.







Front





Rear

  CHERY A520 SERVICE MANUAL                                                        CHASSIS

36

If  the  car  height  cannot  meet  the  standard,
you should check whether there is damage or
deformation

on

the

front

and

rear

suspensions.

3.

Check  the  wheel  bearing  clearance,
and  replace  front  wheel  bearings
when necessary.

4.

Check the status of rims and tires.

5.

Check  the  tightness  degree  of  the
steering linkage and ball joint.

6.

Park  the  car  on  the  flat  ground,  and
carry no luggage or person.

7.

Shake wheels to check the tightness of
front suspensions.

8.

Check  whether  the  vibration  damper
can operate normally.

1)

Check whether there is oil leakage;

2)

Check  whether  there  is  wearing  in  the
assembly bushings;

3)

Check  the  damping  force  of  vibration
damper,  and  replace  the  vibration
damper if it disqualifies.

Note: The  oil  tank  is  semi-filled;  the  cooling
water  in  the  water  tank  and  the  engine  oil
reach  up  to  the  specified  height,  and  the  tire
jack and other tools are in specified positions.

II. RIM AND TIRE

1.  Visual inspection

Inspect tire and rim.

During  the  inspection,  if  you  find  any crack,
damage,  deformation  and  other  problems  on
the  rim  or  tire,  you  should  replace  them
instantly. As the right figure illustrated:



Fig. Tire Wearing

  CHERY A520 SERVICE MANUAL                                                        CHASSIS

37



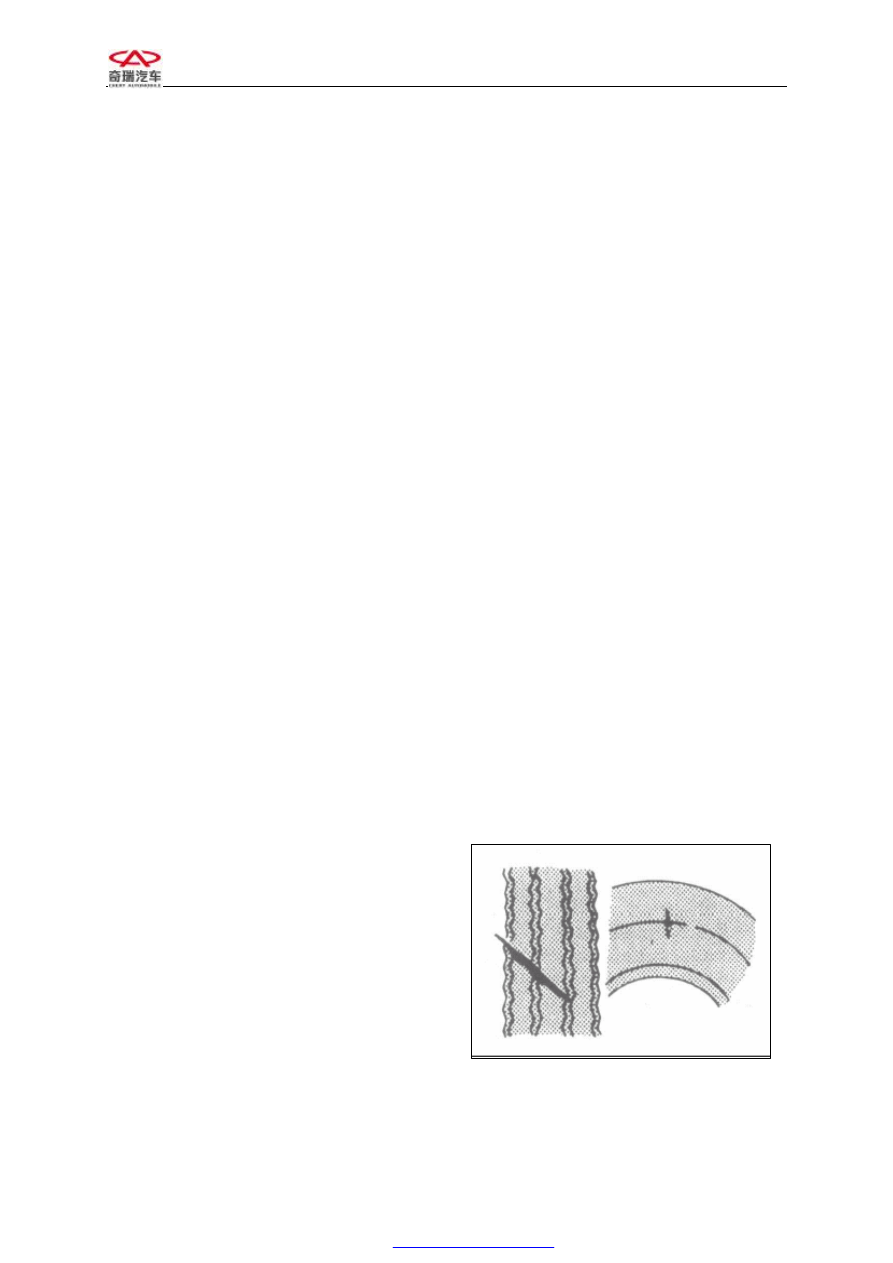

2.



Tire wearing

(1)



Check the depth of left tire tread. As the
right figure illustrated:

Standard tire: not less than 1.6mm.

Snow tire: 50% tire tread.

(2)

  I

f  the  pointed  wearing  phenomena

occur, the tire should be replaced.





3.



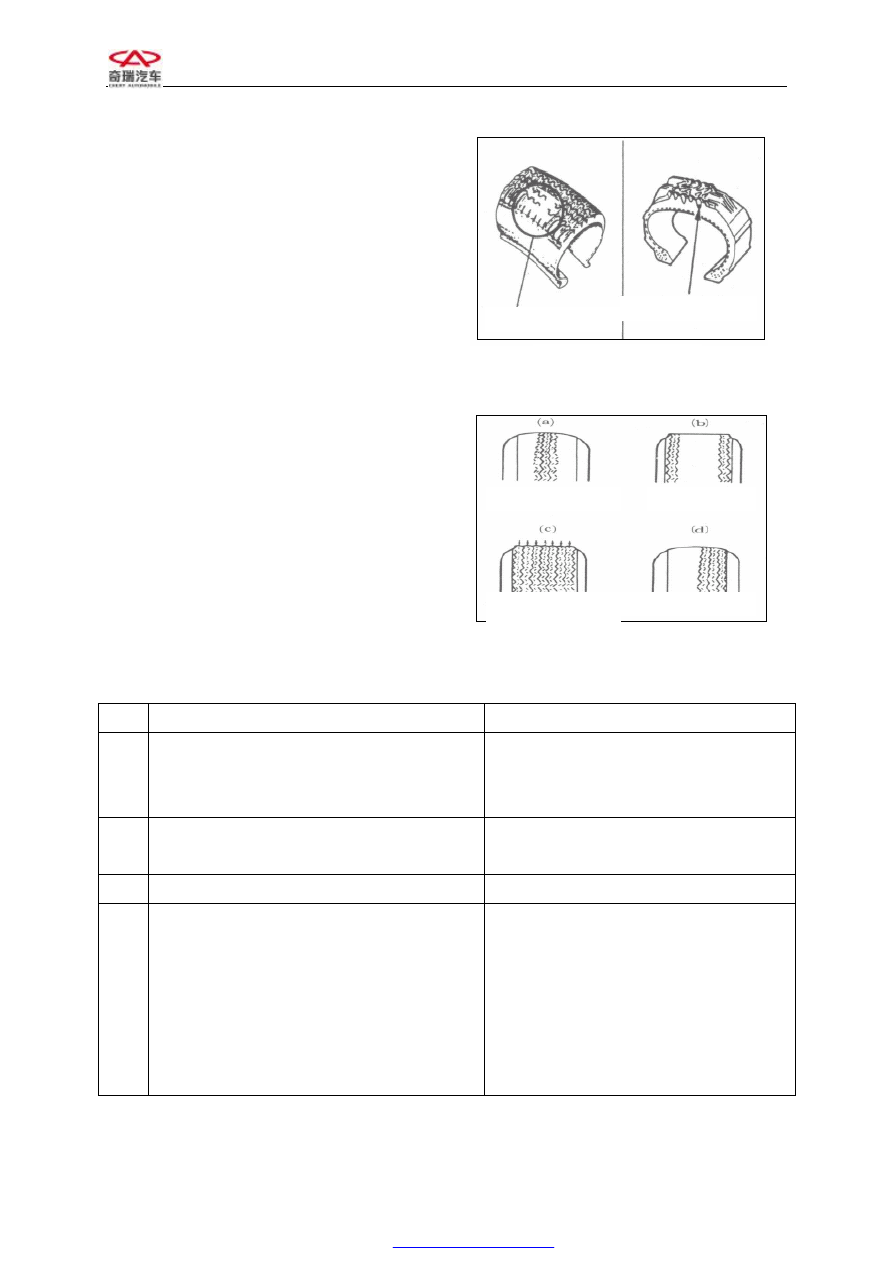

Abnormal tire wearing

Abnormal wearing examples are illustrated in
the right figure.

The  possible  reasons  and  resolving  methods
are shown in the following table.







Possible Reason

Resolving Method

(a)

* Deficient tire pressure (dual-side wearing)

* High-speed turn

* No tire alignment

* Measure &adjust tire pressure

* Lower down vehicle speed

* Tire alignment

(b)

* Too high tire pressure

* No tire alignment

* Measure &adjust tire pressure

* Tire alignment

(c)

* Improper toe-in

* Regulate toe-in

(d)

* Improper camber angle or caster angle

* Suspension system failure

* Imbalanced tire

* Out-of-round brake drum or butterfly disk

* Other mechanical problems

* No tire alignment

*  Regulate,  repair  or  replace  axle  and
suspension system components

* Repair or replace

* Ensure tire dynamic balance or replace

* Rectify or replace

* Rectify or replace

* Tire alignment

Fig. Tire Wearing

Dual-Side Wearing

Central Wearing

Toe-In or Front

Extension Wearing

Single-side wearing

Fig. Tire Wearing

Wearing Indicating

Wearing Indicating

  CHERY A520 SERVICE MANUAL                                                        CHASSIS

38



4.



Precautions on tire and rim

(1)



Disqualified  tire  and  rim  should  not  be
used.

(2)



Aluminum  alloy  rim  is  easily  scored,
therefore,  soft  cloth  shall  be  used  to
clean up the rim, and steel brush shall be
prohibited.  If  vapor  is  adopted  to  clean
up  the  car,  the  boiling  water  shall  be
separated from the rim.

5.



Tire replacement

(1)



Before  assembling  tire  valve,  you
should  firstly  check  whether  the  valve
port  of  the  wheel  is  smooth  or  burry.
And  then  paste  glycerin  to  the  rubber
surface of tire valve or put the tire valve
into  the  glycerin  for  a  while.  Finally,
you  shall  use  special  tools  to  generate
200N-400N  air  pressure  so  as  to  make
the  alignment  ring  pass  the  aperture  of
the  wheel.  In  this  way,  the  tire  valve  is
installed (soapy water can be allowed to
replace glycerin.).

(2)



Before  assembling  tire,  you  should
apply glycerin or soapy water to the rim
edge.  At the  same  time,  you  should  pay
attention  to  that:  when  there  is  dub
marks  on  rim,  you  should  put  the
homogeneity  test  mark  in  alignment
with the dub mark. When there is no dub
mark  on  rim,  you  should  put  the
dynamic  balance  test  mark  in  alignment
with  the  position  of  tire  valve.  When
there  is  no  dub  mark  and  dynamic
balance  test  mark,  but  there  is  static
balance  test  mark,  you  should  put  the
tire  valve  in  alignment  with  the  static
balance test mark.
