Chery Fora (Elara A520). Manual - part 46



43



2)

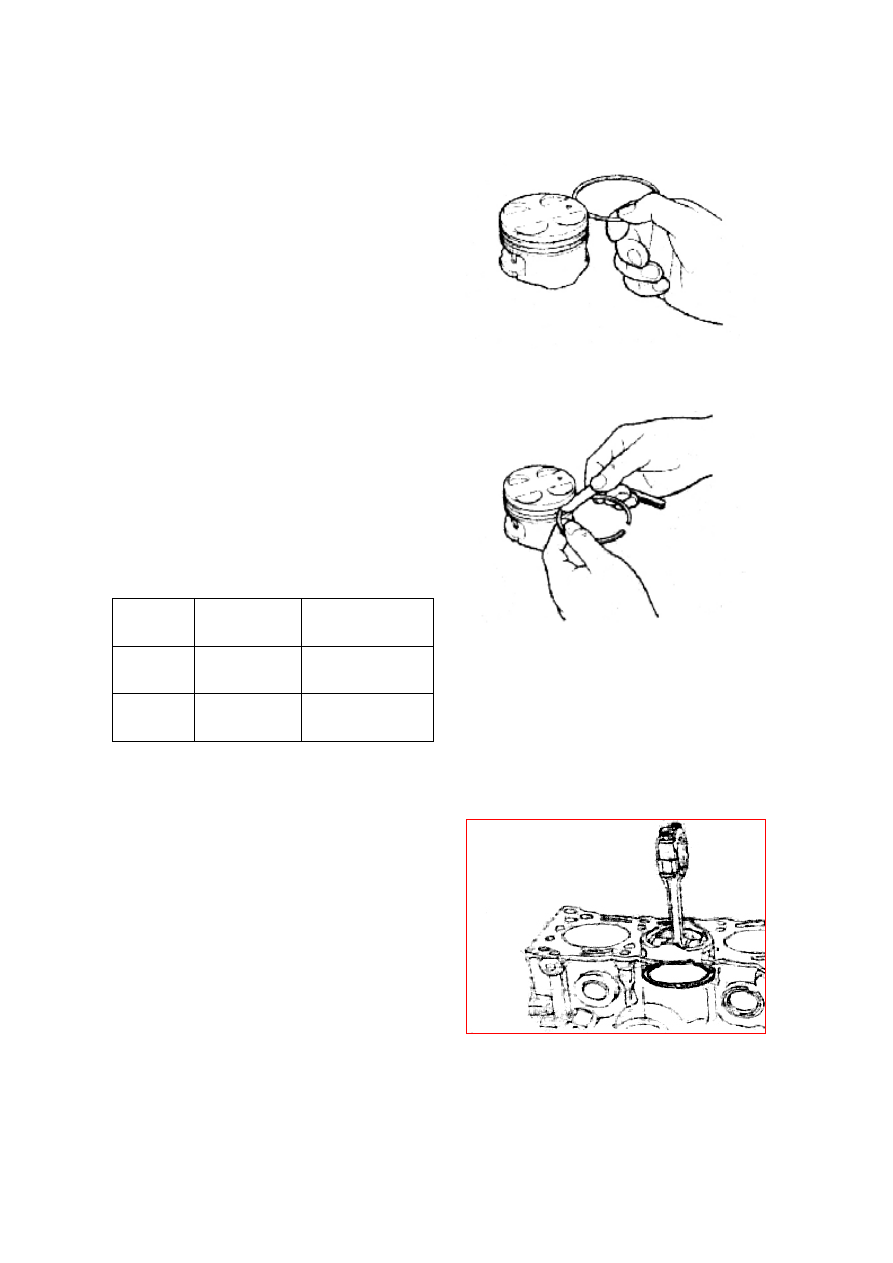

Check the clearance between piston ring
and ring slot.

a.

Use  piston  ring  to  clean  up  the  carbon
deposit in the ring slot.



b.

Use  feeler  gauge  to  measure  the
clearance  between  the  piston  ring  and
ring slot.










Standard

value(mm)

Wearing limit

(mm)

First

ring

0.04--0.08



Second

ring

0.01--0.025



If  the  measured  clearance  exceeds  wearing
limit, please replace it with new piston.



3)

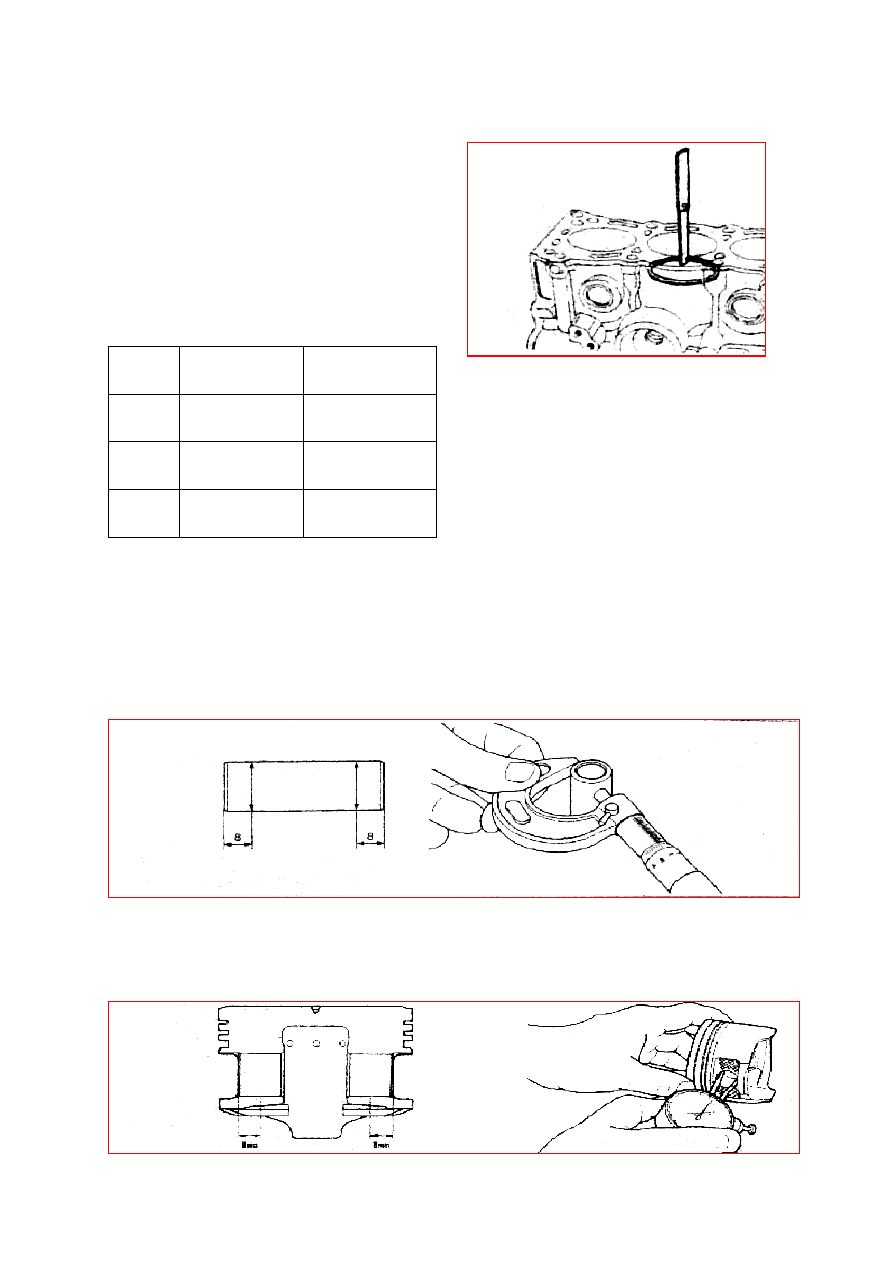

Check the end clearance of piston ring

a.

Put the piston ring at the position 45mm
below  the  top  surface  of  cylinder
aperture,  and  push  the  piston  ring  into
cylinder with piston.











44



b.  Use feeler gauge to measure the orifice.









If  the  measured  clearance  value  exceeds  the
limit, please Replace with a new piston ring.





Standard value

(mm)

Limit (mm)

First

ring

0.2-0.4



Second

ring

0.4-0.6



Oil

ring

0.2-0.9





4)

Check the piston pin and the diameter of piston pin

a.

Use  micrometer  caliper  to  measure  the  outer  edges  of  the  part  shown  in  the  following
figure, and select the maximum value as the diameter size of piston pin.



b.

Use  inner  micrometer  caliper  to  measure  the  outer  edges of  the  parts of  the  piston  pin
hole shown in the following figure, and select the minimum value as the diameter size of
piston pin hole.





45





Standard size

Wearing limit

Clearance between piston pin and piston pin hole

0.002-0.013





5)



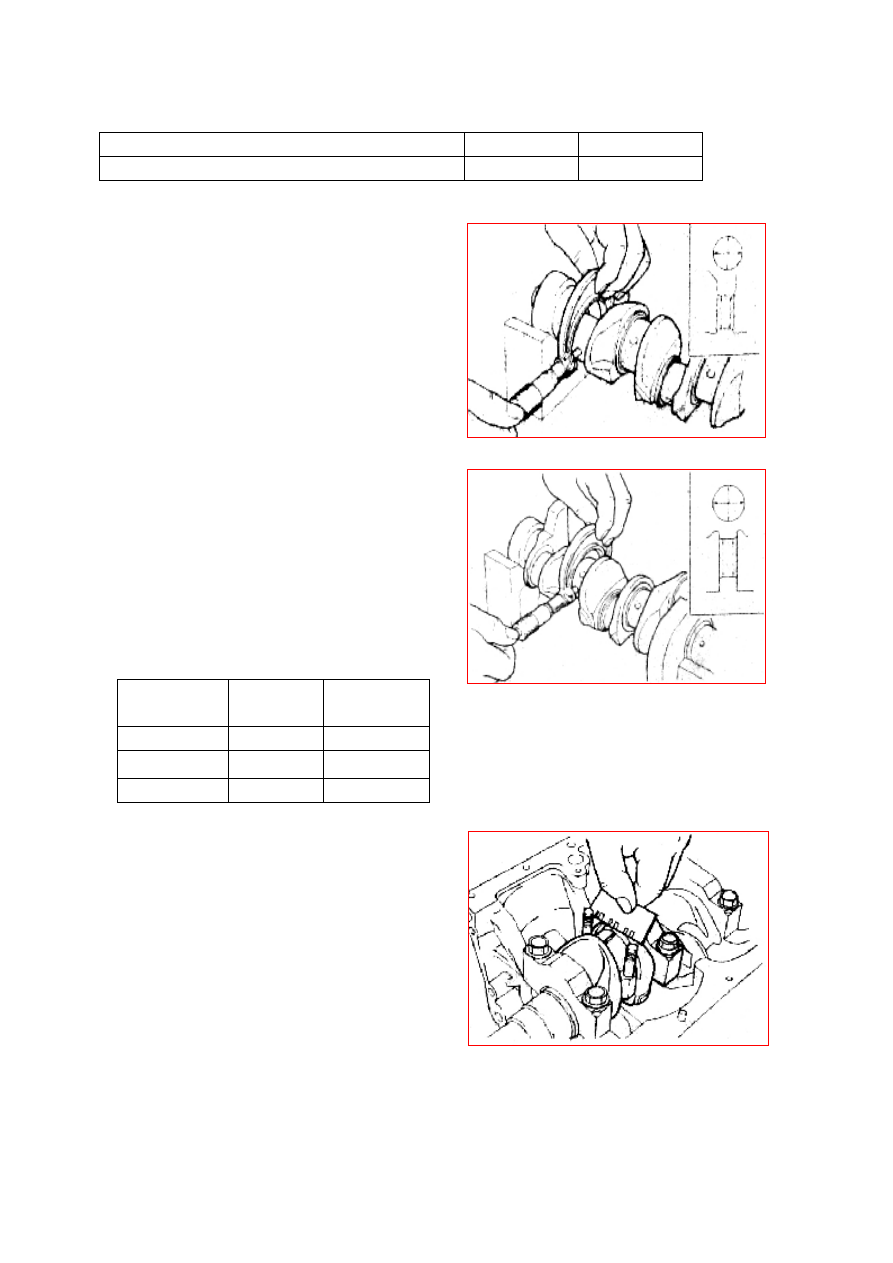

Check  the  connecting  rod  journal  and
the connecting rod bearing.

a.



Check  the  diameter  of  connecting  rod
journal.

Use  micrometer  caliper  to  measure  the
connecting rod journal.





Rotate  the  crankshaft  for  90°,  and  carry  out
measurement.

Calculate  the  roundness  and  cylindericity
after two measurements.










Standard

value

Wearing

limit

Diameter





Roundness





Cylindericity







b.



Check the radial clearance of connecting
rod bearing.

Use  clearance  gauge  to  measure  the  radial
clearance  of  connecting  rod  bearing.  Firstly
clean  the  connecting  rod  journal  and
connecting  rod  bearing,  and  then  put  the
clearance  gauge  onto  the  journal,  and  fasten
the bearing bush to specified torque.

Note:  The  crankshaft  should  not  be  rotated
during this process.











46



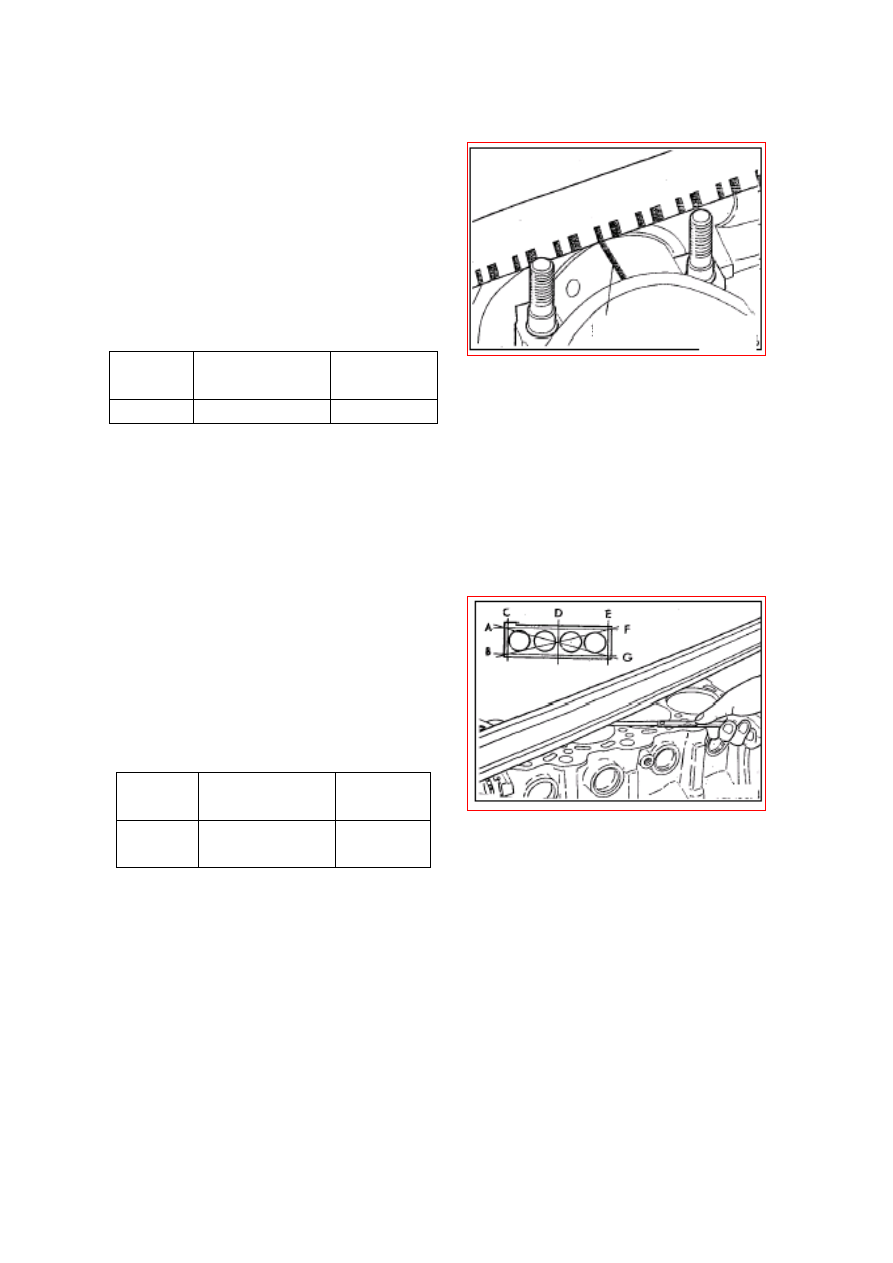

Loosen the connecting rod bolt, dismantle the
bearing  cap;  and  use  the  measuring  rule  on
the  clearance  gauge  packaging  bag  to
measure  the  width  of  the  widest  portion  of
the  flattened  clearance  gauge,  and  get  the
clearance value.




If  the  measured  clearance  exceeds  limit,  you
should replace the connecting rod bearing.

Note:  When  replacing  bearing  bushing,  you
should  use  the  specified  brand  and  model  of
the same manufacturer.



Standard value

Wearing

limit

clearance

0.15

0.50



6)



Check  the  flatness  of  the  cylinder  block
surface.

a:



Clean the cylinder block surface.

b:



Use  ruler  and  feeler  gauge  to  check
whether  the  cylinder  block  surface  is
warped or not.

C:



If  the  warping  amount  is  excessive,
please rectify it.

If  it  exceeds  the  limit,  please  replace  the
cylinder block.

The  maximum  summation  of  the  permitted
worn  thickness  of  the  cylinder  block  and
cylinder head is:



Standard value

Limit
value

warping

amount

0.04







Plastic Gauge
