Chery Fora (Elara A520). Manual - part 44



35



1. Camshaft Phaser Assembly

2. Control Valve-Camshaft Phaser Assembly

3. Oil Pump Assembly

4. Engine Piston

5. Engine ECU

6. Crankshaft Position Sensor

7. Camshaft Position Sensor

8. Camshaft



SECTION III SHORT ENGINE

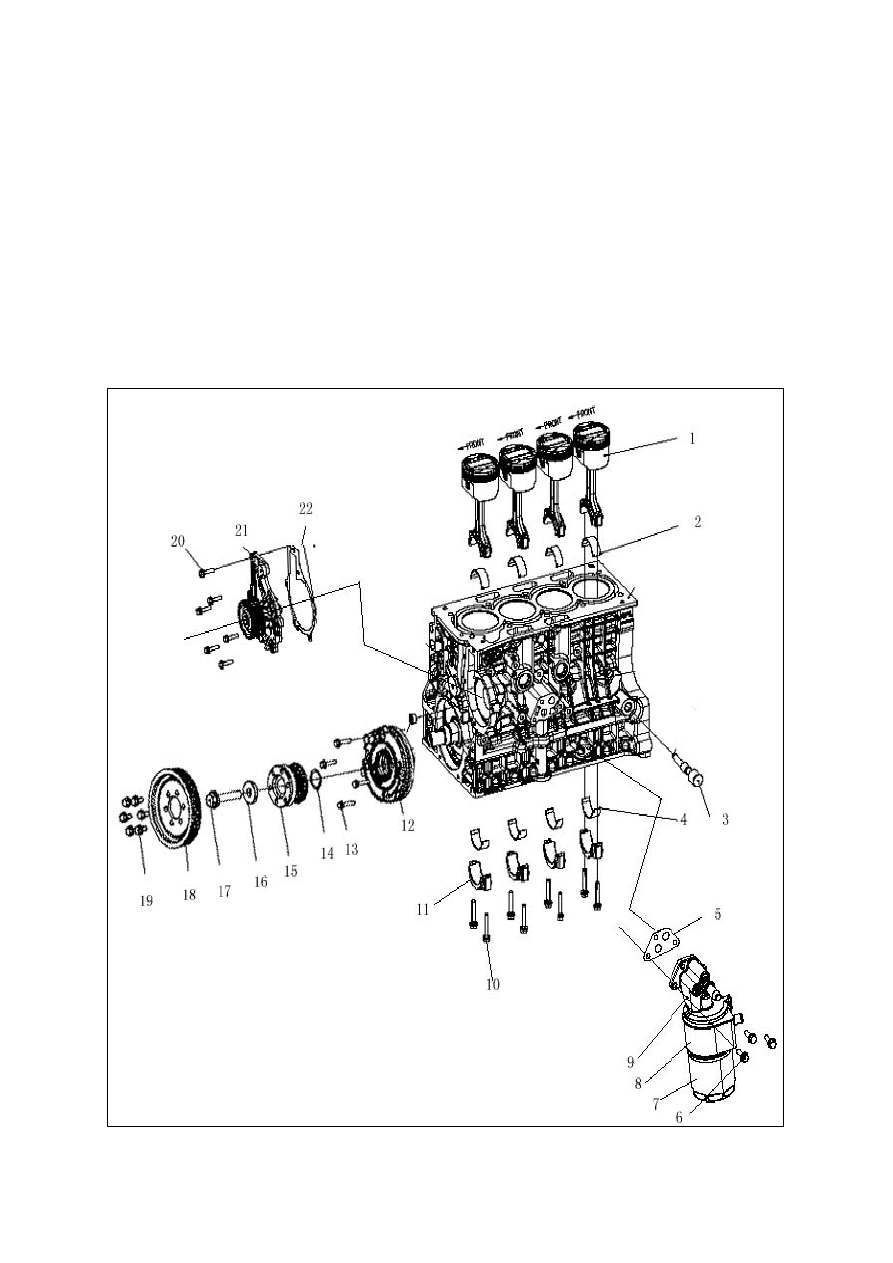

I. STRUCTURE DIAGRAM



36



1. Piston

2. Connecting Rod Upper Bearing

3. Timing Hole Plug

4. Connecting Rod Lower Bearing

5. Pad

6. Bolt (M)

7. Oil Filter

8. Oil Cooler

9. Oil Filter Seat

10. Connecting Rod Bolt

11. Connecting Rod Bearing Cap

12. Oil Pump

13. Bolt

14. Gasket

15. Crankshaft Timing belt pulley

16. Gasket

17. Bolt

18. Crankshaft Pulley

19. Bolt

20. Bolt

21. Coolant pump

22. Coolant Pump Gasket



37

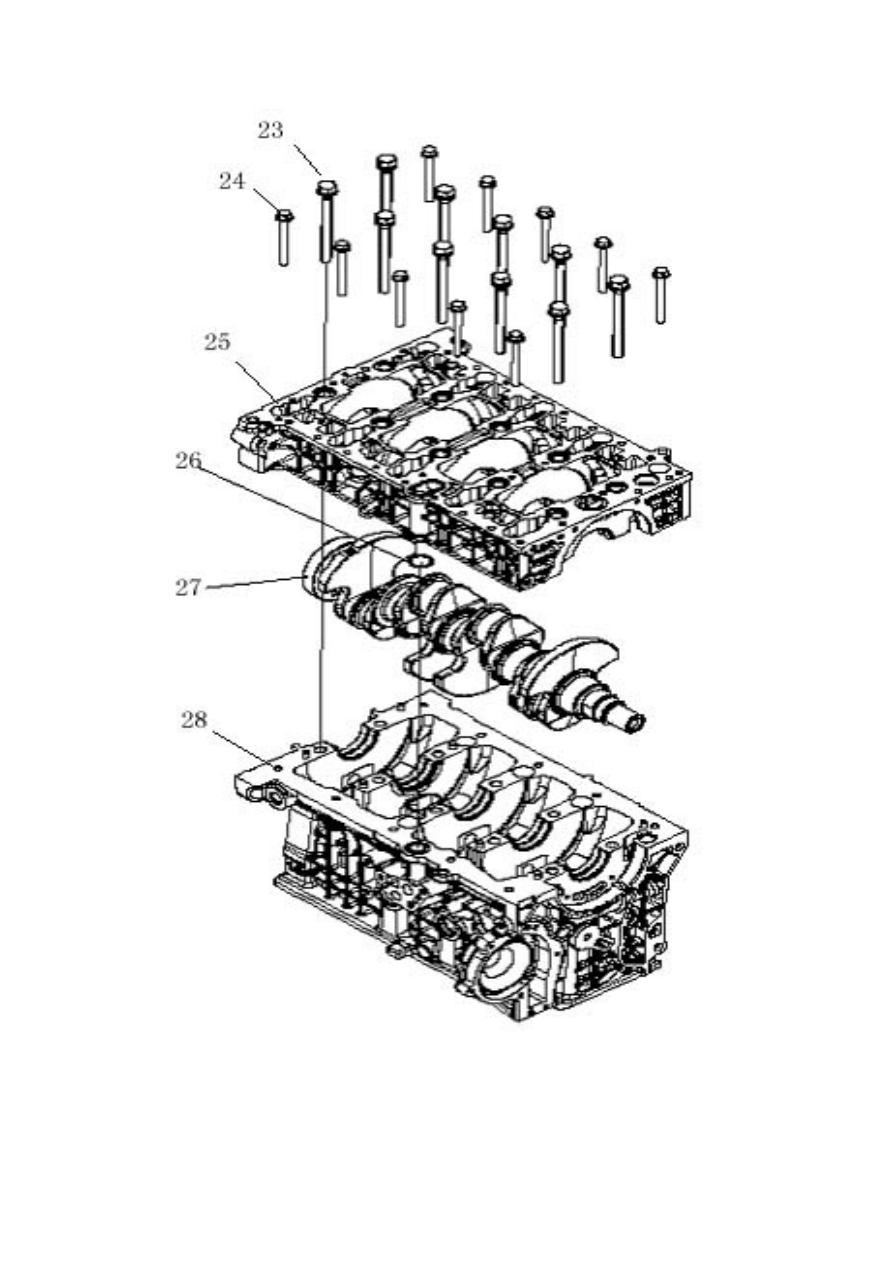

23. Crankshaft Main Bearing Bolt

24. Frame Bolt

25. Frame

26. O-Type Ring

27. Crankshaft

28. Cylinder Block



38



II. MAINTENANCE

1. Replacement of Oil Pan

1.1



Needed  tools  and  auxiliary  materials
10#  open  end  wrench,  10#,  15#,  17#
sleeves,  ratchet  wheel,  ratchet  rod,  Le
Tai 5901 Glue and engine oil.

1.2

  Process of

Replacement

1.2.1



Process of removal

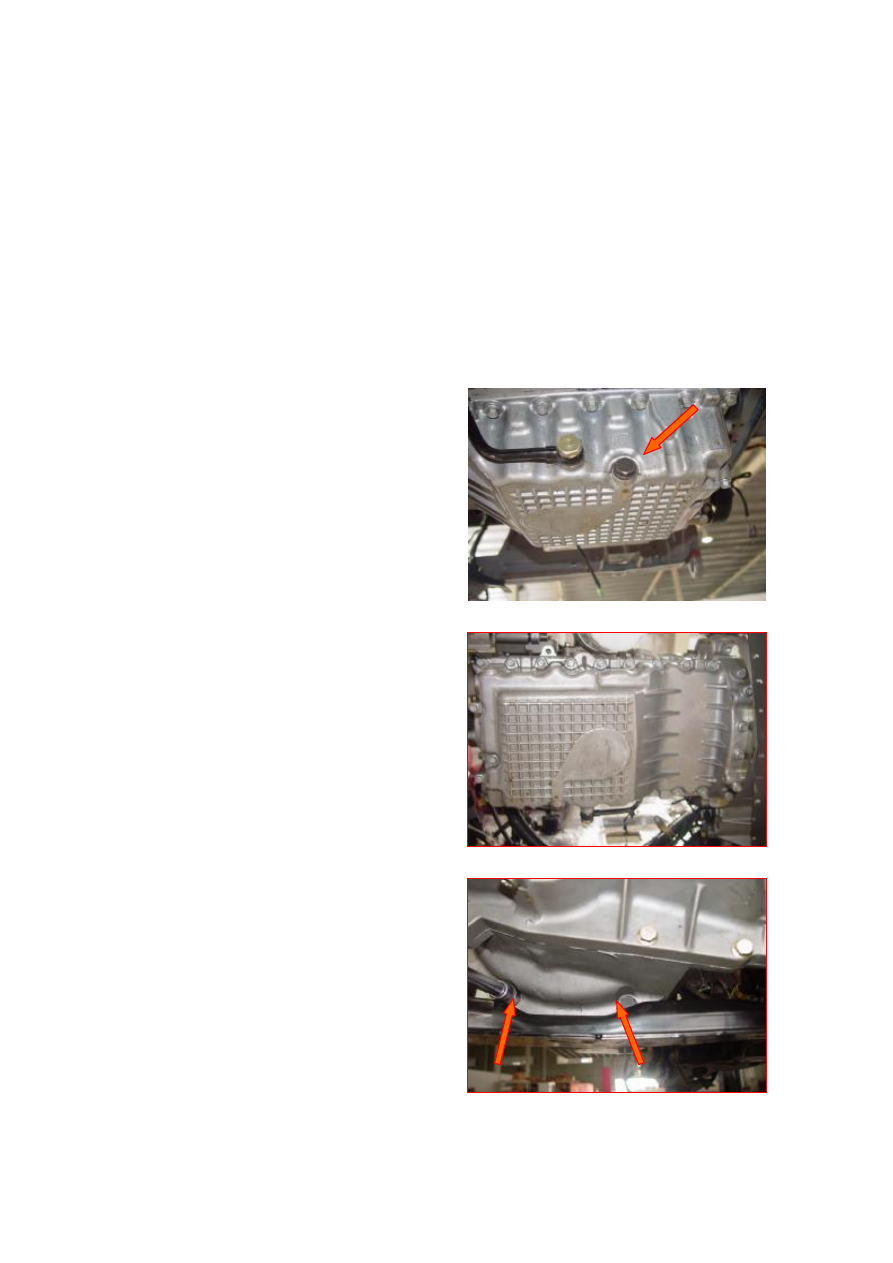

1)



Loosen  the  oil  discharge  bolt  of  oil  pan
to discharge the engine oil.

Note:  Engine  oil  should  be  stored  in  special
container.  And  Pay  attention  to  environment
protection.



2)



Use  10#open  end  wrench  and  10  #
sleeve  to  dismantle  the  fixed  bolt  of  oil
pan (18 M7×25, 3 7×40 and 4 M7×95).



3)



Use  17#  sleeve  wrench  to  dismantle  the
bolts (2 pieces, black) connecting the oil
pan and transmission housing.
