Chery B11 Service Manual



Air Conditioner-31







7

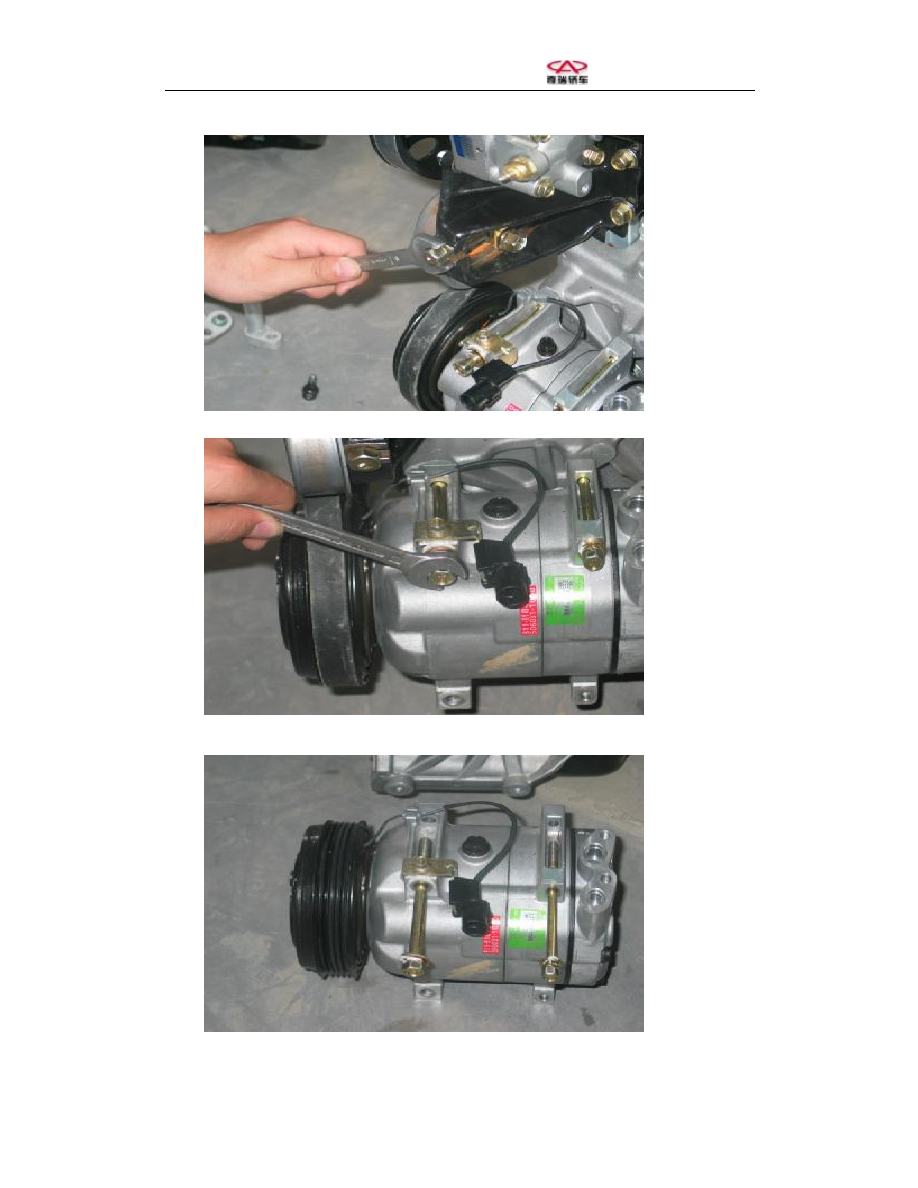

Loosen the tensioner adjusting bolts, and remove the compressor belt.























8.  Remove the four fixing bolts available for mounting the compressor on its support.























9

Remove the compressor.































Chery B11 Service Manual



Air Conditioner-32



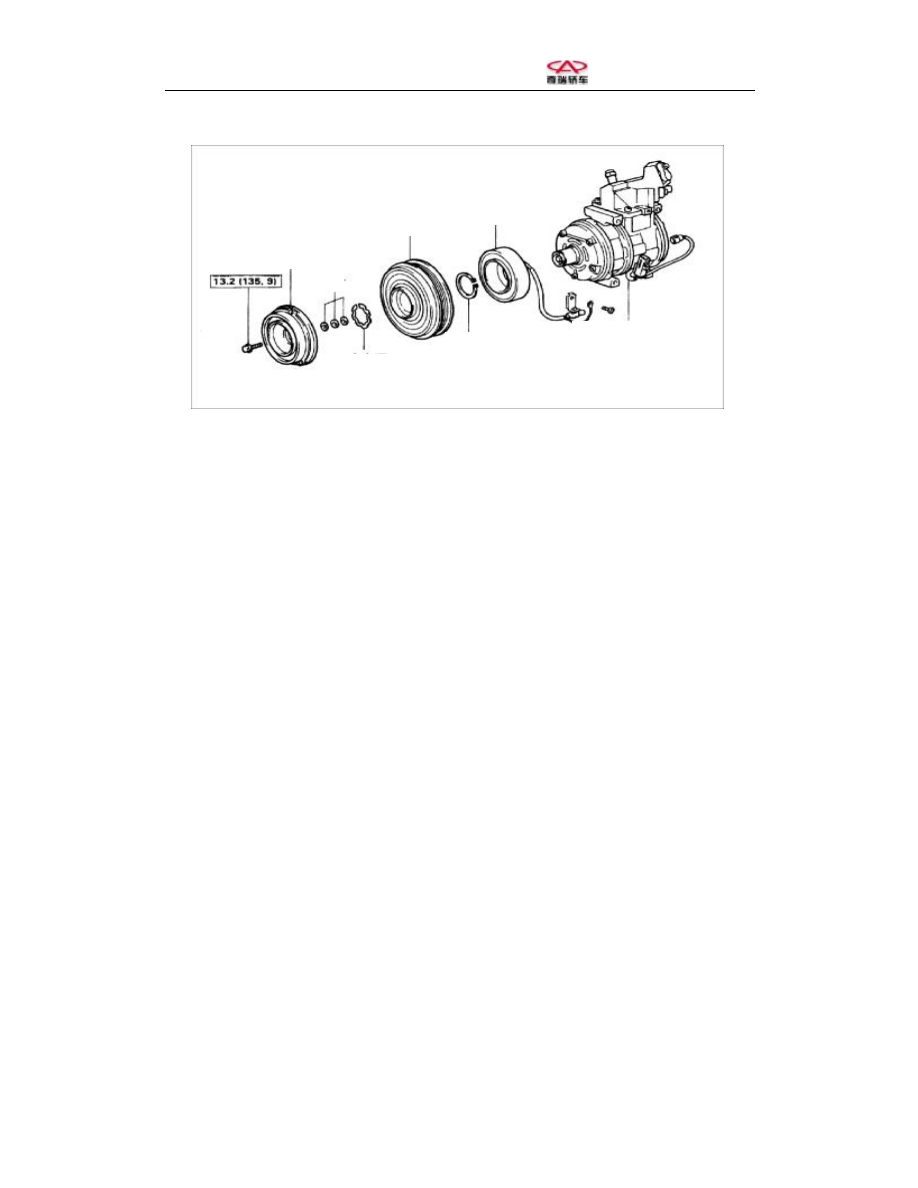

Disassemble the electromagnetic clutch













PRESSURE PLATE

SNAP RING

SNAP RING

COMPRESSOR

CLUTCH ROTATOR

STATOR

SHIM





Chery B11 Service Manual



Air Conditioner-33

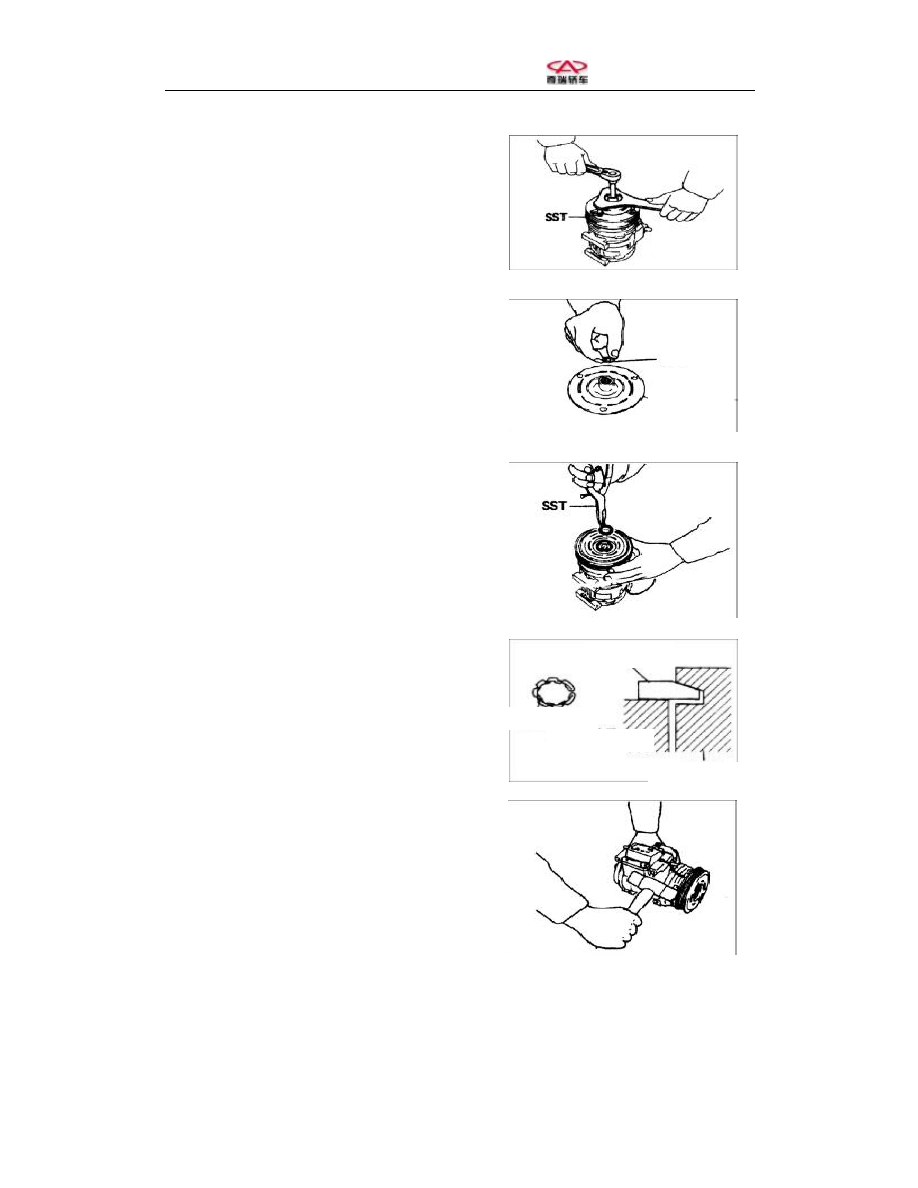

1.



Remove the pressure plate

⑴  Apply  the  special  tool  and  pipe  wrench  to

remove the nuts from the shaft.



⑵  Remove the shim from the shaft.



2.



Remove the rotator

⑴  Apply a special tool to remove the snap ring.



WARNING:

When  installation,  please  take  care  the  following

item(s).

The snap ring’s surface with bevel faces up.



⑵  Apply  a  rubber  hammer  to  tap  the  rotator

gently.



SHIM

PRESSURE

PLATE

SNAP RING

R-SHAPE

CLUTCH ROTATOR

COMPRESSOR





Chery B11 Service Manual



Air Conditioner-34

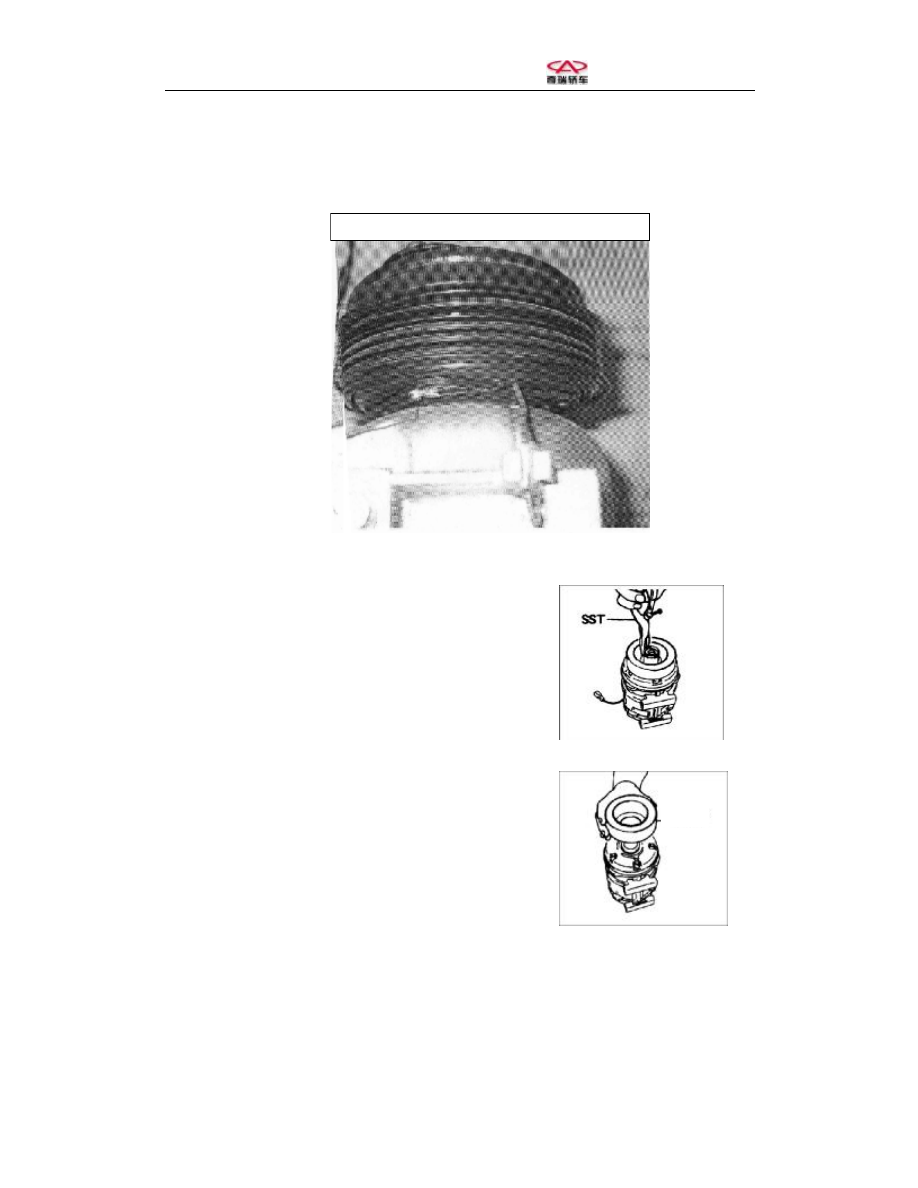

3.



Remove the stator

⑴  Detach the joint on the stator;

⑵  Remove the screws and stator harness;

























⑶  Apply a special tool to remove



the snap ring from the

stator.















⑷  Remove the stator.















STATOR



ELECTROMAGNETIC CLUTCH EARTH (640 X 480 X 24b jpeg)
