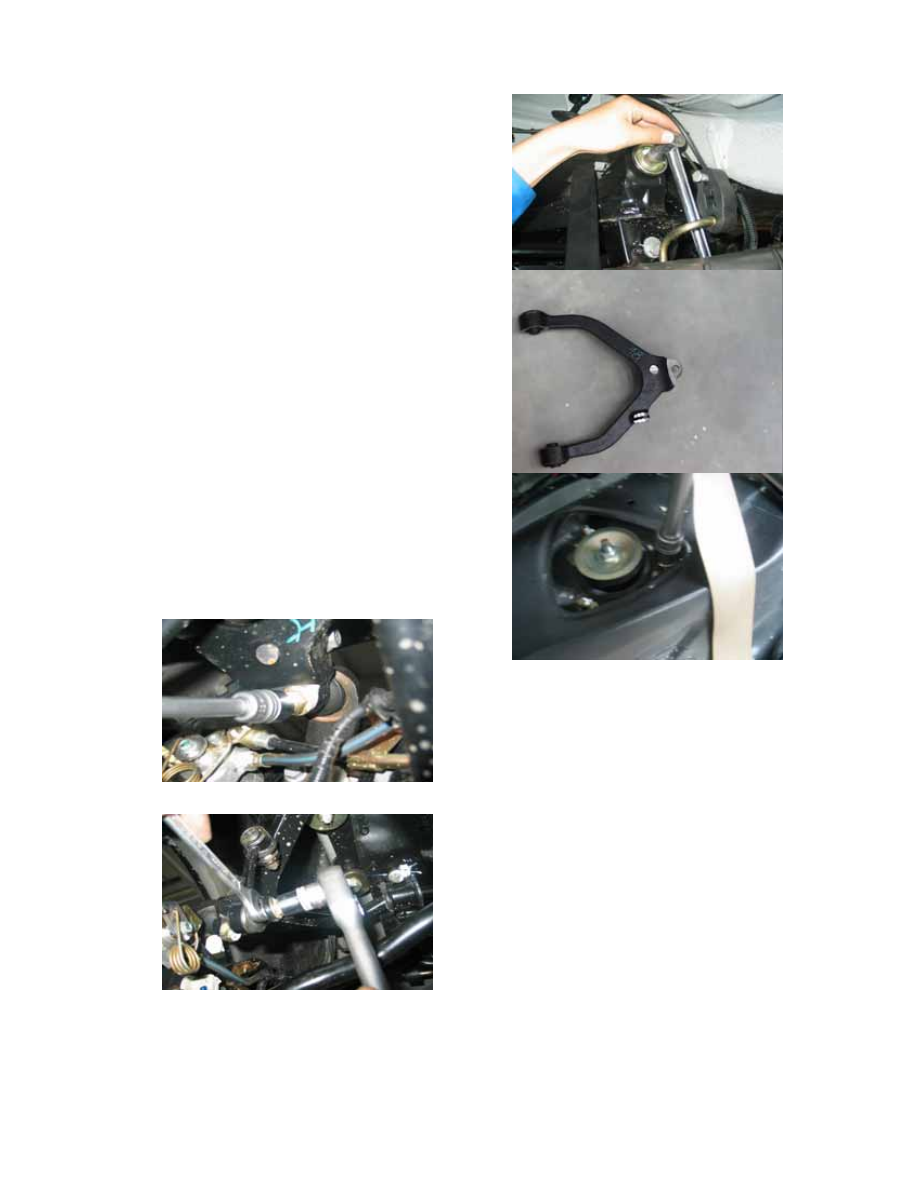

Step 5: screw off the set bolts and take
out the fork arm.



Fixing steps:
1. Fix with reference to the unfixing
steps.
2. Note:

Released set bolts which are subject

①

to

yielding limit in terms of torque + angle
fixing during bolting must be replaced.

Fasten the bolts with the required

②
torque


Nine. Replacing rear wheel shock
absorber
Tool required: 15cm socket, quick
spanner, 21cm socket, short connecting
rod, torque spanner, 19cm socket
Unfixing steps:



















































Step 1: dismantle the wheel and jack up
the car.
Step 2: release the three set bolts above
the shock absorber.
Step 3: release the set bolts for the shock
absorber and horn.


Fixing steps:
1. Fix with reference to the unfixing
steps.
2. Note:

Released set bolts which are subject to

①
yielding limit in terms of torque + angle
fixing during bolting must be replaced.

Fasten the bolts with the required

②
torque

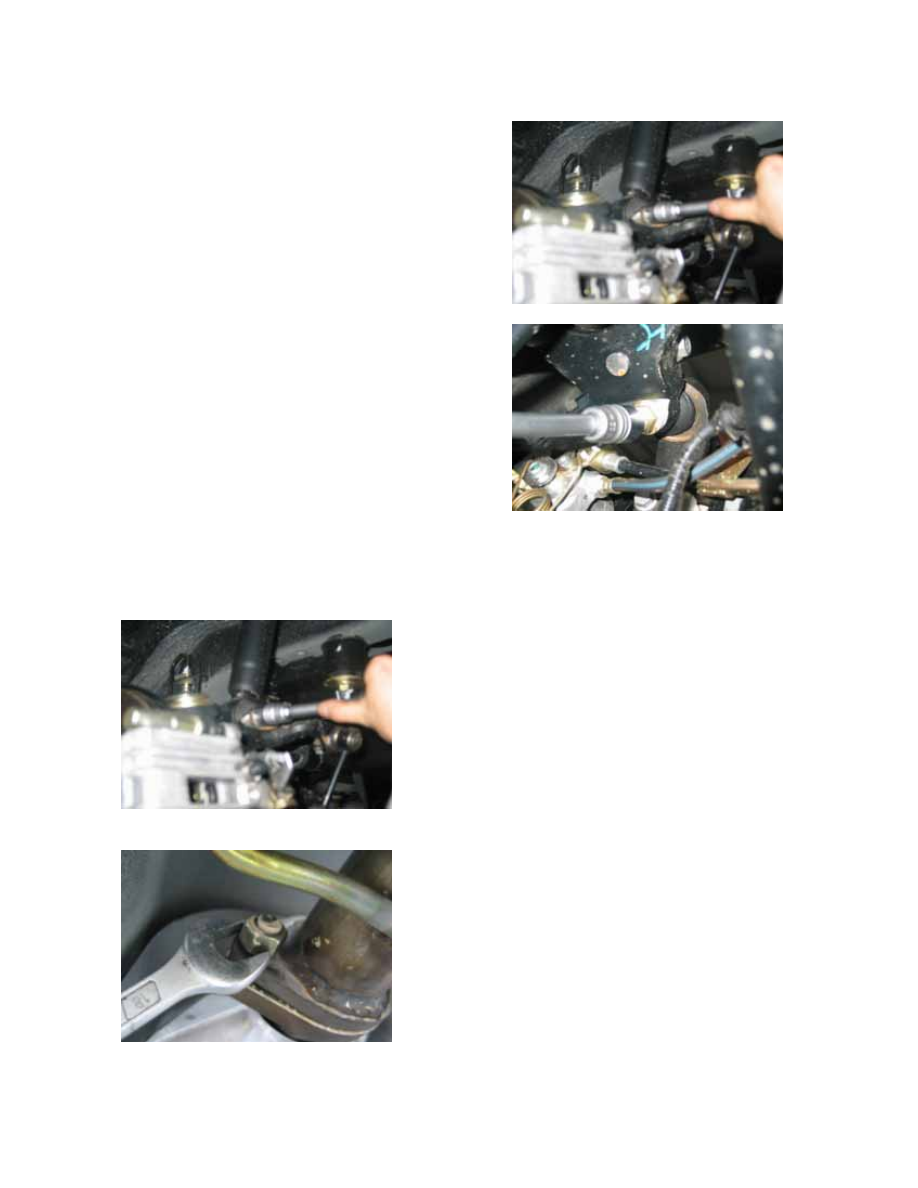

Ten. Fixing and unfixing of rear axle
Tools required: one set of sockets,
connecting rod, torque spanner
Unfixing steps:
Step 1: dismantle the left and right wheel
and jack up the car.
Step 2: release the middle and rear
exhaust pipes.
Step 3. release the set bolts for shock
absorbers and rocker arms on both sides.




Step 4: release the set bolts of manual
brake cable and ABS wire harness (see
Brake Assembly)




Step 5: release the set bolts for the horn
and the rocker arm.


















































Step 6: release the set bolts of the brake
sub-pump and displace the brake sub-
pump.
Step 7: release the set bolts for left and
right longitudinal stay bars.
Step 8: support the rear axle with the
gearbox bracket, release the set bolts for
real axle and car body and dismantle the
rear axle.
Fixing steps:
1. Fix with reference to the unfixing
steps.
2. Note:

Released set bolts which are subject to

①
yielding limit in terms of torque + angle
fixing during bolting must be replaced.

Fasten the bolts with the required

②
torque







Chery B11 Service Manual



Air Conditioner-1

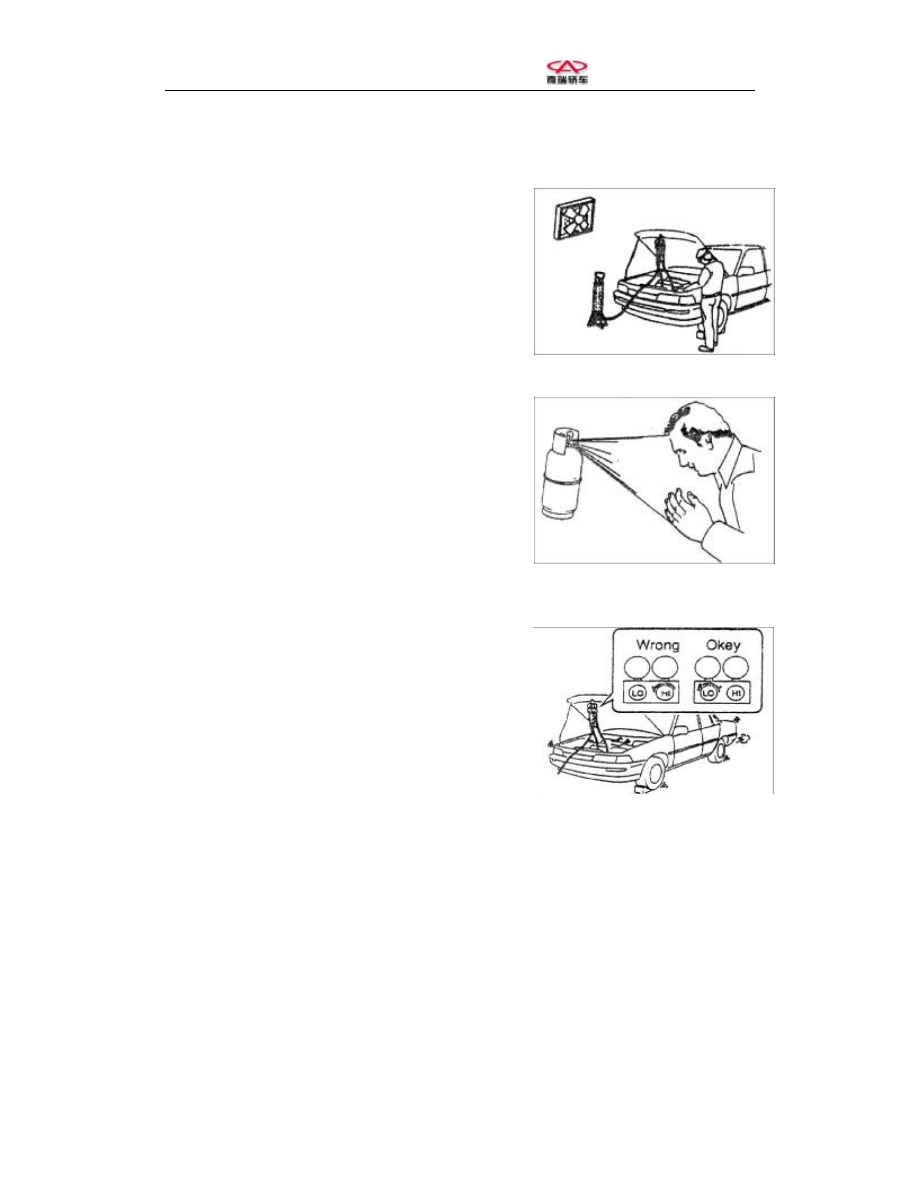

Section 1 Safety Precautions for A/C System

1.

Do  not  handle  the  refrigerant  in  the  unventilated

location or near fire.

2.

Wear a safety goggle.

3.

Take care not to let the refrigerant liquid splash onto

your skin or into your eyes.

If  the  refrigerant  splashes  into  your  eyes  or  onto  your

skin,

(a)  wash them with cool clean water.



WARNING:

Do not wipe your eyes or skin.

(b)  appropriately clean the oil on your skin.

(c)  go to a hospital immediately and consult a doctor.

4.

Do not heat the container or place it near fire.

5.

Take care to move the refrigerant  container gently so

as  to  prevent  the  container  from  being  impacted  by

the sharp objects.



6.

The  refrigeration  system  shall  fill  with  sufficient

refrigerant during outdoor use.

If  an  insufficient  refrigerant  level  is  detected  in  the

refrigeration  system,  the  oil  lubrication  will  be  poor  and

the  compressor  may  be  damaged.  Thus,  sufficient

refrigerant  shall  be  added  to  the  refrigeration  system  in

order to avoid the occurrence of the conditions above.

7.

Do not  open the pressure combination vacuum valve

during the course of the operation of compressor.

If  the  high-pressure valve is left open, the refrigerant will

flow  back  into  the  refrigeration  cycle  and  cause  the

refrigerant

container

damaged.

Thus,

only

the

low-pressure valve can be opened / closed.

8.

Take  care  not  to  let  the  system  (with  refrigerant)

overloaded.











Chery B11 Service Manual



Air Conditioner-2

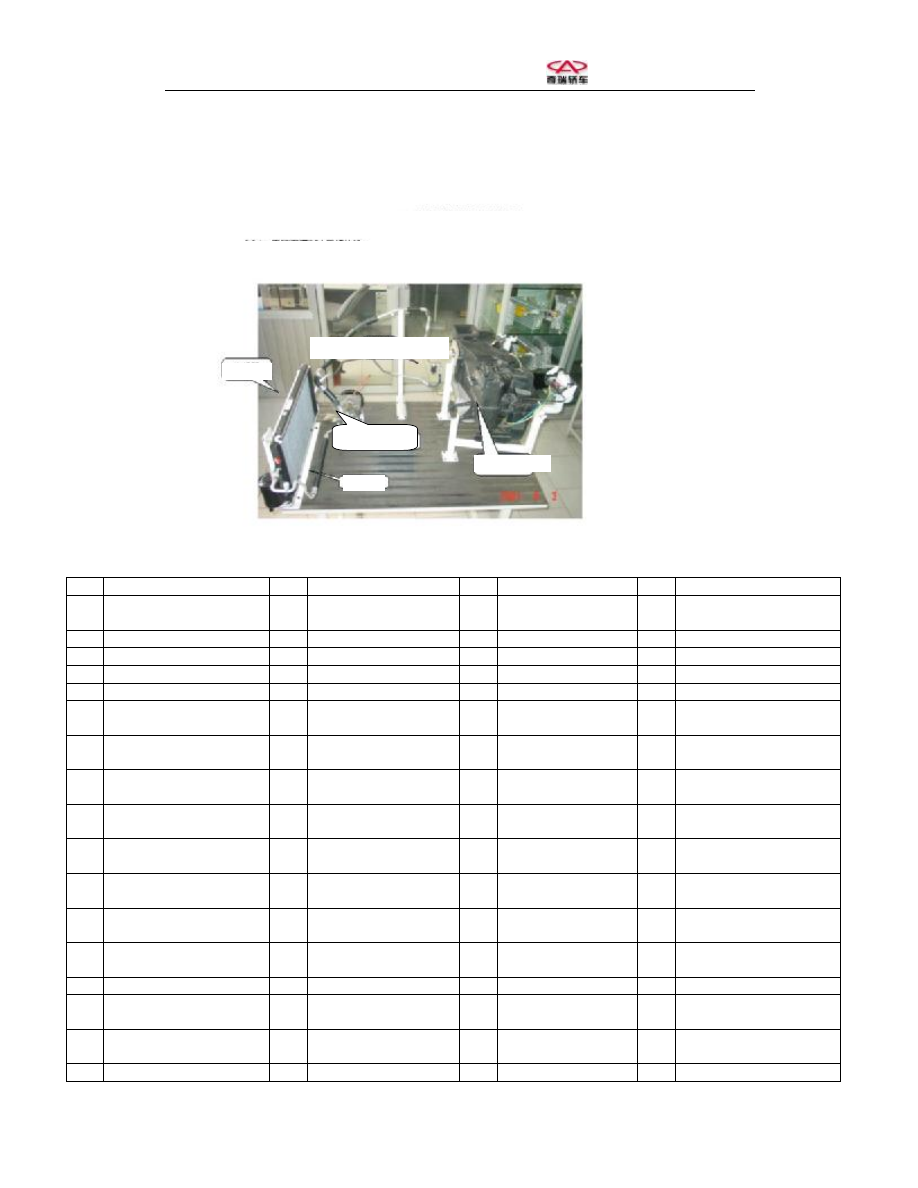

Section 2 Parts and Components Location Index





























1

HVAC lower case

19

Bolt mounting clip

37

Metal connecting rod 4

55

Radiator tube clamp

2

Damper 5 shaft

20

Internal cycle

regulation actuator assy.

38

Metal connecting rod 3

56

Radiator outlet sponge

3

Damper 5 sealing strip 1

21

Damper 3

39

Damper 4 sealing sponge 2

57

Drainpipe sponge

4

Damper 5

22

Damper 3 sealing strip

40

Damper 4 sealing sponge 1

58

Drainpipe assy.

5

Damper 5 sealing strip 2

23

Damper 6 shaft

41

Damper 4

59

Evaporator outlet sponge

6

Lower air outlet case

24

Damper 2

42

Damper 4 shaft

60

Expansion valve sealed cap

7

Lower air outlet sponge

25

Damper 2 sealing strip

43

Cold/Warm  air  distribution

bracket

61

Hexagon socket head cap screw

8

Tapping screw

26

Upper  air  outlet  sealing  sponge

1

44

Warm-air radiator

62

Evaporator  lower  heat  insulating

mattress

9

Harness clip (white)

27

Upper  air  outlet  sealing  sponge

2

45

Temperature

regulation

actuator assy.

63

H type expansion valve

10

Metal harness clip

28

Damper 1 shaft

46

Radiator core heat insulating

mattress 1

64

Evaporator core components

11

Relay

29

Damper 2 and 3 shaft

47

Radiator core heat insulating

mattress 2

65

Rubber-hose clamp

12

Blower motor assy.

30

Wind

direction

regulation

actuator assy.

48

Metal connecting rod 2

66

Air inlet sealing sponge

13

Electronic

speed

regulation

module

31

Tapping screw2

49

Double

connecting

rod

1(white)

67

Metal connecting rod 5

14

Harness assy.

32

Double connecting rod 2(white)

50

Triple

connecting

rod

(white)

68

Damper 1

15

Upper case

33

Double connecting rod 3(white)

51

Metal connecting rod 1

69

Stud

16

Air inlet case

34

Double connecting rod 4(white)

52

Connecting rod fixing clip

70

Upper

case

circular

spongy

cushion

17

Damper 6

35

Combination

console

panel

(white)

53

Air pipe assy.





18

Damper 6 sealing strip

36

Platen

54

Radiator foam guard strip







3. STRUCT URE OF VEHICLE A/C REFRIGERAT ION SYST EM

3.0.1: ST RUCT URE OF CHERY AUTO A/C REFRIGERAT ION SYST EM

COMPRESSOR

CON DEN SER

HIGH/LOW-PRESSURE SWITCH

EVAPO RATO R A SSY.

P IPE.
