DISASSEMBLY OF THE DRIVE SHAFT

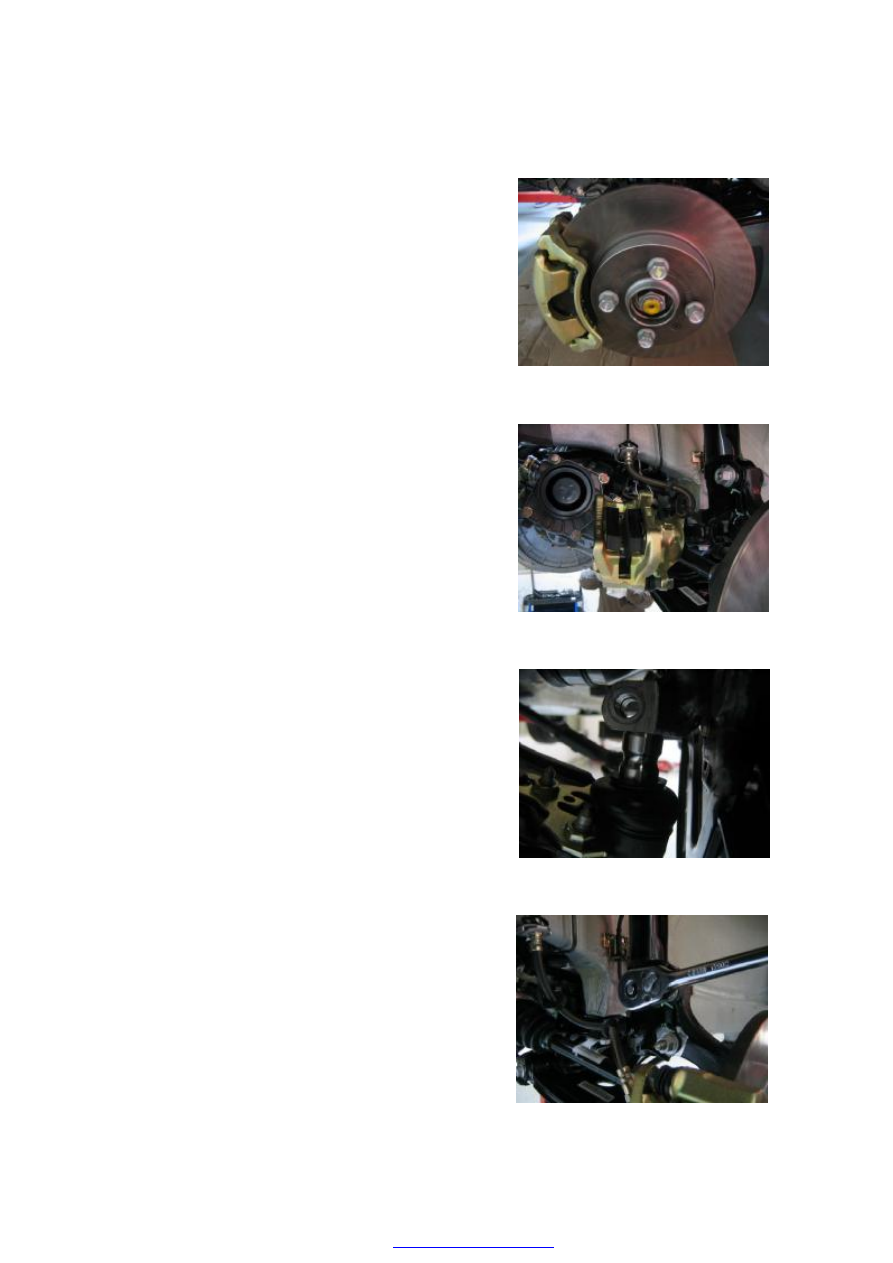

——Tyre disassembly.











——Disassemble two bolts of the brake cylinder and

brake shoe assembly. And hang the assembly on
the shock absorber by the hook.















——Disassemble the connecting bolt    of brake disc

and front axle, and make front axle ball joint off
by pressing it downward.









——

Loosen  the  two fixing  bolts  under the brake disc
and shock absorber.

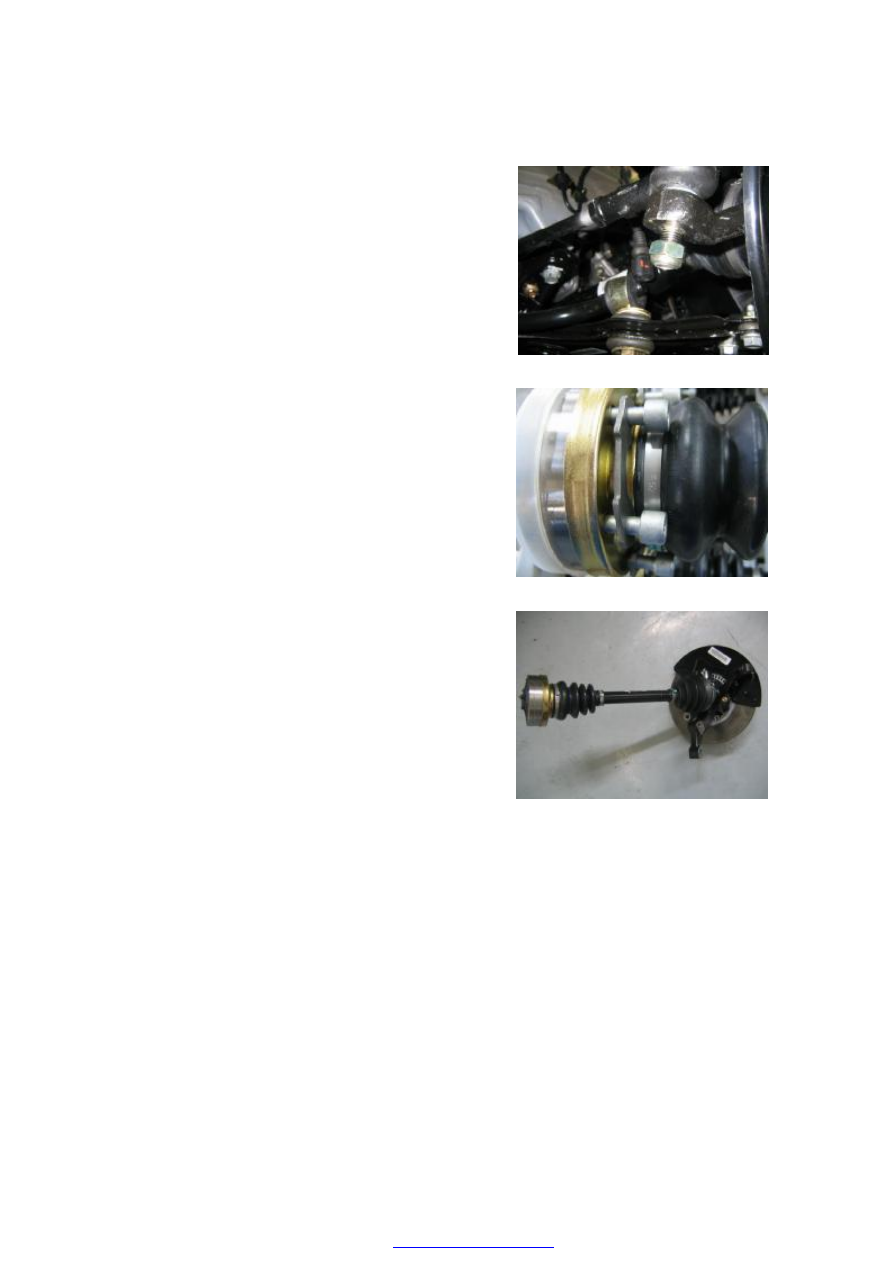

——Disassemble  the  round  head  bolt  of  steering

knuckle  and  steering  rod,  prize  up  the  round
head bolt upward.









——Turn  the  brake  disc  and  disassemble  the  6  torx

head bolts of driving shaft and differential output
shaft, and take off the shim and bolt.









——Take  off  the  2  fixing  bolts  under  the  brake  disc

and shock absorber, pull off the driving shaft and
brake disc assembly.





DISASSEMBLY OF THE TRANSMISSION

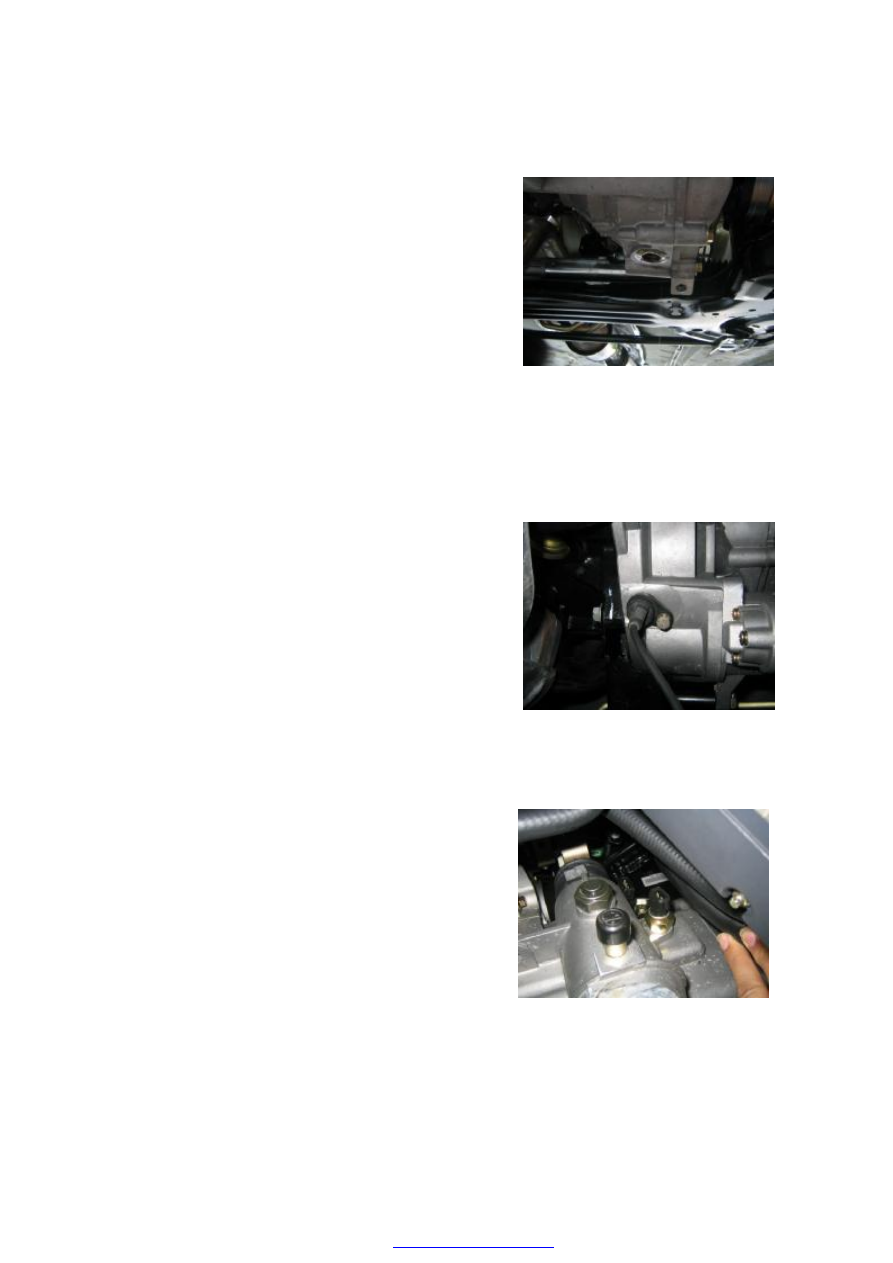

——Discharge the transmission oil.

——Disassemble the driving shaft.

——Disassemble those 3 fixing bolt of the

transmission lower shim.

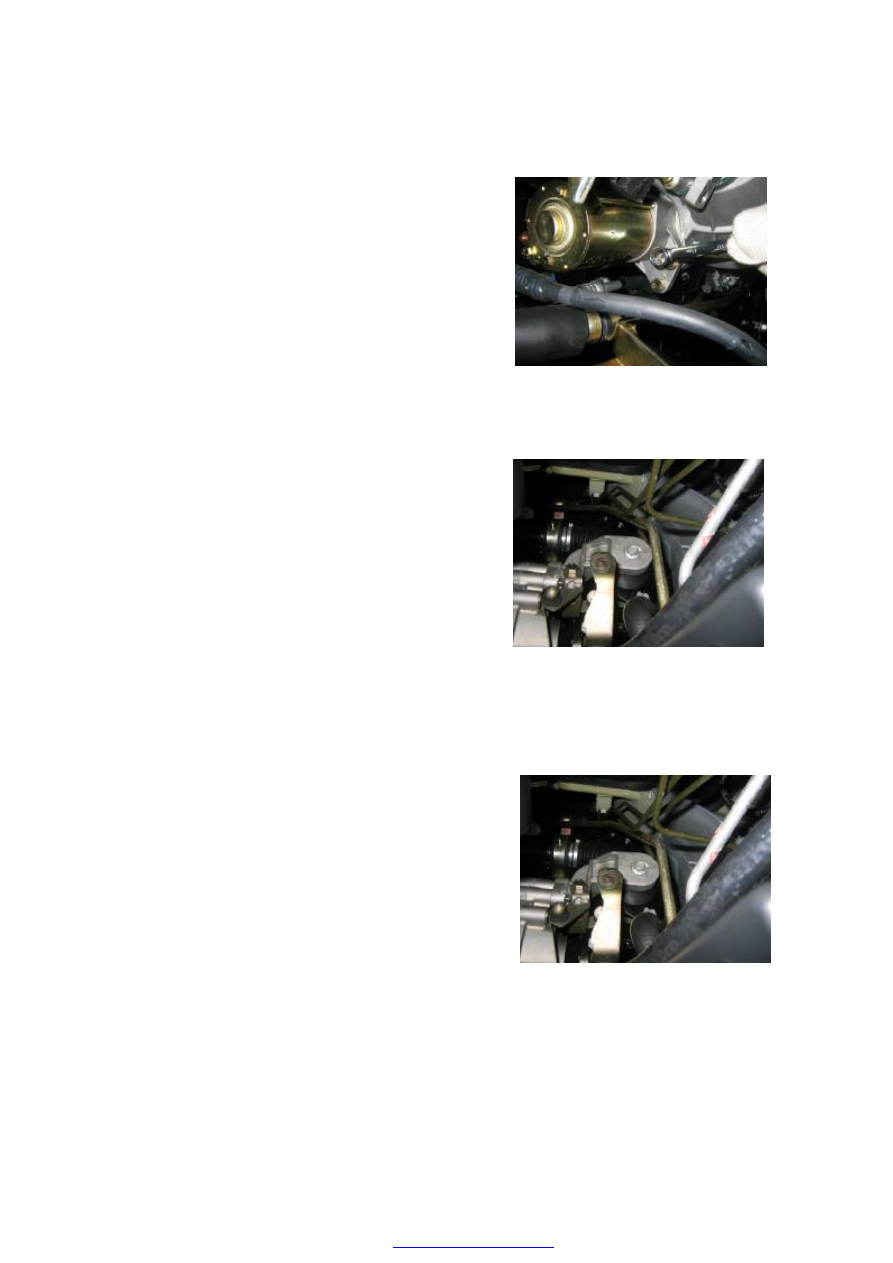

——Disassemble the crankshaft position sensor.







——Disassemble the backup lamp switch plug.

——Disassemble the speed sensor plug.

——Prize up the round head clamp by screw

driver, take off the selector rod.

——Disassemble cotter pin, and take off shift lever

and shift mechanism linkage.

——Disassemble the gear shift arms subassembly.





——Disassemble cathode cable of the accumulator;

disassemble  the  anode  cable  and  plug  of  the
starter.

——Disassemble  the  fixing  bolt  between  engine

front  overhang  bracket  and  front  cross
member.

——Sling the engine.

——Disassemble the fixing bolt of the starter.

——Take  off  front  overhang  bracket  of  the  starter

and the engine.





——Loosen  connecting  bolt  between  left  /  right

suspension and sub frame.

















——Disassemble the connecting bolt ( altogether 3

pieces)between

left/right  suspension  and

transmission.
