119

1

Electric box B+

Fan fuse（Ⅱ）

2

Integrated electric box

1

Central plug-in unit

2

Plug-in unit of the fan control

3

Integrated electric box

Fan relay（I  ）

4

Integrated electric box

1

Plug-in unit of the fan control

2

Central plug-in unit

3

Integrated electric box



Fan relay（Ⅱ）

4

Low-speed fan

1

Plug-in unit of the electric box C

Washing bump plug-in unit

2

Instrument jointing the plug-in unit

1

Instrument jointing the plug-in unit

2

Earth

Mileage sensor plug-in unit

3

Plug-in unit of the electric box C

1

Indoor jointing the plug-in unit

Backup lamp switch plug-in unit

2

Plug-in unit of the electric box C

Motor plug

1



Instrument plug-in unit

Starter controlled wire plug-in unit

1

Electric box

1

Integrated electric box

2

Earth

Plug-in unit of the low-speed fan motor

3

Integrated electric box

1

Integrated electric box

2

Earth

Plug-in unit of the high-speed fan motor

3

Plug-in unit of the electric box C

1

Earth

Left turning signal lamp

2

Plug-in unit of the electric box A

1

Plug-in unit of the electric box C

2

Plug-in unit of the electric box A

3

Earth

Left front headlamp

4

Plug-in unit of the electric box A

1

Instrument jointing the plug-in unit

Left front fog lamp

2

Earth



III. Disassembly & assembly of the left front compartment

Part No.：A18-3724280

(I).Preparation

Tools：

120

(II).Attentions

Firstly cutting the power is a must before disassemble electric components & wiring harness

The ignition switch must be in a close state.

(III).

Disassembly steps



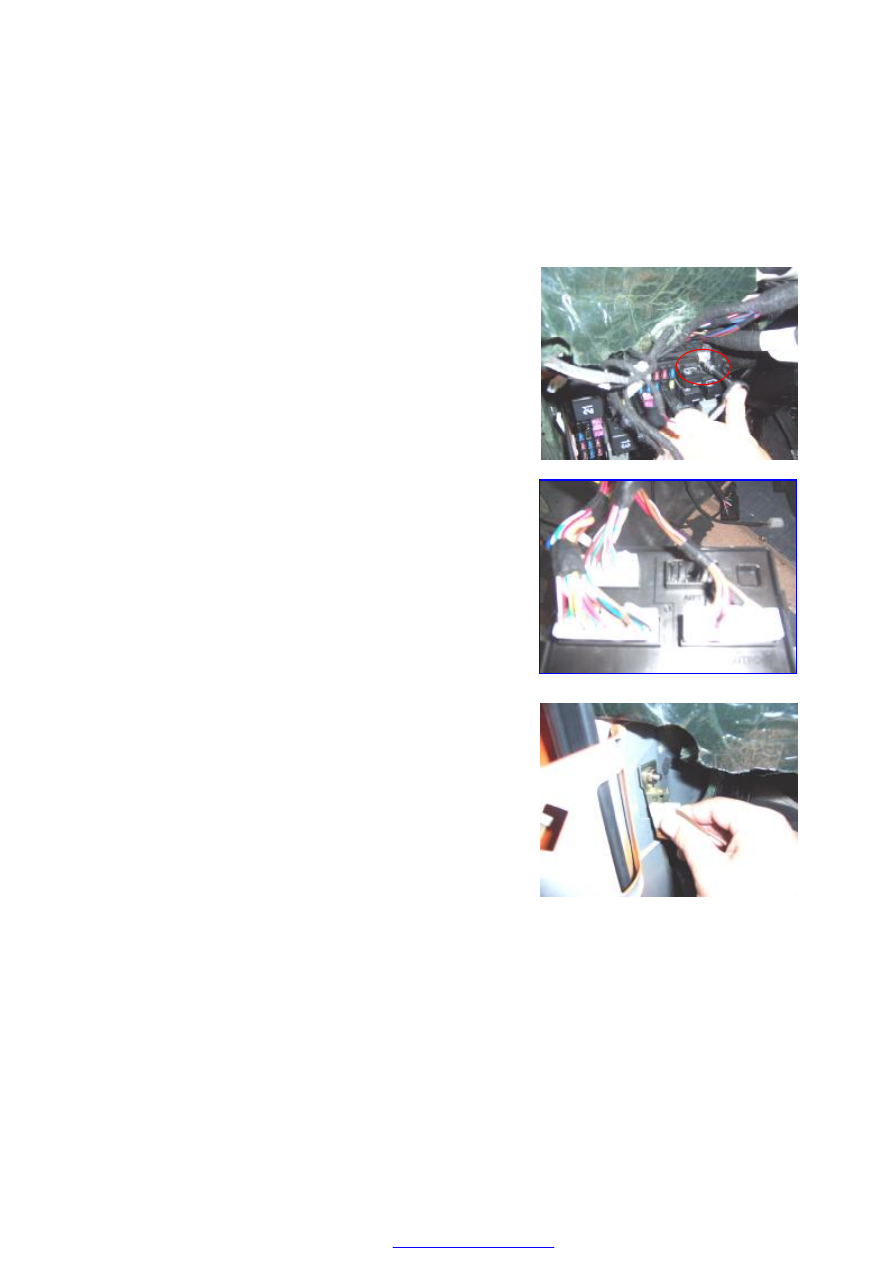

1.  Disassemble  the  positive  electrode  of  the  electric  box

with the socket wrench 10#















2. Please take out the plug-in units of the electric box 1, 2 & 3

















3. Please take out the earthed plug-in unit indoor

Notice: This  earth is located below the left A pillar and left

side of the pedal













1

2

3

121

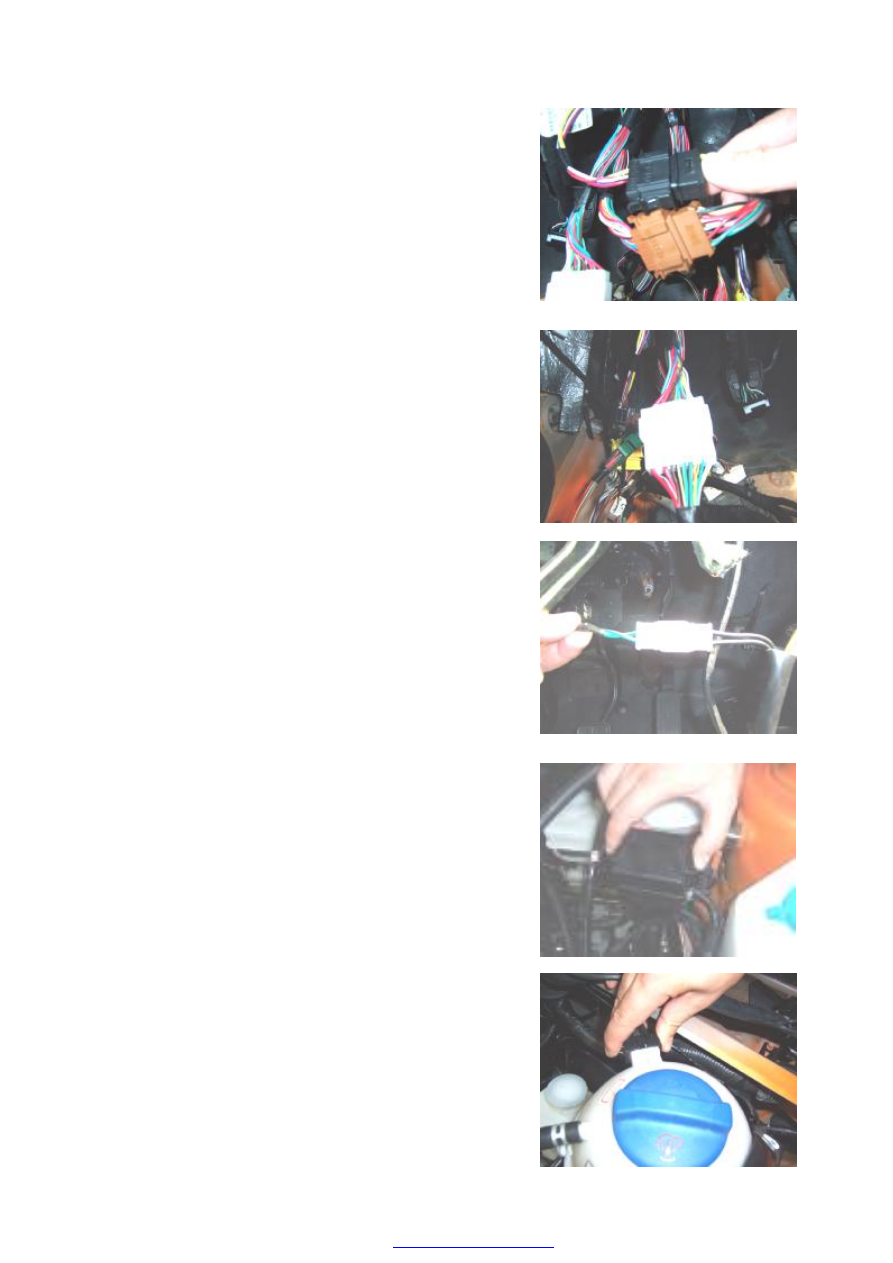

4.Please take out  ２plug-in units with the inside door

















5. Take  out  the  plug-in  unit  connecting  with  the  instrument

wiring harness















6.  Please  take  out  the  plug-in  unit  with  the  temperature

switch of the air conditioner

















7. Please take out the fan fuse & fan relay box

















8. Please take out the sensor plug-in unit of the coolant level











122

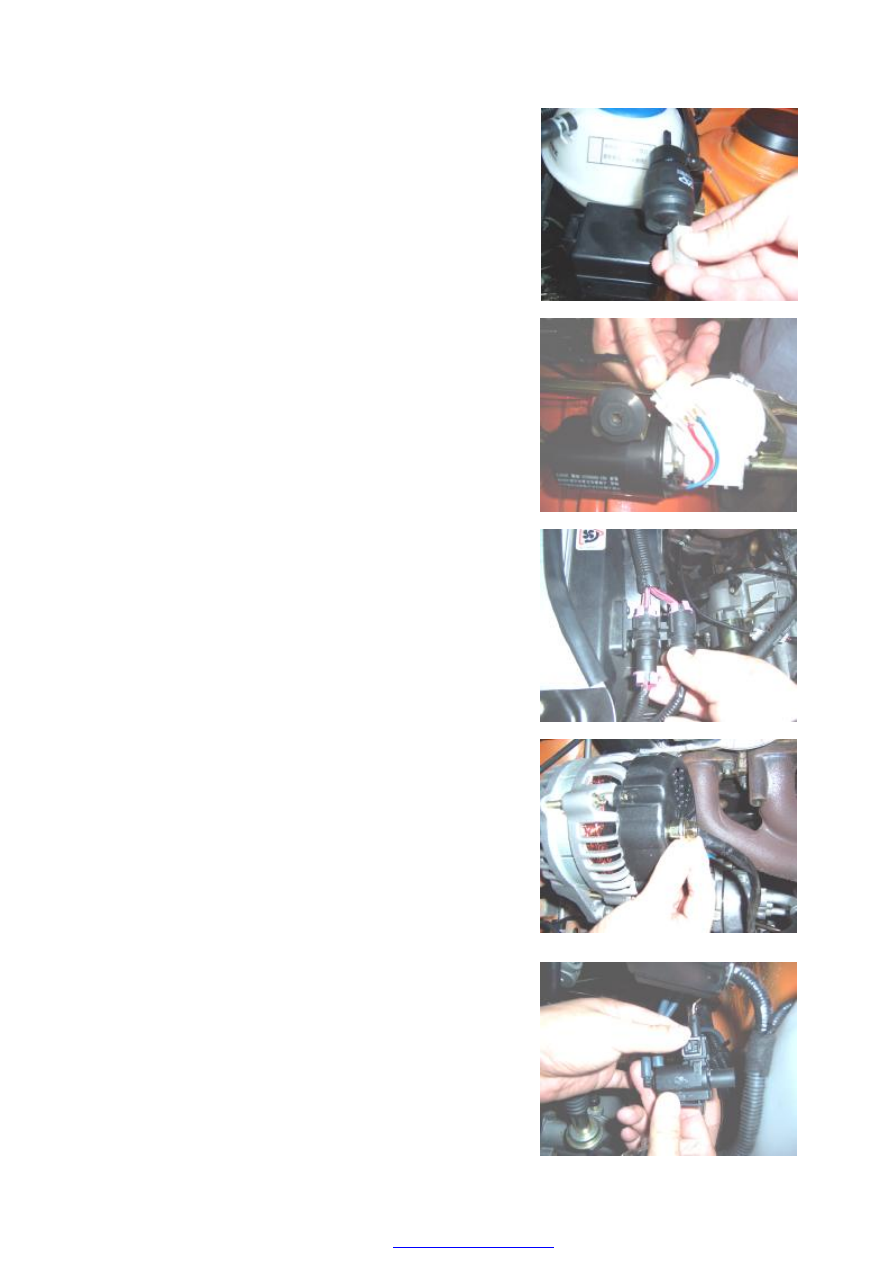

9. Please take out the plug-in unit washing pump

















10. Take out the plug-in unit of the windshield wiper

















11.  Please  take  out  plug-in  units  of  the  low  &  high  speed

fans















12. Please take  out  plugs of the  motor with the wrench 13#

& 8#















13.  Please  take  out  the  plug-in  unit  of  the  outside  cycling

electromagnetic valve
