111

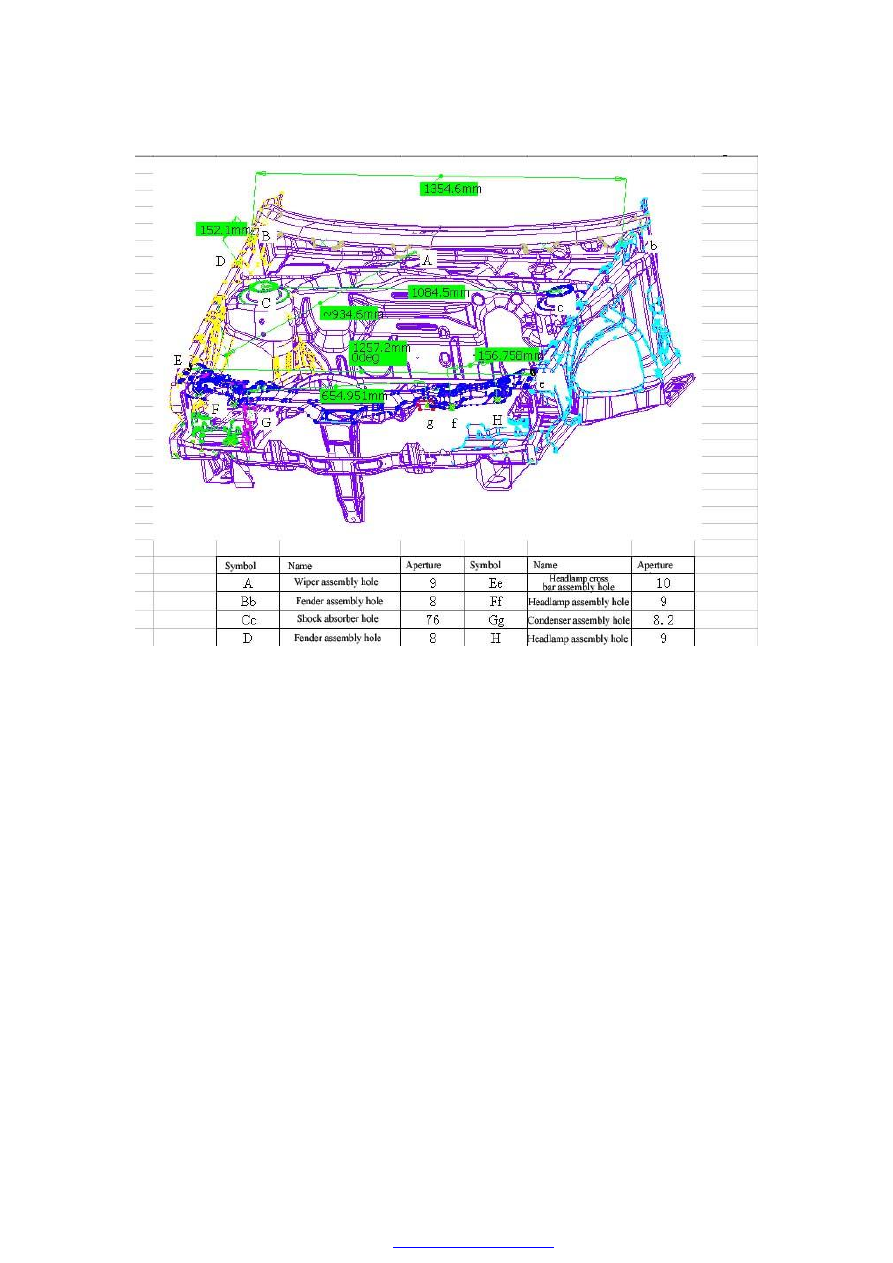

III. Engine room dimension



112

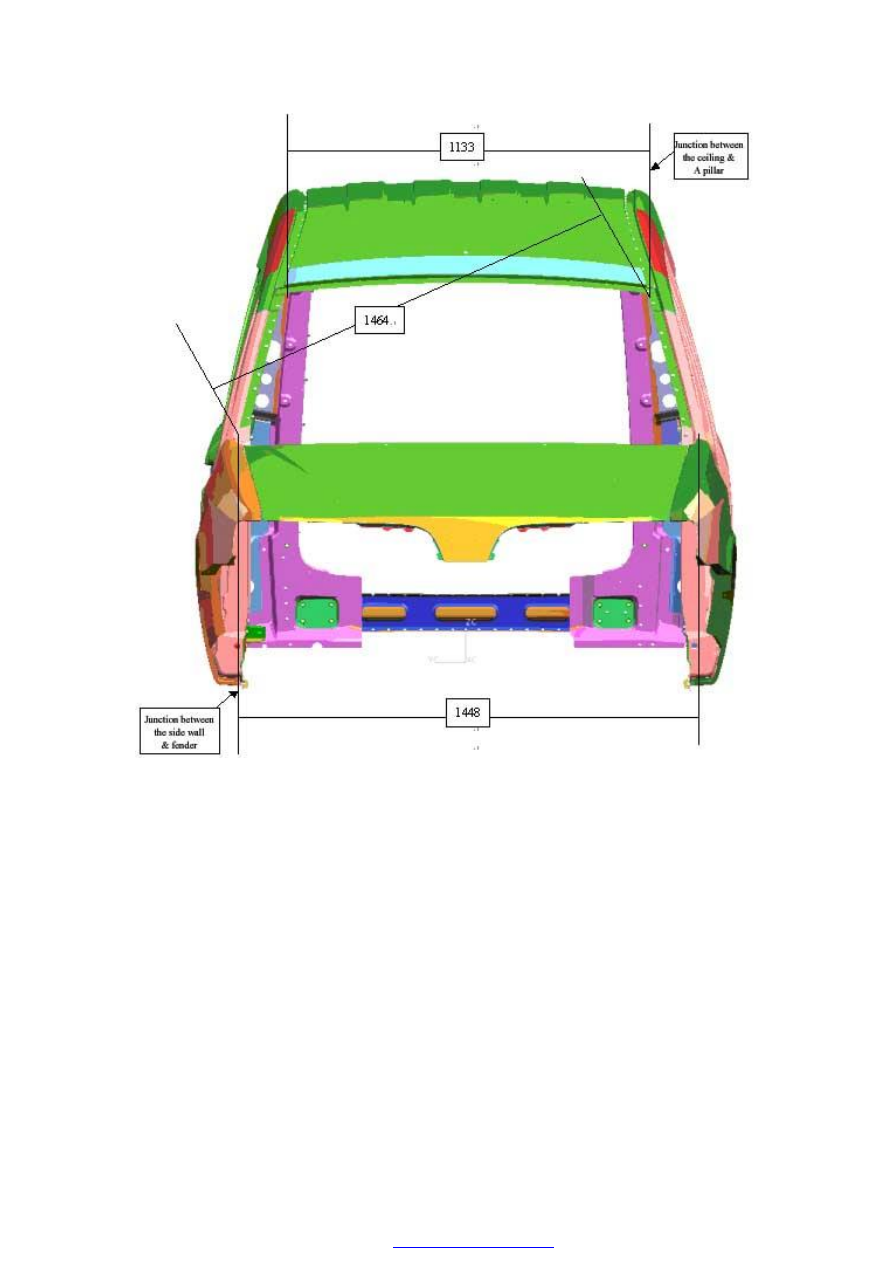

IV. Windscreen dimension

113



114

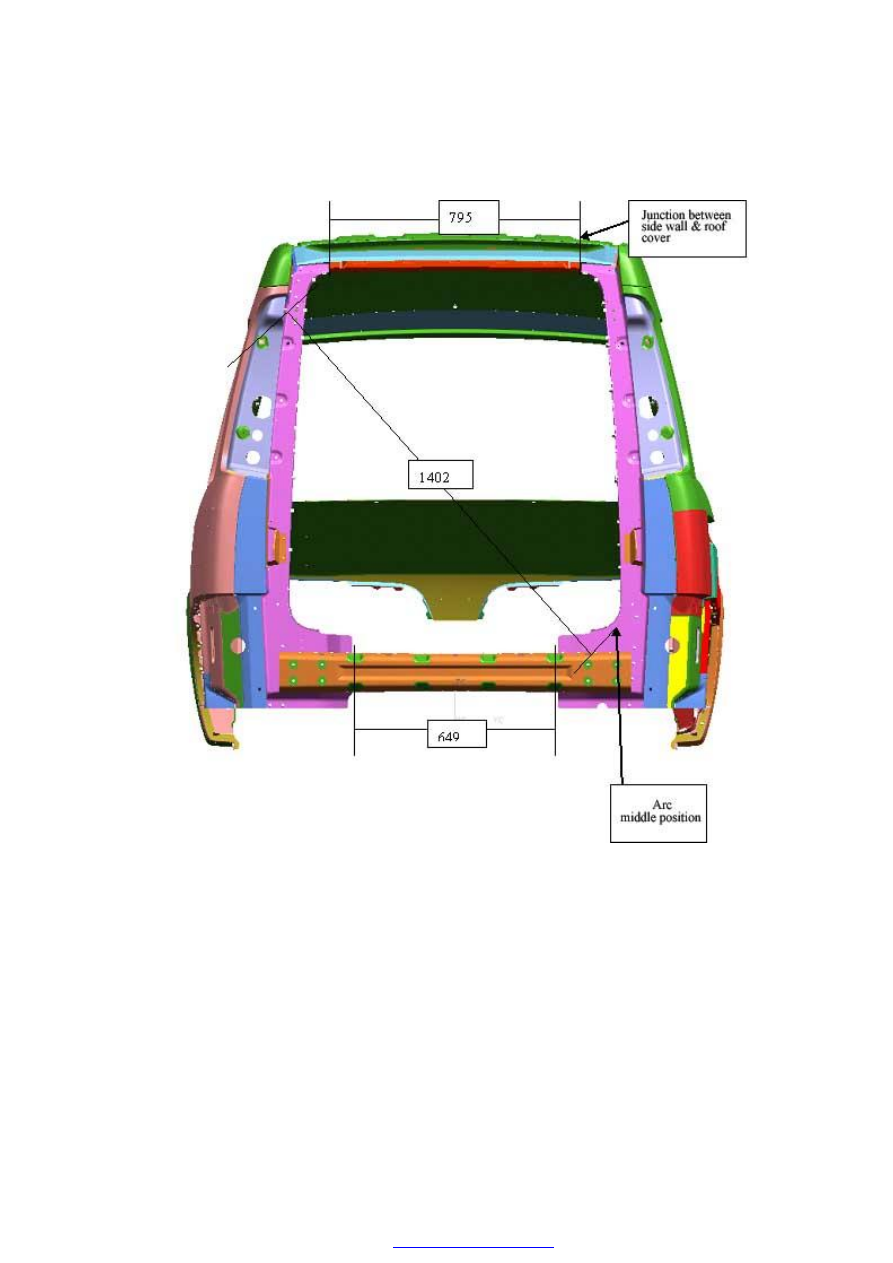

V. Open size dimension of each part





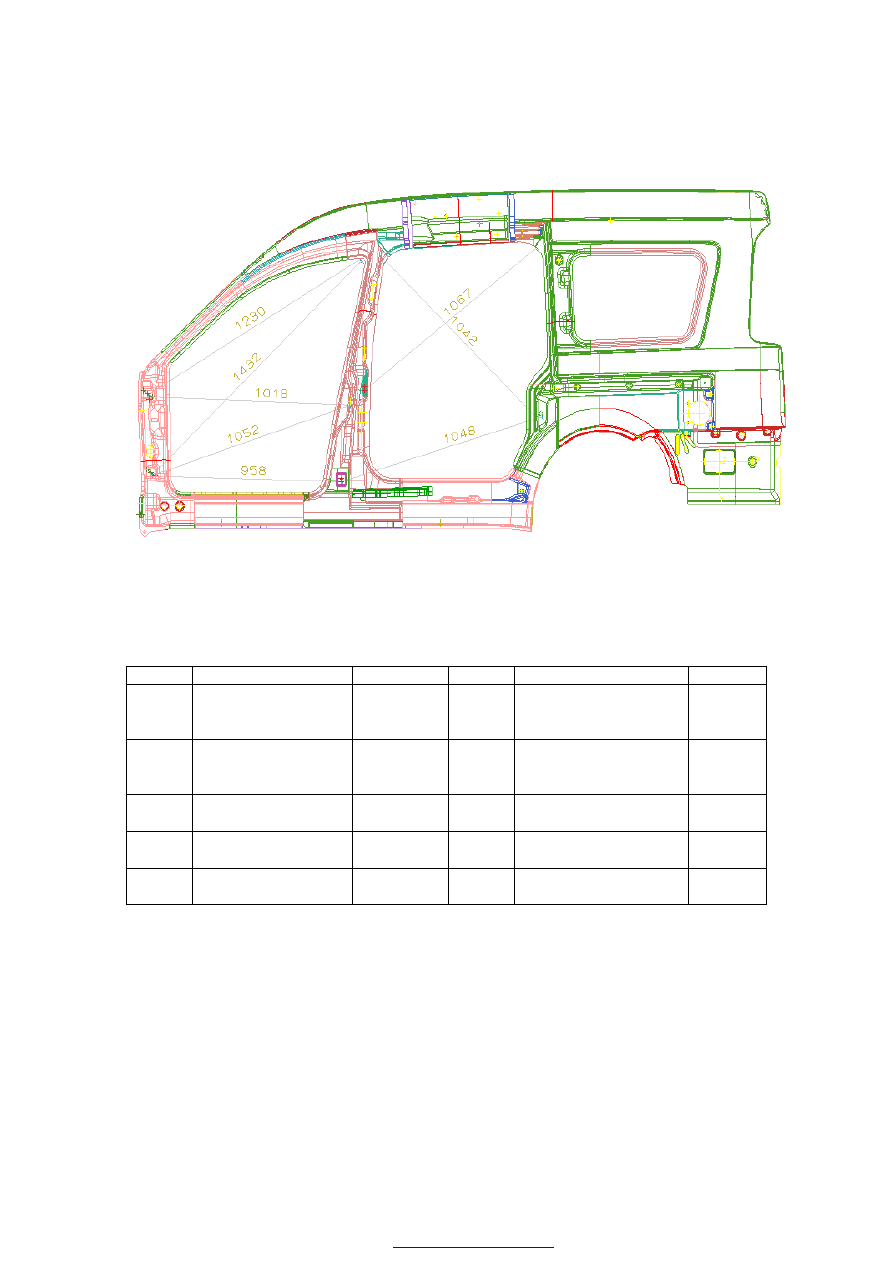

Carbody dimension, left--right

Notice:  English  letter  symbol’s  capital  letters  express  the  right  side  of  the  carbody,  and  small

letters express the left side of the carbody



Symbol

Name

Aperture

Symbol

Name

Aperture

Aa

Assembly point of the

front door’s upper hinge



F

Rear door guide way front

upper corner at the point of

the side wall



Bb

Assembly point of the

front door’s down hinge



G

Rear door guide way rear

upper corner at the point of

the side wall



Cc

Front door upper corner at

the point of the side wall



H

Assembly hole of the rear

door lock

18×18

Dd

Lock pillar assembly hole

of the front door

18.5×20







E

Front door connector

assembly hole

25











A

B

C

D

E

F

G
