and 25±3N·m respectively.

·Remove the four bolts of the steering gear.

·Remove  the  fixing  bracket  of  the  steering

gear and the rubber hose.

·Install  the  steering  column  in  the  reverse

order of the removal.

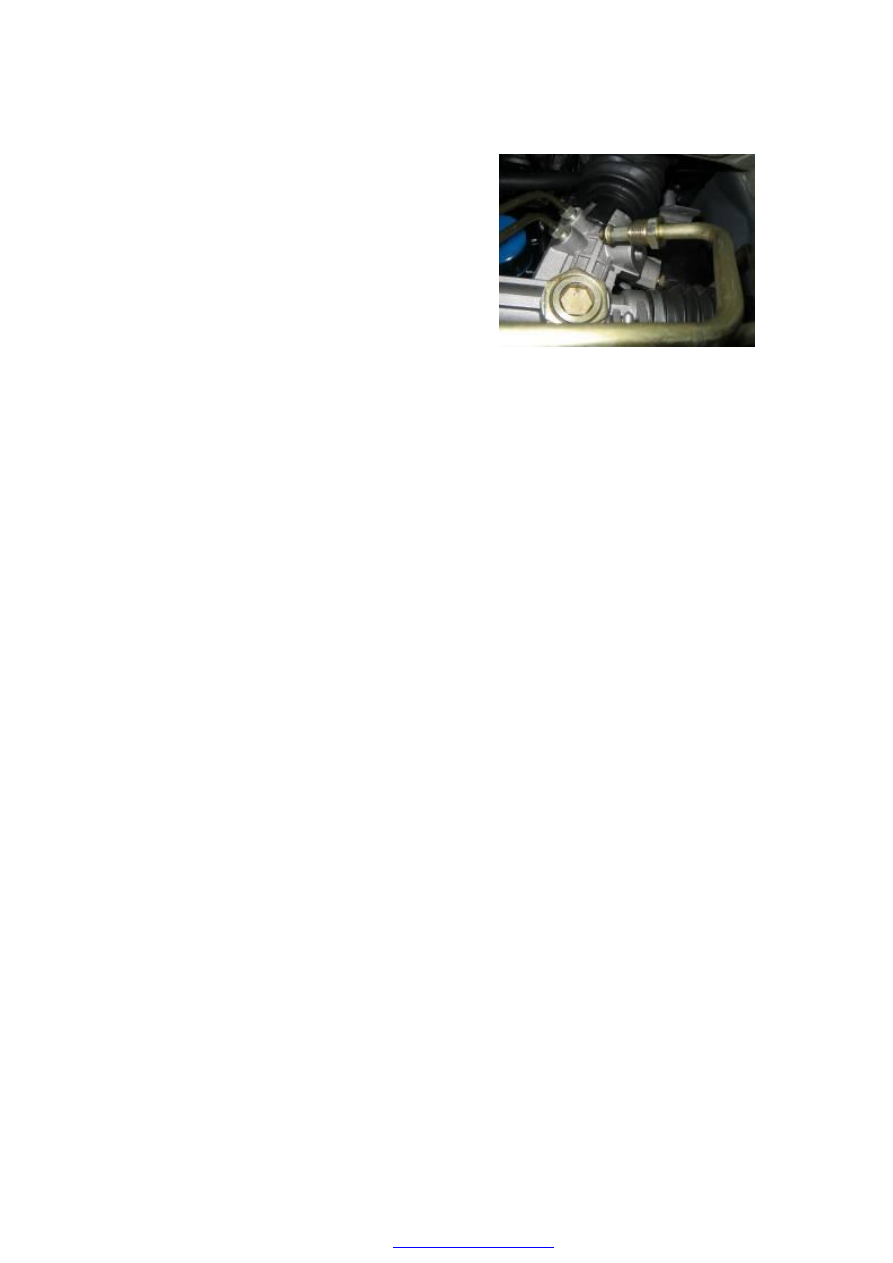

Note:

The right picture shows the status of

the  power  steering  oil  tube  of  the  steering

gear removed.

The  tightening  torque  for  the  hollow  bolt

which  connects  the  high  pressure  oil  tube

and the power steering pump is 45±3Nm.





REMOVAL/INSTALLATION AND REPAIR OF MAIN BODY OF

STEERING GEAR

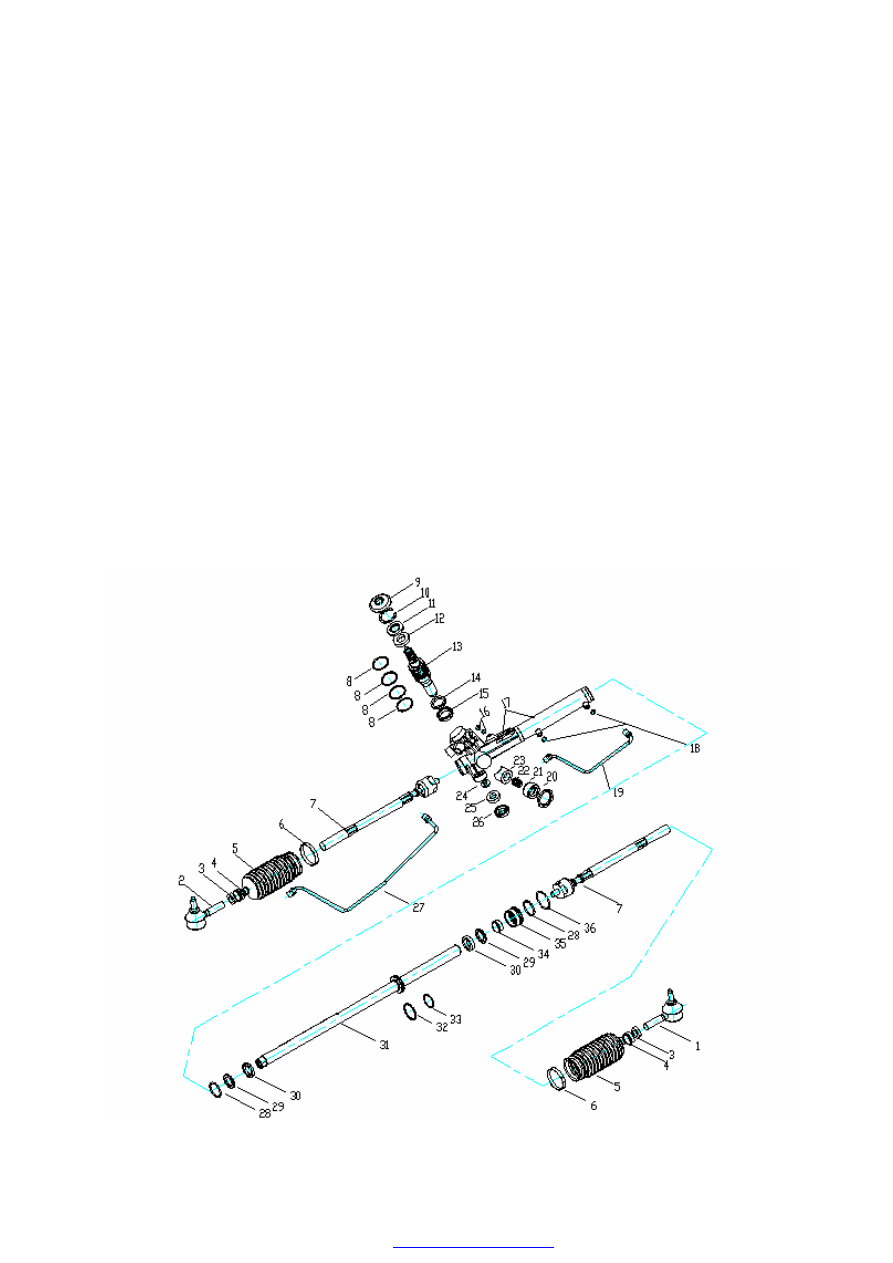

Exploded view of the rack & pinion power steering gear

Code                                      Description                                            Quantity

1.                      Left pull rod outboard joint assy                                  1
2.                      Right pull rod outboard joint assy                                1
3.                      Hexagon nut                                                                  2
4.                      Clamp                                                                            2
5.                      Rack shield                                                                    2
6.                      Single ear no-level clamp                                              2
7.                      Inner ball joint                                                                2
8.                      Seal ring                                                                        4
9.                      Dust cover                                                                      1
10.                    Snap ring for hole                                                          1
11.                    Oil seal                                                                          1
12.                    Bearing                                                                          1
13.                    Valve core assy                                                              1
14.                    Bearing                                                                          1
15.                    Oil seal                                                                          1
16.                    Conical connector                                                          2
17.                    Hull oil cylinder assy                                                    1

18.                    Conical connector                                                          2
19.                    Left oil tube assy                                                            1
20.                    Lock nut                                                                          1
21.                    Adjusting plug                                                                1
22.                    Spring                                                                              1
23.                    Rack holder                                                                    1
24.                    Hexagon flange bolt                                                        1
25.                    Bearing                                                                            1
26.



Plug cap                                                                          1

27.                    Right oil tube assy                                                          1
28.                    O rubber ring                                                                  2
29.                    Washer                                                                            2
30.                    Oil seal                                                                            2
31.                    Steering rack piston assy                                                1
32.                    Piston ring                                                                      1
33.                    O rubber ring                                                                  1
34.                    Housing                                                                          1
35.                    Stop collar                                                                      1

36.                    Wire stopper                                                                  1





Removal and Dismantling of Steering Gear

Repair and adjust after the removal of the steering gear

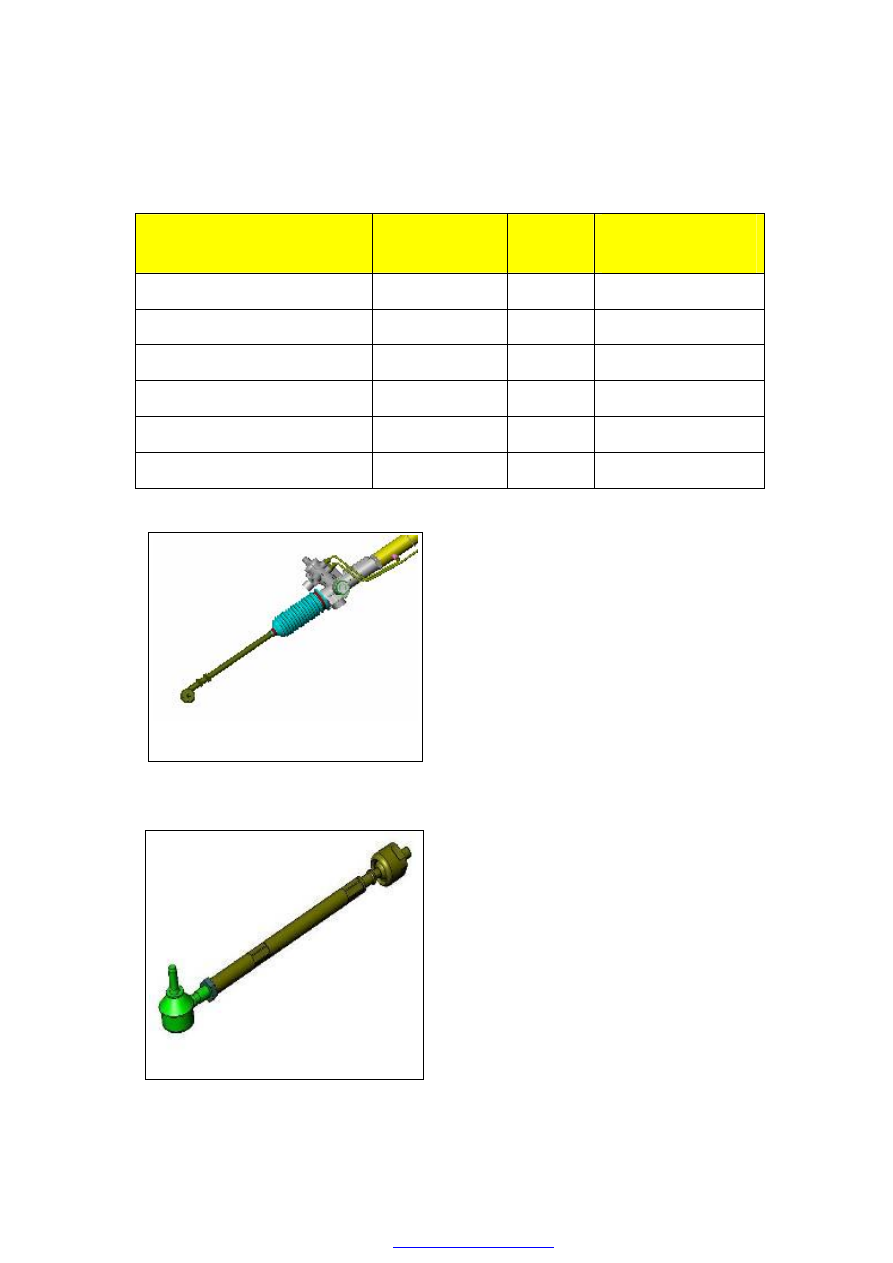

Tightening Torque for the Fastener Set Components  （Shown as the table below）

Description

Specification

Quantity

Tightening Torque

（N.m）

Hexagon flange bolt

Q1840812

1

20~30

Plug cap

M30X1.5

1

35~45

Lock nut

M32X1.5

1

40~50

Oil tube connector bolt

M12X1

2

15~25

Inner ball joint-rack

M12X1

2

70~90

Hexagon nut - outboard joint

M14X1.5

2

4.9~9.8



Fix the steering Gear

（Refer to Illustration 5）

·Fix the steering gear on the vises and keep the
input  shaft  flatly.  Take  off  plug  cap  of  the  oil
inlet  and  the  outlet  to  discharge  the  oil.  Rotate
the input shaft for several times to discharge the
oil from the steering gear.











Remove  the  left  and  right  steering  link  assy
(Refer to Illustration 6)

·Loosen  the  lock  nut  3  of  the  left  and  right
steering  link  assy,  and  then  remove  the
outboard joint assy 1 and 2















Illustration 5



Illustration 6

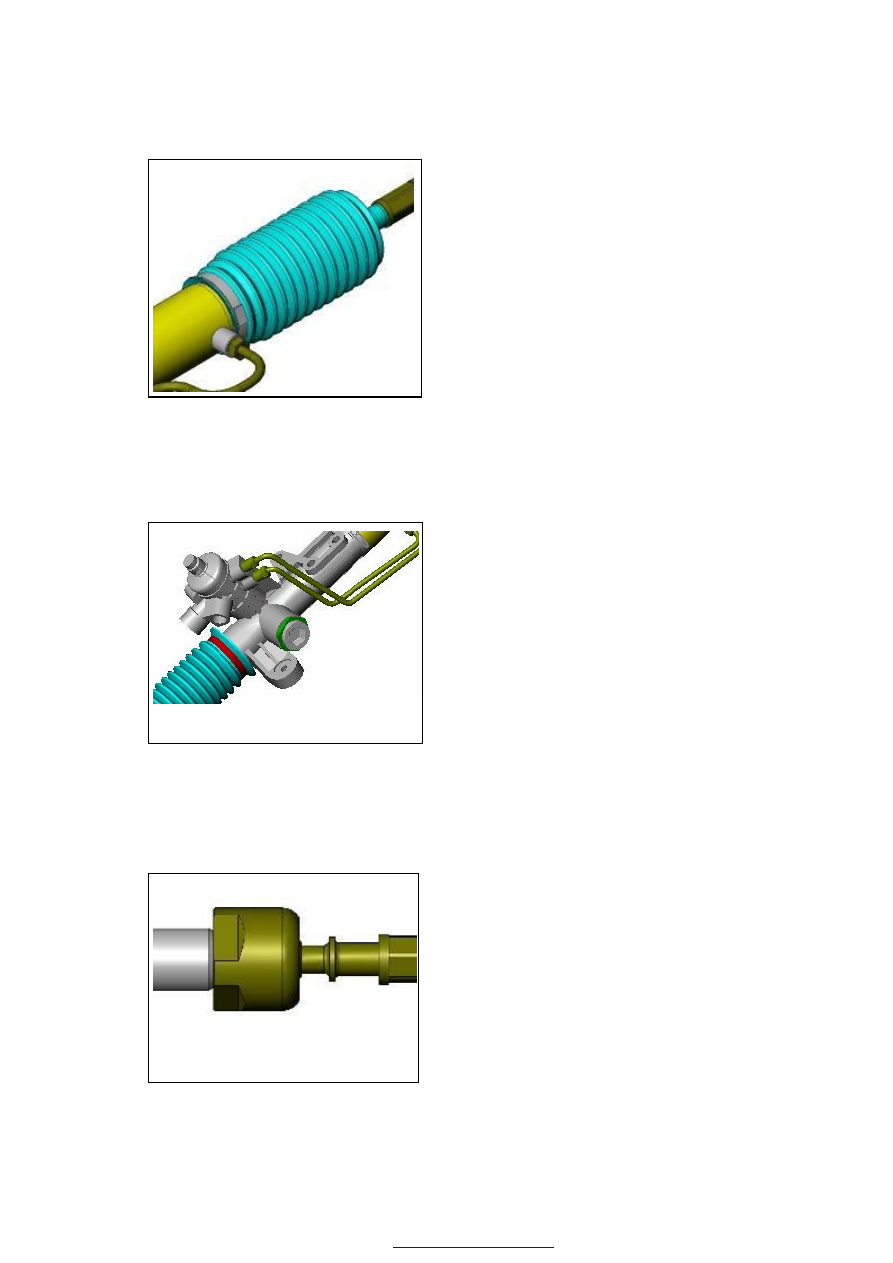

Remove the left and right protector (Refer to
Illustration 7)

·Remove  the  single  ear  no-level  clip  6,  then
the clamp 4 and take off the protector 5.
















Remove the left and right oil tube assy（Refer
to Illustration 8）

·Loosen the joint nuts of the left oil tube assy
19  and  right  oil  tube  assy  27,  and  then  remove
the left and the right oil tube assy.














Remove  the  inner  ball  joint （ Refer  to
Illustration 9）

·Lock the rack with an open-end assistant, and
screw up the inner ball joint assy 7 with another
assistant.

















Illustration 8



Illustration 9



Illustration 7
