Chery A15 / 480 LHD model. Manual - part 139



1. Torsion Bar

2. Input Shaft

3. Valve Bush












WORKING PRINCIPLE

Middle Position

·When the vehicle moves straight (the steering wheel does not turn), the hydraulic oil

which is supplied by the oil pump enters the oil inlet through the pre-opened
clearance of the rotary valve. As the rotary valve keeps immovable, the hydraulic oil
flows back to the oil reservoir from the return oil inlet. No power is produced
because the oil pressures of the two chambers of the steering gear are same.

Steering Process

·When  the  steering  wheel  turns,  the  clearance  of  the  valve  spool  between  the  valve

bush and the input shaft will be changed, so the hydraulic oil which flows to the two
oil chambers forms the oil pressure difference. This difference acts on the piston and
pushes  it  to  overcome  the  steering  resistance  and  make  movements.  Therefore,  the
steering link assy is moved to realize power steering.

Return Process

·Once the steering is completed, the force on the steering wheel will disappear. As the

effect  of  the  torsion  bar  elasticity,  the  input  shaft  returns  to  the  relative  balance
position  of  the  valve  bush  and  the  oil  pressure  difference  between  the  two  oil
chambers of the steering gear follows to disappear. And then the vehicle will convert
to  straight-line  motion  by  the  effect  of  the  vehicle  self  aligning  torque  of  the  front
wheels until it enters the straight-line position.



Road Sense Effect

·The road sense effect is also called the ability of feeling steering. The driver applies

the force on the steering wheel, which also act on the torsion bar of the steering gear
and  makes  it  deform.  The  amount  of  deformation  which  increases  as  the  steering
resistance grows, depends on the wheel steering resistance. Therefore, the driver can
judge  the  variation  of  the  steering  resistance  by  the  force  applied  on  the  steering
wheel to obtain the road sense effect.









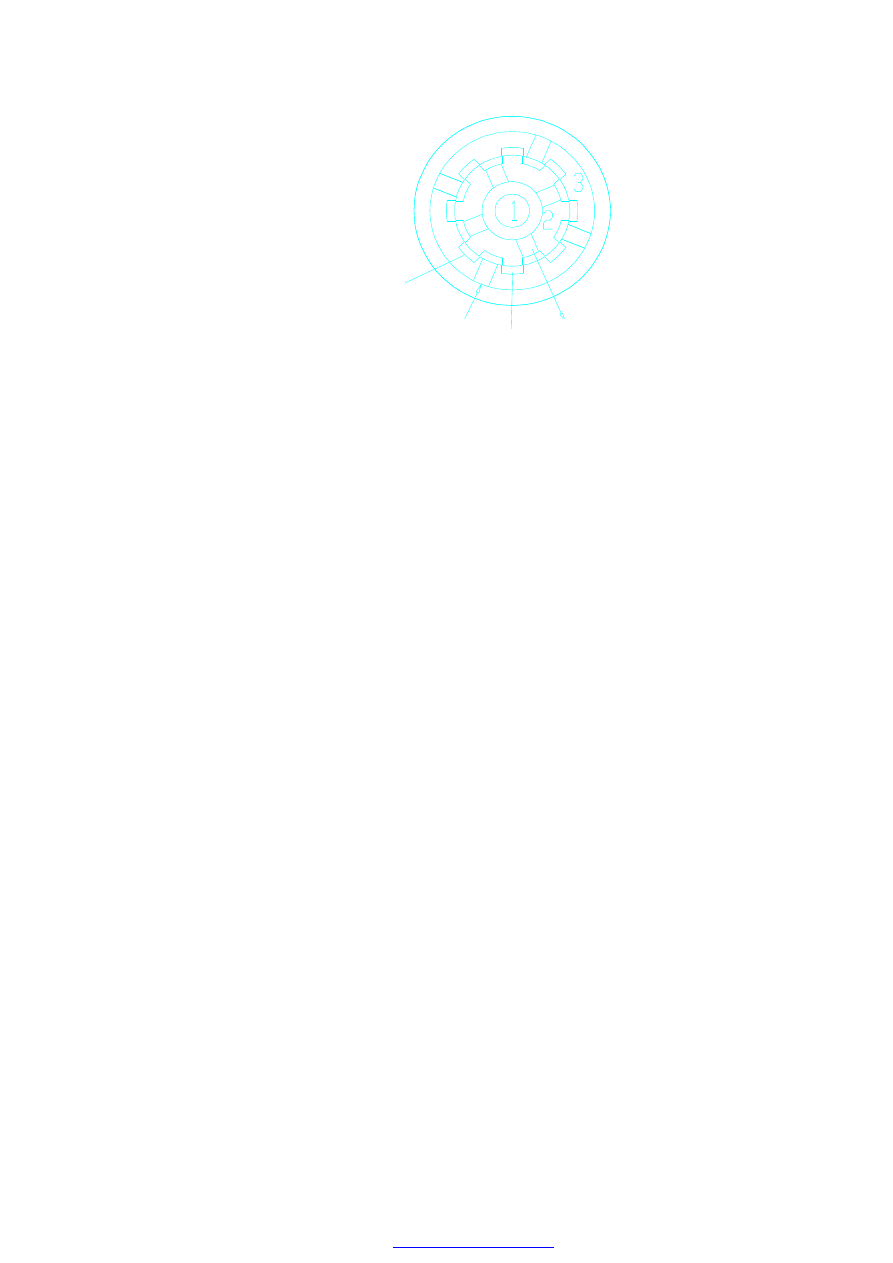

To Left Chamber

Oil Inlet

To



Right Chamber

Return oil inlet

Figure 2

INTRODUCTION OF PERFORMANCE

※The  steering  force  of  the  steering  wheel  can  be  decreased.  Power  can  be  felt  obviously,

especially when the vehicle turns on spot or turns with great corner at low-speed.

※The steering sensitivity is enhanced.

※The impact of kickback from ground on the steering wheel is reduced.

※In the case of tire burst, the sudden turning of the wheels can be effectively avoided. So the

security of driving can be improved.

※The  load  on  the  steering  wheel  is  permitted  to  increase,  which  can  improve  the  freedom

motion of the general arrangement.

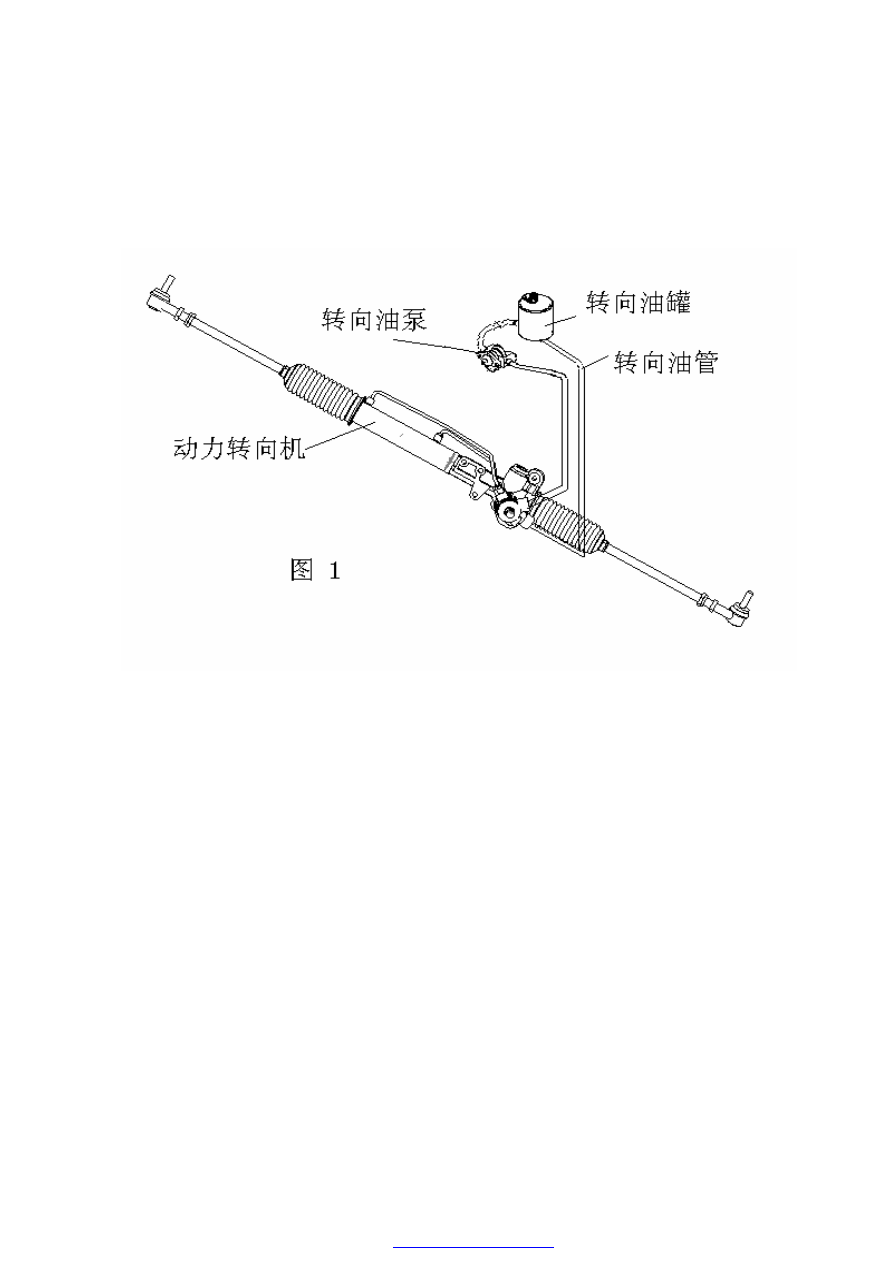

The  power  steering  gear  of  the  steering  system  of  A15LHD  is  a  standard  feature,  and  the
mechanical steering gear is optional.

In  fact,  the  power  steering  gear  of  A15LHD  is  based  on  the  mechanical  rack  &  pinion
steering gear and enhanced with a set of power mechanism which is composed of the engine
used  as  energy  sources,  the  steering  oil  pump,  the  steering  control  valve,  the  power  oil
cylinder and other components. Under the working condition, the power of the engine drives
the steering oil pump through the ribbed belt. The power steering fluid (ATF oil)  is suck out
from the oil reservoir by the steering oil pump and formed pressure oil to get into the control
valve.  After  distributed  by  the  control  valve,  the  pressure  oil  enters  the  power  cylinder  to
push the working piston which is connected with one end of the steering rack. So the steering
power can be formed by the pressure oil through the working piston.

If the power steering system is in failure, the steering of the vehicle can be also completed by
the driver.

The  optional  mechanical  steering  gear  is  a  rack  &  pinion  steering  gear  which  the  power
source is the physical force (strength of the hand) of the driver. All the dynamic components
are mechanical.















REMOVAL/INSTALLATION OF STEERING COLUMN



Removal  and  Installation  of  the  Steering
Column



·Remove the nuts on the steering wheel

·Remove  the  upper  and  lower  protector  of  the

instrument cluster and the switch

·Remove the instrument panel assy. (Please refer

to the removal of the instrument panel)

·Remove  the  joint  bolt  of  the  upper  steering

column bracket and the car body upper bracket.

·Grind away the safety screw and replace with a

new one when installing.

·Remove the joint bolt between the steering gear

and  the  steering  column  (tightening  torque:
30N·m)

·Install  the  steering  column  inversely  according

to the removal steps.



The inner spline of the steering gear is

shown as the picture below:













Removal and Installation of Steering Shaft and Steering Tube

·Remove the clip.

·Take off the serrated set bush and the steering gear lock housing from the steering column

·Draw out the steering shaft and press the lower bearing of the steering column out with a

presser.

·Disassemble the lock housing spring of the bracket ring steering shaft with a presser.

·Assemble the steering column inversely according to the removal steps.

Precaution：

·Apply  a  little  grease  around  the  lower  bearing  and  the  inner  wall  of  the  steering  hose

column  lower  end,  press  the  lower  bearing  into  the  steering  hose  column  using  a
presser.(Do not move the upper and lower universal joint of the guard column)

·Adjust the relative height of the lock housing and the hose column according to the height

of the pre-installed ignition lock cylinder and the combined switch cover.

·Apply lithium base grease evenly around the contact ring.

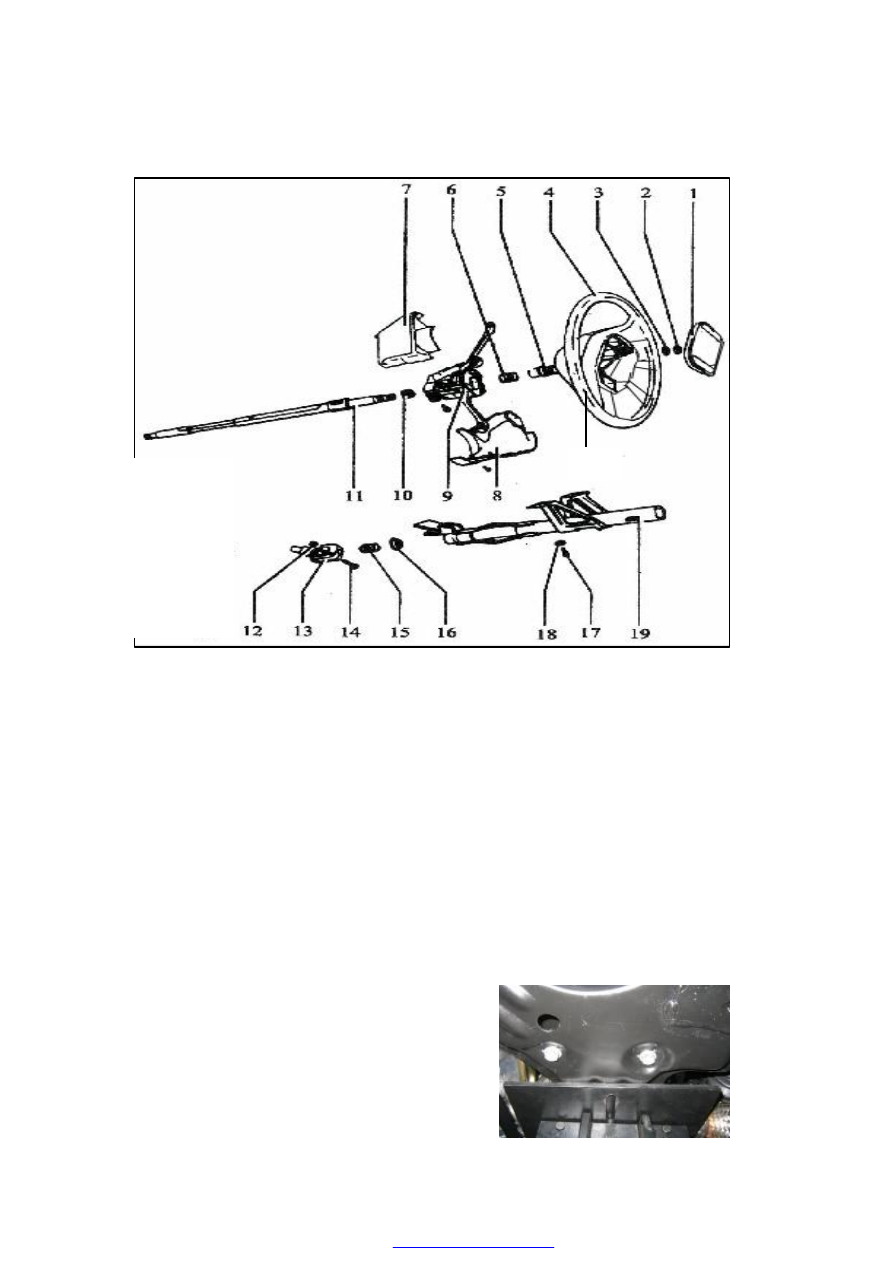

Disassembling Illustration of the Steering Column















































REMOVAL/INSTALLATION AND CHECK OF STEERING GEAR

Lift  the  whole  vehicle  at  a  designated  safe
place with a lifter

·Remove the high and  low pressure oil tube
of  the  steering  gear  with  torques  of  45±3N·m
and 30±3N·m respectively.

·Remove the joint piece of the steering link

·Remove the shift shaft bracket

·Remove  the  front  tube  and  the  three  way
catalytic  converter  with  torques  of  60±3N·m

Two bolts on one side of the steering gear are
shown  as  the  picture  below.  Tightening
torque: 30±3N·m.

20



1- Horn Button Cap；      2-Nut（40N·m）

；        3- Spring Washer;            4-Steering Wheel；

5- Serrated Set Bush;        6-Spring；                      7-Lower Trim Cover        8- Upper Trim Cover

9- Steering Gear Lock Housing and Steering Column Switch；                      10- Support ring；

11-Steering Shaft；          12-Nut（30N·m）

；      13- Steering Universal Joint

14- Hex Bolt                      15-Spring；                    16- Steering Column Lower Bearing

17-Safty Screw；              18-Washer；                  19-Steering Tube；          20- Clip
