WATER PUMP

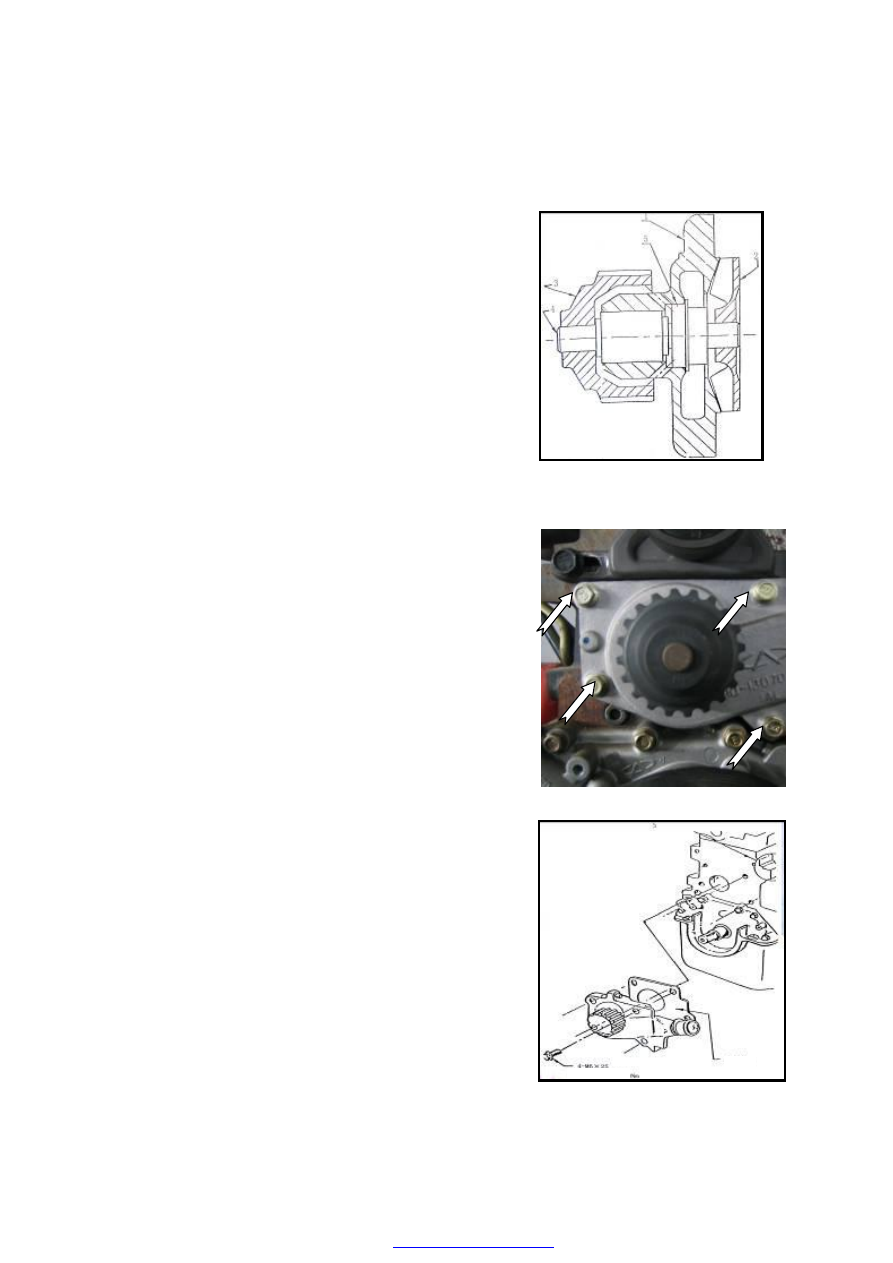

Structure:



1—Water pump housing

2—Water pump impeller

3—Water pump gear

4—Water pump shaft bearing

5—Water pump seal (ceramics-lead)






Disassembly:

——To disconnect the negative terminal of battery;

——To  discharge  engine  coolant  (refer  to  the  coolant

discharge process);

——To disconnect poly V-belt and power pump belt;

——To demount timing shield;

——To unscrew and take 4 bolts out of the front side of

cylinder block.

——To demount the water pump assembly;

——To demount the water pump gasket.








  Assembly:

——To install the new gasket on the water pump;

——To install the water pump assembly in the cylinder

block  and  screw  up  4  fixing  bolts  by  hand,  and
then screw up to 7.0—10.0Nm;

——The  water  pump  impeller  installed  in  the  cylinder

block should be able to rotate freely;

——To refill engine coolant;

——To check leakage occurrences of engine coolant.

Note:  Because  water  pump  assembly  can  not  be
repaired, it should be replaced when seal ring or bearing
is worn and torn.






Tightening Torque

Gasket

THERMOSTAT

Disassembly:

——To  unscrew  3  M6×40  bolts  and  then  demount  the

bolts;

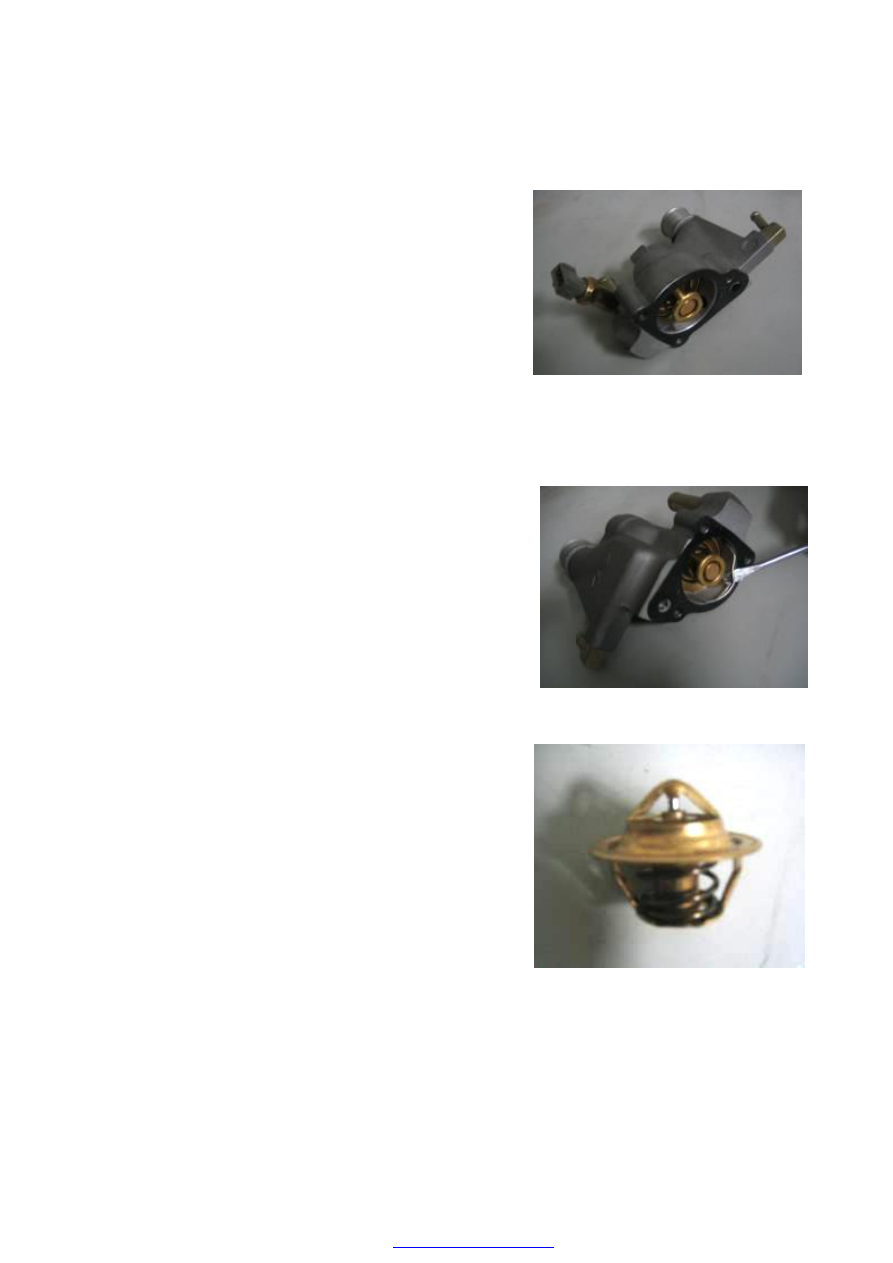

——To  demount  thermostat  chassis  and  thermostat

assembly.








——To  pry  out  the  spring  clamps  by  using  chisel  or

screwdriver.








——To take the thermostat out;

——To clean up the thermostat;







——To take the seal ring out, and replace  it if  it being

worn and torn.

——To demount the gasket from the thermostat chassis.

（To  replace  with  new  gasket  if  it  is  worn  and
torn, and allow no repeated use.）







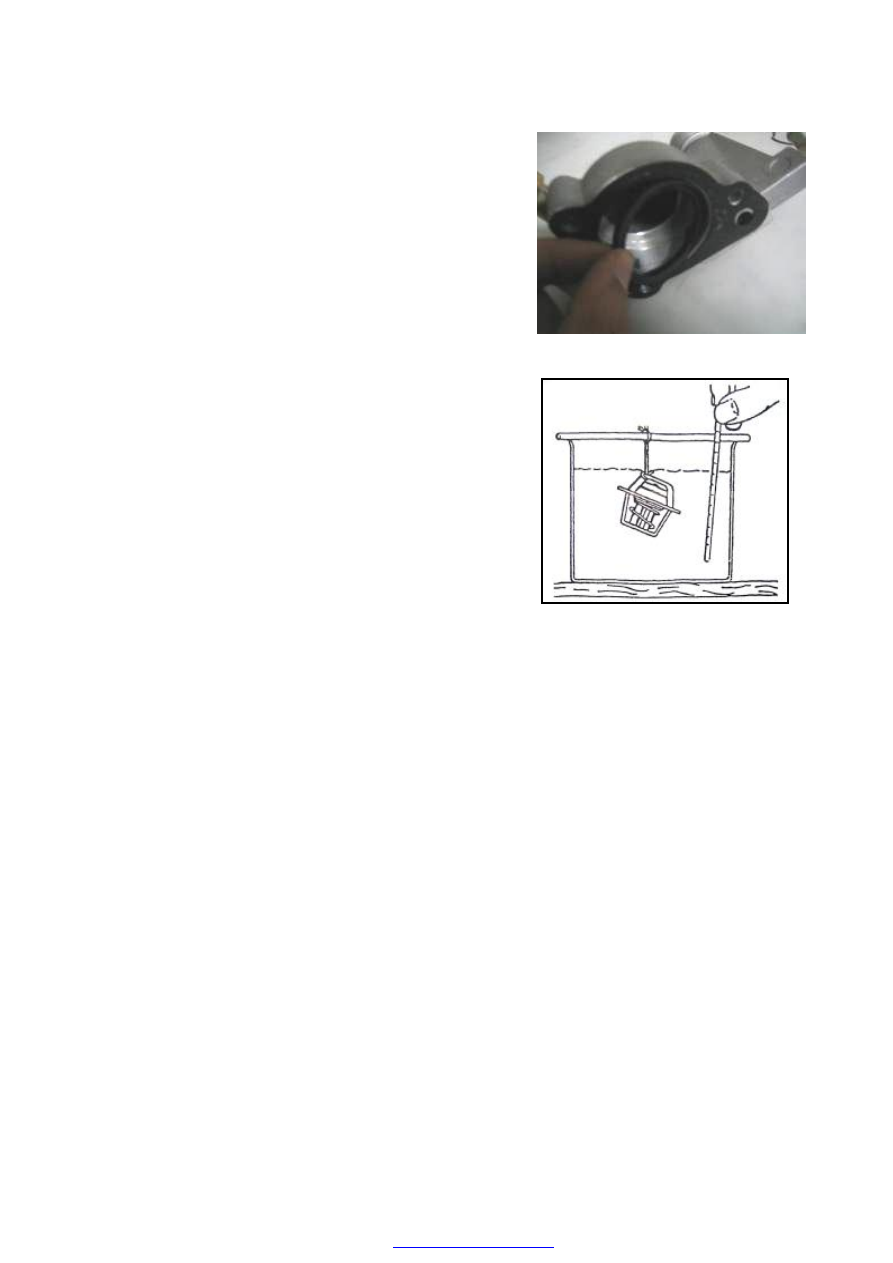

——To  measure  the  thermostat  opening  temperature

under hot water.









Assembly:

——To  clamp  the  thermostat  and  then  put  the  gasket

into the thermostat aperture.

——To  install  thermostat  (the  side  with  spring  facing

outward).

——To  embed  spring  clamp  to  ensure  the  clip  within

the thermostat chassis slot;

——To mount new gasket onto thermostat chassis;

——To  mount  the  thermostat  chassis  and  thermostat

assembly into the aperture at the rear side of engine
cylinder  head,  and  screw  up  the  bolt  by  hand  to
9—12N.m.









WATER TEMPERATURE SENSOR

Disassembly:
——To  demount  water  temperature  sensor  (at  the

exhaust pipe flank and under the lifting eye).



Assembly:
——To  apply  Letai  243  glue  on  the  screw  thread,

screw  up  the  bolt  to  7.0—10.0Nm  before
installation.







Checking:



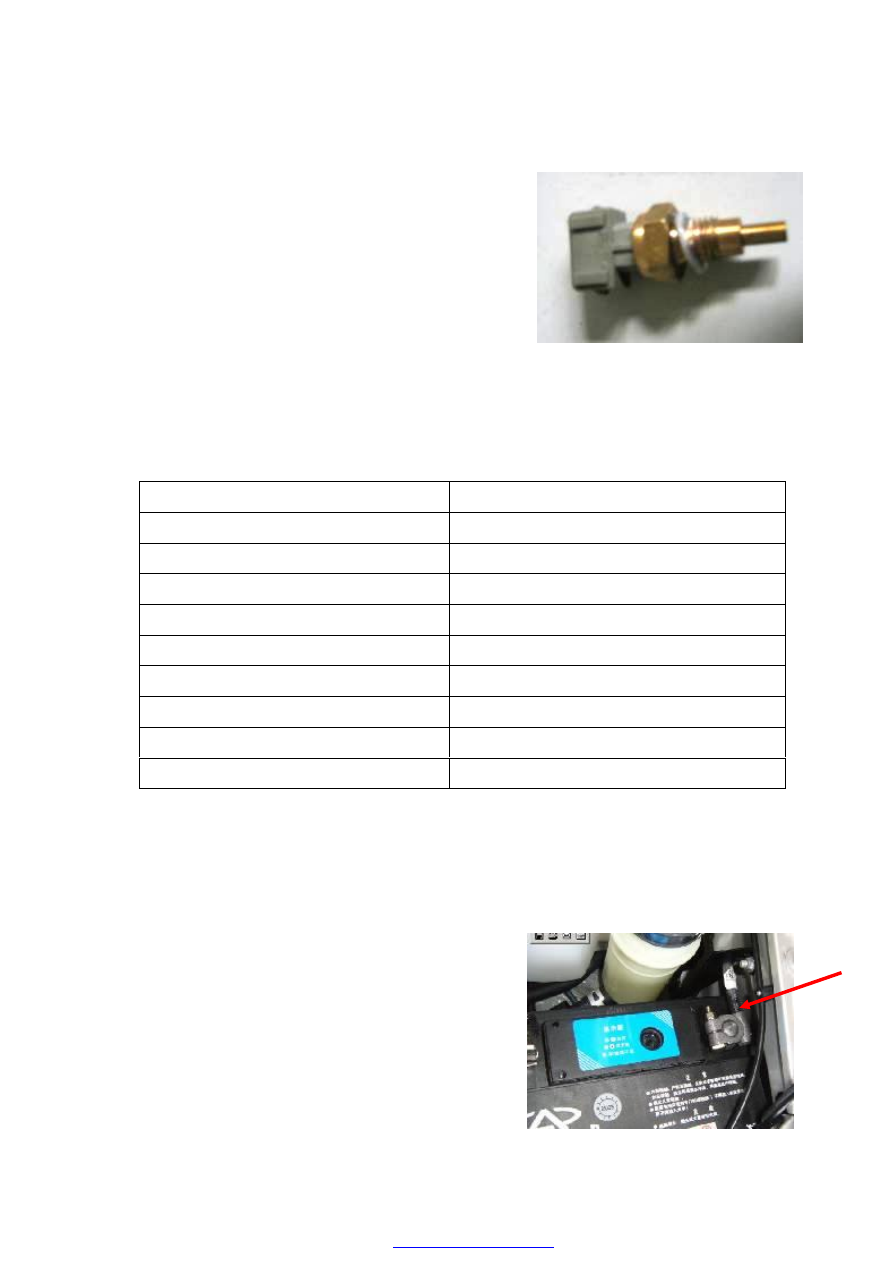

Water temperature sensor is a negative temperature coefficient sensor, which is composed of

a  thermal  resistor.  The  resistance  value  of  the  resistor  shall  decrease  as  the  engine  temperature
rises. The variation is detailed in the following table:



Temperature (°C)

Resistance Value (Ω)

-20

29,125

-10

16,660

0

9,790

+20

3,748

+25

3,000

+60

747

+80

377

+100

204

+120

117



COOLING FAN



Disassembly:



——To disconnect the negative terminal of battery;
