Chery A15 / 480 LHD model. Manual - part 74

CLUTCH INTRODUCTION

CLUTCH STRUCTURE

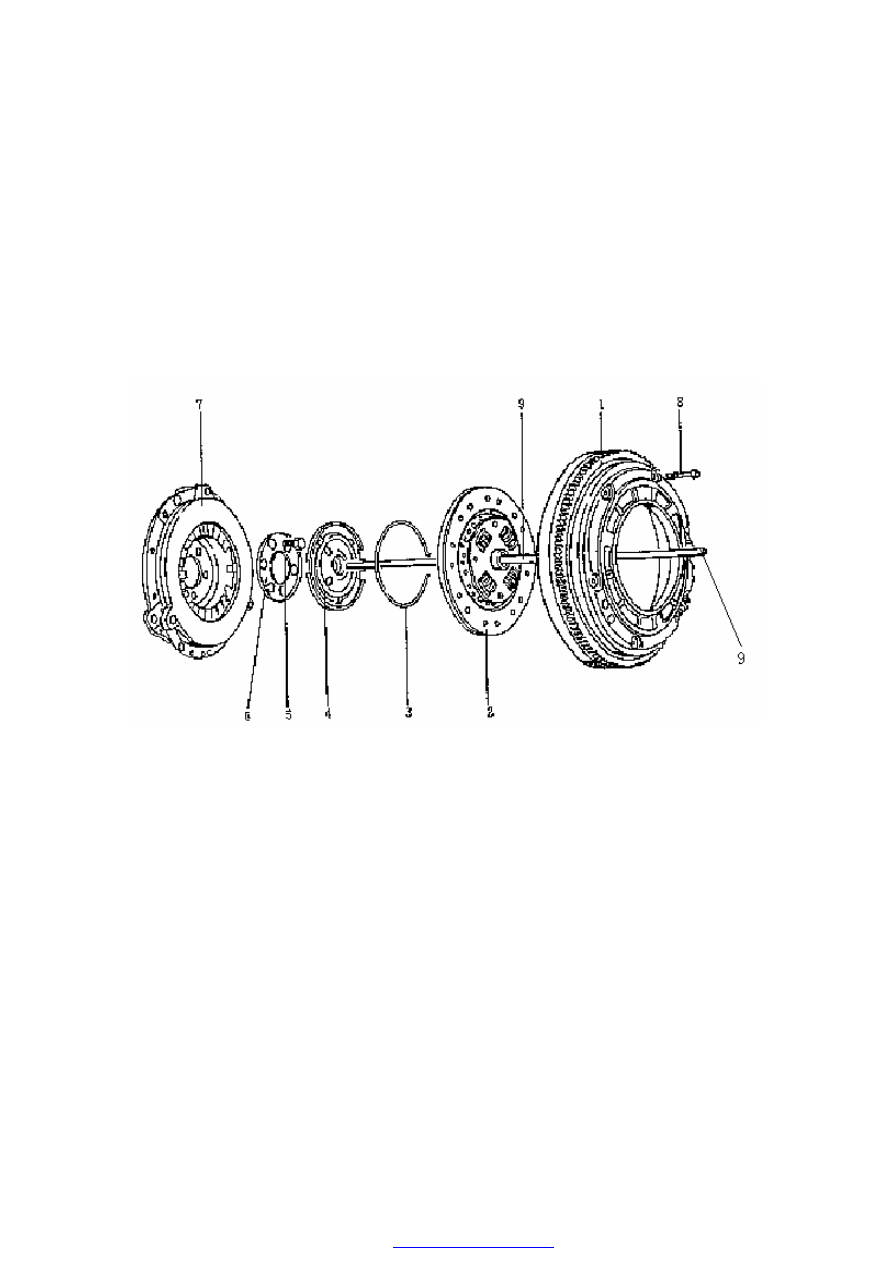

·As picture below, the clutch is dry diaphragm with single leaf. It consists of clutch driven

disk (2), release disk (4), intermediate disk (6), pressure plate (7) and flywheel (1).

·There are diaphragm springs in the pressure plate (7), which are fixed in the crankshaft by

intermediate  disk  (6)  and  bolt  (5).  Driven  disk  (2)  is  pressed  on  the  flywheel  (1)  by
pressure  plate  (7),  and  bolt  (8)  is  used  to  fix  pressure  plate  (7)  and  flywheel  (1)  together;
the  clutch  pusher  (9)  is  used  to  push  separator  disk  (4)  and then  the  separator  disk  (4)  to
push the small end of diaphragm springs on pressure plate (7).





1.Flywheel      2.Driven Disk      3.Snap Ring      4.Release Disk      5.Bolt（M10）(110±5N.m)

6.Intermediate Disk        7.Pressure Plate          8.Bolt (23~25N.m)            9.Clutch Pusher





OPERATING PRINCIPLE OF CLUTCH

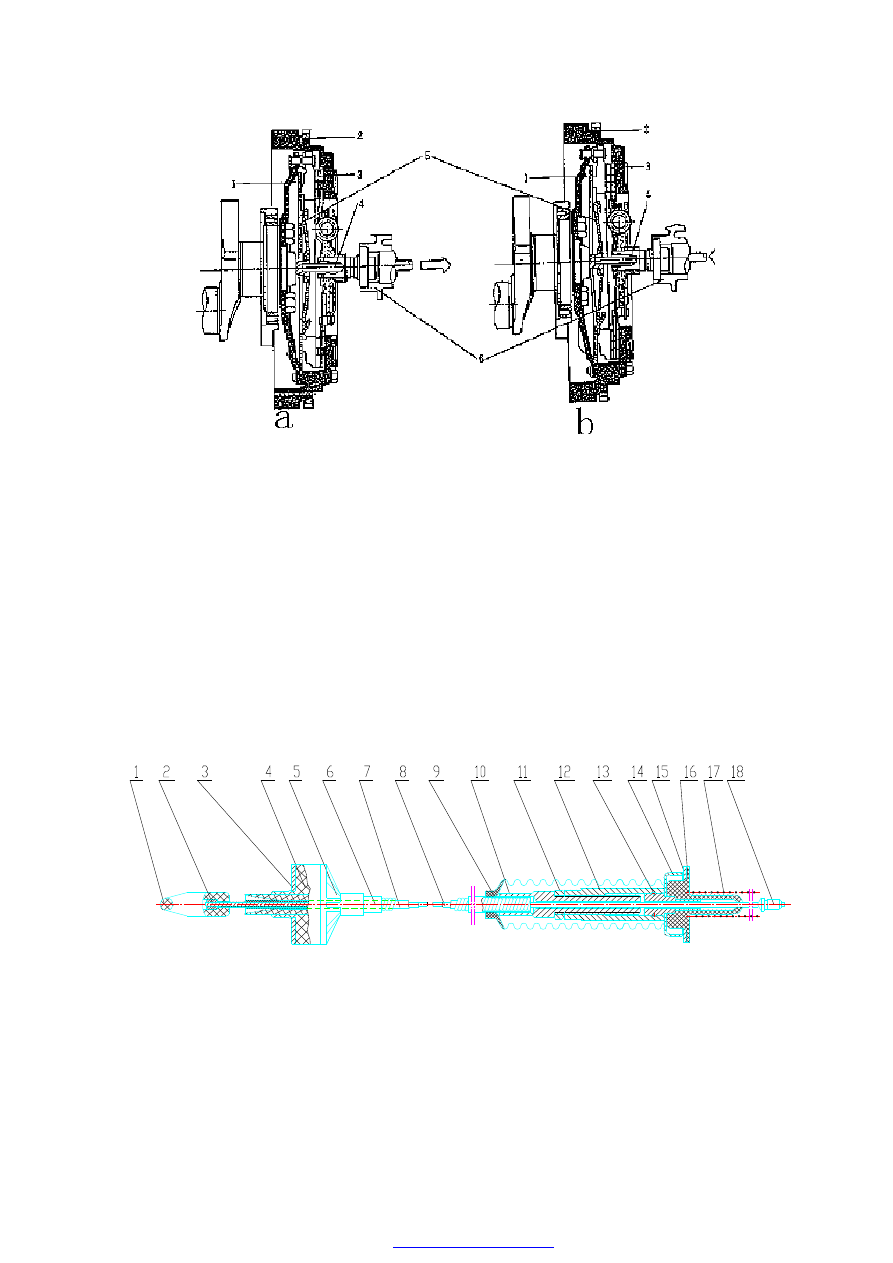

·As picture below, Picture a presents the connection status of clutch. When clutch pedal is

not treaded, the driven disk (3) is pressed on flywheel (2) by diaphragm spring (1). Driven
disk (3) and flywheel (2) are revolving synchronously, and the torque is transmitted to the
transmission-axle (6) by Separator disk (5) through driven disk (3).

·Picture b presents the disconnection state of clutch. When the clutch is treaded, pusher (4)

pushes separator disk (5) which presses the small end of diaphragm spring (1) to move the
big end of diaphragm spring  (1) away  from driven disk (3), so the pressure is disengaged
between  driven  disk  (3)  and  flywheel  (2)  and  the  clearance  is  generated  to  cut  off  the
motive power of engine and pass the transmission.









a. Clutch Connection State                                              b. Clutch Disconnection State

1.Diaphragm Spring      2.Flywheel      3.Driven Disk        4.Pusher

5.Seperator Disk      6.Transmission Axle







CLUTCH CABLE ASSEMBLY STRUCTURE





1.Clip                2.Cable  Latch            3.Washer            4.Cable  Cushion        5.Jacket  Tie-in        6.Jacket

7.Inner Pipe      8.Cable            9.Dust Cover      10.Adjust Rod            11.Jam Nut        12.Adjust Bushing

13.Clip Ring        14.Retainer        15.Washer        16.Rubber Cushion          17.Gasket          18. Butt End

ASSEMBLY AND ADJUSTMENT OF CLUTCH CABLE



·Put dust cap up and screw jam nut (11) and

adjustment  bushing  (12)  to  the  upper  end
(make  the  adjustment  travel  L  minimum)
so  as  to  facilitate  the  assembly  of  clutch
cable.

·Coat  a  little  lubricant  on  the  assembly

fitting surface of clutch cable.

·Put  clip  (1)  across the  guiding  cylinder  of

clutch  pedal  on  the  front  brattice  to
connect  the  clutch  pedal.  Make  sure  that
washer  (3)  and  end  face  of  guiding
cylinder of clutch pedal are spliced.

·Make  butt  end  (18)  fixed  by  bracket  after

across  the  slot  in  release  arm  of
transmission  and  rubber  cushion  through
the upper face of transmission.

·After  the  assembly,  uplift  the  segregation

arm of transmission by hand and adjust the
adjustment bushing (12) down at the same
time,  so  the  2~3mm  clearance  for
segregation

arm

of

transmission

is

available; then tread the clutch pedal for 10
times to ensure the fitness of assembly and
readjust

the

adjustment

bushing

to

guarantee  that  the  2~3mm  clearance  for
segregation

arm

of

transmission

is

available  (Remarks：For  new  clutch,  the
adjustment  travel  L  of  driven  disk  cable
shall not be less than 18mm. See Pic.2).

·Carry  out  the  driving  examination  for  the

whole automobile. Clutch and gear shifting
operation shall be normal.

·Screw  jam  nut  (11)  down  to  close  with

adjustment  bushing  (12),  and  then  put
down dust cover (9).









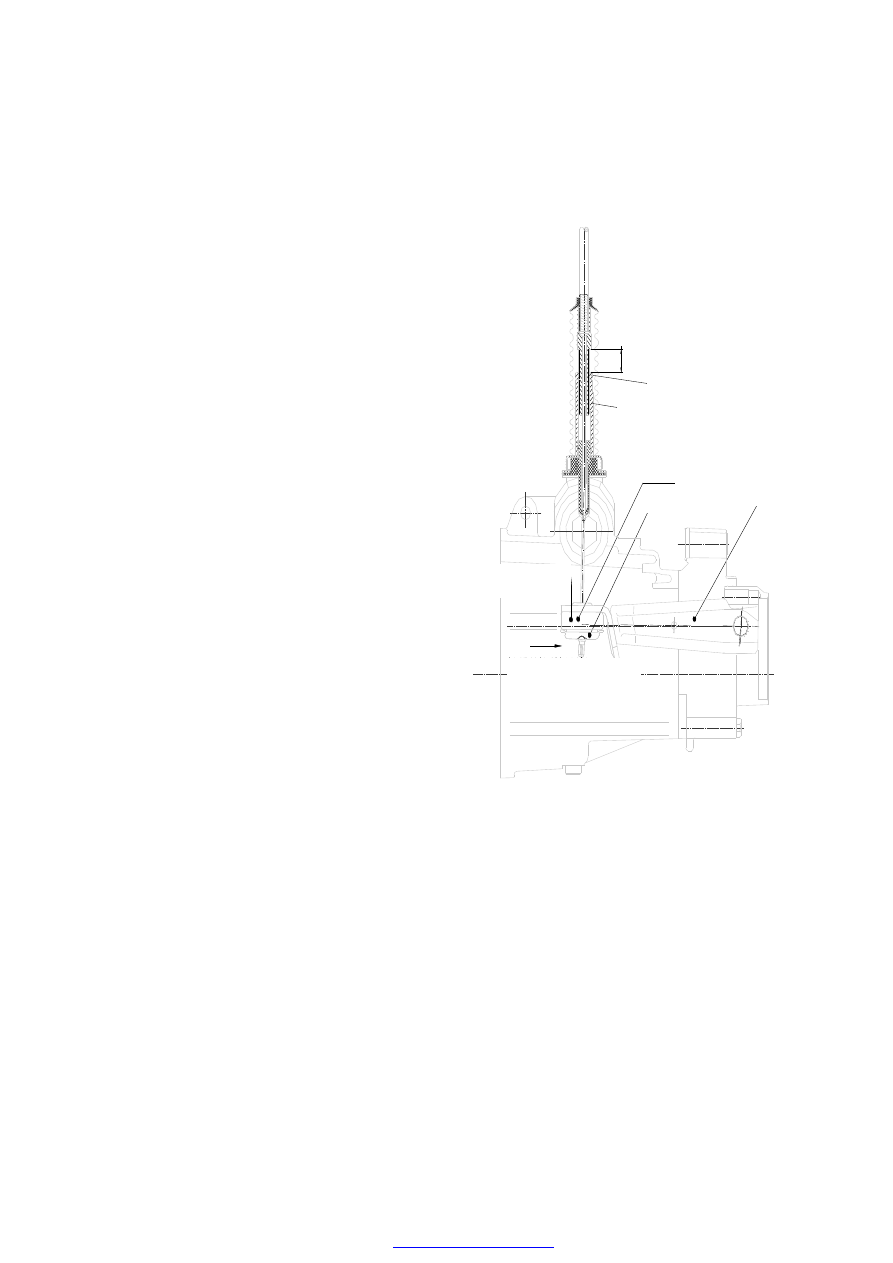

Picture  2  Sketch  Map  of  Western
Clutch    Adjustment

Move  direction  of  release
disk after driven disk wear
down

Transmission
release pusher

When  driven  disk  wear  down,
unscrew the nuts and adjust the
bushing to a proper position

Adjust
bushing

Jam nut

Rubber cushion

Bracket

2~3mm

free

travel

L (adjustment travel)

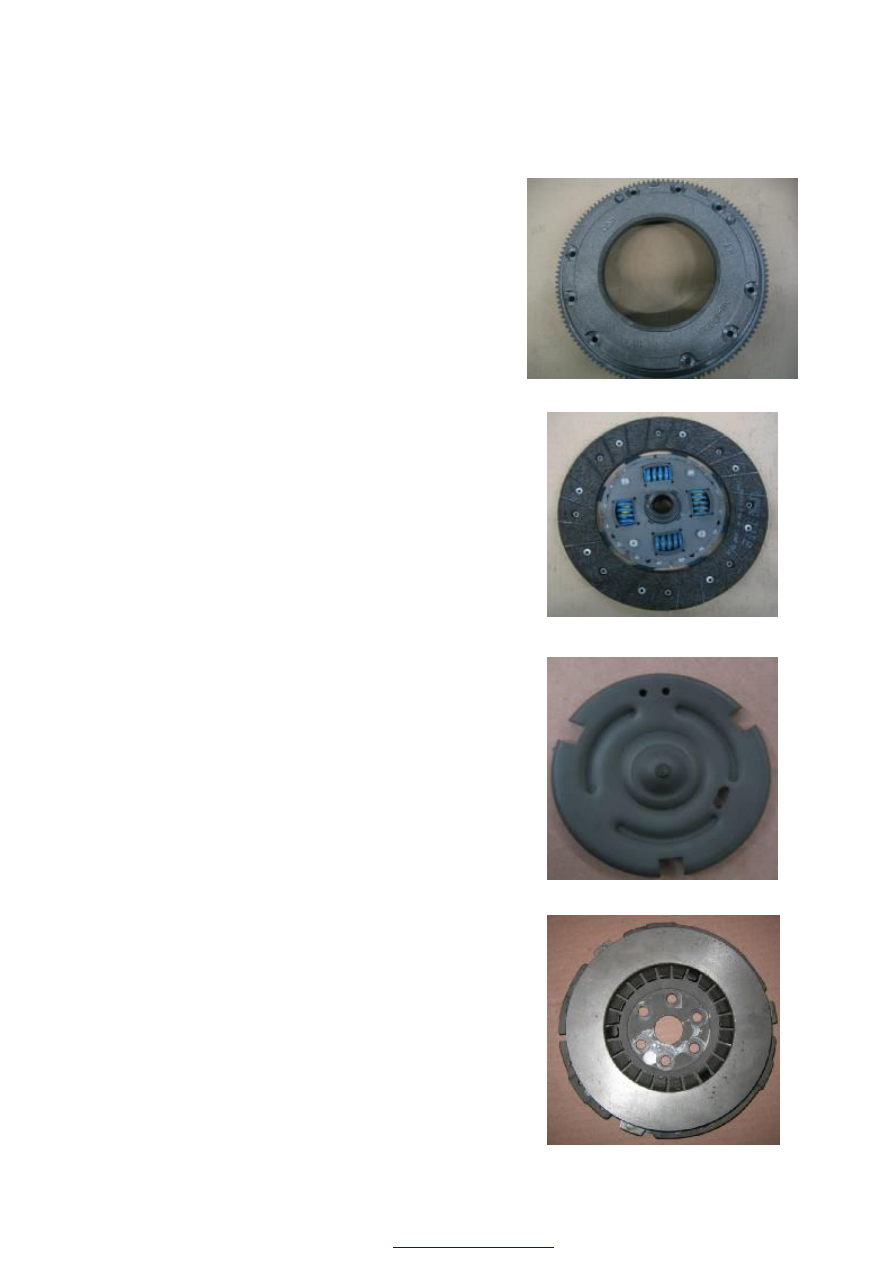

CLUTCH DISASSEMBLY



·Disassemble the transmission.




·Unscrew  9  fixed  bolts  in  flywheel

cornerwise and dismount the flywheel.






·Remove clutch plate.












·Pry  out  snap  ring  of  release  disk  by

screwdriver and remove the release disk.













·Unscrew  6  connection  bolts  in  clutch

pressure

plate

and

output

end

of

crankshaft, and remove the clutch pressure
plate.
