EXTERIOR ACCESSORIES

REMOVAL, INSTALLATION & ADJUSTMENT OF ENGINE HOOD

REMOVAL：
------Brace engine hood to remove washer

nozzle of windshield.







------Loosen the four screws securing engine

hood and hinges, two each side, while
the other operator removes the hood.


INSTALLATION:
------Install in the reverse order of removal.





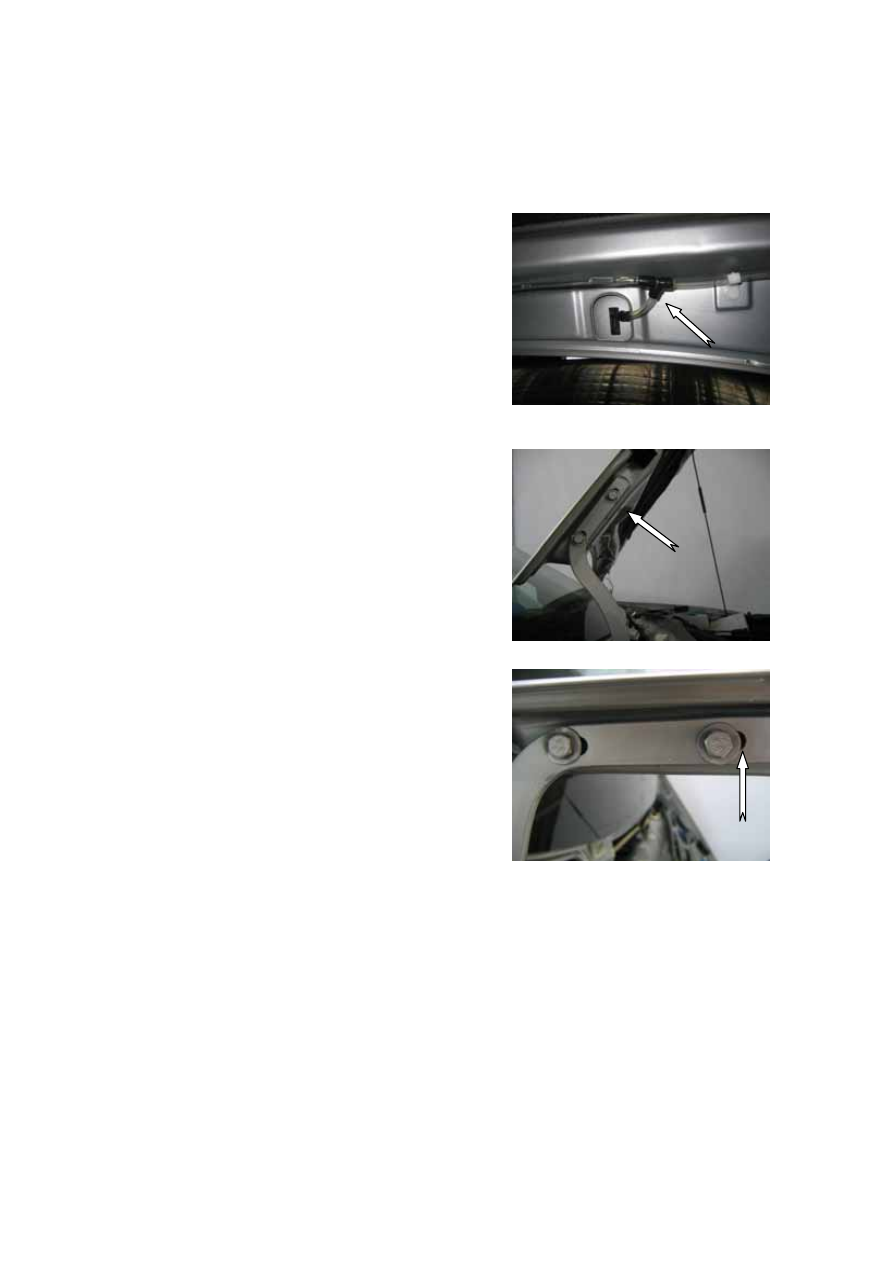

ADJUSTMENT:
------To ensure an even clearance of 4 ±

0.5mm, consistent height and smooth
transition around the hood, the hinge is
designed with slot in it to make final
adjustment of engine hood.

------In making transverse adjustment of the

hood, loosen the bolt as shown in the
figure to move the hood till the desired
value is reached.

------In making vertical adjustment of the

front part of the hood, adjust the pin with
the rubber stopper to keep front fender
and engine hood on the same level.





S-4











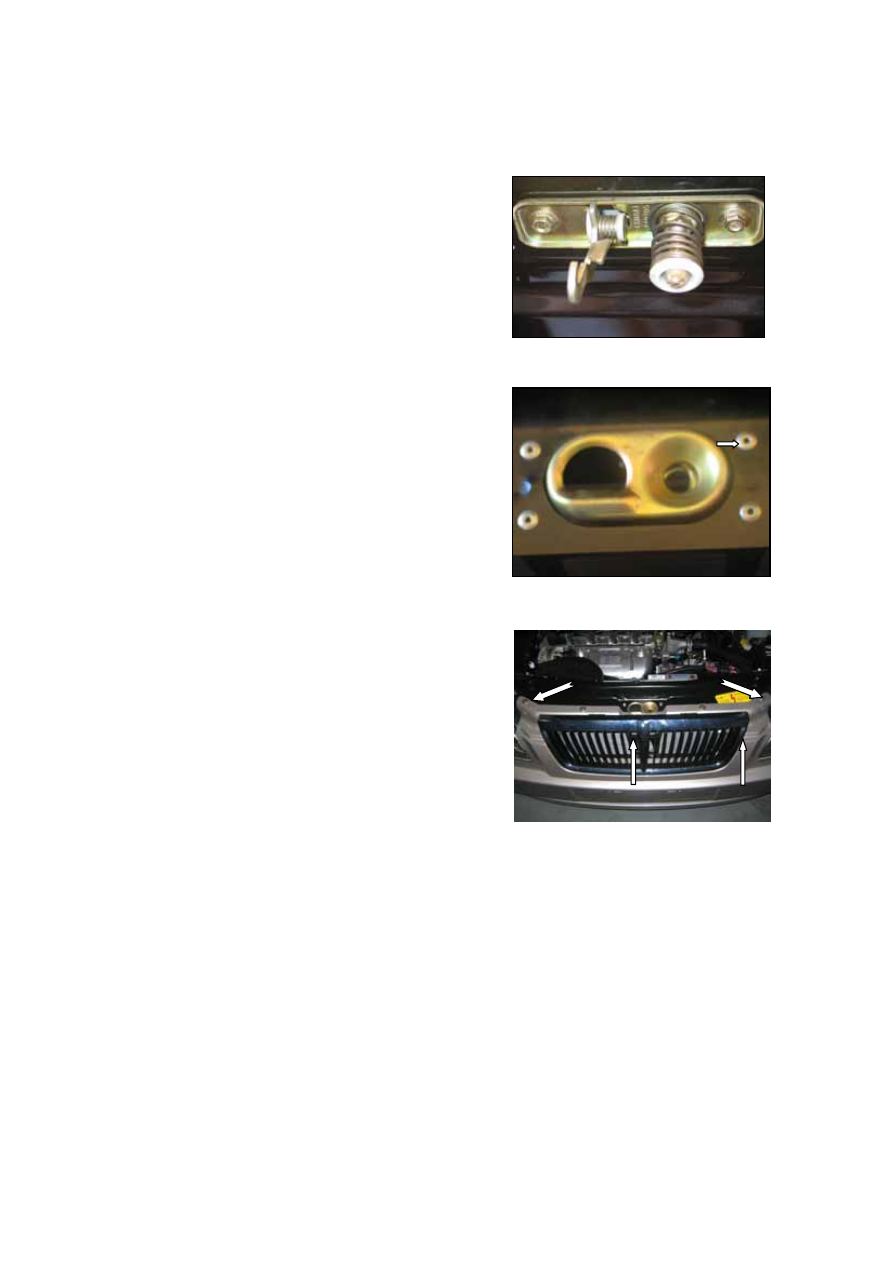

REMOVAL & INSTALLATION OF HOOD LOCK



REMOVAL:
------Remove the upper hood lock. Tightening

torque for the bolt as shown in the figure is
14±2N·m.

------Remove the lower hood lock.. When

removing the grid of radiator, remove the
four screws on the central part to remove
front panel.






------When removing hood lock, loosen the cap

for the opening of release cable to drill off
the rivet between the lock and front panel.

------Remove pin and lock hook. Remove the

two screws between it and engine hood.











































------Removal of lock handle. Take out the two

screws between the control panel and mud
guard from inside.


INSTALLATION:
-----Install in the reverse order of removal.

NOTE：Tightening torque for the upper bolts of

upper hood lock is 14±2 N.m.
