Chery A11. Manual - part 53

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

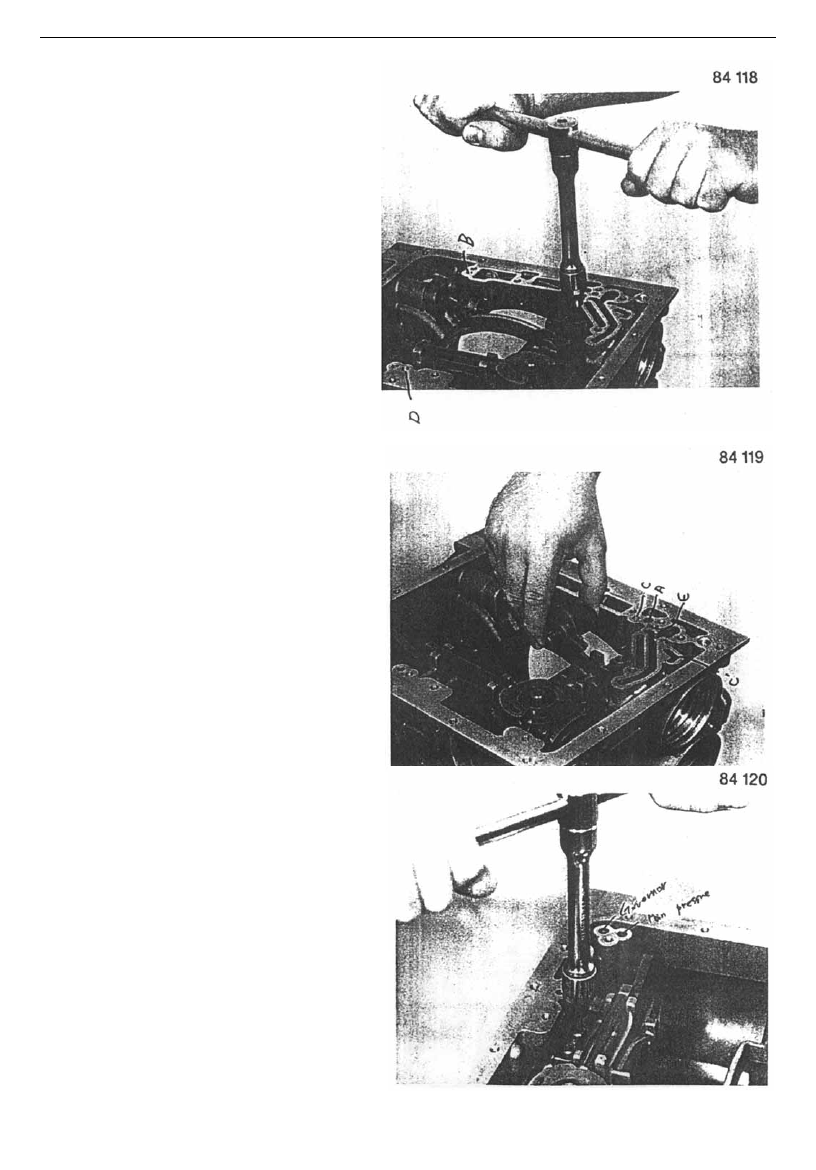

Loosen mounting bolts and remove the mounting

carrier.































Take out two dowel pins on throttle cam, throttle

cam, and return spring.

















Loosen two mounting bolts and remove pawl

spring.

Tool: 27#



socket spanner



Remove one small mounting bolt from the case.



-59-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD



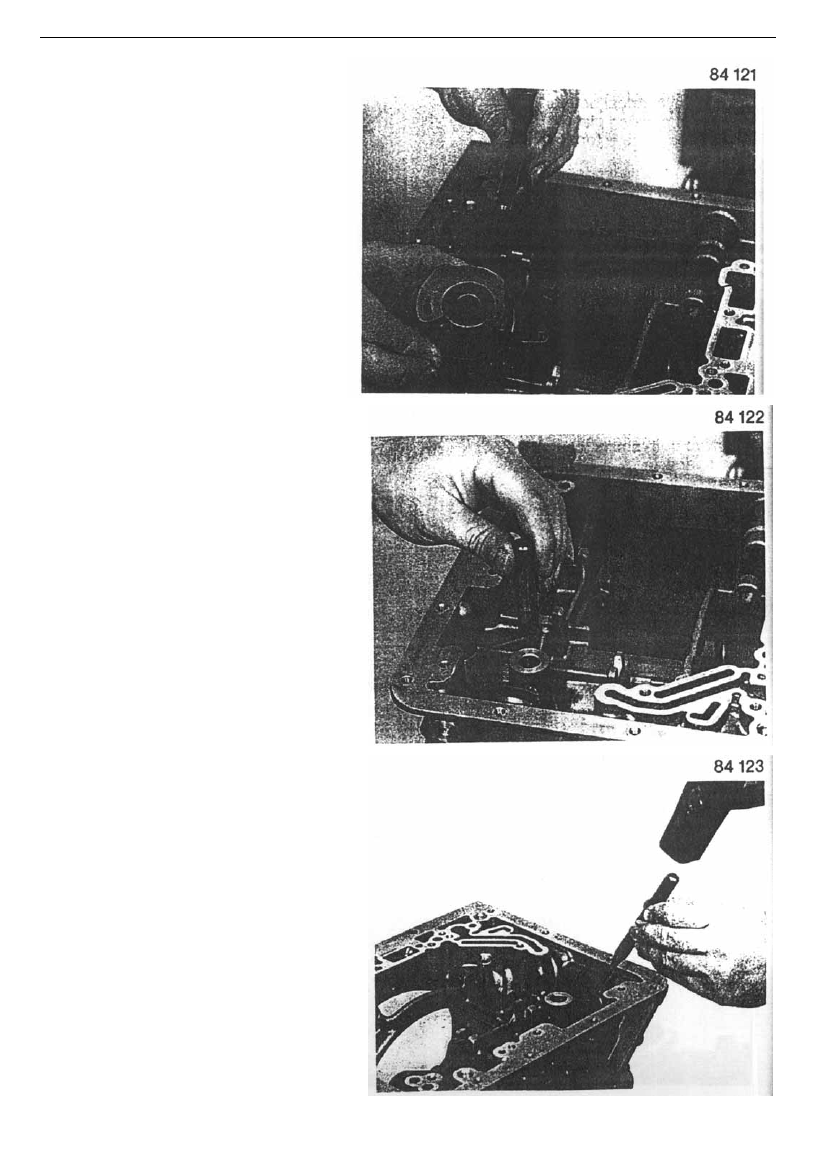

Removing parking plunger, brake plate,

spring, and lock cam.





























Take out the brake rotor dowel pin.

























With appropriate drift, remove elastic pin and

then remove shift shaft.













-60-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD



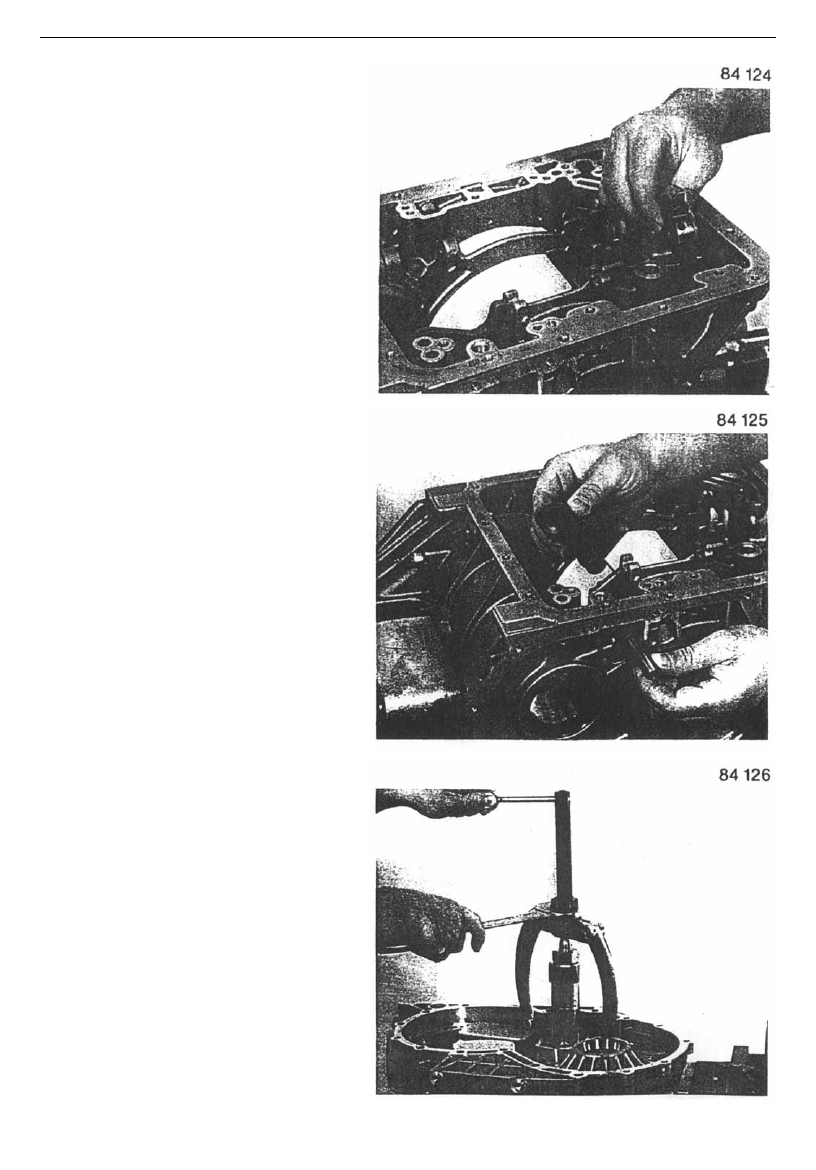

  Remove shift cam and adjusting gasket.

























Remove dowel pin using appropriate drift.

Take out pawl and retracting spring.





















Removing bolts and sealing ring.

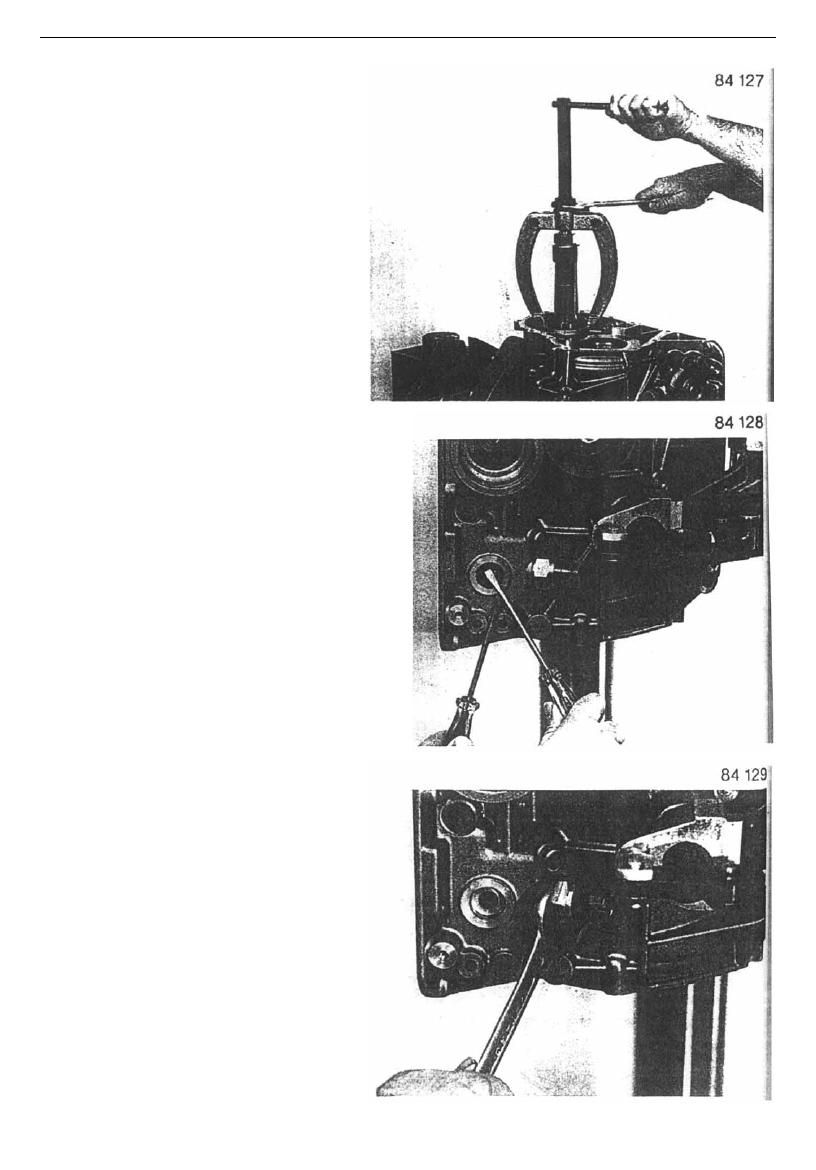

Remove bearing outer race with special tool

Puller 21/7 和 Puller 22/2.

Locking tool: 45# socket spanner





-61-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

Remove driven shaft bearing and outer race with

same method.























Remove differential and shift shaft sealing ring.























Loosen back light switch.

Tool: 27# socket













-62-
