The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

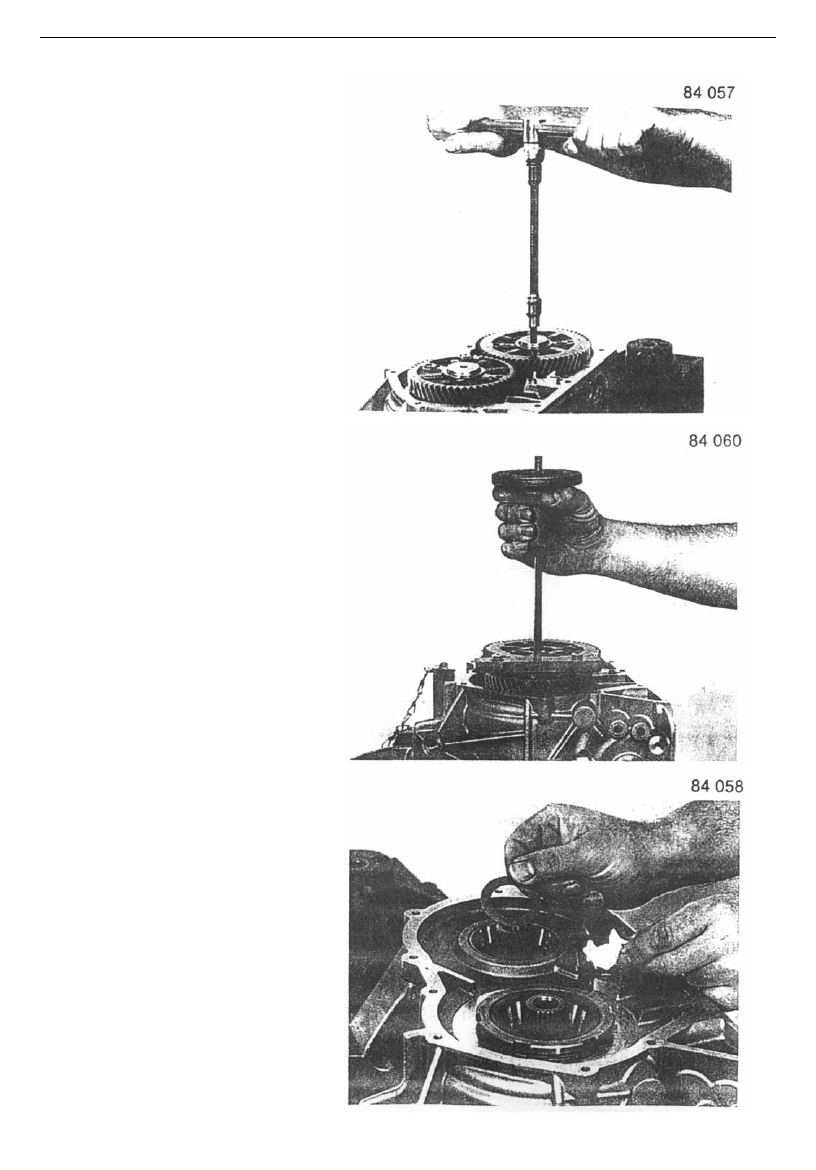

As shown on figure, apply stop shift, using

appropriate tool, loosen rear sub output gear

mounting bolt.





















After removing main rear and sub rear output

gear with appropriate tool, new transmission

rear output gear can be removed by hand.



As shown on figure, remove the high speed

washer and oil guide channel.



-39-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

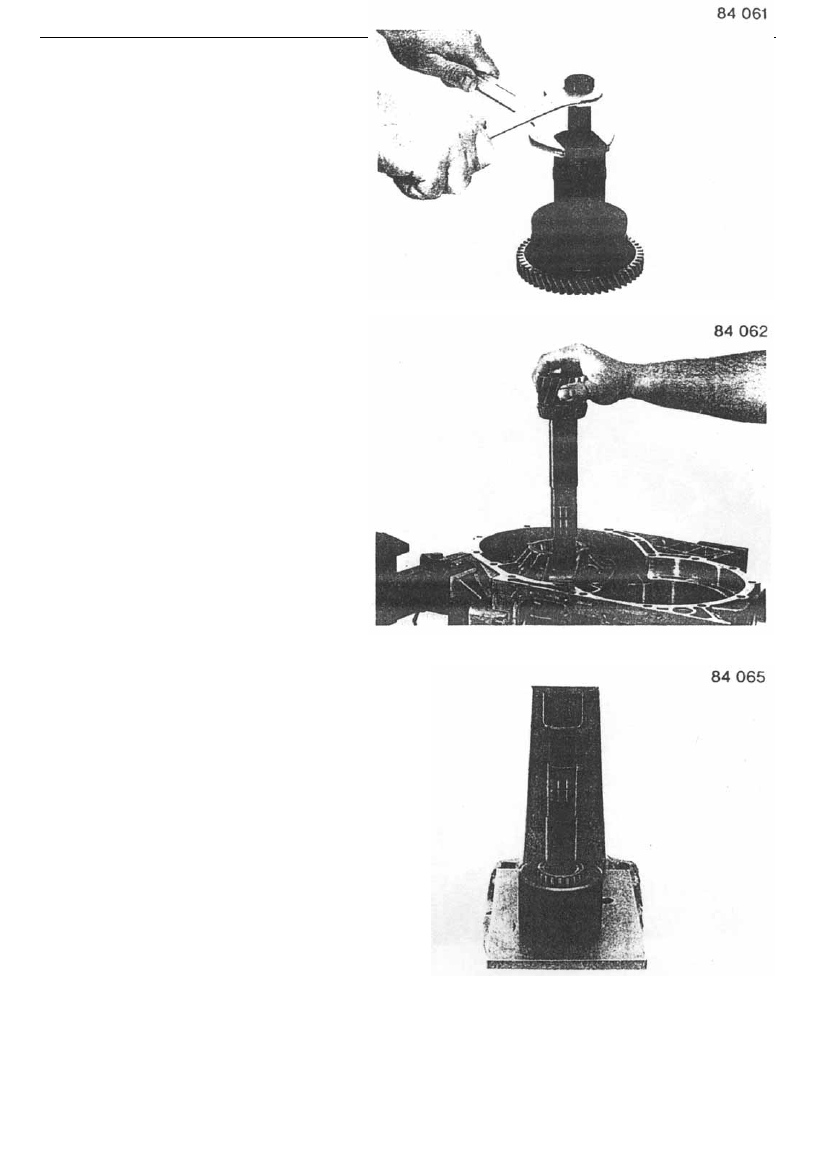

If necessary, using special tool 5 x 46 000 297

and 2 cotter spanners, remove rolling bearing

inner race in direction shown figure.



















Turn over transmission by 180o, remove 2

holding units. Then, remove driven shaft with

governor still remained in housing.















If necessary, remove rolling bearing inner race

on driven shaft using socket 5 x 46 000 232.



-40-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

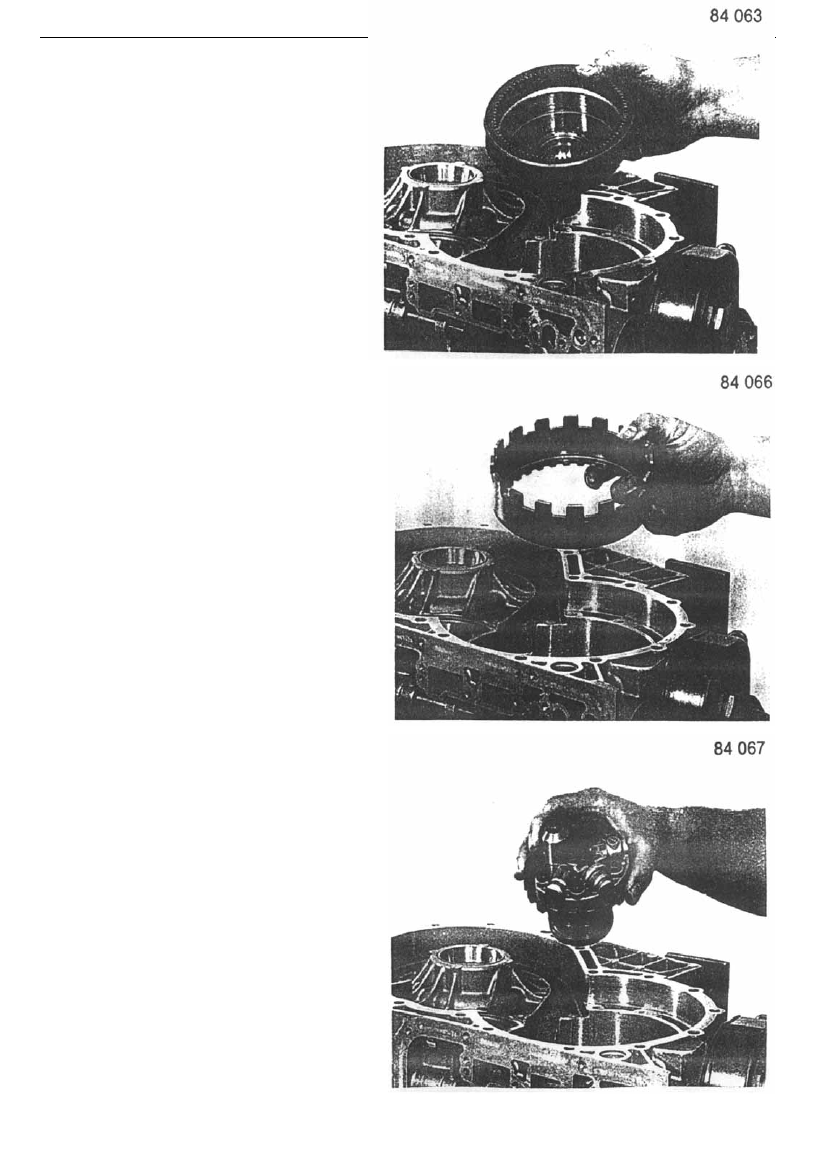

Remove output gear and rear gear ring as an

assembly.



















Remove slice gear C (refers to sub gear without

wheel).























Release parking position; remove governor cover

and governor assembly.



-41-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

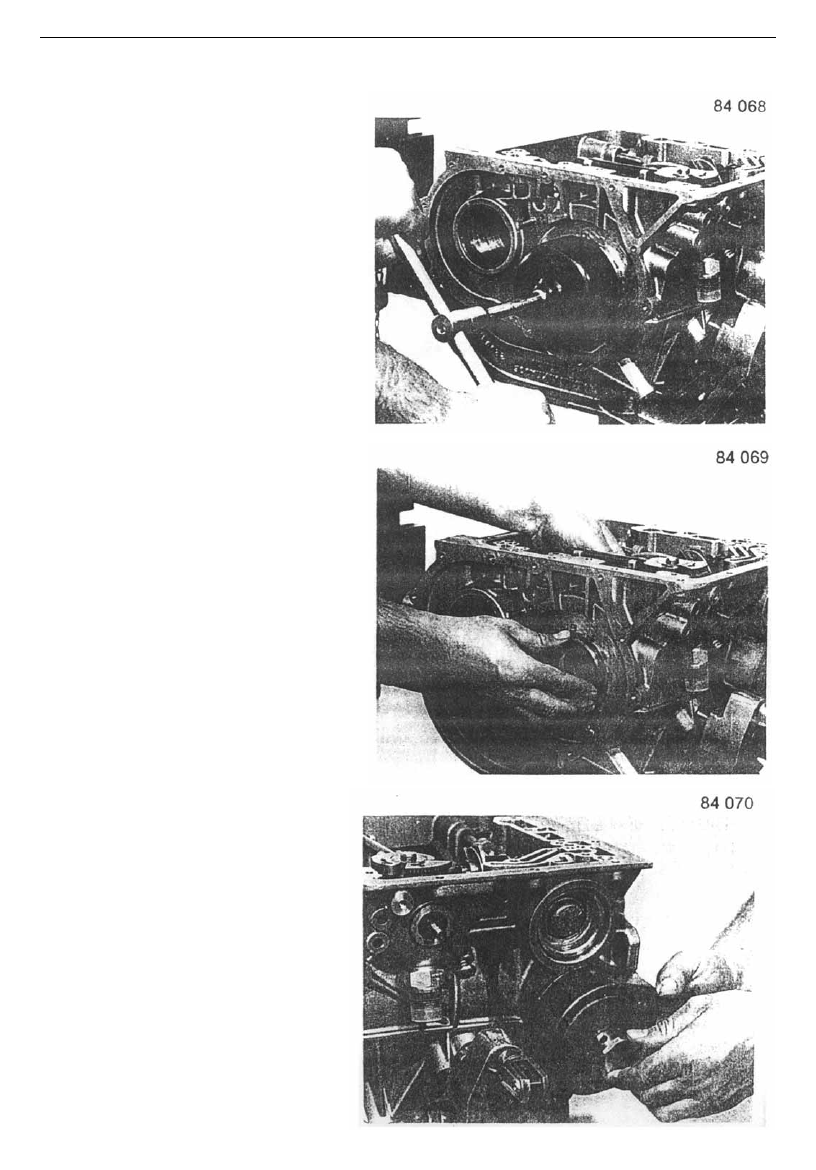

Turn over the transmission by 90

o

, remove

protect plate.

Using removing/installing socket 5 x 46 000

155 remove groove nut.























Remove 1st gear one-way overrunning clutch.




-42-
