The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

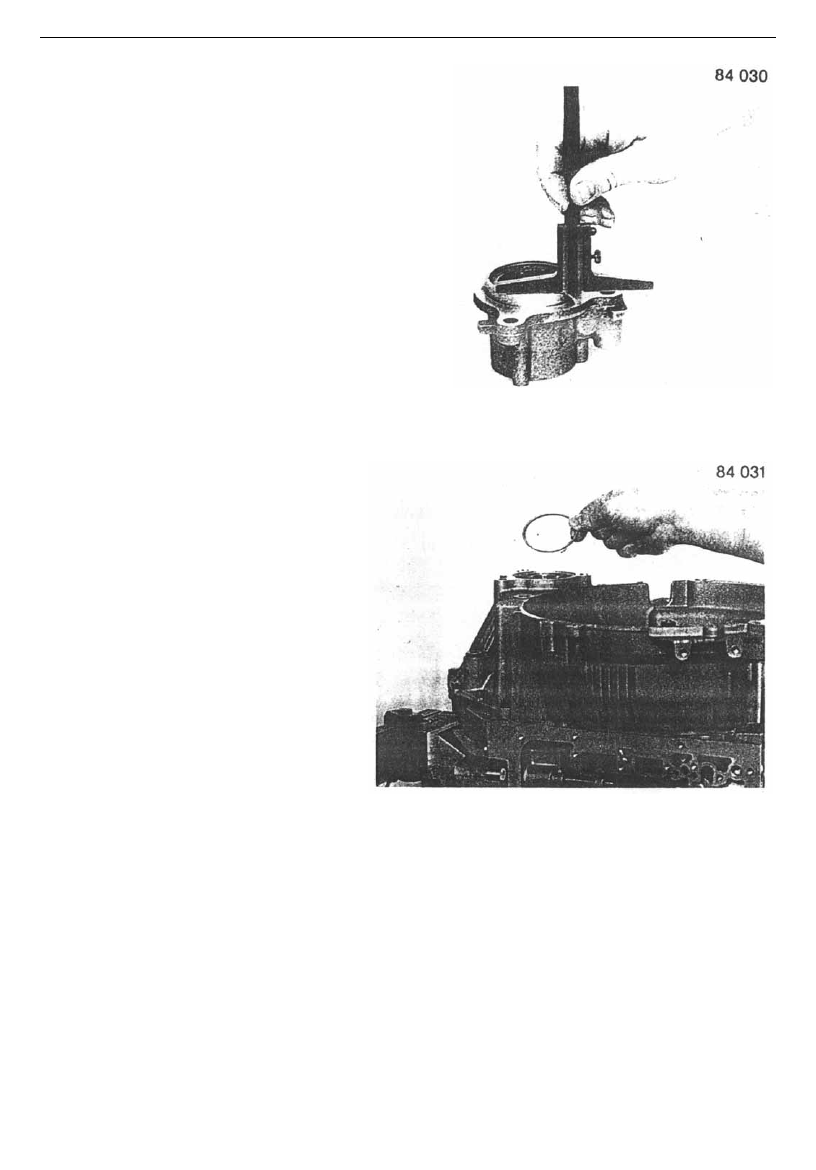

As shown on fig., distance B is the height from

lug in speedmeter drive gear housing to housing

top.

For example

Distance B = 8.65mmm

Pretension washer thickness is within 0.1mm to

0.15mm.



















Washer thickness is determined by following

formula:

Dimension A – dimension B + washer thickness

= S

For example

10.2mm – 8.65mm + 0.1mm = 1.65mm

NOTE:

According to the calculated result, select

different thickness washer combination to obtain

the most approximate combination.



-15-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

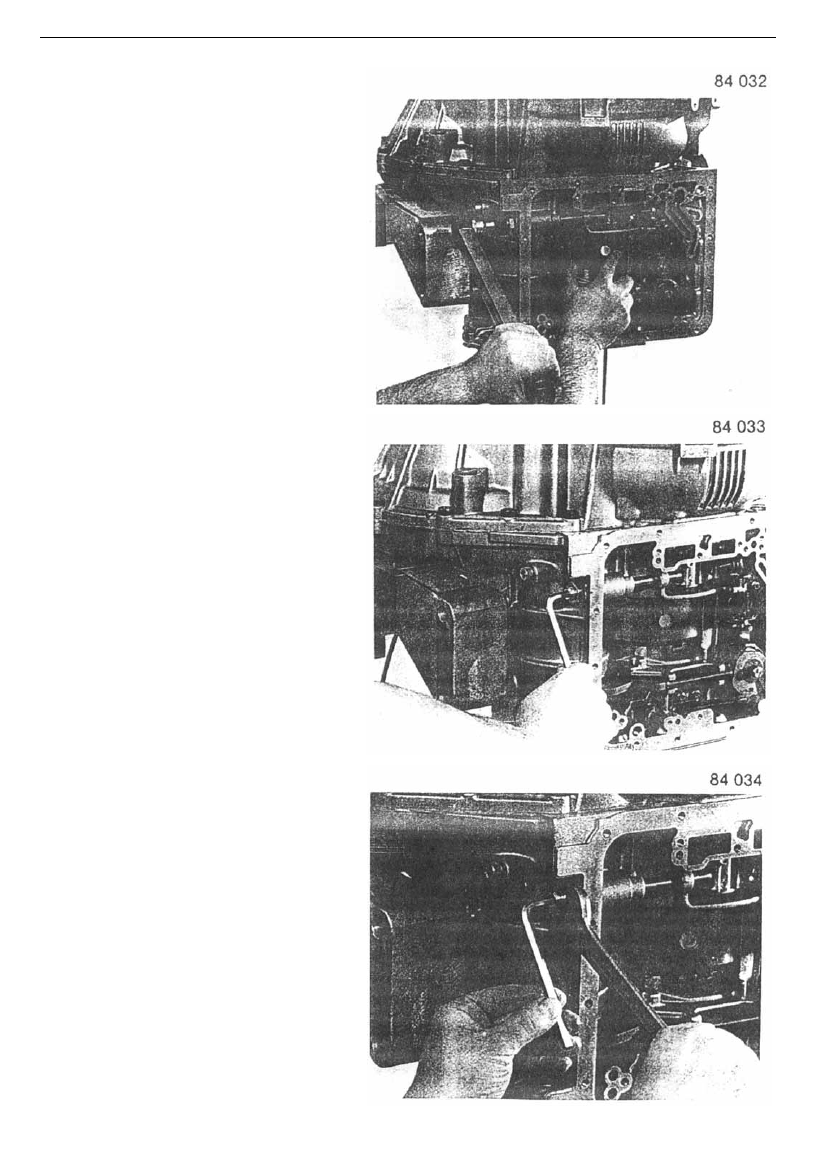

1.3.6、Brake band C pretension

Apply lubricant on locating rod of brake band,

Adjusting bolt tighten torque is 10Nm.

Tool: 6# socket spanner

NOTE:

While tightening the brake band, place the

locating rod to proper installation position.















Make marks on bolts and housing, then turn the

adjusting bolt counterclockwise (about 3mm).























Tighten locking nut to 80 Nm.
Tool is 23# cotter spanner.



-16-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

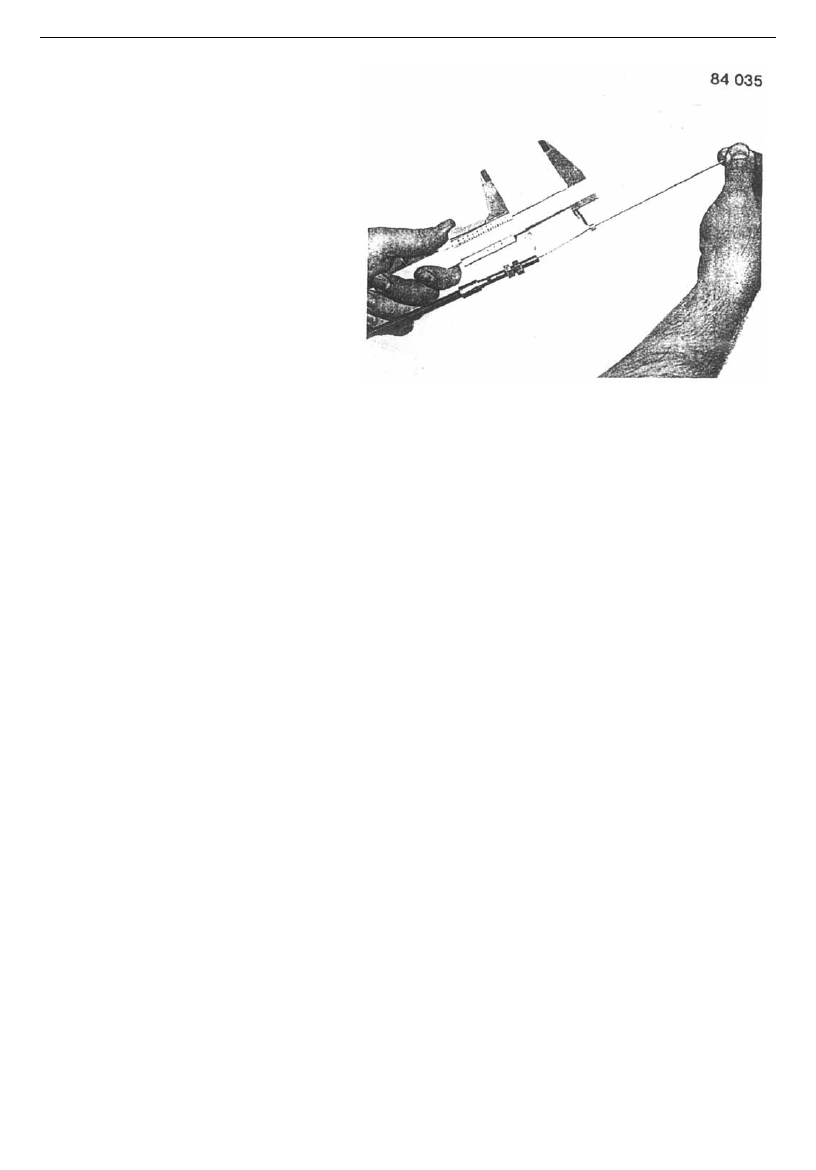

1.3.7、Adjusting throttle cable

Pull the throttle cable to the most length,

Measure as shown on figure. And the measuring

value cannot be more than 39mm; otherwise, it

will affect the kick down function.





-17-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

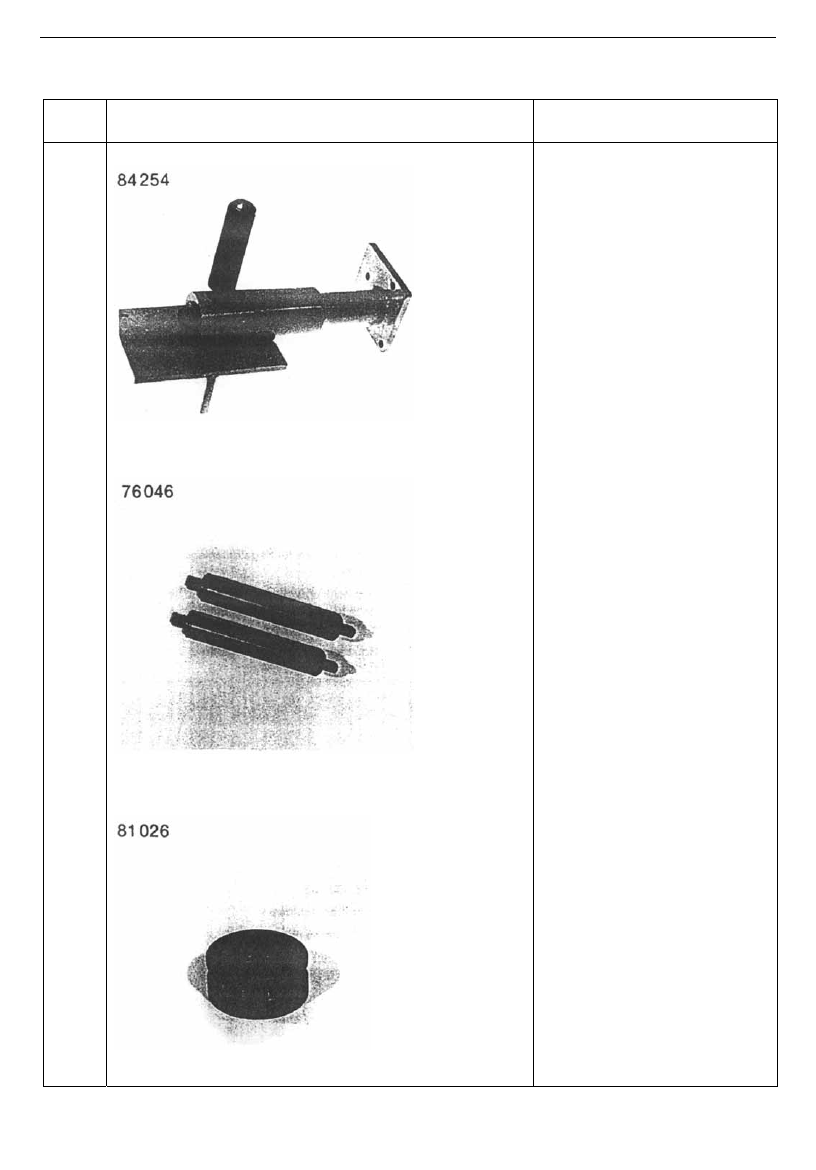

1.4、Special tools

No. Figure

Code

and

Application

1



A/Tp operating bracket of 5 x 46

000 244

2



Torque converter driver/installer 5 x

56 000 090

3





Bearing inner race remover

Rolle x 48 500.



-18-
