The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

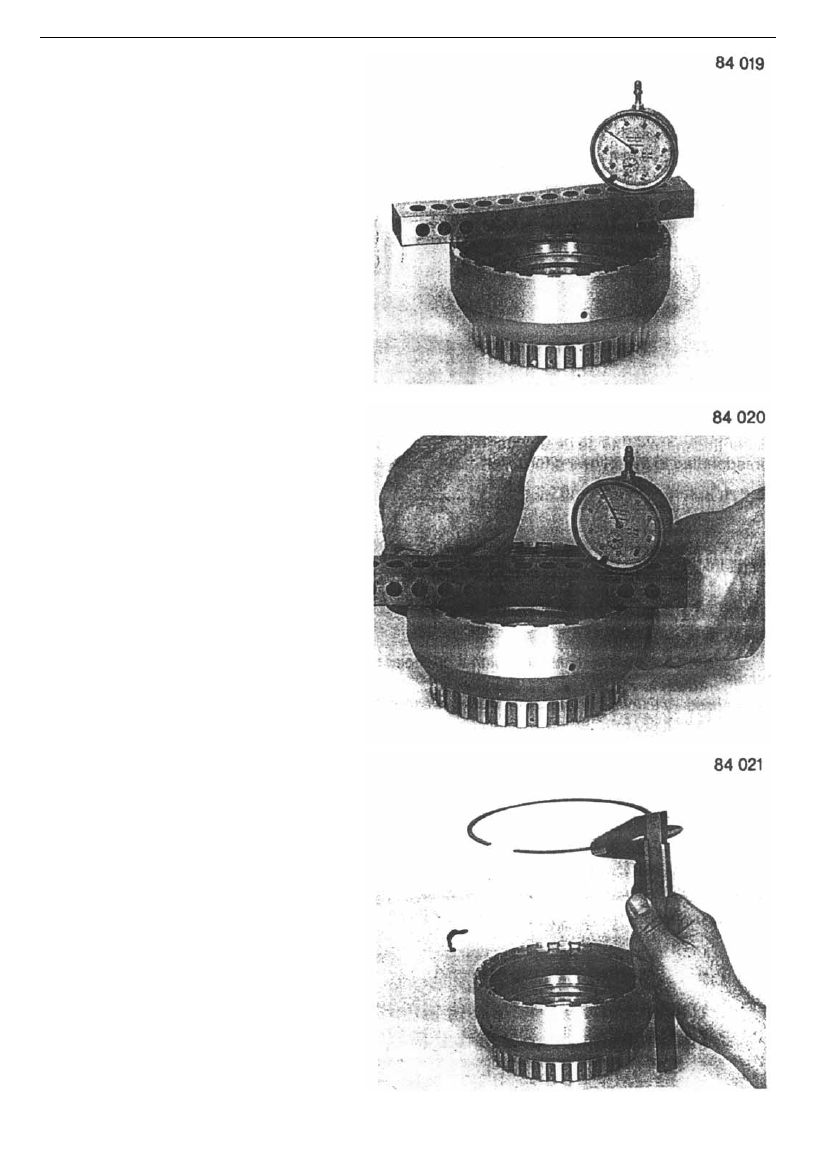

1.3.3、Clutch A clearance (snap ring

thickness) adjustment

Install 2.2mm thickness snap ring.



Use measuring unit with dial indicator.



Put the indicator right on, pointer must be at zero

position.





Lift up clutch, read the readings. Clearance

should be within 1.80mm ~ 2mm.





















If the measured value is too small or big, select a

thinner or thicker snap ring.



-11-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

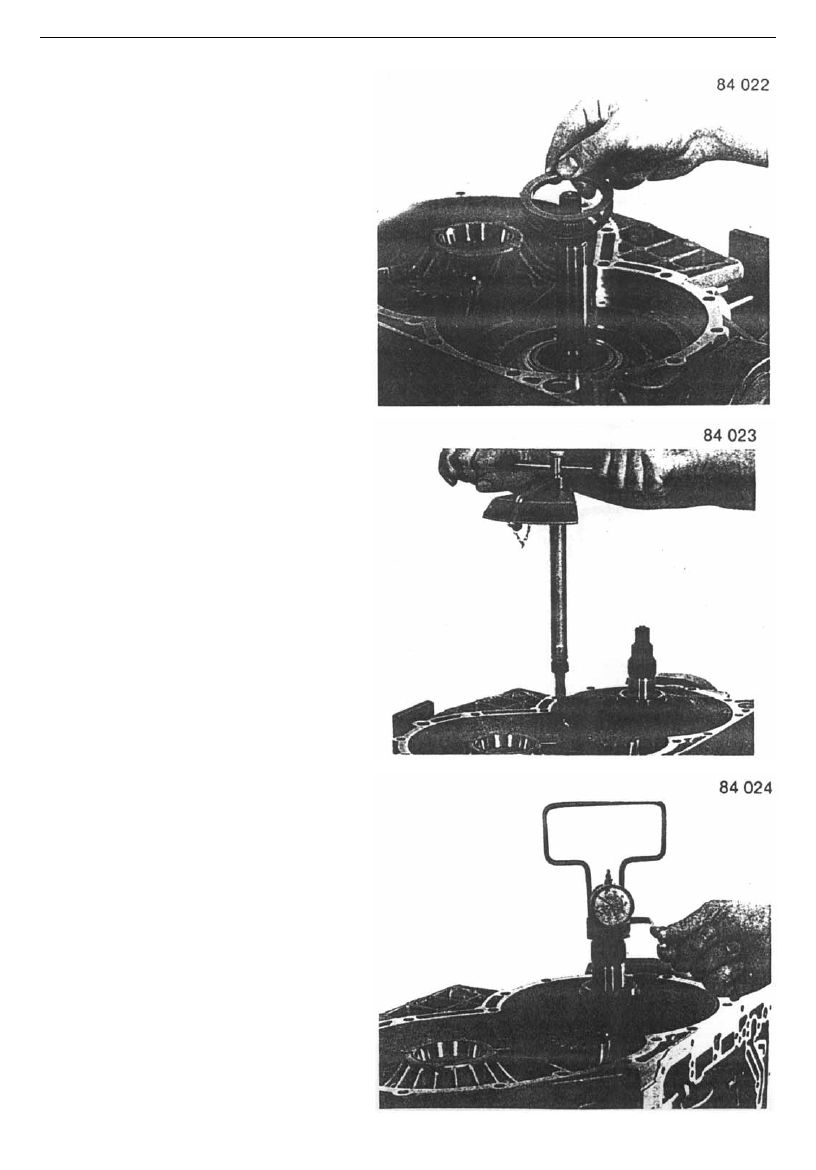

1.3.4、Central seat clearance (washer

thickness)

Install adjusting washer (2.0mm thickness) and

flanged thrust washer.



















Install clutch, brake, oil pump and other middle

units. And retain with bolts. Tighten torque is

10Nm.



While installing, turning it to install into place.

















Install adjuster on input shaft and retain it with

bolts.



-12-

The manual of 4HP14 A/T removing & installing                                                                CHERY AUTOMOBILE CO., LTD

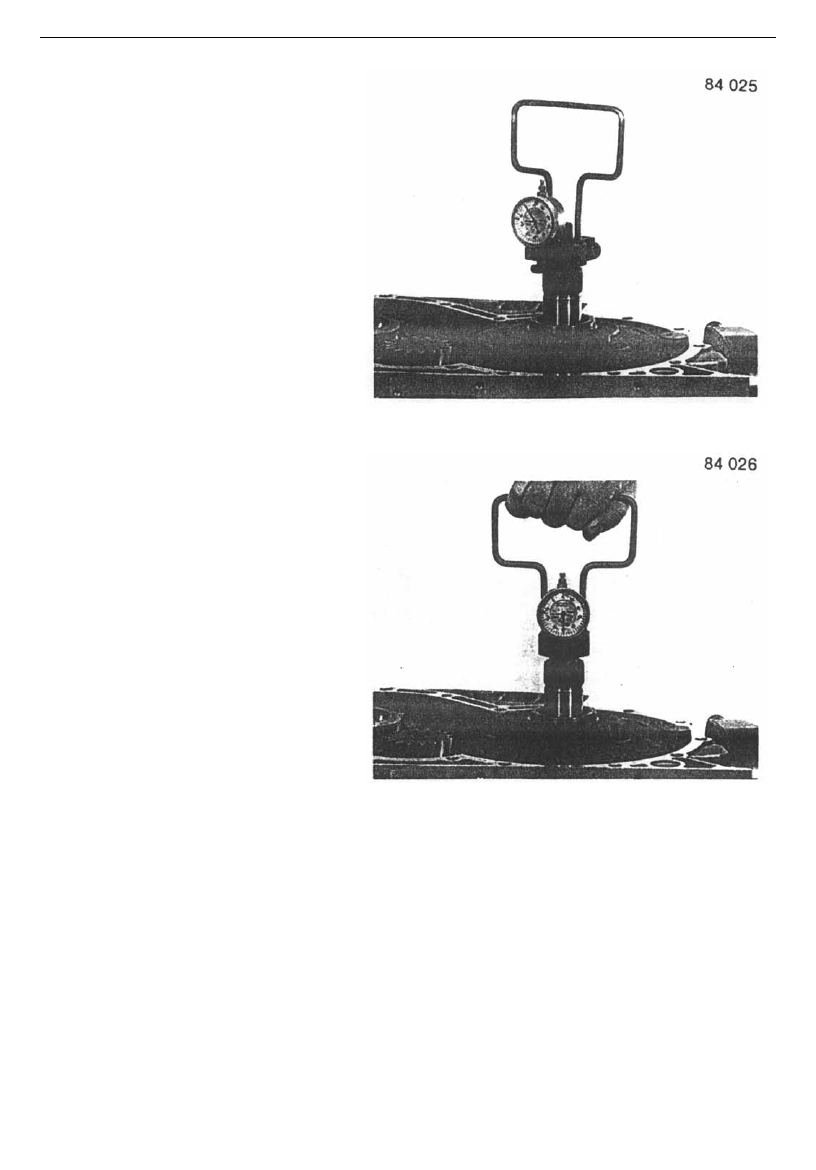

When measuring, the indicator must be

positively placed and the pointer is set to zero

positon.























As shown on fig., pull up the handle; read out

the measured result. Clearance should be within

0.1mm~0.3mm. The measured results may vary

if different thickness washer is used.



-13-

The manual of 4HP14    A/T removing and installing                                                        CHERY AUTOMOBILE CO., LTD

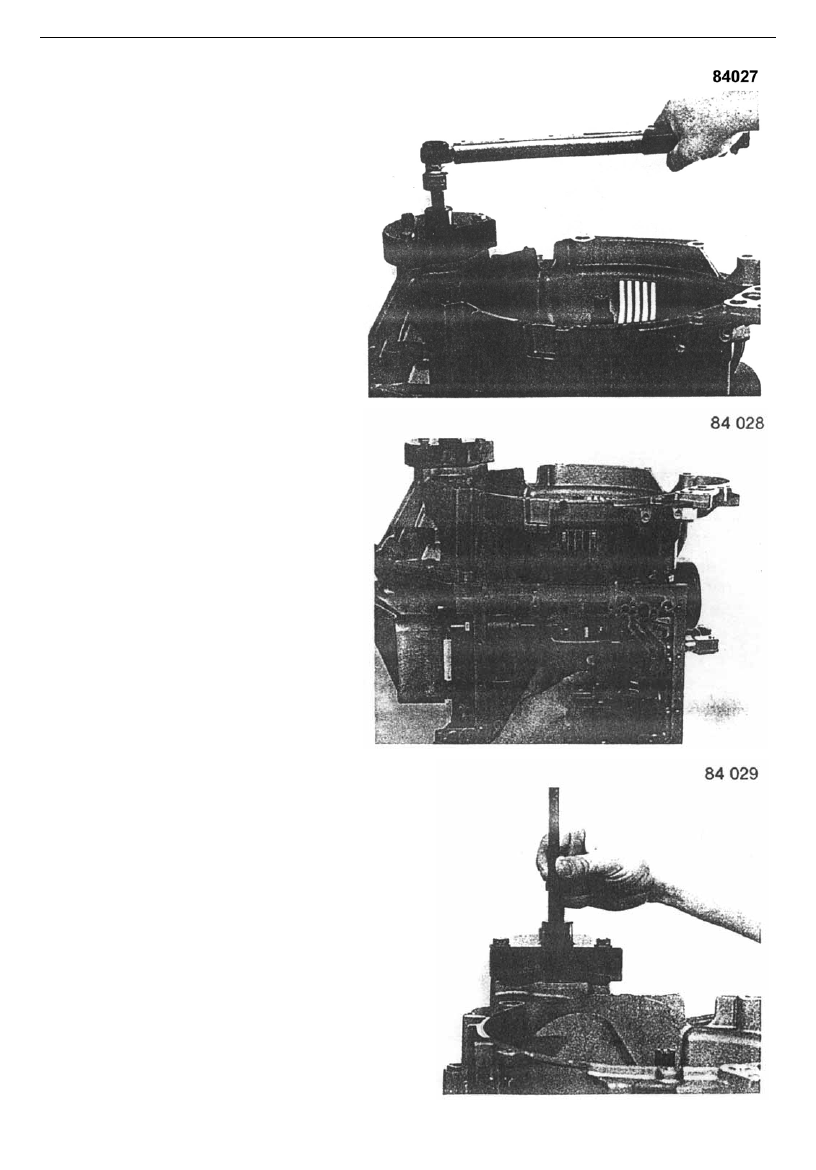

1.3.5、Differential Pretension



Install adjustor 5P 95 000 286 and tighten to

7Nm, pressing bearing and outer race.





















As shown on fig., turn the housing clockwise,

tighten to 7Nm and repeat the above procedures.























As shown on fig., using depth gauge measuring

distance A from bearing outer race to clutch

housing surface.

.For example

Distance A = 10.2mm
