Assembly:

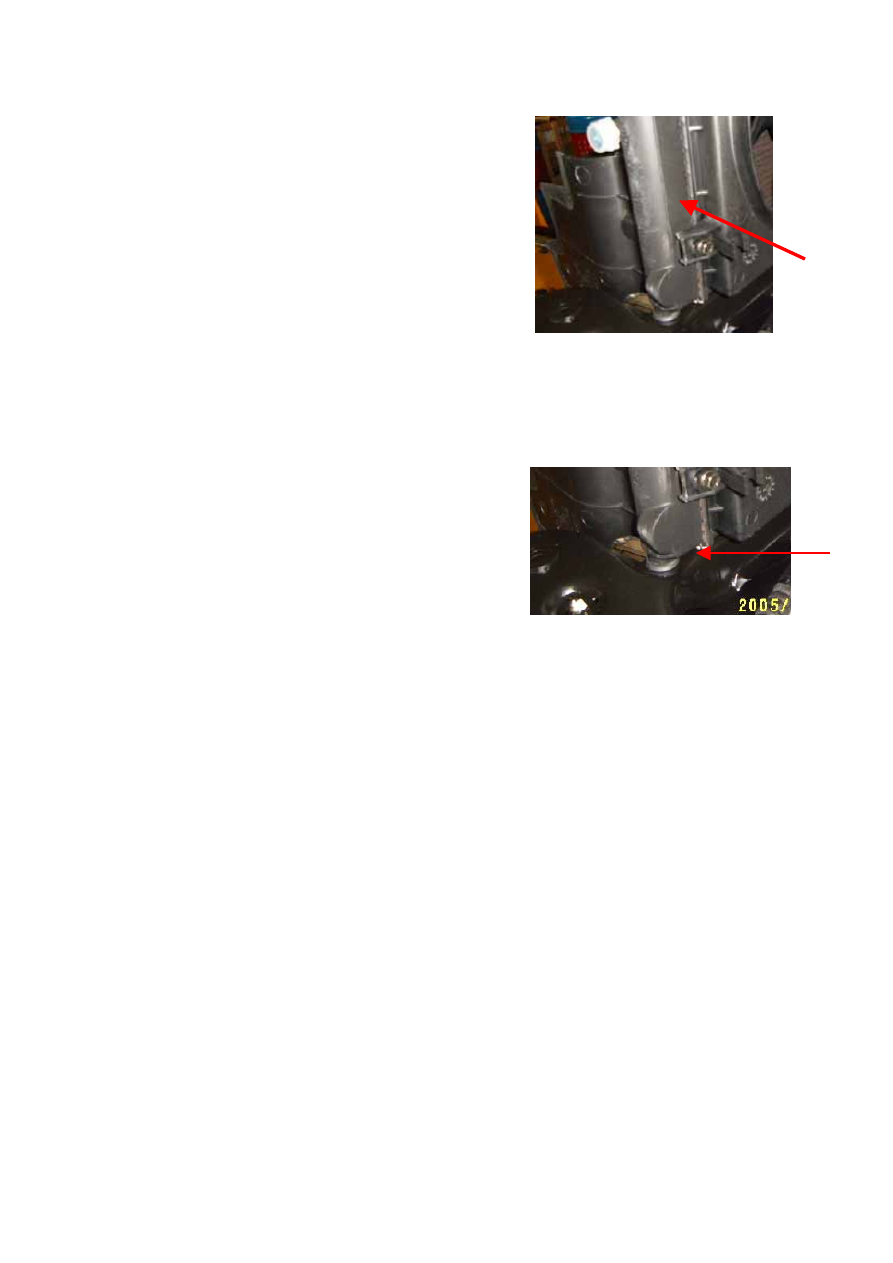

——To assemble the expansion reservoir according to

the order opposite to the disassembly order（the
tightening torque of self-tapping screw is
4.0~5.0Nm）.

——To refill coolant.





ASSEMBLY OF RADIATOR

Disassembly:

——To discharge coolant (refer to the coolant discharge

process)

——To demount the cooling fan (refer to the

disassembly process of the cooling fan).

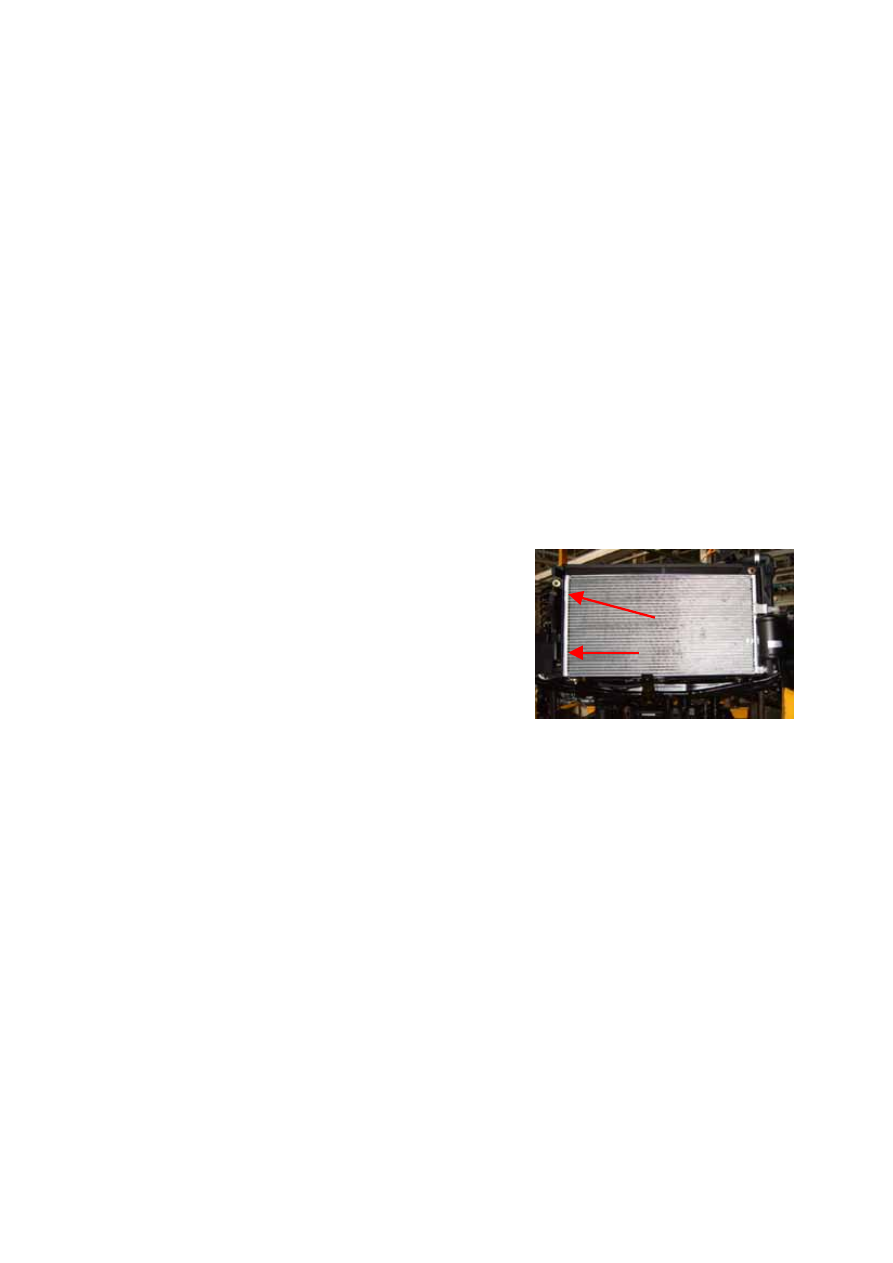

——To demount the left and right wind boards by M10

sleeve.







——To take out the radiator.



E-12



——To take out the radiator














——To install the radiator onto the front transom and

put it straightly towards the positioning hole.


——To install the left and right tensioned plates of the

radiator, and tighten the bolts of the plates with
tightening torque of 5±1Nm.

Assembly:

——To assemble the radiator according to the order

opposite of the disassembly order.

——To install the 2 wind boards onto the radiator by

using self-tapping screws with their tightening
torque of 6～7Nm.















E-13

FUEL AND EMISSION CONTROL SYSTEMS

INTAKE-AIR SYSTEM

 … … … … … … … … … … … … … … … … … … … … …

F-2



INTEGRAL INTAKE MANIFOLDS

 … … … … … … … … … … … … … … … …

F-2



THROTTLE BODY

 … … … … … … … … … … … … … … … … … … … … … … …

F-2



IDLE SPEED STEP MOTOR

 … … … … … … … … … … … … … … … … … … … …

F-3



THROTTLE POSITION SENSOR

 … … … … … … … … … … … … … … … … …

F-5



INTEGRAL AIR PRESSURE/TEMPERATURE SENSOR

… … … … … … …

F-6



ASEEMBLY AND DISASSEMBLY OF INTAKE SYSTEM

… … … … … … …

F-7



CANISTER SOLENOID AND INTAKE/EXHAUST PIPE

… … … … … … …

F-7



OIL-VAPOR SEPARATOR

 … … … … … … … … … … … … … … … … … … …

F-8



EXHAUST SYSTEM

 … … … … … … … … … … … … … … … … … … … … … … … .

F-9



OUTLINE

 … … … … … … … … … … … … … … … … … … … … … … … …

F-9



OXYGEN SENSOR

 … … … … … … … … … … … … … … … … … … … … … … …

F-9



ASSEMBLY AND DISASSEMBLY OF EXHAUST SYSTEM

… … … … … … …

F-11



FUEL SYSTEM

 … … … … … … … … … … … … … … … … … … … … … …

F-14





ASSEMBLY AND DISASSEMBLY OF FUEL SYSTEM

 … … … … … … … …… …

F-14





    OPERATION CONTROL OF ENGINE FUEL SUPPLY SYSTEM

 … … … … … …

F-19



FUEL SYSTEM WORKING COMPONENTS

 … … … … … … … … … … … … …

F-21



















F-1

INTAKE-AIR SYSTEM

INTEGRAL INTAKE MANIFOLDS

Warning：

·When the engine and intake-air system are hot, they can badly burn. Turn off the

engine and wait until they are cool before removing the intake-air system.

·Fuel vapor is hazardous. It can easily ignite, causing serious injury and damage.

Always keep sparks and flames away from fuel.

·Fuel line spills and leakage are dangerous. Fuel can ignite and cause serious injuries or

death and damage. Fuel can also irritate skin and eyes. To prevent this, always
complete the  “Fuel line safety Procedure”

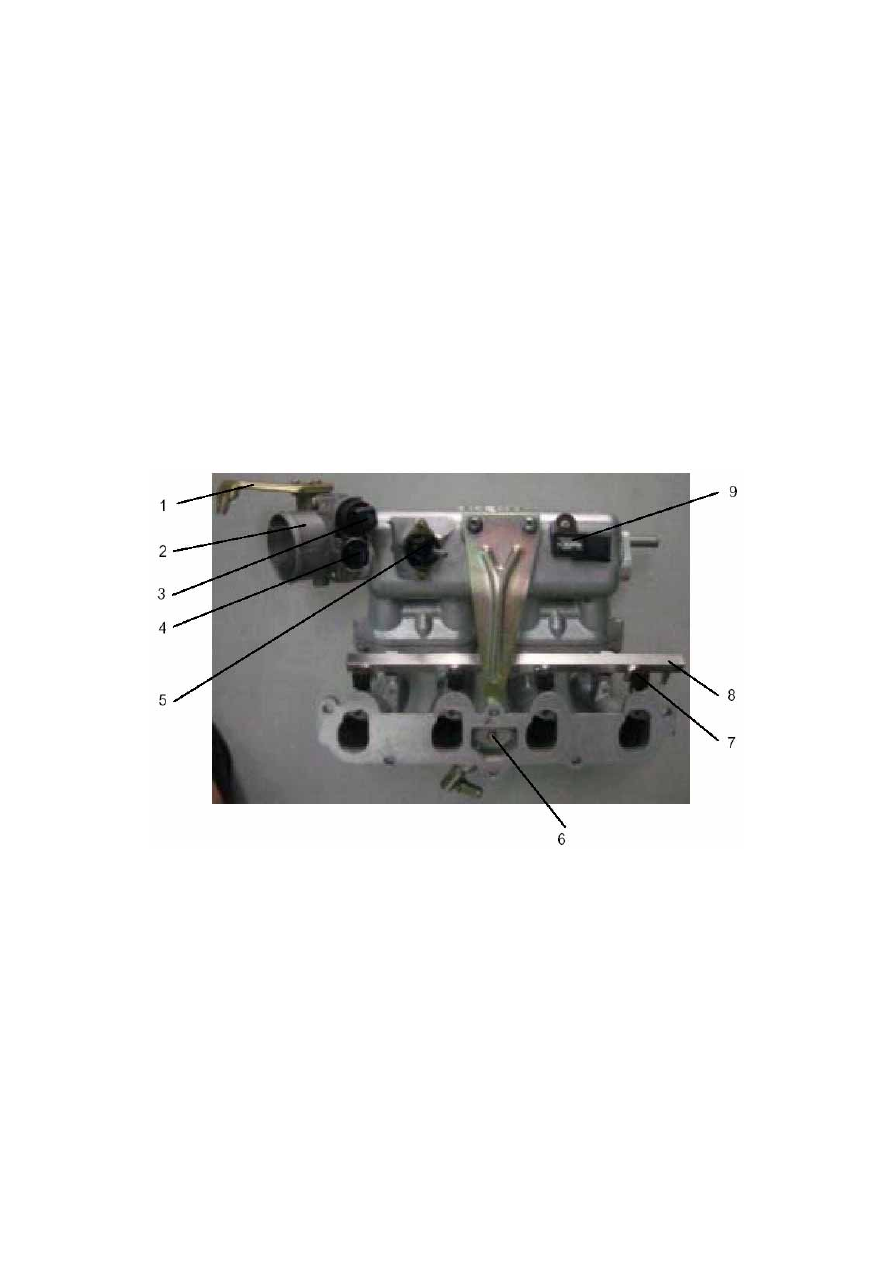

1.Throttle Cable Supporter   2. Throttle Body           3. Idling Speed Step Motor

4. Throttle Position Sensor      5. Canister Solenoid Valve      6. Coolant Temperature Sensor

7.Fuel Injector                          8. Oil Rail                                9. Air Pressure/Temperature Sensor





THROTTLE BODY

According to driver’s stepping force on accelerating pedal, throttle body fixed on intake
manifolds with three bolts, measures air intake volume flowed into the engine. Step motor
adjusts the auxiliary air intake volume when pedal completely released (engine at idle). In
this case, throttle valve opening control handle (3) relies on the anti-deadlock screw (2) to
keep throttle valve from closing.
