Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.




*

У  таблиці  подані  усереднені  значення  пробігу.  Автомобіль  повинен  пройти  технічне

обслуговування у межах ±500 км від вказаних у регламенті технічного обслуговування, або через
11-13

місяців в залежності від того що настане раніше.

Позначки в таблиці "Регламент технічного обслуговування”:
К  –  контролювати,  при  необхідності  провести  регулювання,  затяжку,  змащення,  долив

експлуатаційної рідини,  усунути  несправність та замінити деталі, які вийшли з ладу.

З – замінити.














4. МОЙКА КУЗОВА АВТОМОБИЛЯ.



 Произвести общую мойку автомобиля, используя моечную установку

 для чего  выполнить следующие работы:

- вымыть автомобиль струёй воды;
- вымыть машину губкой при помощи мягкого моющего средства;
- смыть моющее средство тонкой струёй воды;
- промыть струей воды полости арок колес;
- полностью ополоснуть машину;
- просушить и насухо вытереть машину.



5. ПРОЧИСТКА ДРЕНАЖНЫХ ОТВЕРСТИЙ ПОРОГОВ И ДВЕРЕЙ.



Прочистить при помощи деревянной лопатки дренажные отверстия

порогов и дверей. Продуть отверстия сжатым воздухом (пистолет для обду-
ва деталей сжатым воздухом  С 417).




6. ПРОВЕРКА НАЛИЧИЯ СКОЛОВ, ТРЕЩИН ЛАКОКРАСОЧНОГО

ПОКРЫТИЯ И ОЧАГОВ КОРРОЗИИ КУЗОВА, ПОВРЕЖДЕНИЙ

МАСТИКИ АРОК КОЛЕС И ДНИЩА АВТОМОБИЛЯ.



Произвести  осмотр  кузова  автомобиля  и  при  необходимости  устранить

мелкие повреждения окраски согласно технологической инструкции
(ТИ  №75.010  «Рекомендации  по  устранению  дефекта  лакокрасочного  по-
крытия»).






ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

5



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.



7. КУЗОВ АВТОМОБИЛЯ  И ЕГО ОБОРУДОВАНИЕ.



  7.1. ПРОВЕРКА РАБОТЫ ЗАМКОВ ДВЕРЕЙ,  РЕГУЛИРОВКА.

  Двери должны легко открываться и закрываться без приложения большого
усилия и плотно прилегать по плоскости проема.
  Задние двери блокируются изнутри салона перемещением фиксатора, как
при открытой, так и при закрытой двери.

Внимание! При включенной блокировке замка сохраняется возможность

открывания задней двери с помощью наружной рукоятки.

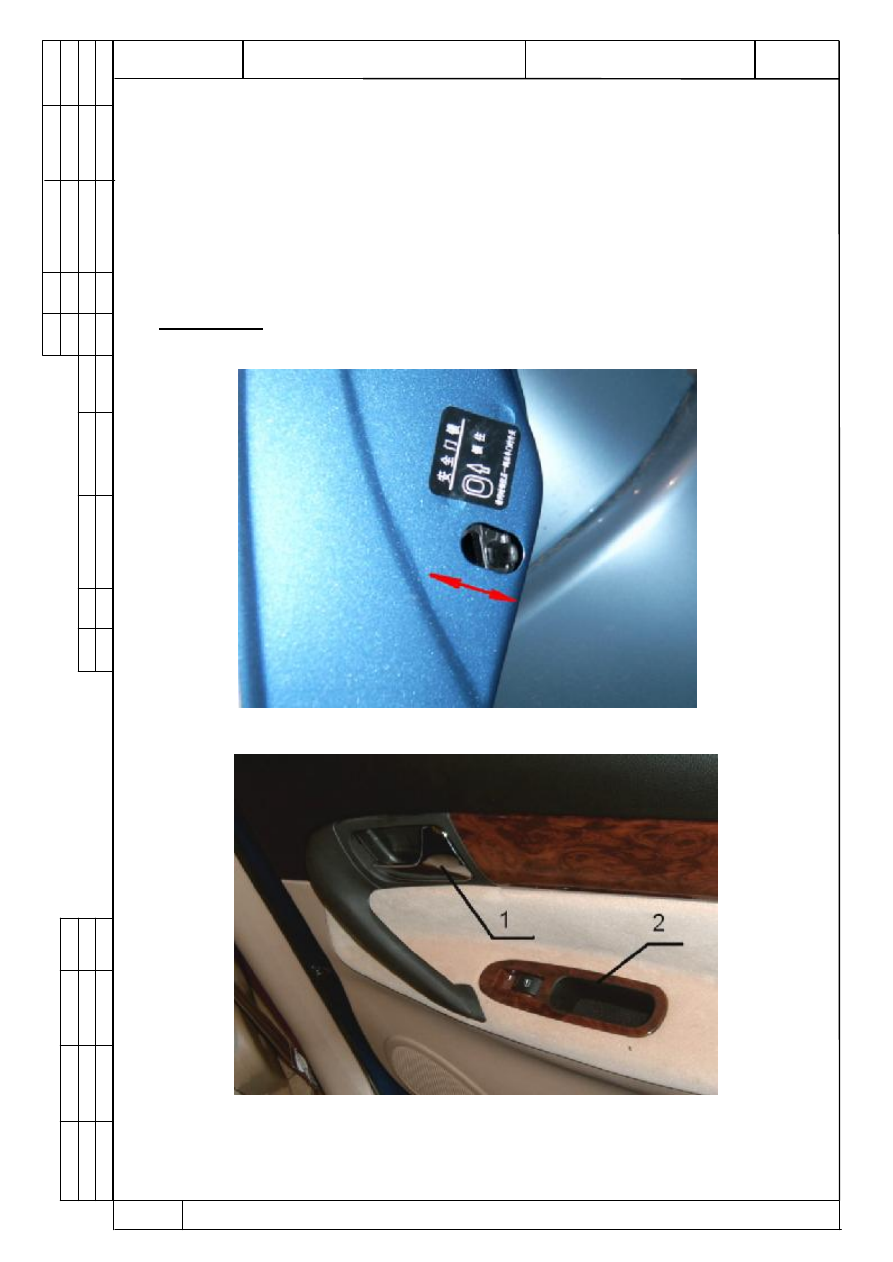

Рис. 1. Фиксатор замка задней двери





















Рис. 2. Поз. 1 ручка открытия двери изнутри автомобиля

Поз. 2 ручка блокировки двери изнутри автомобиля.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

6



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.




Регулировка замка производится перемещением фиксатора. Перед регули-

ровкой  рекомендуется  очертить  контуры  фиксатора  на  стойке  кузова.  Если
дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сме-
стите  его  наружу  и  затяните.  Если  дверь  закрывается  неплотно,  фиксатор
сместите внутрь. При этом не должно быть западания или выступания двери
относительно кузова. Если дверь при закрывании приподнимается (провиса-
ние в открытом положении), фиксатор  опустите. Затяните болты поз. 1 фик-
сатора двери с усилием 20 Н*м.

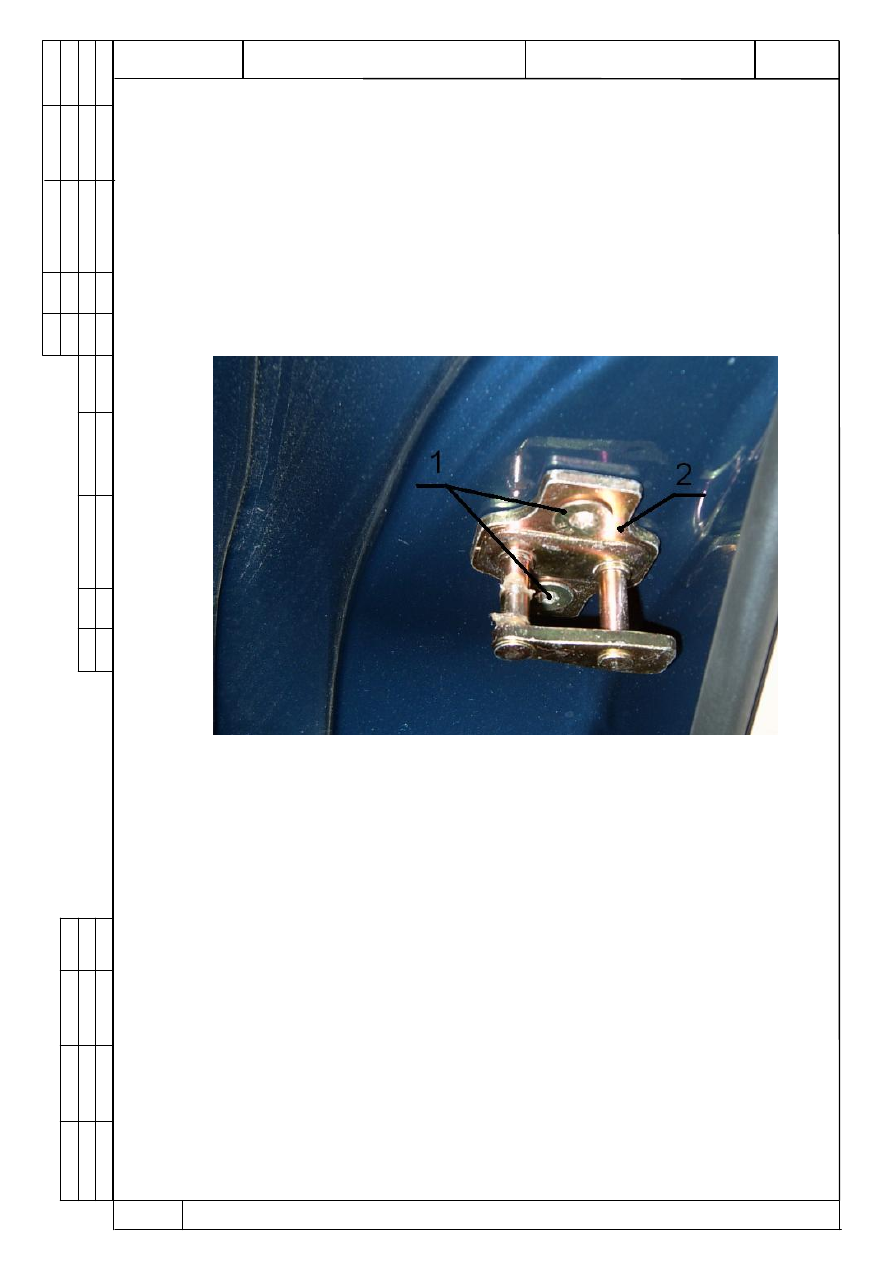

Рис. 3. Регулировка фиксатора передней двери.

1 – болт; 2 – фиксатор.



7.2  ПРОВЕРКА РАБОТЫ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ, ЗЕРКАЛ ЗАДНЕГО ВИДА.



Стеклоподъемники должны работать плавно, без заеданий, перекос стекла

по проему или самопроизвольное опускание стекла не допускается.

При выявлении отклонений отрегулировать.

Управление стеклоподъемниками осуществляется с помощью кнопок
 поз. 2,4,7,8.
Управление зеркалами осуществляется регулятором поз. 6 рис. 4








ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

7



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

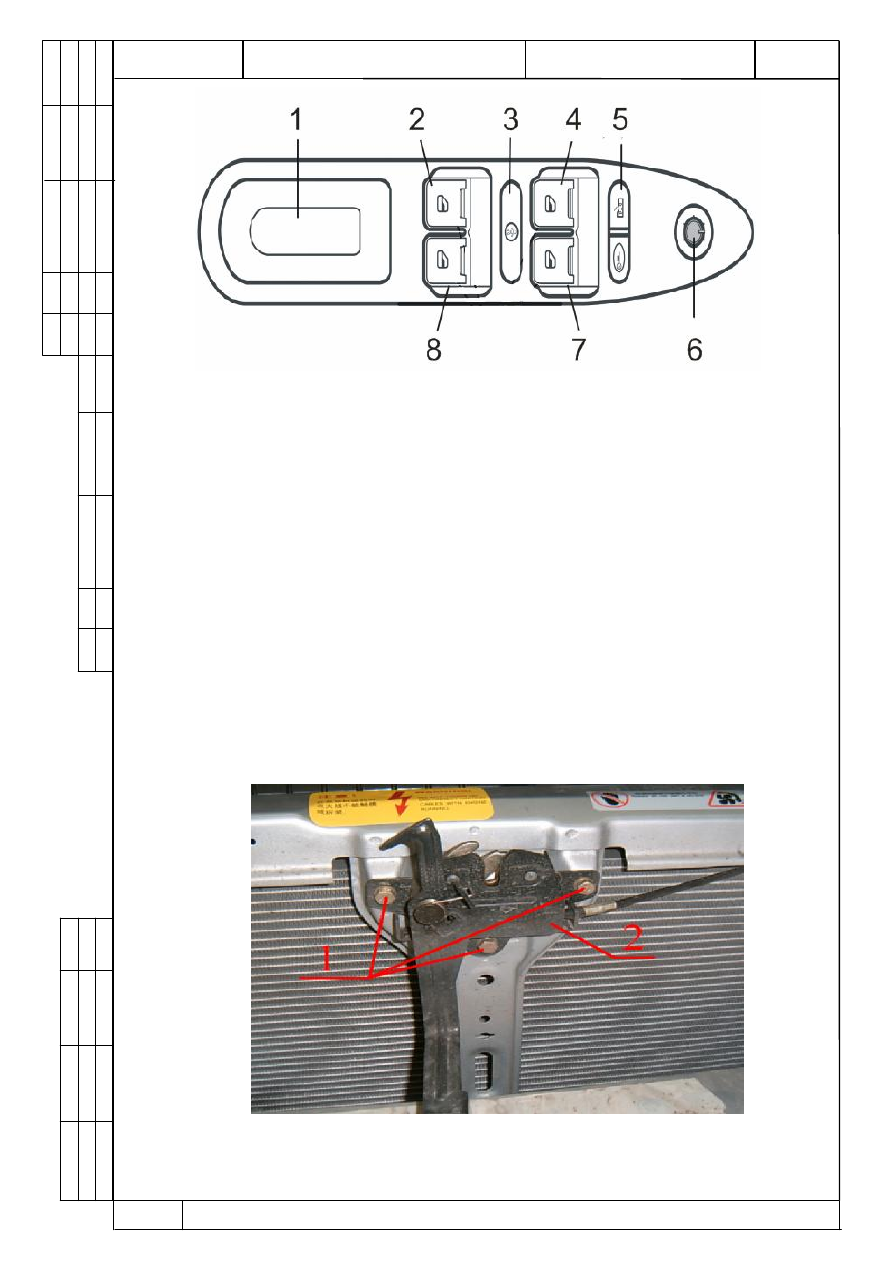

Рис. 4. Управление стеклоподъемниками.

1  –  заглушка;  2  –  кнопка  стеклоподъемника  левого  заднего  стекла;  3  –

блокировка  задних  стекол;  4  –  кнопка  стеклоподъемника  левого  переднего
стекла; 5 – блокировка замков дверей; 6 – регулятор наружного зеркала; 7 –
кнопка  стеклоподъемника  правого  переднего  стекла;  8  –  кнопка
стеклоподъемника правого заднего стекла.





7.3  ПРОВЕРКА РАБОТЫ ЗАМКА КАПОТА И БАГАЖНИКА.





Капот  и  багажник  должны  отпираться  и  запираться  без  приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При необходимости произведите регулировочные  работы.
При открытом капоте ослабить болты  (см. рис. 5. поз. 1) крепления кор-

пуса замка (поз. 2) и за счет увеличенных отверстий крепления передвинуть
замок в нужное положение. Завернуть болты (поз. 1), проверить работу зам-
ка.





















Рис. 5. Замок капота.

1 – болты крепления; 2 – корпус замка;
