ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

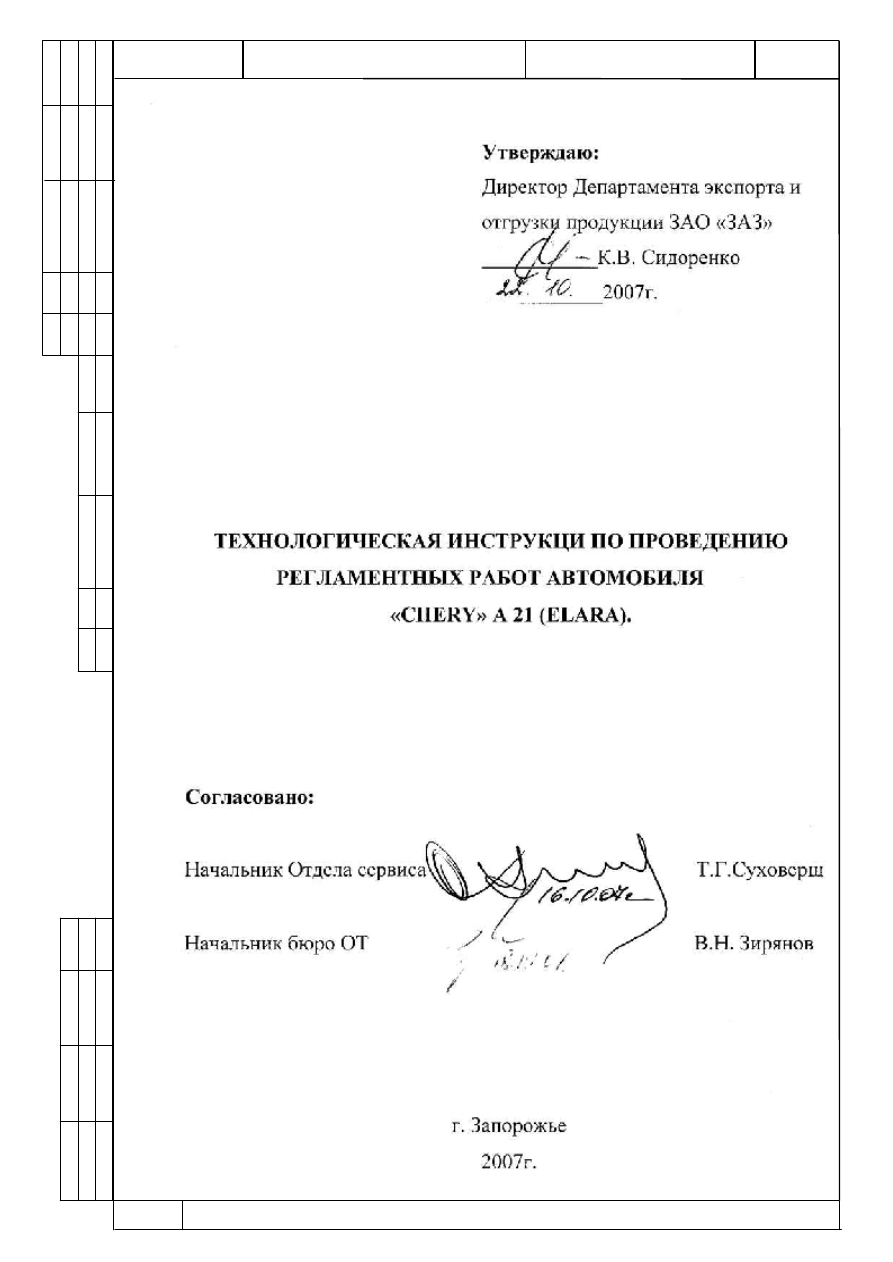

Утверждаю:

Директор Департамента экспорта и

отгрузки продукции ЗАО «ЗАЗ»

___________К.В. Сидоренко

___________2007г.

ТЕХНОЛОГИЧЕСКАЯ ИНСТРУКЦИ ПО ПРОВЕДЕНИЮ

РЕГЛАМЕНТНЫХ РАБОТ АВТОМОБИЛЯ

«CHERY» A 21 (ELARA).

Согласовано:

Начальник Отдела сервиса

Т.Г.Суховерш

Начальник бюро ОТ

В.Н. Зирянов

г. Запорожье

2007г.

ГОСТ 3.1105-84

25480917

ТИ 75.068

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ЗАО "ЗАЗ" ОС

ТИ

Технологическая инструкция

Разработал
Н. Контроль
Проверил

Изм. Лист № документа Подпись Дата

Вербовецкий. А.И.
Лагода В.С.
Шишкин А.И.

ОБЛАСТЬ ПРИМЕНЕНИЯ.

Настоящая инструкция предназначена для предприятий торгово-

сервисной сети, выполняющих регламентные работы по техническому об-

служиванию автомобилей «CHERY» А 21 (Elara) производства ЗАО «ЗАЗ»

и описывает перечень работ, порядок выполнения операций, порядок запол-

нения документации, применяемые эксплуатационные материалы, оборудо-

вание, специальный инструмент, а также данные для регулировок и контро-

ля, моменты затяжки резьбовых соединений

1. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.

Регламентные работы производить в соответствии с требованиями

ДНАОП «Правил по охране труда на автомобильном транспорте», Киев,

1997, изд-во «Основа» и «Правил противопожарной безопасности на авто-

мобильном транспорте», Киев, 1997, издательство «Основа», а также требо-

ваниям инструкций по охране труда №004, №017, №080, №174, №300,

ДНАОП 0.00-5.04-95; ДНАОП 0.00-5.18-96; ДНАОП 0.00-1.28-97 в соответ-

ствии с требованиями безопасности указанными в руководствах по эксплуа-

тации на используемое оборудование и приборы.

2. ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ

РЕГЛАМЕНТНЫХ РАБОТ.

Для проведения технического обслуживания необходимо нижеперечис-

ленное оборудование, инструмент и эксплуатационные материалы.

При работе на оборудовании, используемом при проведении техническо-

го обслуживания необходимо пользоваться инструкцией по эксплуатации на

данный вид оборудования.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

Оборудование:

- подъёмник 2-х стоечный (грузоподъемностью не менее 2-х тонн);
- диагностический прибор Х-431 Launch;
- стенд для регулировки углов установки колес;
- пускозарядное устройство;
- компрессор;
- пылесос;
- мойка высокого давления;
- устройство регулировки света фар.

Приборы:

- аккумуляторный пробник типа Э107;
- ареометр типа АЭ-2 ГОСТ 18481-81;
- термометр ГОСТ 28498-90;
- трубка стеклянная диаметром 5-8 мм;
- манометр шинный с пределами измерений 0…0,6 Мпа (0…6 кгс/см

Инструменты:

- набор универсального слесарного инструмента;
- динамометрические ключи;
- комплект специального инструмента.

Мерительный инструмент:

- штангенциркуль типа ШЦ-II-160-005 ГОСТ 166-80.

Горюче-смазочные и эксплуатационные материалы применяемые

на автомобиле «Elara»:

- бензин автомобильный А-95 неэтилированный по ДСТУ 4063-2001;
- моторное масло для бензиновых двигателей с классом вязкости по
SAE 5W/40 и уровнем эксплуатационных свойств по API SL;
- трансмиссионное масло с классом вязкости по SAE 75W/90 и уровнем экс-
плуатационных свойств по API GL-4;
- тормозная жидкость DOT-4 ТУ У 6-05761264.046-96;
- концентрат  охлаждающей  жидкости  BASF  Glysantin  G34-91  в  соотноше-
нии 1:1 с деминерализованной водой;
- рабочая жидкость рулевого гидроусилителя GM DEXRON Ш;
- жидкость омывателя ветрового стекла «Арктика» или «Обзор – 20»
ТУ 38.302-20-20-89;
-  * протирочный материал;
-  * автомобильная косметика для мойки и полировки;
-  * консистентные смазки (Литол-24 ГОСТ 21150-87, фиол-1
ТУ38. УССР 201247-80, Фиол-2У ТУ 38 УССР 201266-79, вазелин техниче-
ский  волокнистый  ВТВ-1  ТУ  38.101180-76,  ЦИАТИМ  201  ГОСТ  6267-74,
ЛСЦ-15 ТУ 38 УССР 201004-80.)

* ПРИМЕЧАНИЕ:

эксплуатационные материалы применять согласно руко-

водства по эксплуатации на данную модель автомобиля.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.068

Технологическая инструкция по проведению регламентных работ автомобилей Чери Elara.

3. ПЕРЕЧЕНЬ И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ

РЕГЛАМЕНТНЫХ РАБОТ

Періодичність технічного обслуговування

Пробіг (км) або період експлуатації (рік),

в залежності від того, що настане раніше*

х 1000

2,5

100

Об`єкт обслуговування і перелік

робіт

Період

експлуатації

СИСТЕМИ СИЛОВОГО АГРЕГАТУ

Паливні трубопроводи та їх з’єднання

Привідний ремінь (генератор, рульове керування з
гідропідсилювачем, кондиціонеру)

Перевірити герметичність систем силового агрегату
(

масло, охолоджуюча рідина, паливо, система

кондиціювання), перевірити рівень експлуатаційних
рідин

Масло двигуна та масляний фільтр

Свічки запалювання

Фільтруючий елемент повітроочисника

Паливний фільтр

Зубчастий ремінь газорозподільного механізму,
натяжний та направляючий ролики

Охолоджуюча рідина

Трансмісійне мастило МКПП

Трансмісійне мастило АКПП

Високовольтні дроти запалювання

Перевірка вмісту СО у відпрацьованих газах

ШАСІ ТА КУЗОВ

Затяжка різьбових з’єднань шасі та кузова

Сайлентблоки передньої та задньої підвісок

Підшипники маточин задніх коліс, зазори

Перевірити вільний хід педалей щеплення та
гальмової системи

Перевірити

працездатність

систем

контролю,

освітлення та сигналізації

Перевірити ступінь зарядженості АКБ, та рівень
електроліту

Випускний трубопровід, його з’єднання та кріплення

Чохли шарнірів привідних валів, шарових опор,
шарнірів кермових тяг, кермового механізму

Перевірити

працездатність

гідропідсилювача

кермового механізму, герметичність системи, рівень
експлуатаційної рідини

Перевірити люфт кермового механізму

Робоча

рідина

гідропідсилювача

кермового

механізму

Трубопроводи гальмівного гідроприводу та їх
з’єднання, рівень гальмівної рідини

Гальмівна рідина

Стоянкове гальмо

Перевірити стан гальмівних колодок та дисків
передніх гальмівних механізмів

Перевірити стан гальмівних колодок та барабанів
(

або дисків) задніх гальмівних механізмів

Стан шин та тиск повітря в шинах

Кути встановлення коліс

Ремені безпеки та їх кріплення

Перевірка ЛКП автомобіля

Змазати замки, петлі, защіпки капоту та дверей, при
необхідності виконати регулювання

Пробним

виїздом

впевнитись

справності

автомобіля
