ГОСТ 3.1118  форма 1б





Задняя подвеска DС14ВХ



– 2901002

1





























































Установка  реактивной штанги

задней подвески

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           100    Слесарно-сборочная    (См. КЭ лист 71-72)       3

03

Выполнить операции 105.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Реактивная штанга                                                            А21-2919410                                                 шт.                       2

09 2.

Рычаг задней подвески левый/правый                            DC14BX-2901011/10                                     шт.                     1/1

10 3.

Гайка    М12, S18                                                               DC14BX-2910836                                          шт.                       2

11 4.

Шайба регулировочная Ø12                                             DC14BX-2910972                                          шт.                       2

12 5.

Кронштейн кузова                                                                                                                                    шт.                        2

13 6.

Болт регулировочный М12х88, S17                                 А21-2919213                                                 шт.                        2

14 7.

Болт М12х80, S15                                                              DC14BX-2910569                                         шт.                        2

15

16

О 17 1. Соединить реактивную штангу в сборе  поз.1 с рычагом  задней подвески в сборе поз.2 и кронштейном кузова автомобиля

18

поз.5.

19

20 2.

Установить по месту болты поз. 6 и 7 крепящие реактивную штангу в сборе  поз.1 к рычагу задней подвески в сборе поз.2 и

21

кронштейну кузова автомобиля поз.5.

22

23 2.

Закрутить гайку поз.3  болтов  поз. 6 и 7 крепящих реактивную штангу в сборе поз. 1 на рычаге задней подвески

24

в сборе поз.2 и кронштейне кузова автомобиля поз.5. Момент затяжки гаек поз.3  Мкр. от 90 до 100 Н.м.

МК/КТТП

ТП  75.056

69



































ГОСТ 3.1118  форма 1б









Задняя подвеска



D

С14ВХ



– 2901002

2





























































Установка реактивной штанги

задней подвески

25480917.

75.056

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

03

задней подвески в сборе поз.2.

04

05 4.

Убрать специальную технологическую  опору с  под рычага задней подвески в сборе поз.2.

06

07 5.

Произвести контроль качества выполненных операций.

08

09

10

Т 11  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

12

13  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

14

15 3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

16

17

18

19

20



21

22

23

24

МК/КТТП

ТП  75.056

70



 ГОСТ 3.1105  форма 2





Задняя подвеска DС14ВХ – 2901002

1



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











Реактивная штанга

    25480917.

 75.056











Н. контр.



Лагода





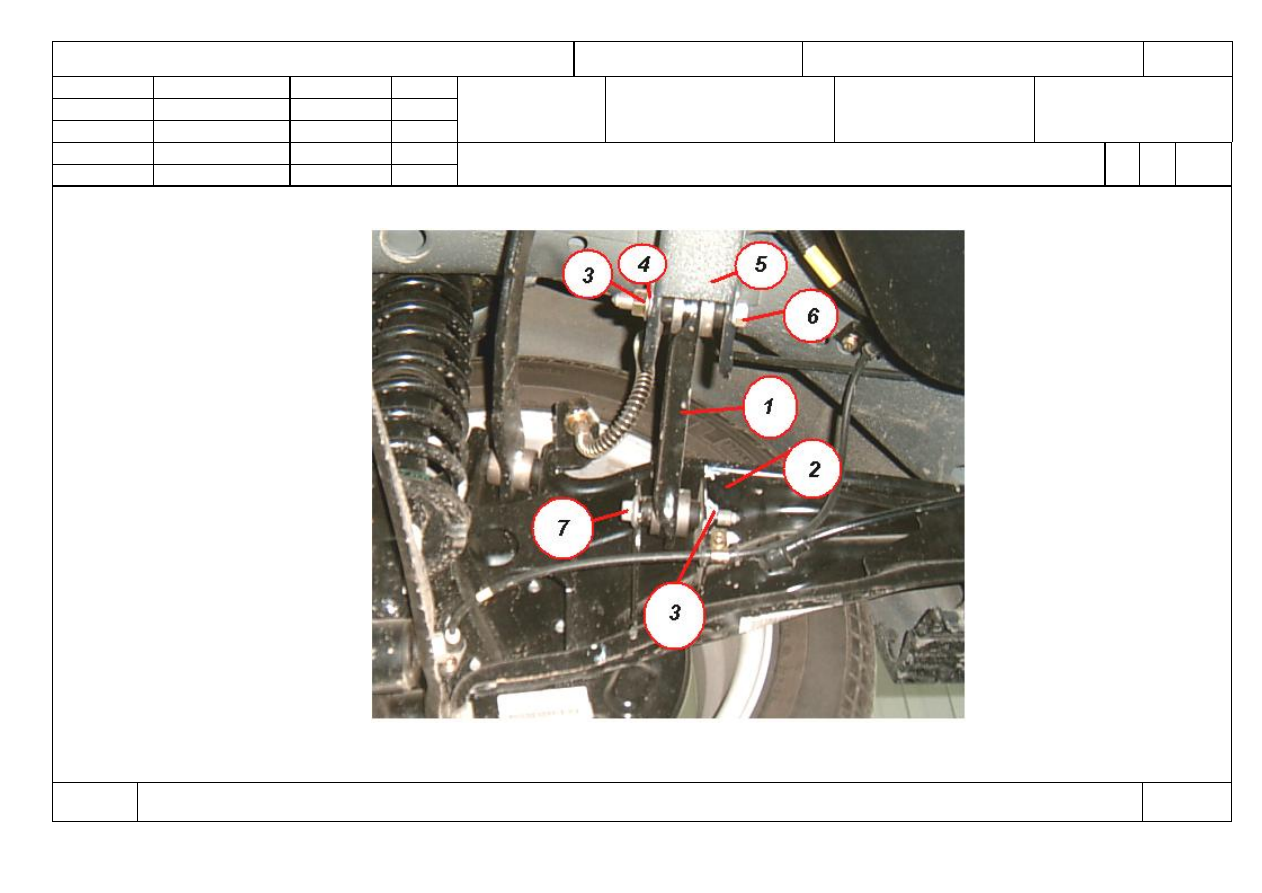

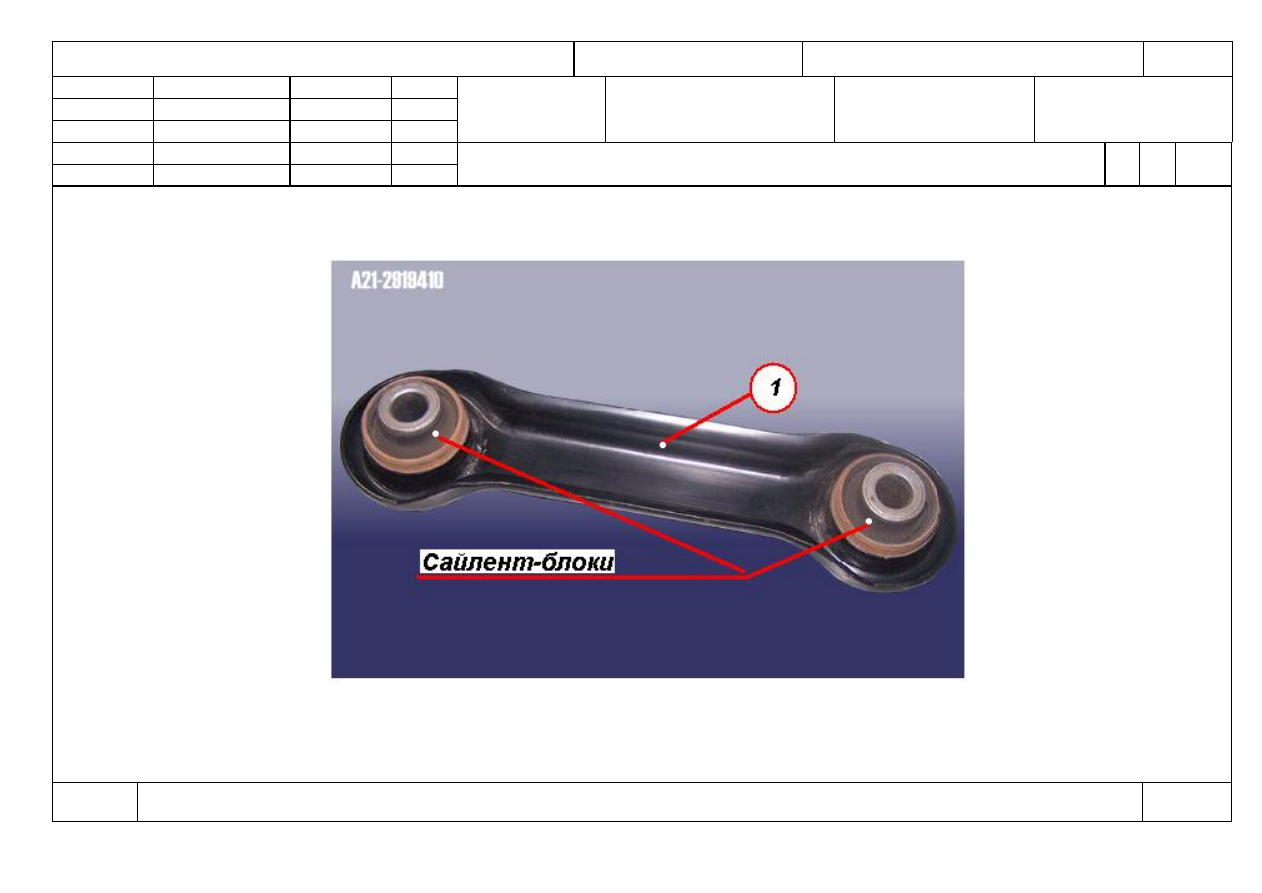

Снятие, установка реактивной штанги задней подвески

О

1





095-

100


























КЭ

ТП 75.056

71




ГОСТ 3.1105  форма 2





Задняя подвеска DС14ВХ – 2901002

2



Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











Реактивная штанга

    25480917.

 75.056











Н. контр.



Лагода





Снятие, установка реактивной штанги задней подвески

О

1





095-

100



















КЭ

ТП  75.056
