ГОСТ 3.1105 форма 2

Задняя подвеска DС14ВХ – 2901002

Разраб.

Лагода

ЗАО «ЗАЗ» ОС

Проверил Шишкин

Троса стояночного

тормоза

25480917.

75.056

Н. контр.

Лагода

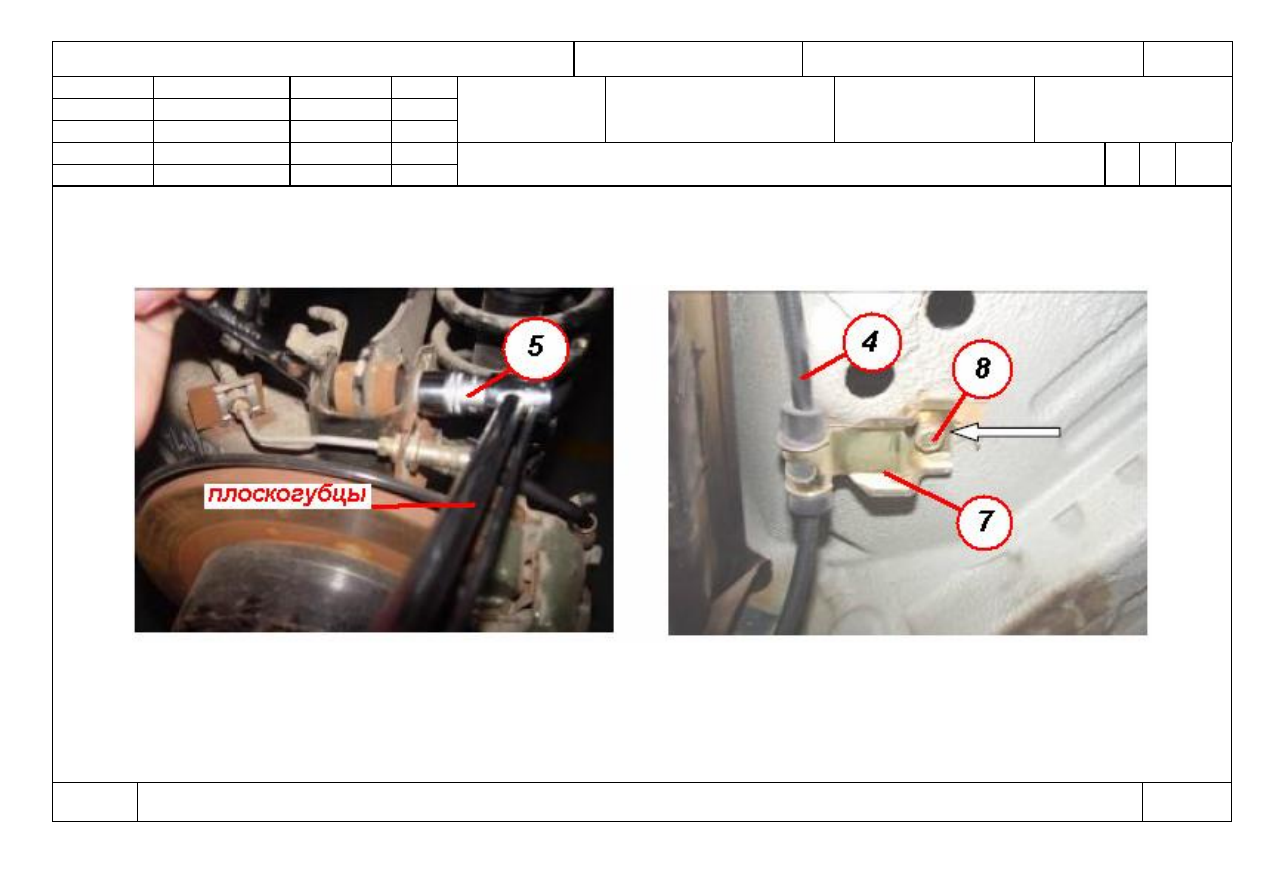

Отсоединение и подсоединение троса стояночного тормоза задней

подвески в салоне

090

КЭ

ТП 75.056

ГОСТ 3.1118 форма 1б

Задняя подвеска DС14ВХ

– 2901002

Снятие реактивной штанги задней

подвески

25480917.

75.056

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 095 Слесарно-сборочная (См. КЭ лист 71-72). 3

Выполнить операции 005.

Б 05 Подъемник Q=3т

Тележка 7043-334

К 08 1. Реактивная штанга А21-2919410 шт. 2

09 2.

Рычаг задней подвески левый/правый DC14BX-2901011/10 шт. 1/1

10 3.

Гайка М12, S18 DC14BX-2910836 шт. 4

11 4.

Шайба регулировочная Ø12 DC14BX-2910972 шт. 2

12 5.

Кронштейн кузова шт. 2

13 6.

Болт регулировочный М12х88, S17 А21-2919213 шт. 2

14 7.

Болт М12х80, S15 DC14BX-2910569 шт. 2

М 18 1. Низкотемпературное (2-7%) моющее ТУ У 21249531-003-96 кг 0,05

средство НМС-95 (г. Харьков)

20 2.

Ткани х/б и смешанные бытовые Арт. 7С 32-Б2 м.п. 0,06

21 3.

Кисть КФ-25 ГОСТ 10597-87 шт. 0,001

22 4.

Биологические перчатки кг 0,001

МК/КТТП

ТП 75.056

ГОСТ 3.1118 форма 1б

Задняя подвеска DС14ВХ

– 2901002

Снятие реактивной штанги задней

подвески

25480917.

75.056

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1. Подвести специальную технологическую опору под рычаг задней подвески в сборе поз.2.

Опустить автомобиль на величину обеспечивающую снятия нагрузки с реактивной штанги в сборе поз. 1

05 2.

Открутить гайку поз.3 болтов поз. 6 и 7 крепящих реактивную штангу в сборе поз. 1 на рычаге задней подвески

правом /левом в сборе поз.2 и кронштейне кузова автомобиля поз.5.

08 3.

Удалить болты поз. 6 и 7 крепящие реактивную штангу в сборе поз.1 к рычагу задней подвески в сборе поз.2 и кронштейну

кузова автомобиля поз.5.

11 4.

Рассоединить реактивную штангу в сборе поз.1 от рычага задней подвески в сборе поз.2 и кронштейна кузова автомобиля поз.5.

13 5.

Снять реактивную штангу в сборе поз.1 и уложить на стеллаж.

15 6.

Выполнить переходы 1 -5 для другой стороны.

17 7. Снятые детали вымыть в водном низкотемпературном (2- 7%) моющем растворе НМС - 95, просушить.

Внимание:

Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,

емкостью для промывки и защитными средствами пожаротушения.

22 8.

Произвести контроль общего состояния снятых деталей внешним осмотром. Проверьте, не повреждены и не деформированы ли

реактивные штанги в сборе поз.1 и их детали. При обнаружении отклонений произвести замену.

МК/КТТП

ТП 75.056

ГОСТ 3.1118 форма 1б

Задняя подвеска DС14ВХ

– 2901002

Снятие реактивной штанги задней

подвески

25480917.

75.056

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

Т 02 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

04 2.

Емкость для промывки деталей. Емкость для отходов 9615-237. Фартук прорезинновый ГОСТ 12.4.029-79.

06 3.

Отвертка S 11 – 3900105

08 4.

Тиски слесарные поворотные ГОСТ 4045 -75. Проставки к губкам тисков. Оправка.

10 5.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32 0,3тн).

Т 15

МК/КТТП

ТП 75.056
